Descripción

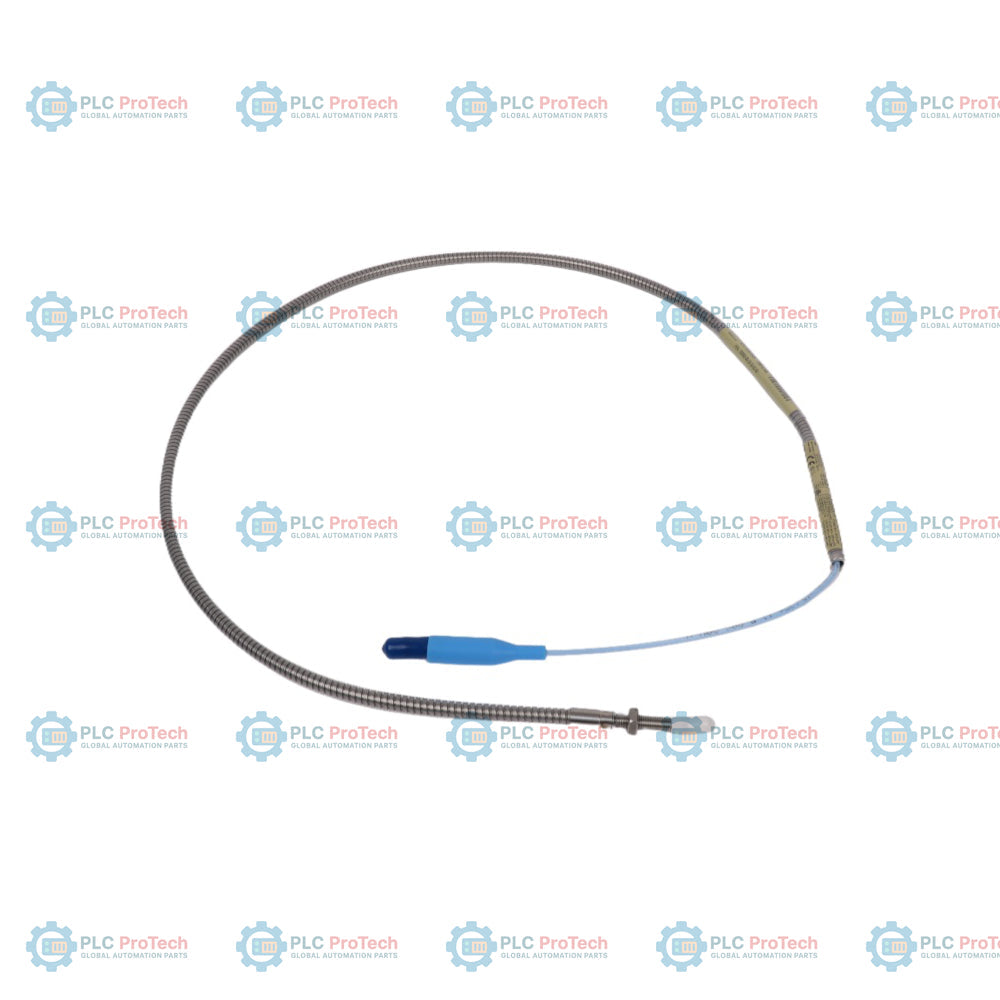

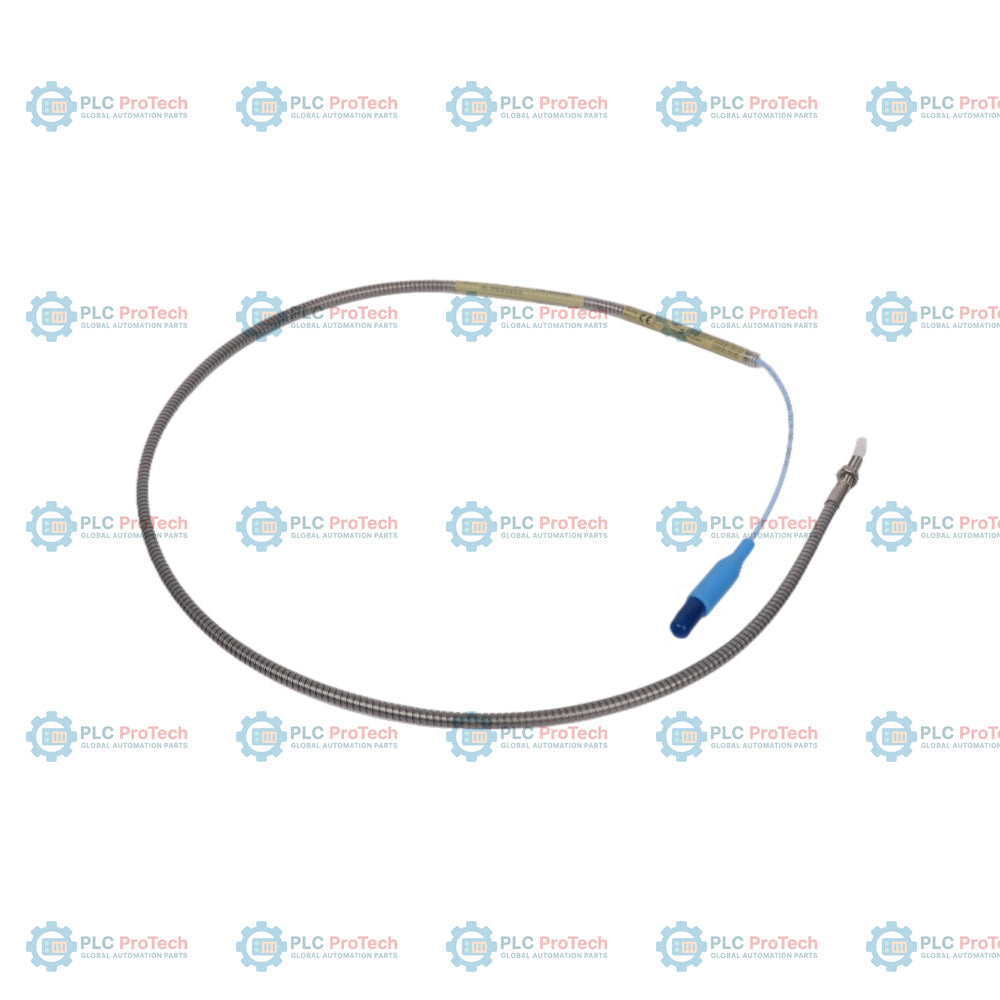

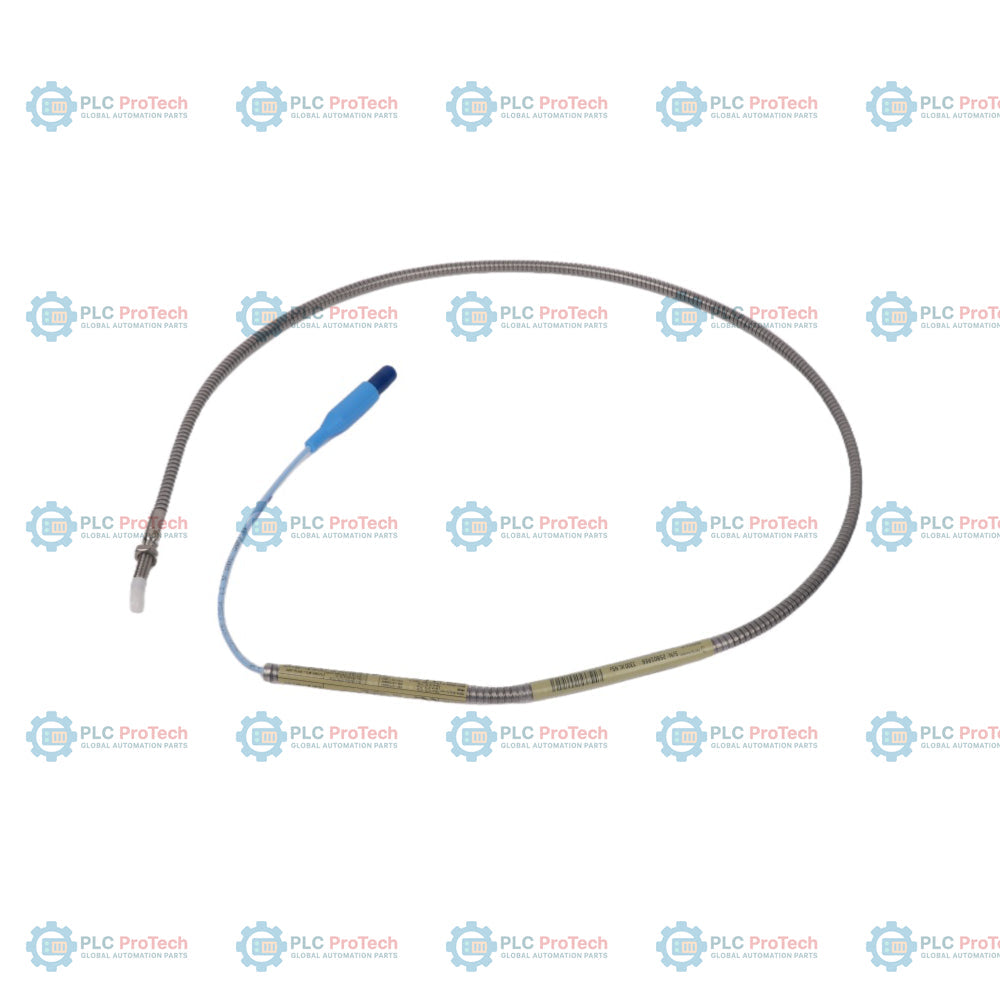

La configuración 330902-00-10-10-02-05 especifica una sonda de proximidad 3300 NSv con armadura flexible de acero inoxidable integrada, una carcasa 1/4-28 UNF completamente roscada (0,0 in de longitud sin rosca y 1,0 in de longitud de carcasa), una longitud total de cable de 1,0 m, un conector coaxial ClickLoc estándar y homologaciones exhaustivas para múltiples áreas peligrosas de la opción 05.

Como elemento esencial del sistema de transductor de proximidad Bently Nevada 3300 XL NSv, este sensor de corrientes parásitas sin contacto está diseñado específicamente para aplicaciones con espacio libre limitado o geometrías de objetivo reducidas, como maquinaria rotativa de diámetro pequeño y turbinas de gas aeroderivadas. La robusta armadura flexible de acero inoxidable AISI 302 protege el cable coaxial de 75 ohmios contra daños físicos, cortes mecánicos y desgaste industrial. Funciona emitiendo un voltaje directamente proporcional a la distancia entre la punta de la sonda y el objetivo, lo que permite realizar mediciones dinámicas de alta precisión de la vibración del eje, la posición axial y la velocidad cuando se combina con un cable de extensión 330930 compatible y un sensor Proximitor 330980.

Características

• Robusta armadura de acero inoxidable (AISI 302): La funda protectora integrada protege el delicado cable coaxial de FEP contra la abrasión y los impactos.
• Opción de carcasa completamente roscada (00-10): Diseñada con 0,0 pulgadas de longitud sin rosca y una longitud total de carcasa de 1,0 pulgada para ofrecer la máxima versatilidad de instalación física en espacios reducidos.
• Cable de conexión de 1,0 metros (opción 10): Proporciona un cable coaxial estándar de FEP de 1,0 m (39 in), práctico y adecuado para transiciones directas a armarios o conexiones de proximidad.
• Conector Miniature ClickLoc (opción 02): Conexión coaxial de latón chapado en oro, de perfil bajo y que ahorra espacio, que garantiza una alta integridad de la señal sin el volumen adicional de un protector de conector.
• Certificación para áreas peligrosas (opción 05): Equipada de fábrica con certificados de organismos internacionales (ATEX, IECEx, cNRTLus) para instalación en atmósferas explosivas de Clase I, División 1 y Zona 0.
• Punta de sulfuro de polifenileno (PPS): La punta de polímero moldeado de alta durabilidad resiste la degradación química, la infiltración de humedad y las soluciones de pH alto.

Aplicaciones

• Monitoreo de vibración radial y posición axial en turbinas de gas aeroderivadas de alta velocidad.
• Seguimiento sin contacto del desplazamiento en compresores centrífugos de diámetro pequeño y maquinaria auxiliar.
• Aplicaciones de detección en áreas de montaje limitadas, alojamientos de contrataladro o ubicaciones de objetivos desplazadas.
• Entornos industriales exigentes que requieren armadura mecánica para proteger el cable.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

• Límite de par de apriete de la carcasa: Asegúrese de que el par de instalación de la rosca 1/4-28 no exceda 5.1 N-m (45 in-lb) para evitar que la rosca se atasque o que se dañe el sensor interno.
• Ajuste de la separación: Ajuste la separación inicial utilizando un voltímetro conectado a la salida del sensor Proximitor. Establezca la distancia para obtener una lectura objetivo aproximada de -9.0 Vdc (separación de 1.0 mm o 40 mils).
• Blindaje y tendido del cable: Tienda el cable blindado por zonas limpias, alejado de los conductos de alimentación eléctrica. Mantenga un radio de curvatura mínimo de 25.4 mm (1.0 in) en todo el tendido.
• Conexión del conector: Apriete manualmente los conectores coaxiales hasta que queden firmes (no exceda 0.56 N-m o 5 in-lb). Aplique cinta de silicona autofusionable para sellar contra la humedad cuando se instale en entornos húmedos o aceitosos.

Conformidad y certificaciones

• ATEX/IECEx (intrínsecamente seguro): Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (para EPL Ga y Dc); Ex nA/ec IIC T5...T1 Gc (para EPL Gc).
• cNRTLus de Norteamérica: Clase I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Clase I, División 1, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III.
• Seguridad funcional: Certificado para su uso en circuitos de seguridad SIL 2 (HFT = 0) o SIL 3 (HFT = 1).
• Protección medioambiental: Cumple las especificaciones RoHS de la UE y RoHS de China.
