Descripción

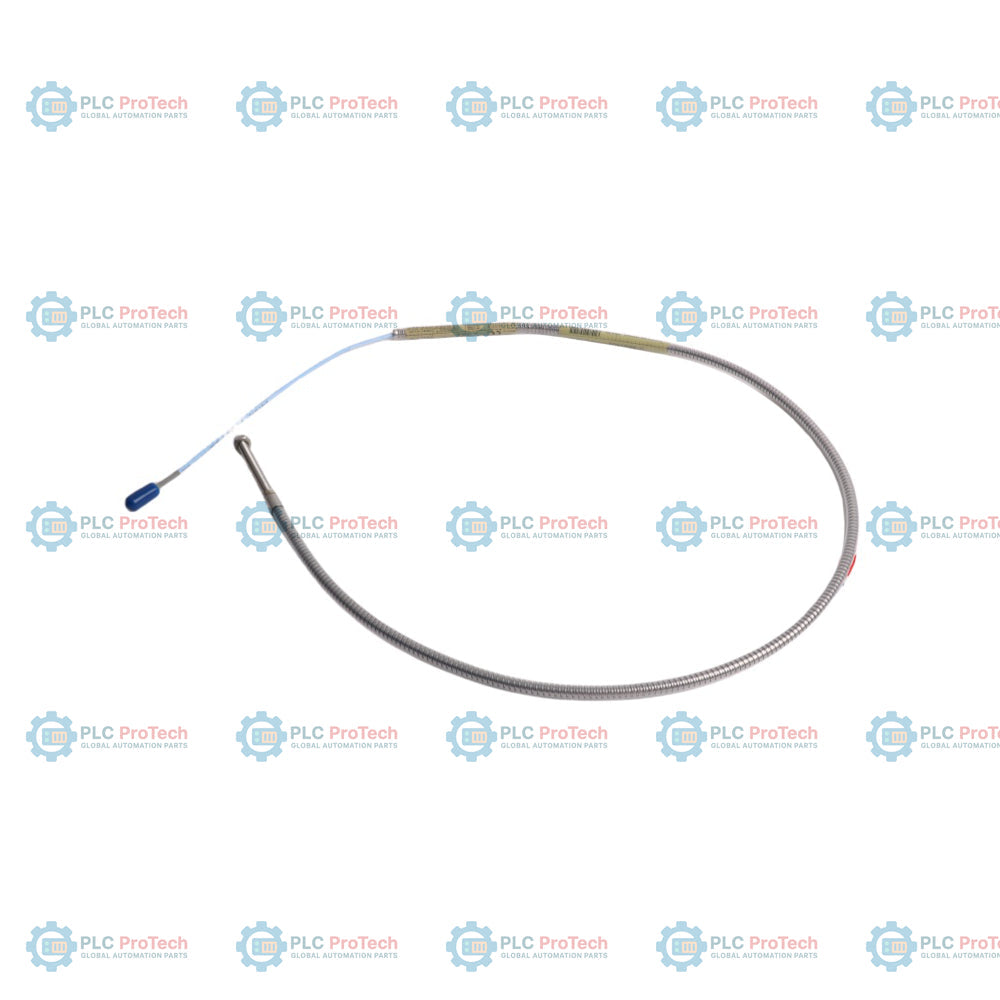

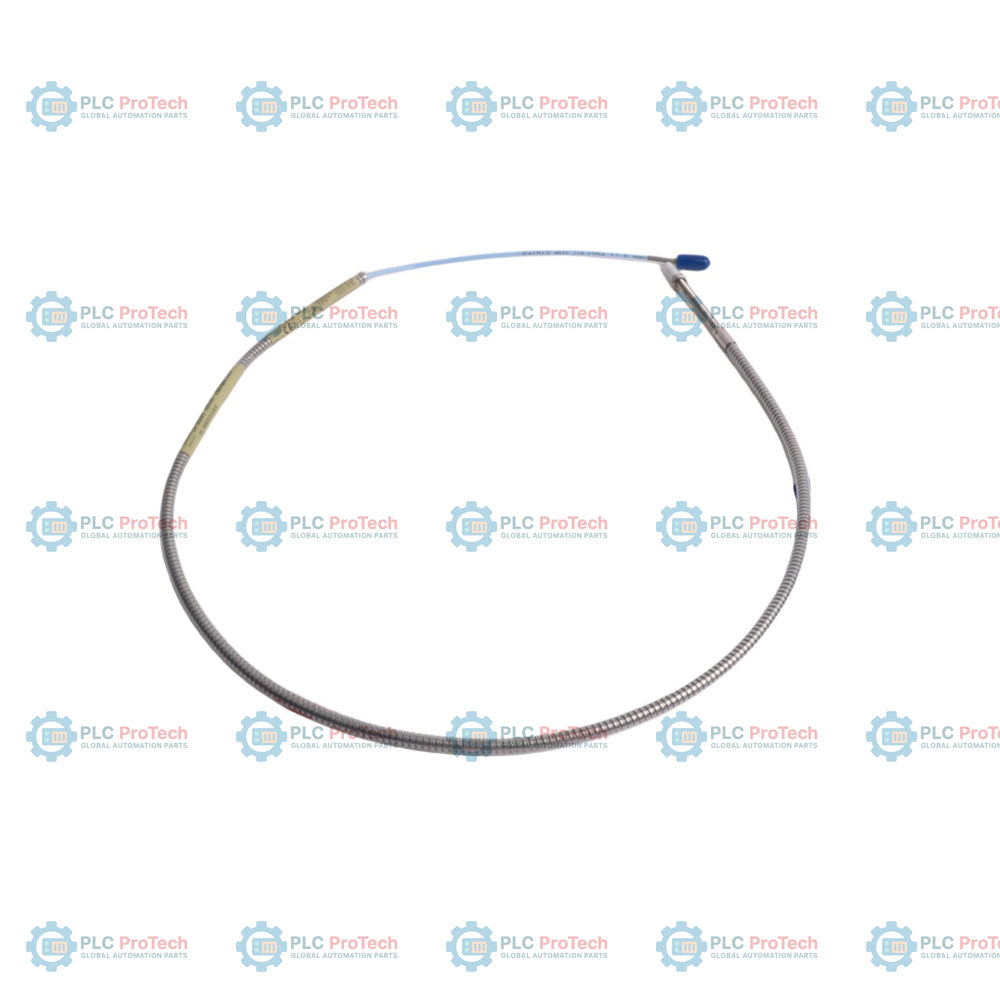

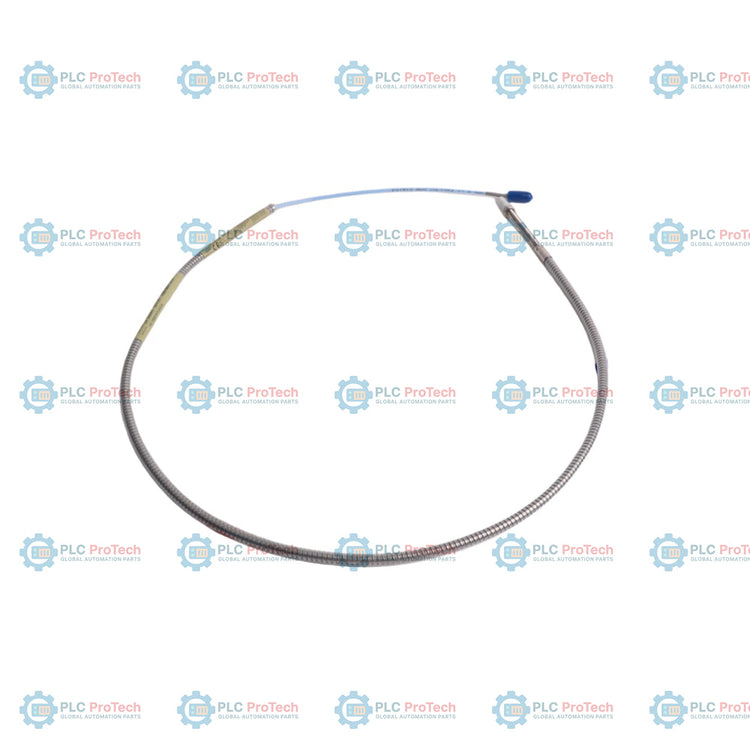

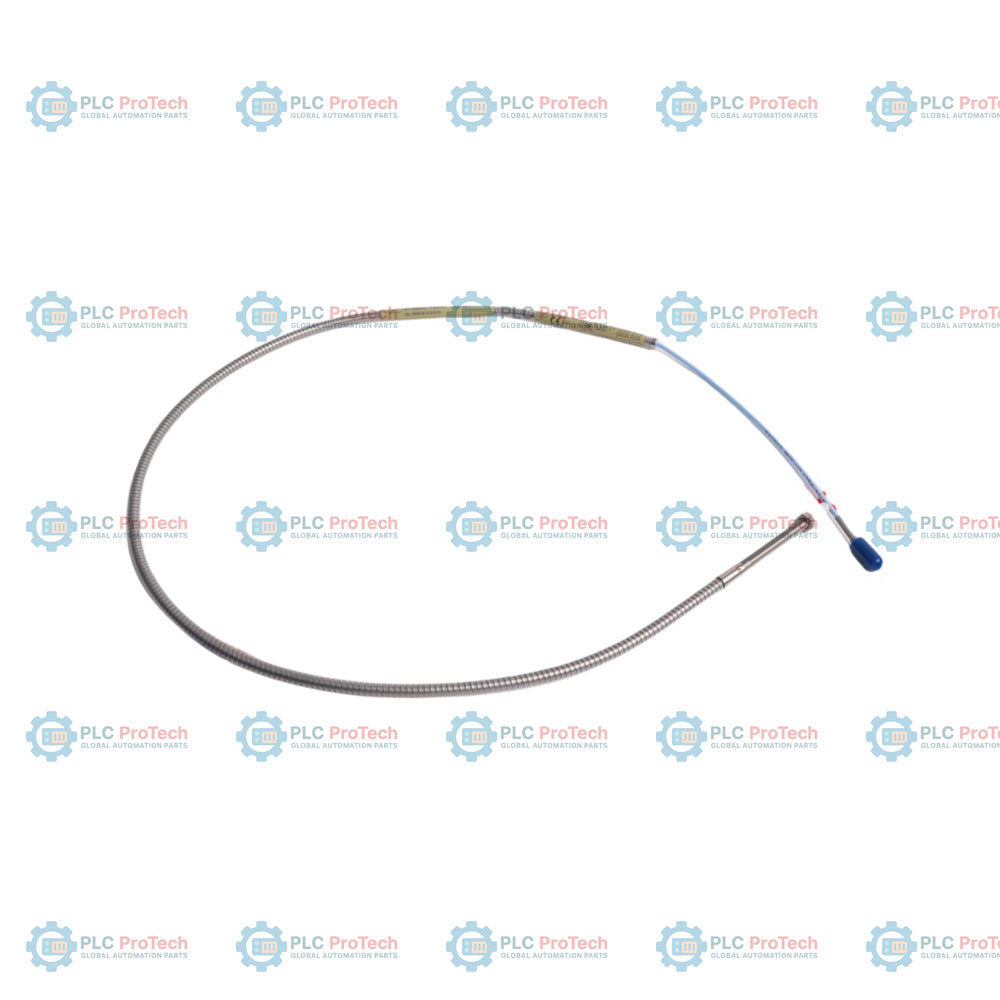

Equipada con una armadura de acero inoxidable sobre un cable coaxial de 75 ohmios, la 330902-36-89-05-01 es una sonda de proximidad 3300 NSv con una configuración de rosca 1/4-28 UNF-2A, una longitud sin rosca de 3,6 pulgadas y una longitud total de la carcasa de 8,9 pulgadas. Esta configuración específica funciona como parte del sistema de transductor Bently Nevada 3300 XL NSv, utilizado para mediciones de desplazamiento por corrientes de Foucault sin contacto en aplicaciones con espacios reducidos y áreas objetivo más pequeñas. Las variantes de la misma familia, como la 330901, funcionan sin armadura, mientras que esta configuración blindada protege el cable de la sonda contra el desgaste abrasivo y los daños físicos dentro de carcasas de maquinaria de alta temperatura.
El sistema consta de la sonda blindada, un cable de extensión 330930 y un sensor Proximitor 330980. Con su longitud total de 0,5 metros y el protector de conector ClickLoc preinstalado, esta sonda proporciona un rango lineal de 1,5 mm (60 milésimas de pulgada) y está calibrada para coincidir con objetivos de acero AISI 4140. Normalmente se utiliza en maquinaria de diámetro pequeño, turbinas de gas aeroderivadas y otros equipos rotativos donde los espacios de instalación restringidos limitan las opciones de sondas estándar de 5 mm u 8 mm.
Características
- La armadura de acero inoxidable proporciona protección física contra el desgaste, el cizallamiento y los contaminantes industriales.
- La opción 36 especifica una longitud sin rosca de 3,6 pulgadas en una carcasa roscada 1/4-28 UNF-2A.
- La opción 89 define una longitud total de la carcasa de 8,9 pulgadas.
- La opción 05 designa una longitud total de sonda de 0,5 metros (20 pulgadas).
- La opción 01 incluye un conector coaxial miniatura ClickLoc con un protector de conector de fluorosilicona.
- El material de la punta de PPS (sulfuro de polifenileno) mantiene propiedades físicas estables en entornos industriales.
Aplicaciones
- Supervisión de vibración radial en ejes de pequeño diámetro de menos de 20 mm (0,8 pulgadas).
- Mediciones de posición axial en ejes de menos de 13 mm (0,5 pulgadas).
- Turbinas de gas aeroderivadas y centrifugadoras de alta velocidad con espacio geométrico restringido.
- Carcasas de maquinaria de diámetro pequeño donde se requiere un montaje compacto del transductor.
Información para pedidos
| Opción / Segmento |
Código de esta SKU |
Descripción / Valor |
| Modelo base |
330902 |
Sonda de proximidad 3300 NSv, rosca 1/4-28 UNF, con armadura de acero inoxidable |
| A: Longitud sin rosca |
36 |
3,6 pulgadas de longitud sin rosca (91 mm) |
| B: Longitud total de la carcasa |
89 |
8,9 pulgadas de longitud total de la carcasa (226 mm) |
| C: Longitud total |
05 |
0,5 metros (20 pulgadas) de longitud total |
| D: Tipo de conector y cable & |
01 |
Conector coaxial miniatura ClickLoc con protector de conector, cable estándar |
| E: Homologación de organismos |
Omitido |
No requerido / Homologaciones estándar |
Especificaciones técnicas
| Fabricante |
Bently Nevada (Baker Hughes) |
| Modelo/SKU |
330902-36-89-05-01 |
| Compatibilidad del sistema |
Sistema de transductor de proximidad 3300 XL NSv |
| Tamaño de rosca |
1/4-28 UNF-2A |
| Material de la carcasa |
Acero inoxidable AISI 304 (SST) |
| Material de la punta |
Sulfuro de polifenileno (PPS) |
| Material del blindaje |
Acero inoxidable AISI 302 (SST) flexible |
| Tipo de conector |
Coaxial miniatura ClickLoc con protector de fluorosilicona |
| Tipo de cable |
Coaxial de 75 ohmios, aislado con FEP, cable estándar |
| Factor de escala promedio (ASF) |
7,87 V/mm (200 mV/mil) |
| Rango lineal |
1,5 mm (60 mils), a partir de aproximadamente 0,25 mm (10 mils) del objetivo |
| Desviación respecto a la línea recta (DSL) |
Menos de +/-0,06 mm (+/-2,3 mils) |
| Respuesta en frecuencia |
De 0 a 10 kHz: +0, -3 dB típicos |
| Temperatura de funcionamiento y almacenamiento |
-52 °C a +177 °C (-62 °F a +351 °F) |
| Sello de presión |
Junta tórica de Viton (la exposición prolongada por debajo de -34 °C puede afectar al sellado) |
| Par máximo de la carcasa |
7,3 N-m (65 in-lb) |
| Resistencia a la tracción |
220 N (50 lb) máximo nominal (de la carcasa de la sonda al cable / de la carcasa de la sonda al blindaje) |
| Radio de curvatura mínimo |
25,4 mm (1,0 pulgadas) |
Directrices de instalación
Para evitar interferencias cruzadas al instalar varias sondas 3300 NSv, mantenga una separación mínima de punta a punta de 25 mm (1,0 pulgadas) para mediciones de posición axial o de 23 mm (0,9 pulgadas) para configuraciones de vibración radial. Asegúrese de no superar el par máximo nominal de 7,3 N-m (65 in-lb) durante la instalación para evitar daños en la rosca o en los elementos internos del sensor. Debe respetarse el radio de curvatura mínimo de 25,4 mm (1,0 pulgadas) al tender el cable coaxial blindado. Para instalaciones en áreas peligrosas, conecte el sistema mediante barreras Zener de seguridad intrínseca o aisladores galvánicos aprobados, de acuerdo con el plano 141092 de Bently Nevada.
Conformidad y certificaciones
Este sistema cumple las directivas industriales clave, incluida la Directiva CEM de la Comunidad Europea 2014/30/UE (normas EN 61000-6-2 y EN 61000-6-4) y la Directiva RoHS 2011/65/UE. Las opciones para áreas peligrosas admiten múltiples homologaciones (CSA, ATEX, IECEx) para Clase I, Zona 0/2, Clase I, Grupos A, B, C, D, Clase II, Grupos E, F, G y Clase III cuando se conectan correctamente mediante barreras de seguridad aprobadas. Está certificado para aplicaciones de seguridad funcional hasta SIL 2 (HFT = 0) y SIL 3 (HFT = 1).
