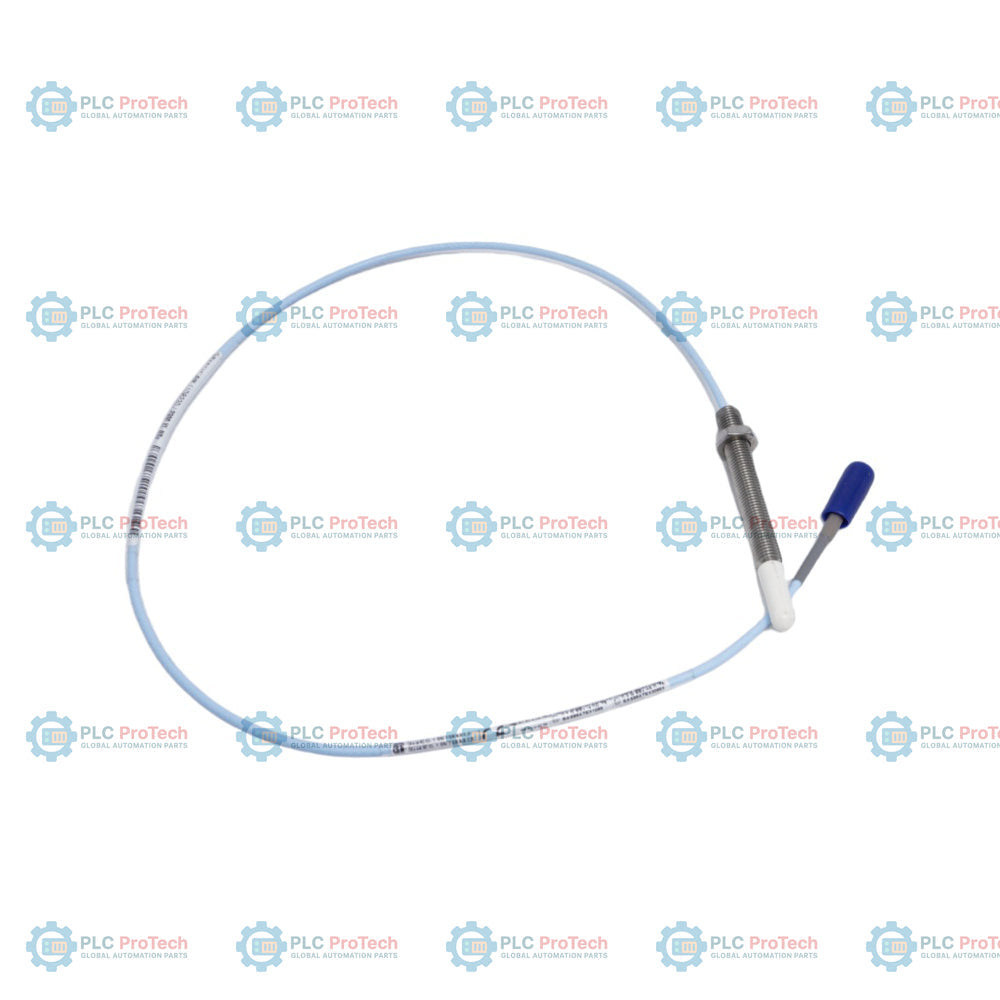

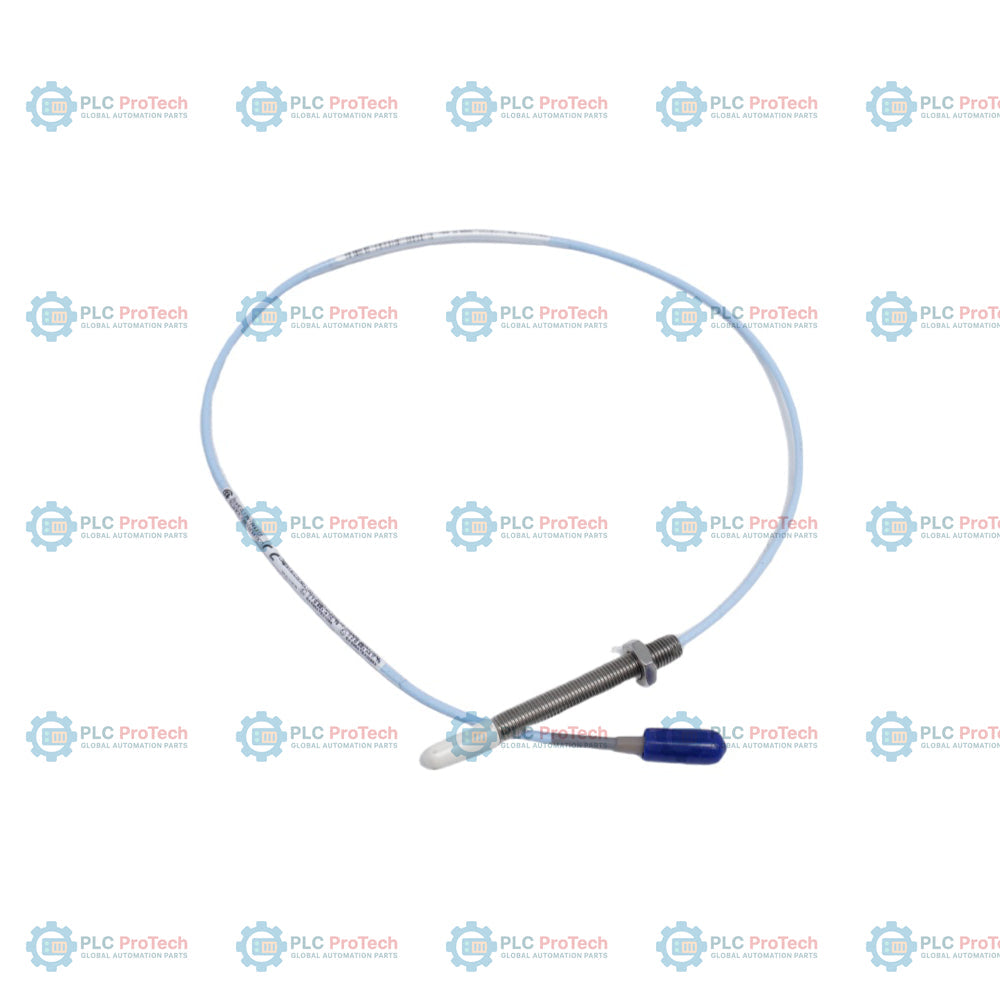

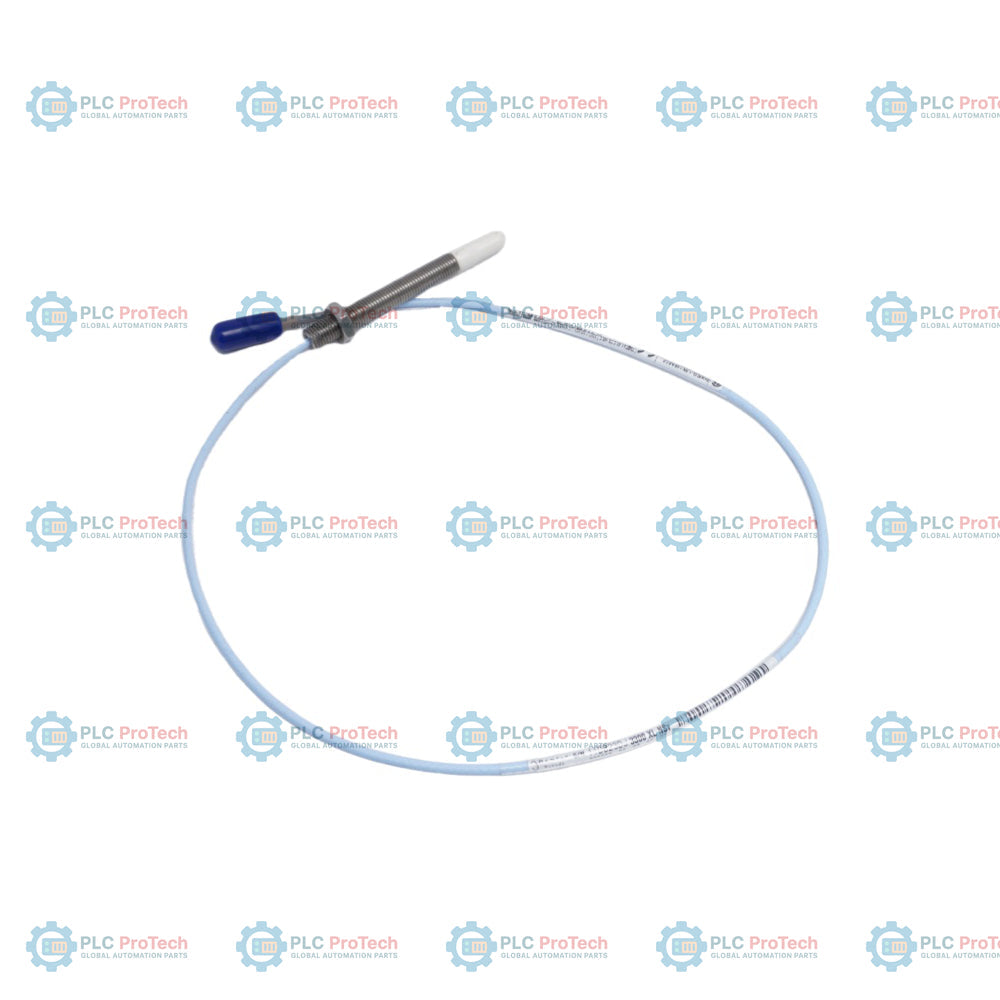

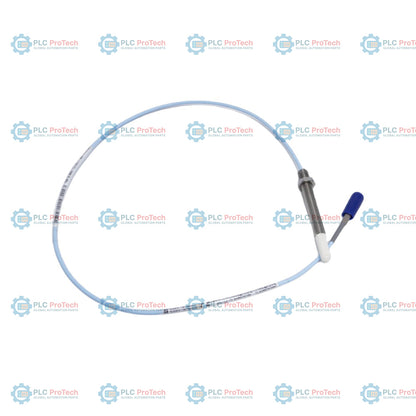

Bently Nevada 330903-00-09-05-02-05 Sonda de proximidad 3300 XL NSv

Descripción

330903-00-09-05-02-05: Sonda de proximidad 3300 XL NSv, rosca M8x1, opción 00 (longitud sin rosca de 0,0 pulg.), opción 09 (longitud de la carcasa de 0,9 pulg.), opción 05 (longitud total de 0,5 m), opción 02 (cable estándar, sin armadura) y opción 05 (múltiples aprobaciones de organismos). Esta sonda de desplazamiento por corrientes parásitas sin contacto está diseñada para el sistema de transductor de proximidad 3300 XL NSv, específicamente para medir la vibración del eje y la posición axial en maquinaria de diámetro reducido, equipos de alta velocidad y turbinas aeroderivadas donde la geometría del objetivo es limitada. El sistema NSv proporciona un rango lineal más corto (1,5 mm / 60 mils) que las sondas 3300 XL estándar, lo que permite mejorar las características de vista lateral esenciales para aplicaciones con holgura reducida. Esta configuración incluye un cable de la sonda de 0,5 metros y es compatible con sensores Proximitor 3300 XL NSv y cables de extensión para mantener los requisitos necesarios de longitud del sistema de 5,0 o 7,0 metros.

Características

• Rosca de la sonda M8x1 (serie 330903, sin armadura)
• Longitud sin rosca de 0,0 pulg. (opción 00)
• Longitud total de la carcasa de 0,9 pulg. (opción 09)
• Longitud total del cable de la sonda de 0,5 m (opción 05)
• Conector coaxial miniatura ClickLoc, cable estándar (opción 02)
• Múltiples aprobaciones de organismos para instalaciones en áreas peligrosas (opción 05)
• Rango lineal de 1,5 mm (60 mils) para mediciones de objetivos pequeños de alta precisión

Aplicaciones

• Supervisión de la vibración del eje de maquinaria de diámetro reducido
• Medición de la posición axial en turbinas de gas aeroderivadas
• Equipos rotativos de alta velocidad con un área objetivo limitada
• Sistemas de protección de maquinaria crítica que requieren detección con holgura reducida

Información para pedidos

Opción	Código de este SKU	Descripción
Número de pieza solicitable	330903-00-09-05-02-05	Sonda de proximidad 3300 XL NSv, rosca M8x1, sin armadura
A - Longitud sin rosca	00	0,0 pulg.
B - Longitud de la carcasa	09	0,9 pulg.
C - Longitud total	05	0.5 m
D - Conector/cable	02	Coaxial miniatura ClickLoc, cable estándar
E - Aprobación del organismo	05	Múltiples aprobaciones (CSA, ATEX, IECEx)

Especificaciones técnicas

Parámetro	Especificación
Fabricante	Bently Nevada (Baker Hughes)
Modelo	330903-00-09-05-02-05
Diámetro de la sonda	M8x1
Tipo de cable	Coaxial estándar, sin armadura
Longitud del sistema	0.5 m
Rango lineal	1,5 mm (60 mils)
Separación recomendada	1,0 mm (40 mils)
Factor de escala incremental	7,87 V/mm (200 mV/mil)
Temperatura de funcionamiento	-55 °C a +177 °C (sonda)
Aprobaciones de organismos	Múltiples aprobaciones (CSA, ATEX, IECEx)

Directrices de instalación

Asegúrese de que la separación de la sonda esté ajustada aproximadamente a 1,0 mm (40 mils) durante la instalación para centrar la señal dentro del rango lineal. La sonda 330903 está diseñada para montaje estándar; asegúrese de que el cuerpo de la sonda esté correctamente aislado si así lo requiere el plano de instalación. Al realizar la conexión, utilice los conectores coaxiales miniatura ClickLoc y verifique que todas las conexiones estén firmes y protegidas mediante los protectores de conectores suministrados, cuando corresponda. La longitud total del sistema (sonda + cable de extensión) debe coincidir con la calibración del sensor Proximitor 3300 XL NSv.
