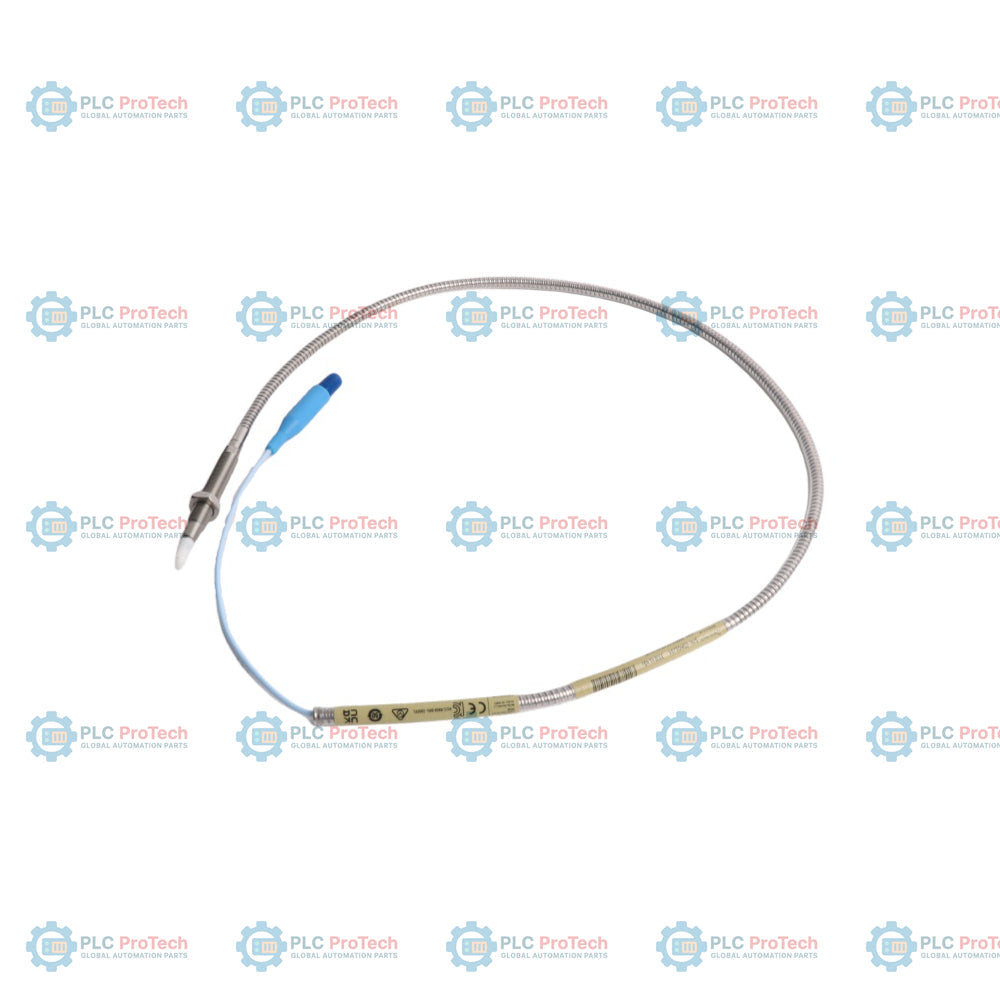

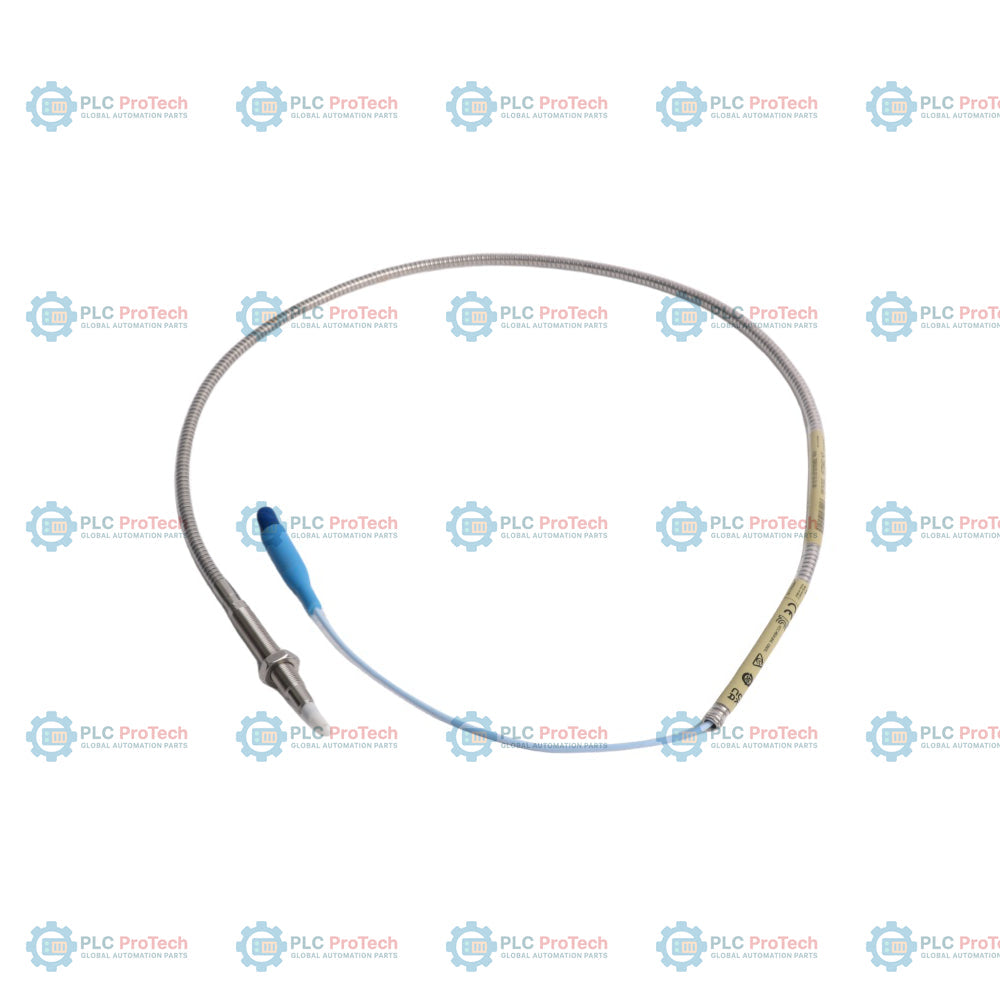

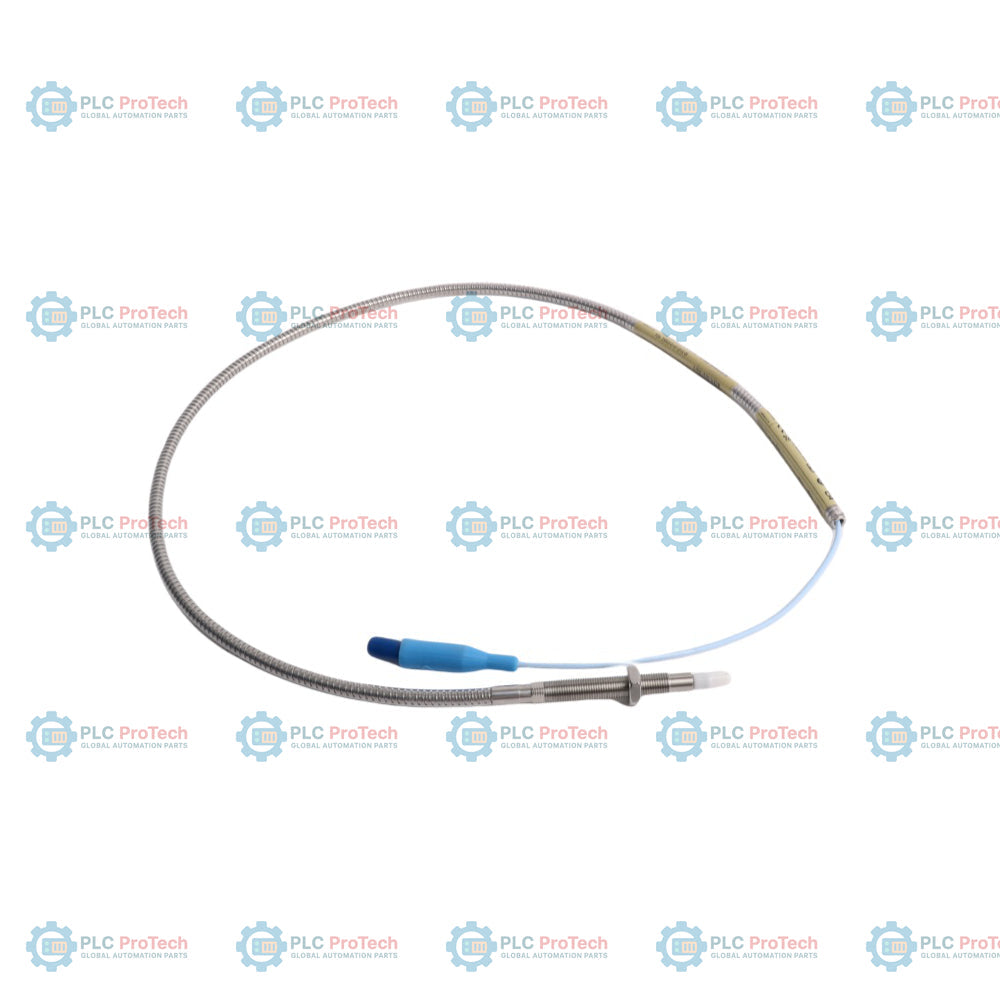

330910-01-08-10-01-05 especifica esta configuración de sonda de proximidad 3300 NSv, con rosca métrica M10x1 y armadura de acero inoxidable, una longitud sin rosca de 10 mm, una longitud de carcasa de 80 mm, una longitud total de 1,0 m, un conector ClickLoc con protector y múltiples aprobaciones de organismos certificadores. Este componente transductor se utiliza para medir sin contacto la vibración del eje y la posición axial en equipos de alta velocidad donde el espacio libre de montaje está muy limitado y existe un área objetivo reducida.
Esta configuración incorpora una armadura flexible de acero inoxidable para proporcionar protección física al cable coaxial con aislamiento de FEP en carcasas de maquinaria exigentes, a diferencia de las configuraciones sin armadura, como la sonda 330905. La inclusión de un protector de conector de fluorosilicona preinstalado (opción 01) sella la conexión coaxial ClickLoc miniatura contra la entrada de aceite de turbina, humedad y partículas atmosféricas, diferenciándola de las configuraciones estándar sin protección (opción 02).
Esta sonda de proximidad se utiliza en los siguientes escenarios industriales:
| Segmento de opción | Código en esta SKU | Descripción |
|---|---|---|
| Modelo base | 330910 | Sonda de proximidad 3300 NSv, rosca métrica M10x1, con armadura de acero inoxidable |
| A - Opción de longitud sin rosca | 01 | Longitud sin rosca de 10 mm (se pide en incrementos de 10 mm) |
| B - Opción de longitud total de la carcasa | 08 | Longitud total de la carcasa de 80 mm (se pide en incrementos de 10 mm) |
| C - Opción de longitud total | 10 | Longitud de sonda de 1,0 metros (39 pulgadas) |
| D - Opción de conector y tipo de cable | 01 | Conector coaxial ClickLoc miniatura con protector de conector y cable estándar |
| E - Opción de aprobación de organismo certificador | 05 | Múltiples aprobaciones (CSA, ATEX e IECEx) |
| Fabricante | Bently Nevada (Baker Hughes) |
| Número de pieza / SKU | 330910-01-08-10-01-05 |
| Sistema de transductor | Sistema de transductor 3300 XL NSv |
| Tamaño de rosca | Rosca métrica M10x1 (con armadura) |
| Longitud sin rosca | 10 mm |
| Longitud total de la carcasa | 80 mm |
| Longitud total de la sonda | 1.0 m (39 in) |
| Tipo de conector | Conector coaxial miniatura ClickLoc (con protector) |
| Cable de la sonda | Coaxial de 75 ohmios, aislado con propileno-etileno fluorado (FEP) |
| Material de la armadura | Acero inoxidable AISI 302 flexible (SST) |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 304 (SST) |
| Rango lineal | 1.5 mm (60 mils), comienza aproximadamente a 0.25 mm (10 mils) del objetivo |
| Ajuste de separación recomendado | 1.0 mm (40 mils) |
| Factor de escala incremental (ISF) | 7.87 V/mm (200 mV/mil) +12.5 %/-20 % (incluido el error de intercambiabilidad) |
| Desviación respecto a la línea recta de mejor ajuste (DSL) | Menos de +/-0.06 mm (+/-2.3 mils) |
| Respuesta en frecuencia | 0 a 10 kHz (+0, -3 dB) |
| Resistencia de CC de la sonda (RPROBE) | 4.2 +/- 0.5 ohmios (del conductor central al conductor exterior) |
| Resistencia a la tracción (valor nominal máximo) | 220 N (50 lb) de la carcasa de la sonda al cable de la sonda; del cable de la sonda al cable de extensión |
| Rango de temperatura de la sonda | -52 a +177 degC (funcionamiento y almacenamiento) |
| Humedad relativa | 100 % de condensación, no sumergible cuando los conectores están protegidos |
| Par de rosca recomendado | 11.3 N m (100 in lb) |
| Par máximo de rosca | 33.9 N m (300 in lb) |
Esta configuración de la sonda cuenta con las siguientes certificaciones para áreas peligrosas en la Opción 05:
Envío express mundial
Devoluciones y garantía
Fabricante: Bently Nevada
Número de producto: 330910-01-08-10-01-05
País de origen:Estados Unidos
Tipo de producto: Sondas de proximidad 3300 NSv
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 120g
Dimensiones: 1,8 cm x 1,6 cm x 115 cm
Puerto de envío: Xiamen
Garantía: 12 meses
330910-01-08-10-01-05 especifica esta configuración de sonda de proximidad 3300 NSv, con rosca métrica M10x1 y armadura de acero inoxidable, una longitud sin rosca de 10 mm, una longitud de carcasa de 80 mm, una longitud total de 1,0 m, un conector ClickLoc con protector y múltiples aprobaciones de organismos certificadores. Este componente transductor se utiliza para medir sin contacto la vibración del eje y la posición axial en equipos de alta velocidad donde el espacio libre de montaje está muy limitado y existe un área objetivo reducida.
Esta configuración incorpora una armadura flexible de acero inoxidable para proporcionar protección física al cable coaxial con aislamiento de FEP en carcasas de maquinaria exigentes, a diferencia de las configuraciones sin armadura, como la sonda 330905. La inclusión de un protector de conector de fluorosilicona preinstalado (opción 01) sella la conexión coaxial ClickLoc miniatura contra la entrada de aceite de turbina, humedad y partículas atmosféricas, diferenciándola de las configuraciones estándar sin protección (opción 02).
Esta sonda de proximidad se utiliza en los siguientes escenarios industriales:
| Segmento de opción | Código en esta SKU | Descripción |
|---|---|---|
| Modelo base | 330910 | Sonda de proximidad 3300 NSv, rosca métrica M10x1, con armadura de acero inoxidable |
| A - Opción de longitud sin rosca | 01 | Longitud sin rosca de 10 mm (se pide en incrementos de 10 mm) |
| B - Opción de longitud total de la carcasa | 08 | Longitud total de la carcasa de 80 mm (se pide en incrementos de 10 mm) |
| C - Opción de longitud total | 10 | Longitud de sonda de 1,0 metros (39 pulgadas) |
| D - Opción de conector y tipo de cable | 01 | Conector coaxial ClickLoc miniatura con protector de conector y cable estándar |
| E - Opción de aprobación de organismo certificador | 05 | Múltiples aprobaciones (CSA, ATEX e IECEx) |
| Fabricante | Bently Nevada (Baker Hughes) |
| Número de pieza / SKU | 330910-01-08-10-01-05 |
| Sistema de transductor | Sistema de transductor 3300 XL NSv |
| Tamaño de rosca | Rosca métrica M10x1 (con armadura) |
| Longitud sin rosca | 10 mm |
| Longitud total de la carcasa | 80 mm |
| Longitud total de la sonda | 1.0 m (39 in) |
| Tipo de conector | Conector coaxial miniatura ClickLoc (con protector) |
| Cable de la sonda | Coaxial de 75 ohmios, aislado con propileno-etileno fluorado (FEP) |
| Material de la armadura | Acero inoxidable AISI 302 flexible (SST) |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 304 (SST) |
| Rango lineal | 1.5 mm (60 mils), comienza aproximadamente a 0.25 mm (10 mils) del objetivo |
| Ajuste de separación recomendado | 1.0 mm (40 mils) |
| Factor de escala incremental (ISF) | 7.87 V/mm (200 mV/mil) +12.5 %/-20 % (incluido el error de intercambiabilidad) |
| Desviación respecto a la línea recta de mejor ajuste (DSL) | Menos de +/-0.06 mm (+/-2.3 mils) |
| Respuesta en frecuencia | 0 a 10 kHz (+0, -3 dB) |
| Resistencia de CC de la sonda (RPROBE) | 4.2 +/- 0.5 ohmios (del conductor central al conductor exterior) |
| Resistencia a la tracción (valor nominal máximo) | 220 N (50 lb) de la carcasa de la sonda al cable de la sonda; del cable de la sonda al cable de extensión |
| Rango de temperatura de la sonda | -52 a +177 degC (funcionamiento y almacenamiento) |
| Humedad relativa | 100 % de condensación, no sumergible cuando los conectores están protegidos |
| Par de rosca recomendado | 11.3 N m (100 in lb) |
| Par máximo de rosca | 33.9 N m (300 in lb) |
Esta configuración de la sonda cuenta con las siguientes certificaciones para áreas peligrosas en la Opción 05:
