Fabricante: Bently Nevada

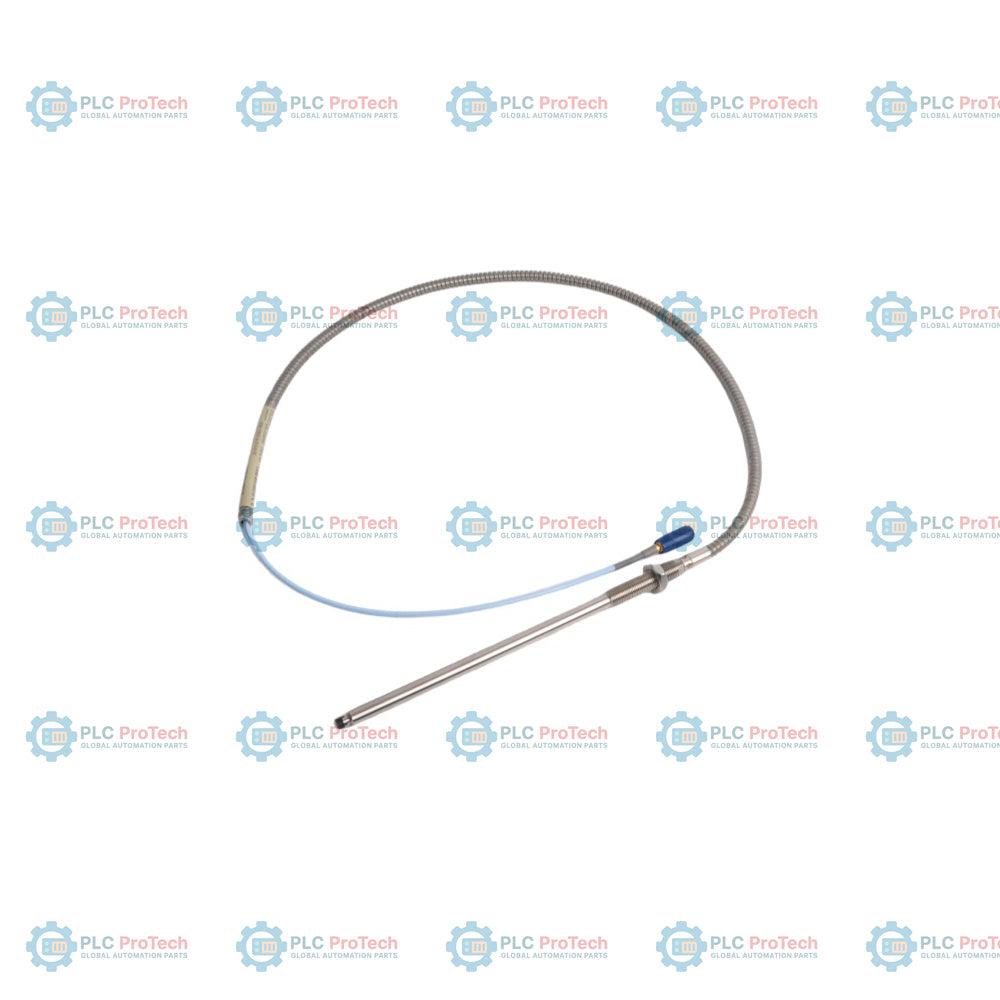

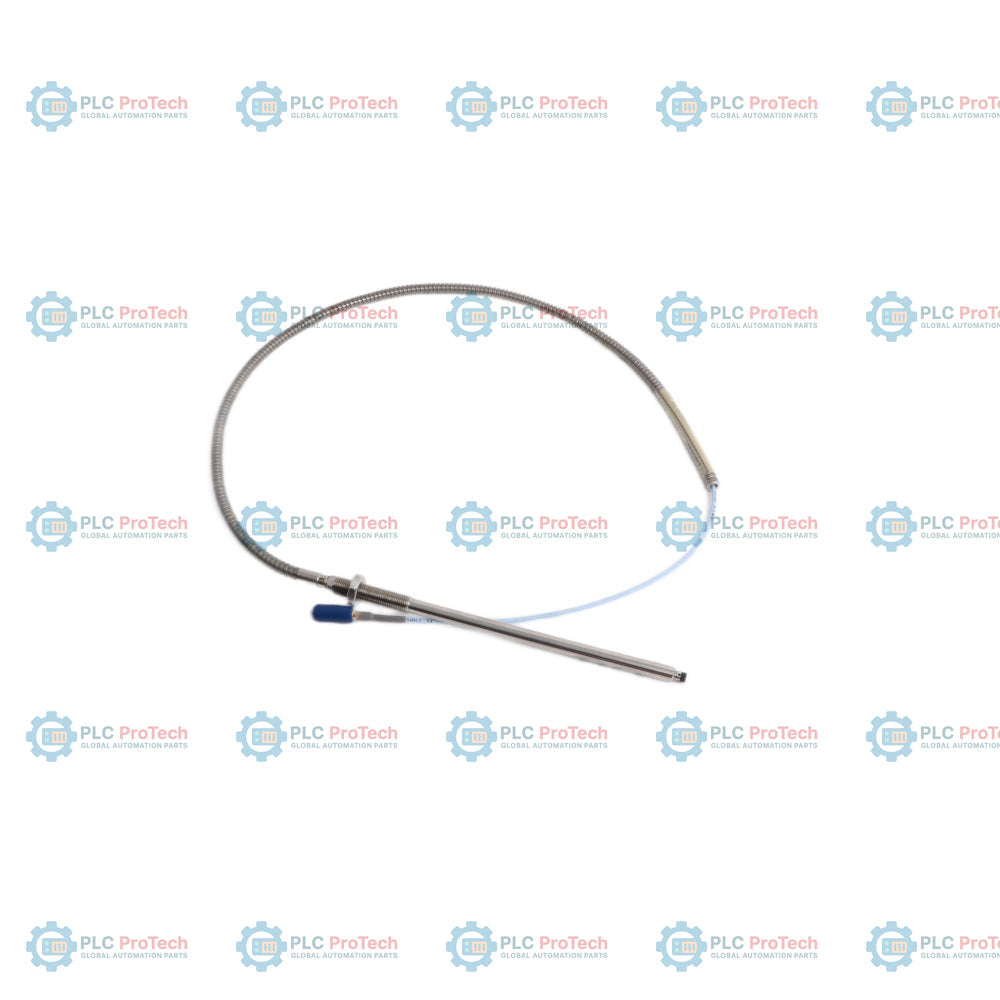

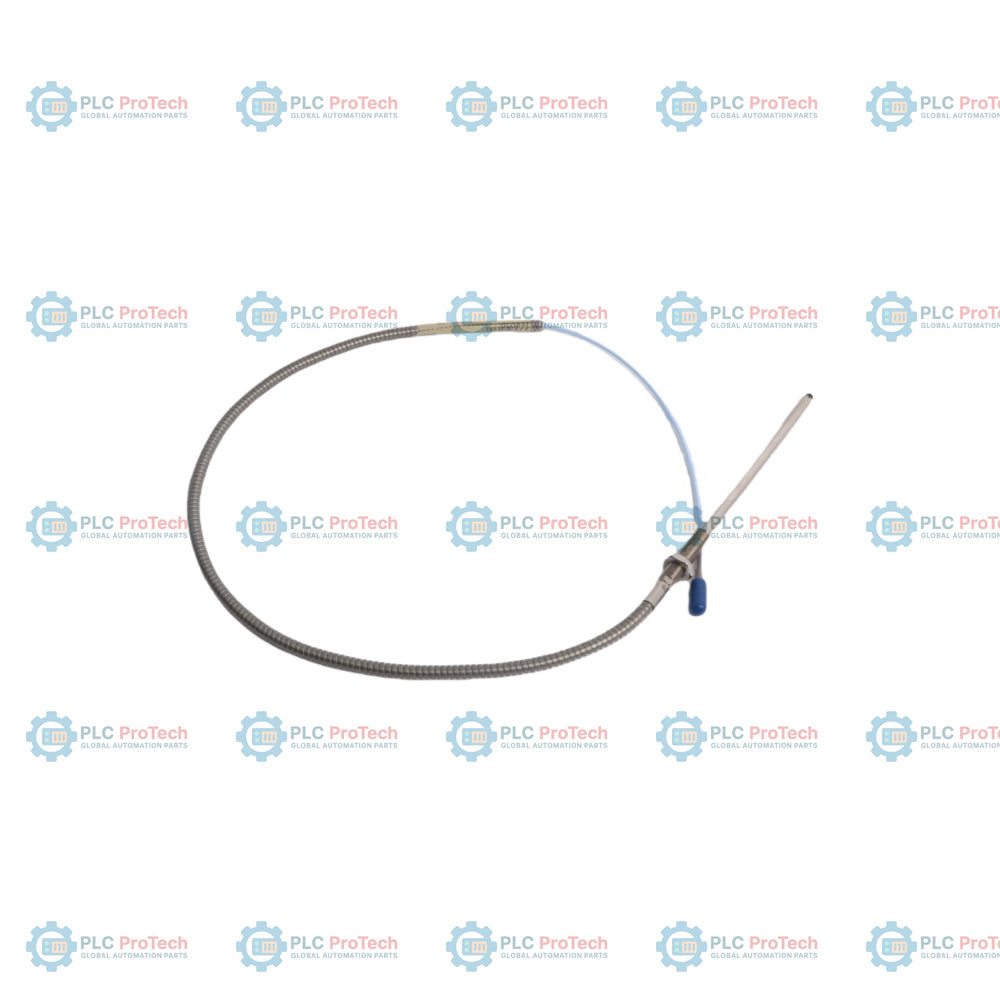

Número de producto: 330910-014-19-10-02-00
País de origen:Estados Unidos
Tipo de producto: Sondas de proximidad 3300 NSv
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 150g
Dimensiones: 45 mm x 90 mm x 90 mm (alto x W x fondo)
Puerto de envío: Xiamen
Garantía: 12 meses
El 330910-014-19-10-02-00 es un sensor de desplazamiento por corrientes de Foucault de alta precisión y sin contacto, diseñado por Bently Nevada para la plataforma especializada de diagnóstico de maquinaria 3300 NSv . Esta sonda métrica con rosca M10X1 supervisa la vibración radial fina, la posición de empuje axial y las restricciones dinámicas de los cojinetes de película fluida en condiciones de alta velocidad. Las instalaciones de infraestructura de procesos críticos, incluidos los compresores centrífugos de gas de alta velocidad en refinerías petroquímicas, los circuitos de refrigeración industrial de servicio severo y las bombas de agua de proceso en plantas de generación eléctrica, dependen de este conjunto de sensores para detectar inestabilidades microscópicas del rotor. Con un moldeado estructural TipLoc patentado y una robusta armadura de acero inoxidable, la sonda resiste entornos químicos volátiles y el cizallamiento turbulento del aceite. Al enviar formas de onda analógicas estables directamente a un dispositivo acondicionador Proximitor complementario, la sonda detecta desequilibrios mecánicos tempranos, evita bloqueos catastróficos del rotor y reduce significativamente el tiempo de inactividad operativa no programado.
Las dimensiones mecánicas, las variantes de la carcasa, las capas de blindaje estructural y las certificaciones de seguridad de la 330910-014-19-10-02-00 La sonda transductora se puede desglosar mediante las siguientes definiciones de sufijos de ingeniería.
Raíz de pieza 330910: Designa la plataforma principal para la sonda de proximidad métrica de alta precisión 3300 NSv con un perfil de rosca M10X1.
Longitud sin rosca -014: Define una longitud específica de carcasa sin rosca de 140 mm. Este vástago superior liso proporciona ajustes de holgura profunda a través de las paredes de la carcasa externa de la maquinaria.
Longitud total de la carcasa -19: Establece una longitud mecánica total de la carcasa de 190 mm desde la base de la punta de detección hasta la parte posterior del collarín de transición del cable blindado.
Longitud total del cable -10: Especifica una longitud continua de cable de la sonda integrado de 1,0 metros (39 pulgadas), medida desde la punta hasta el pin del conector.
Tipo de conector y cable -02: Equipa el módulo con un terminal coaxial miniatura ClickLoc con contactos de latón con un acabado de baño de oro de gran espesor, combinado con un cable de diámetro estándar protegido por una armadura de acero inoxidable resistente y flexible.
Selección de aprobación de agencia -00: Indica una configuración de hardware estándar sin certificación, cuando no se requieren aprobaciones de seguridad para ubicaciones peligrosas en la zona de montaje.
| Parámetro de protección mecánica | Valor de ingeniería del transductor industrial |
| Designación del modelo | 330910-014-19-10-02-00 |
| Fabricante de la marca | Bently Nevada (unidad de negocio de Baker Hughes) |
| Línea de sistemas de control | Serie de transductores de proximidad 3300 NSv |
| Perfil de montaje de la rosca | Rosca métrica M10X1 con blindaje protector integrado |
| Compatibilidad con versiones anteriores | Totalmente compatible con los componentes de la serie 3300 RAM antigua |
| Tipo de conector terminal | Conector coaxial miniatura ClickLoc de latón chapado en oro |
| Uniones estructurales de detección | Núcleo de molde TipLoc patentado / unión de tracción CableLoc de 220 N |
| Peso del hardware físico | Aproximadamente de 14 g a 150 g, según las opciones de blindaje |
| Límite de inserción de la rosca | Límite máximo de inserción estructural de la rosca: 15 mm |
| Calibración del objetivo lineal | Optimizada en fábrica para sustratos de acero AISI 4140 |
| Rango térmico de funcionamiento | Rango ambiental continuo de -52 a +177 °C |
| Límites de temperatura de almacenamiento | Rango estructural de almacenamiento de -52 a +177 °C |
| Parámetros de consumo de energía | Matriz de sensores pasivos alimentada mediante un Proximitor externo |
¿Qué ventajas operativas específicas ofrece la sonda 3300 NSv frente a la sonda 190 antigua de la serie 3000?
La sonda 3300 NSv ofrece características superiores de vista lateral en comparación con los modelos 190 antiguos de la serie 3000 cuando se ajusta a distancias idénticas del objetivo de la máquina. Esta optimización geométrica evita que los metales adyacentes de la carcasa distorsionen el campo electromagnético, proporcionando una lectura de proximidad mucho más limpia con diafonía o interferencia de la pared lateral mínimas.
¿Se puede utilizar esta sonda métrica de forma intercambiable en una configuración existente del sistema 3300 RAM?
Sí. La sonda 3300 NSv y sus cables de extensión correspondientes son mecánica y eléctricamente compatibles con versiones anteriores de la serie 3300 RAM de Bently Nevada. Sin embargo, la serie NSv está fabricada con una resistencia química superior, por lo que es mucho más adecuada para entornos de compresores de proceso donde las mezclas químicas agresivas podrían deteriorar las puntas de sondas antiguas.
¿Qué ocurre si la sonda 3300 NSv se expone a temperaturas inferiores a -34 °C durante períodos prolongados?
Aunque la sonda está clasificada para una temperatura mínima térmica absoluta de -52 °C, exponer el conjunto a temperaturas inferiores a -34 °C durante períodos prolongados puede provocar el envejecimiento prematuro de los sellos de presión internos. En carcasas de compresores de alta presión, esta degradación puede comprometer la integridad de los sellos y provocar potencialmente fugas de gas de proceso a través del cuerpo de la sonda.
Asentamiento del terminal ClickLoc y aislamiento del conector:
Conecte el conector coaxial miniatura ClickLoc de la sonda al cable de extensión presionándolo hasta que los contactos chapados en oro encajen en su lugar. Para proteger la señal de RF de alta frecuencia contra la humedad, el polvo o la contaminación por aceite, instale siempre un protector de conector específico sobre la unión. Si no hay protectores de conectores disponibles, envuelva firmemente la unión con cinta de silicona autofusionable. Sin embargo, no use cinta de silicona si la conexión quedará expuesta directamente al aceite de turbina, ya que los hidrocarburos disolverán el adhesivo de la cinta con el tiempo.
Restricciones del par mecánico y alivio de tensión del cable:
Enrosque cuidadosamente la carcasa M10X1 en el soporte de la máquina, asegurándose de que el acoplamiento total de la rosca no supere el límite estructural de 15 mm. Apriete la contratuerca según las especificaciones estándar de par de ingeniería para evitar que el conjunto se afloje debido a vibraciones intensas de la maquinaria. El diseño CableLoc integrado proporciona hasta 220 N (50 lb) de resistencia continua a la tracción, pero los ingenieros aún deben fijar el tramo blindado a la carcasa de la máquina mediante clips rígidos para evitar daños por latigazo.
Protocolos de alineación del voltaje objetivo de holgura:
Configure la holgura física supervisando la salida de voltaje de CC sin procesar en los terminales del sensor Proximitor con un multímetro digital. Ajuste la profundidad de la carcasa M10X1 hasta que el medidor indique el voltaje objetivo exacto especificado por el marco de calibración del lazo. Esta alineación garantiza que la punta de la sonda quede ubicada con precisión dentro de su rango de medición lineal y mantiene la señal alejada de las zonas de saturación de voltaje inferior y superior.
