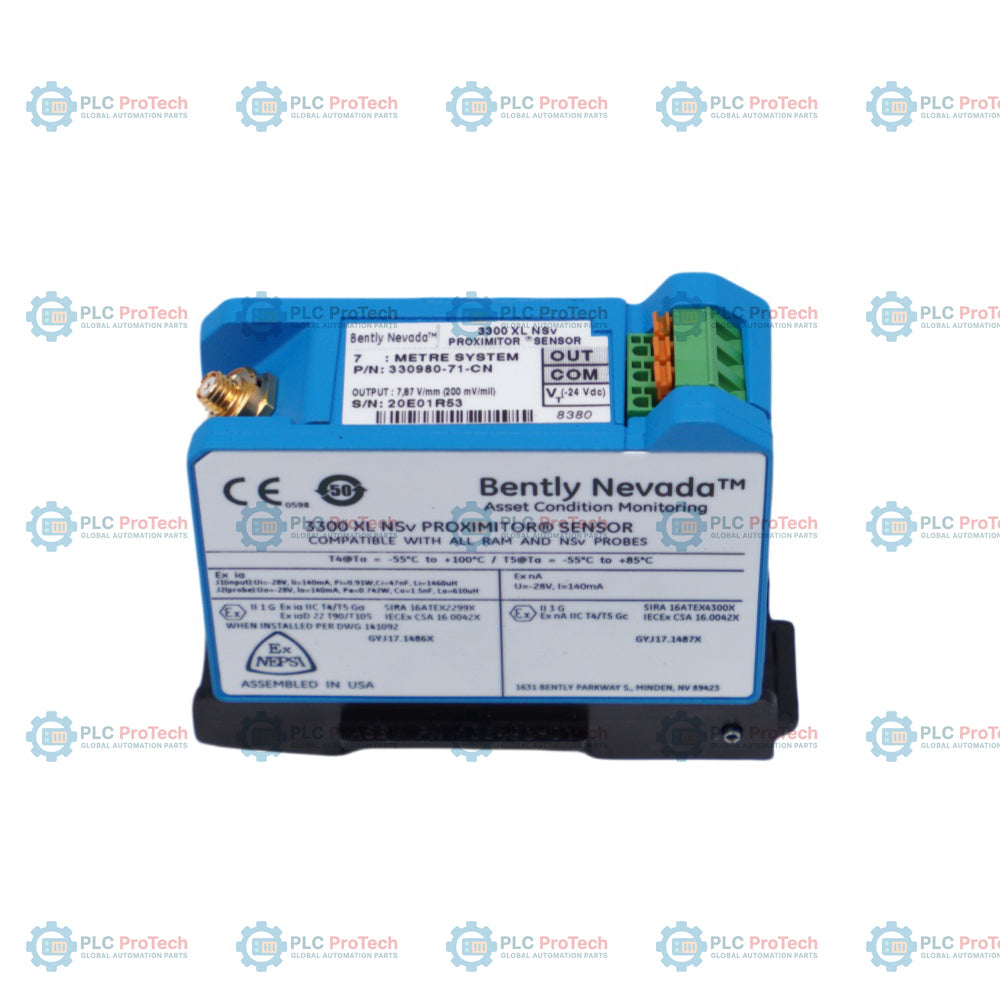

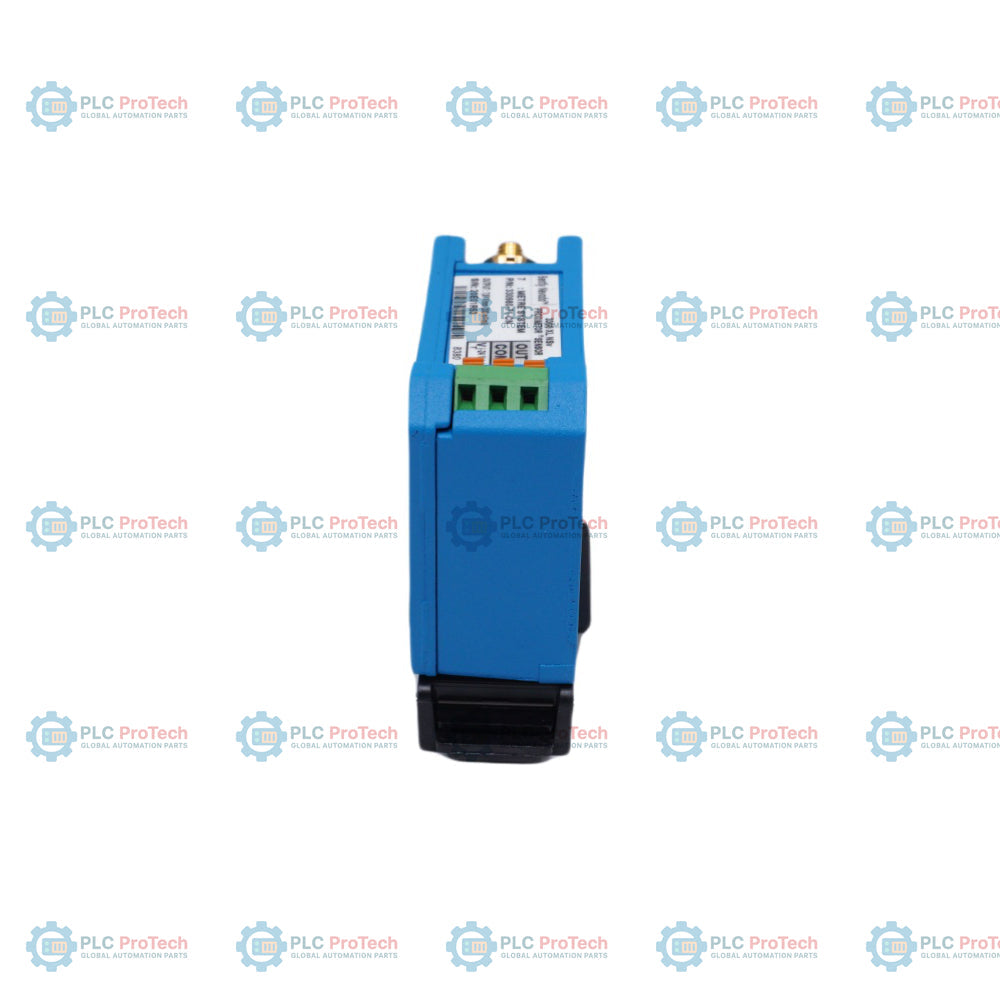

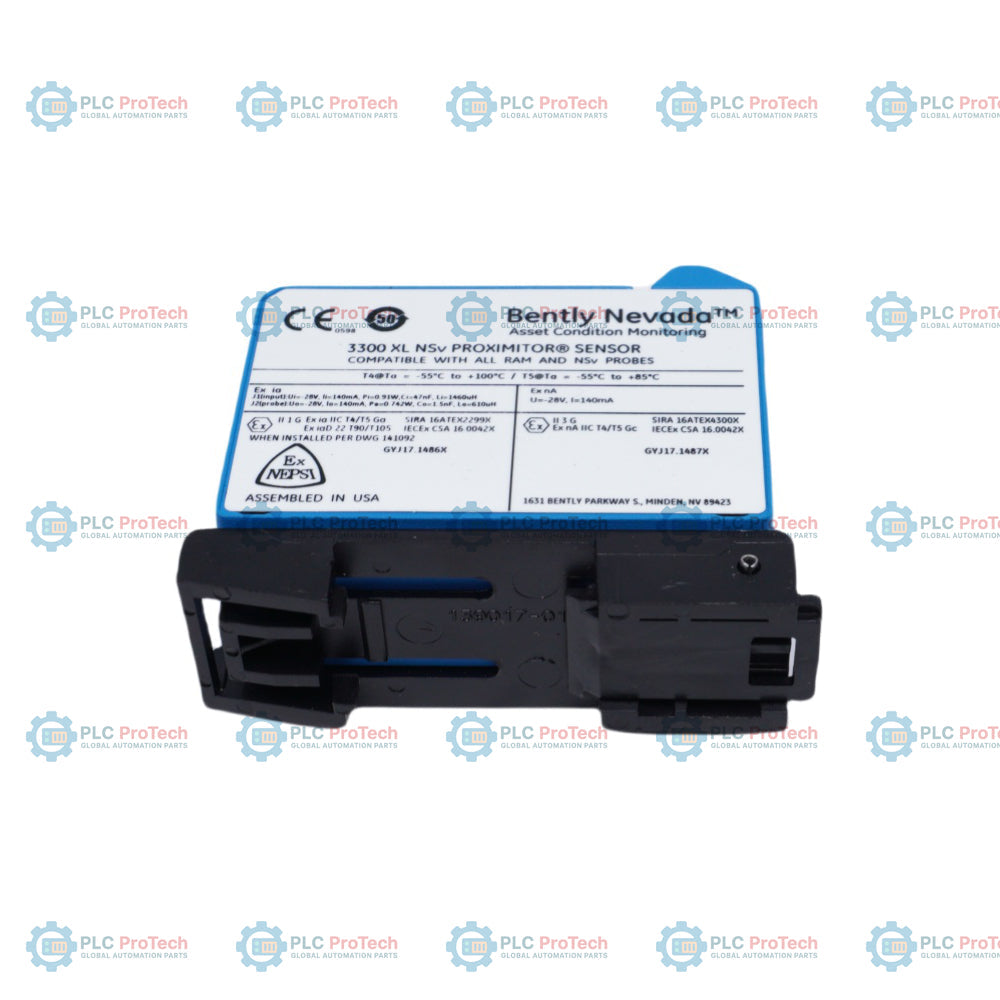

Bently Nevada 330980-71-CN 3300 XL NSv sensor Proximitor

Descripción

El 330980-71-CN es un preamplificador de proximidad de corrientes de Foucault de alto rendimiento, diseñado para funcionar como componente central de procesamiento de señales dentro del Sistema de transductor de proximidad 3300 XL NSv. Este módulo controlador está diseñado para convertir la señal de radiofrecuencia (RF) bruta de alta frecuencia captada por una sonda de proximidad integrada en una salida de voltaje analógica continua y lineal. Con un factor de escala promedio (ASF) nominal de 7,87 V/mm (200 mV/mil), proporciona datos precisos sobre el desplazamiento del eje y las vibraciones dinámicas a los monitores de protección de maquinaria anfitriona, lo que lo convierte en un componente esencial para la supervisión estructural de compresores de aire centrífugos de alta velocidad, compresores de refrigeración y maquinaria de gas de proceso con espacios de instalación reducidos.

En términos de modernización y mantenimiento durante el ciclo de vida del sistema, el 330980-71-CN ofrece compatibilidad mecánica y eléctrica directa con versiones anteriores, lo que permite sustituir sin problemas los sistemas de transductores RAM 3300 antiguos, así como las estructuras de transductores 190 de las series 3000 o 7000, sin requerir el desmontaje completo de las sondas ni de los cables de extensión instalados en campo. Este modelo específico representa un perfil de calibración de bucle total de 7,0 metros, configurado para montaje en riel DIN de 35 mm de alta densidad, e incorpora un sufijo especializado específico del país para cumplir con los requisitos normativos locales. Encerrado en una robusta carcasa de aluminio fundido a presión A380 y equipado con bloques de terminales SpringLoc patentados sin herramientas, el sensor proporciona una mayor inmunidad frente a las interferencias de radiofrecuencia industriales (RFI) y el ruido electromagnético (EMI) en entornos industriales complejos.

Características

• Optimizado para aplicaciones con objetivos pequeños y espacios laterales de observación restringidos, incluidos ejes estrechos de hasta 51 mm o superficies planas de hasta 15 mm.
• Proporciona un rango de medición lineal estable de 1,5 mm (60 mils) que comienza aproximadamente a 0,25 mm de la cara de la punta de la sonda conectada.
• Cuenta con regletas de terminales SpringLoc integradas que establecen conexiones eléctricas altamente resistentes a las vibraciones sin necesidad de herramientas de instalación especializadas.
• Diseño de montaje en riel DIN de alta densidad que proporciona un blindaje superior contra RFI/EMI para permitir la instalación directa espalda contra espalda dentro de armarios de control abarrotados.
• Carcasa robusta de aluminio A380 que ofrece una integridad estructural excepcional y un coeficiente de expansión térmica extremadamente bajo.

Aplicaciones

• Instalaciones de panel de alta densidad en rieles DIN estándar de 35 mm para el seguimiento de la vibración radial del eje en turbomaquinaria industrial de alta velocidad.
• Desplazamiento de la posición de empuje axial del rotor y monitoreo del desgaste de cojinetes de película fluida en expansores compactos de gas de proceso.
• Seguimiento de referencia de fase de alta frecuencia, mediciones de velocidad del tacómetro y calibración del sensor de velocidad cero mediante bucles de señal Keyphasor.

Información para pedidos

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Regla de adaptación del lazo total: Este sensor Proximitor está calibrado de fábrica para una longitud eléctrica total del lazo de exactamente 7,0 metros. Las longitudes físicas combinadas de la sonda 3300 NSv conectada y del cable de extensión 3300 NSv deben ser iguales a 7,0 metros (por ejemplo, una sonda de 0,5 metros combinada con un cable de extensión de 6,5 metros) para evitar errores graves de calibración del factor de escala.
• Fijación en riel DIN: Al encajar el módulo en un riel DIN estándar de 35 mm, asegúrese de que la pinza de liberación de plástico accionada por resorte situada debajo quede completamente enganchada. En instalaciones multicanal, mantenga una pequeña separación física entre los módulos adyacentes para facilitar la refrigeración por convección natural.
• Calibres de los cablesado de terminales: Los bloques de terminales SpringLoc admiten conductores de cobre macizos o trenzados de 0,2 a 1,5 mm2 (de 16 a 24 AWG). Si se utilizan punteras de cable engarzadas, limite el área transversal máxima a 0,75 mm2 (18 AWG) para garantizar un enclavamiento estructural correcto dentro de la abrazadera.
• Protección contra descargas electrostáticas: Aunque los circuitos internos están reforzados contra transitorios de tensión estática, los técnicos de campo deben seguir las precauciones estándar contra ESD y conectarse a tierra antes de manipular terminaciones coaxiales, cablear conductores de señal o interactuar con bloques de terminales, a fin de evitar daños en las etapas de entrada sensibles.

Conformidad y certificaciones

• Directiva EMC: Cumple la Directiva de la Comunidad Europea 2014/30/UE y las normas EN 61000-6-2 (inmunidad industrial) y EN 61000-6-4 (emisiones industriales).
• Directiva RoHS: Cumple la Directiva Europea 2011/65/UE.
• RoHS de China: Proporciona una designación de período de uso respetuoso con el medio ambiente (EFUP) de 15 años, probada de acuerdo con SJ/T 11364-2024.
• Conformidad regional (-CN): Cumple los criterios localizados designados para instalaciones en áreas peligrosas dentro de las jurisdicciones de China continental.
