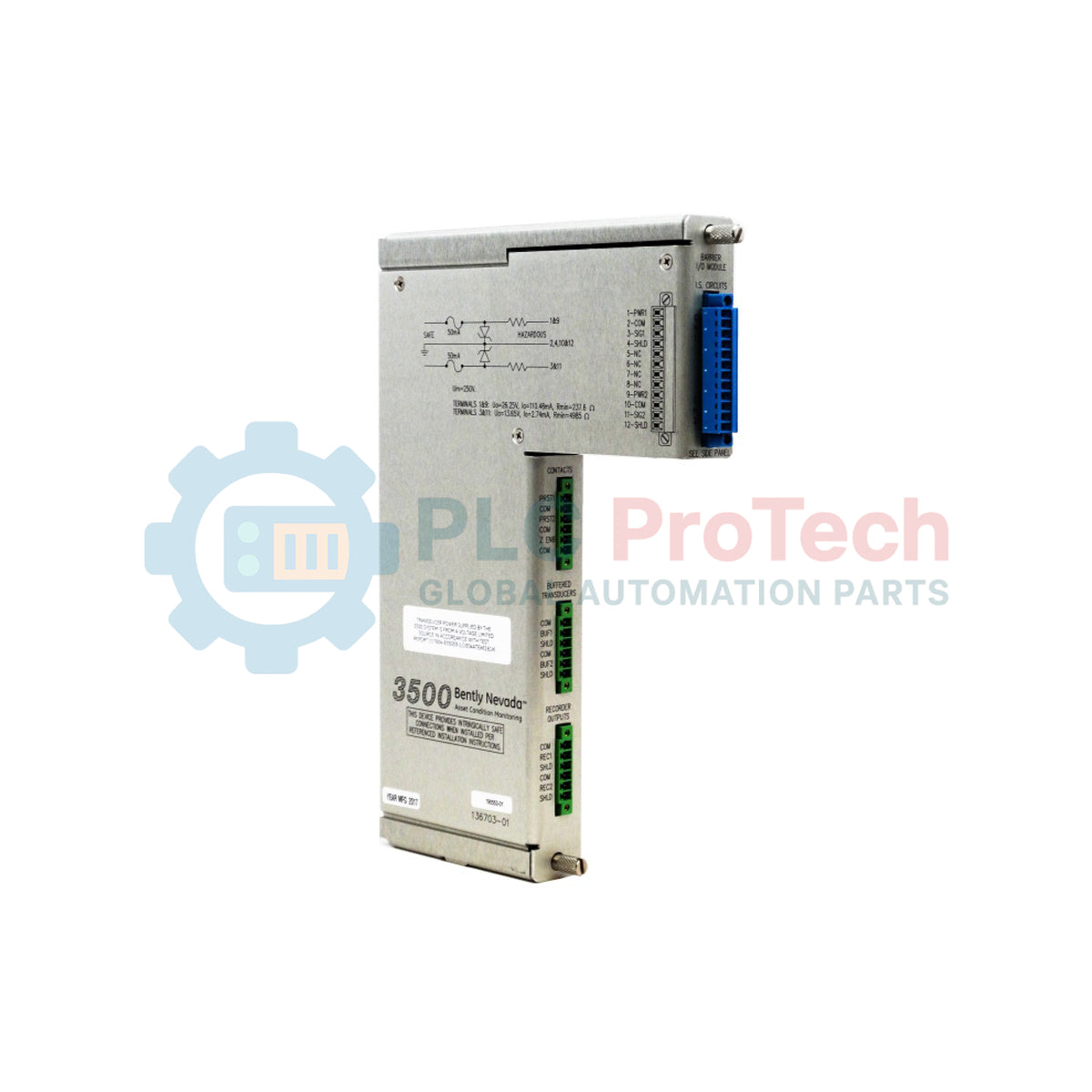

Bently Nevada 3500/04-01-00 Módulo de puesta a tierra de barreras internas de la serie 3500

Descripción

Como referencia de puesta a tierra dedicada, el Bently Nevada 3500/04-01-00 establece una ruta segura y de baja impedancia a tierra para las barreras de seguridad internas del Sistema de protección de maquinaria de la Serie 3500. Este módulo especializado de puesta a tierra es necesario para mantener la integridad estructural y eléctrica de las instalaciones intrínsecamente seguras. Al derivar de forma segura las corrientes de falla a la tierra del instrumento, evita que potenciales eléctricos peligrosos lleguen a los sensores de campo ubicados en áreas peligrosas. El módulo se suministra con un panel frontal integrado para una instalación ordenada en los bastidores estándar 3500.

Características

• Proporciona una interfaz de puesta a tierra dedicada y directa al chasis para aplicaciones de barreras internas.
• Incluye un panel frontal instalado de fábrica para la integración estructural y la protección contra el polvo dentro del bastidor 3500.
• Permite la instalación conforme a las normativas de conexiones de sensores de campo intrínsecamente seguras.
• Diseñado para entornos industriales exigentes con estrictos requisitos de puesta a tierra de alta integridad.
• Ocupa una sola ranura y coincide con las dimensiones estructurales estándar del bastidor de protección de maquinaria 3500.

Aplicaciones

• Monitoreo de vibración y posición de turbomaquinaria en entornos químicos peligrosos.
• Plantas petroquímicas y refinerías que utilizan circuitos de sensores intrínsecamente seguros.
• Instalaciones de generación eléctrica que requieren líneas de puesta a tierra certificadas y de bajo ruido.
• Plataformas de monitoreo de maquinaria rotativa que operan en atmósferas explosivas.

Especificaciones técnicas

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

El módulo de puesta a tierra 3500/04-01-00 es obligatorio para los bastidores 3500 configurados con barreras internas de seguridad intrínseca. Los bastidores que utilizan barreras externas estándar o monitores sin barrera no requieren este módulo. Asegúrese de que la conexión a tierra del chasis del bastidor sea compatible con la red de tierra de instrumentación de su planta antes de la instalación.

Errores de aplicación y notas de ingeniería

Una falla común en campo consiste en conectar el módulo de puesta a tierra a una tierra de seguridad eléctrica ruidosa (tierra sucia) en lugar de a una tierra de instrumentación dedicada y de alta integridad (tierra limpia). Las corrientes de los bucles de tierra pueden inducir un ruido significativo de alta frecuencia en las rutas de las señales de vibración, lo que provoca disparos falsos de la maquinaria o fallas de la instrumentación. Mantenga las conexiones a tierra de seguridad completamente aisladas de la tierra estructural de la red eléctrica.

Consejos de puesta en servicio y cableado

Durante la puesta en servicio inicial, verifique que la resistencia de puesta a tierra entre el terminal del chasis del módulo 3500/04 y la barra colectora principal de tierra de instrumentación sea inferior a 1,0 ohmios. Inspeccione periódicamente los tornillos mecánicos del panel frontal para asegurarse de que mantengan el par de apriete especificado por el fabricante original del equipo (OEM), ya que los elementos de fijación flojos degradan directamente la ruta de baja impedancia necesaria para la protección de seguridad intrínseca.
