Descripción

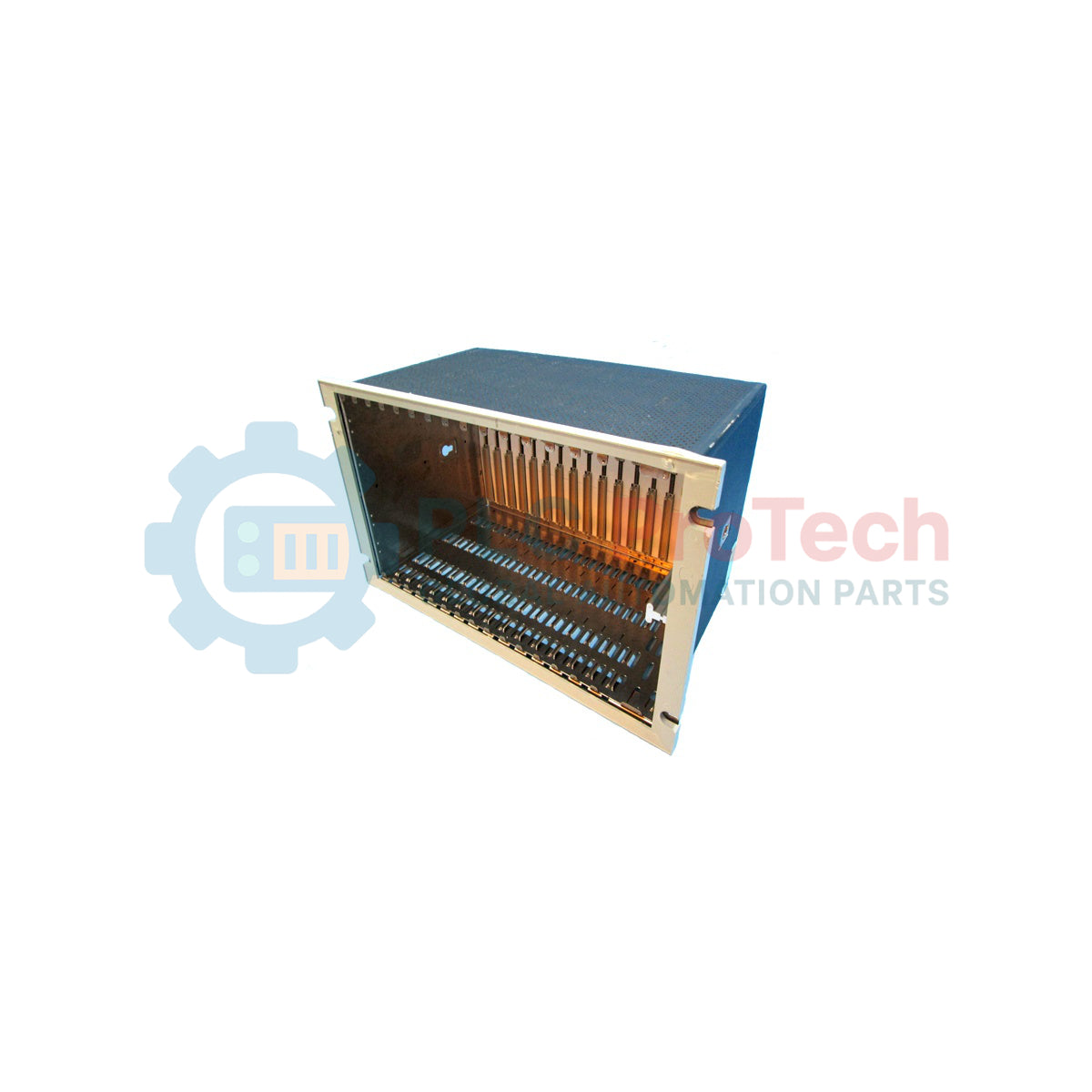

El Bently Nevada 3500/05-02-05-00-00-01 proporciona el chasis estructural y las vías de datos esenciales del bus posterior para la protección de maquinaria, y funciona como un mini-rack de 7 ranuras muy compacto. Esta configuración de hardware específica está diseñada para alojar diversos módulos de monitoreo y fuentes de alimentación de la serie 3500, facilitando las comunicaciones de diagnóstico en tiempo real y la distribución de energía. Gracias a su perfil físico de 12 pulgadas, ofrece protección de maquinaria de grado industrial en aplicaciones donde el espacio de montaje dentro de armarios de control estándar está estrictamente limitado.
Características
- Configuración compacta con bastidor de 12 pulgadas, diseñada con 7 ranuras individuales para módulos.
- Estructura de bus posterior de alta velocidad que garantiza comunicaciones deterministas y distribución de energía entre los módulos insertados.
- Opciones integradas de montaje en mini-rack para una instalación fiable y resistente a las vibraciones dentro de armarios.
- Configuración conforme con CE, adecuada para aplicaciones en plantas industriales europeas.
- Construcción metálica resistente que protege los circuitos internos contra interferencias electromagnéticas (EMI) y entornos exigentes.
Aplicaciones
- Sistemas de instrumentación de supervisión de turbinas.
- Activos críticos y diagnósticos de maquinaria rotativa en la generación de energía.
- Plantas petroquímicas que requieren monitoreo localizado de vibraciones e interfaces de parada de seguridad.
- Instalaciones de armarios modulares con estrictas limitaciones de espacio físico.
Información de pedido
| Código de opción |
Detalle de selección |
| 02 |
Mini-rack de 12 pulgadas (7 ranuras para módulos) |
| 05 |
Opción de montaje en rack, mini-rack |
| 00 |
Aprobación de organismos: Ninguna |
| 00 |
Reservado: Ninguno |
| 01 |
Opción de conformidad europea: CE |
Especificaciones técnicas
| Fabricante |
Bently Nevada |
| Número de modelo/pieza |
3500/05-02-05-00-00-01 |
| Factor de forma del chasis |
Mini-rack de 12 pulgadas |
| Ranuras físicas |
7 ranuras para módulos |
| Mecánica de montaje |
Configuración de montaje en rack |
| Conformidad y aprobaciones |
Conforme con CE |
| País de origen |
Estados Unidos (EE. UU.) |
| Peso de envío (calculado) |
6.00 kg (13.23 lbs) |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
Tenga en cuenta que el minirack 3500 utiliza un panel posterior físico diferente al de las configuraciones estándar de 19 pulgadas y 14 ranuras. Aunque los módulos 3500 estándar encajan físicamente en el minirack, la planificación del sistema debe tener en cuenta el número limitado de ranuras; ciertas aplicaciones de alta densidad que requieren numerosos módulos de relés o comunicaciones redundantes dobles pueden superar el límite de 7 ranuras.
Errores de aplicación y notas de ingeniería
La dinámica térmica dentro de las configuraciones compactas de 12 pulgadas requiere presupuestos térmicos estructurados. Los módulos de alto consumo, como los monitores sísmicos o las tarjetas de diagnóstico de maquinaria, pueden generar calor localizado. Asegúrese de que haya al menos 1 U de espacio de ventilación por encima y por debajo del rack dentro del armario, y verifique que las temperaturas ambiente generales del armario no superen los umbrales específicos de los módulos.
Consejos de puesta en servicio y cableado
Una correcta puesta a tierra del chasis es fundamental para garantizar la integridad de las señales del instrumento. Conecte siempre el terminal de tierra específico de la parte posterior del rack a un sistema de tierra de instrumentos de baja impedancia, de punto único y verificado. No conecte en cadena las tierras de protección ni tienda cables de drenaje de blindaje a través de trayectos de CA de alta tensión, ya que el ruido en el panel posterior puede alterar las mediciones de señales altamente sensibles del monitor 3500.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Desconecte todas las fuentes de alimentación primarias antes de realizar instalaciones mecánicas. Verifique que todos los sistemas de almacenamiento de energía estén descargados para evitar descargas eléctricas o daños en los pines del panel posterior interno del rack durante la inserción de tarjetas.
1
Asegúrese de que el espacio físico dentro del panel de instrumentos permita alojar el perfil de 12 pulgadas y proporcione las holguras de cableado necesarias para las terminaciones orientadas hacia la parte posterior.
2
Fije la carcasa del rack a los rieles del bastidor mediante elementos de fijación de calidad industrial, garantizando puntos de contacto sólidos y de baja vibración.
3
Verifique que las guías de las ranuras de los módulos estén alineadas antes de insertar suavemente los conjuntos de tarjetas, asegurando los paneles frontales para evitar movimientos físicos.
