Descripción

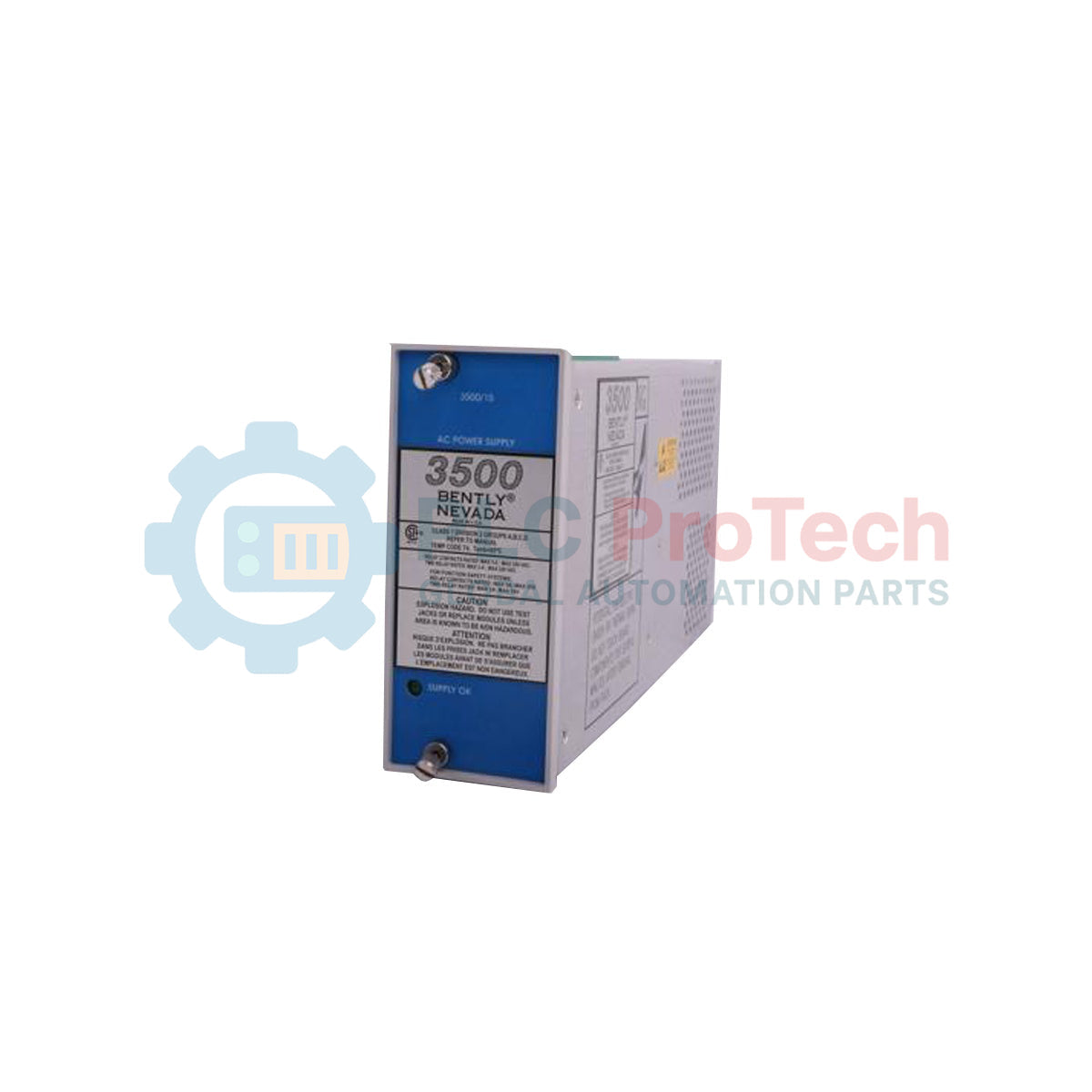

Al proporcionar alimentación estable y regulada directamente al panel posterior del sistema de protección de maquinaria, la Bently Nevada 3500/15-04-00-00 es un módulo de alimentación esencial de media altura. Está diseñada para aceptar una fuente de entrada de CC de bajo voltaje y convertirla en los rieles de voltaje precisos requeridos por los demás módulos del rack 3500. Diseñada para operaciones continuas de alta fiabilidad, esta variante específica cuenta con una configuración de fuente única en la ranura superior, lo que permite una instalación rentable cuando no son necesarias rutas de alimentación redundantes. Integra filtrado de línea avanzado y supresión de transitorios para proteger la instrumentación sensible de diagnóstico y monitoreo frente a anomalías de alimentación en campo.
Características
-
Entrada de CC de bajo voltaje: Configurada específicamente para rangos de entrada de 20 a 30 Vcc, ideal para bancos de baterías industriales y sistemas locales de distribución de CC.
-
Configuración de fuente única: Dispone de una fuente activa en la ranura superior y una configuración inferior vacía (sin fuente) para minimizar el hardware innecesario.
-
Diagnóstico interno: Supervisa continuamente los voltajes de salida y el estado del sistema, e informa los errores directamente al Módulo de interfaz del rack (RIM).
-
Protección integrada: Cuenta con una sólida protección contra sobretensión, sobrecorriente y cortocircuitos en todos los rieles de salida para proteger los módulos de protección de maquinaria conectados posteriormente.
-
LED de estado del panel frontal: Incluye indicadores de alta visibilidad para verificar de un vistazo el estado «Alimentación correcta» y «No correcta».
Aplicaciones
- Sistemas de monitoreo de vibración y posición de turbomáquinas.
- Monitoreo continuo de activos rotativos críticos en refinerías de petróleo y gas.
- Racks de diagnóstico de turbinas de vapor y gas en plantas de generación eléctrica.
- Plantas de procesamiento industrial pesado que requieren instrumentación unificada basada en racks.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Bently Nevada (Baker Hughes) |
| Número de modelo |
3500/15-04-00-00 |
| Serie |
Sistema de protección de maquinaria 3500 |
| Tipo de fuente de alimentación de la ranura superior |
CC de bajo voltaje (20 a 30 Vcc) |
| Tipo de fuente de alimentación de la ranura inferior |
Sin fuente de alimentación (00) |
| Aprobaciones de organismos reguladores |
Ninguna (opción 00) |
| Rango de voltaje de entrada |
20 a 30 Vcc |
| Factor de forma |
Módulo de media altura (encaja en la ranura designada en el extremo izquierdo de los racks 3500) |
| País de origen |
Estados Unidos (EE. UU.) |
| Peso de envío (calculado) |
5,00 kg |
Conexiones e interfaces
| Terminal / puerto |
Asignación de función / circuito |
| Entrada de CC (+) |
Conexión de alimentación positiva (20 a 30 Vcc) |
| Entrada de CC (-) |
Conexión de retorno negativo / común |
| Tierra del chasis |
Punto de terminación de tierra física / blindaje para redirigir el ruido de alta frecuencia |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
Esta unidad ocupa la mitad superior de la ranura de alimentación situada más a la izquierda de un bastidor 3500. Dado que esta referencia específica es un módulo único de CC de baja tensión (opción 04), sin una fuente secundaria en la ranura inferior (opción 00), no puede proporcionar funcionamiento redundante. Si posteriormente se exige alimentación de respaldo redundante en las instalaciones, la ranura inferior no puede adaptarse fácilmente sobre el terreno con un módulo incompatible; deberá actualizar todo el conjunto del módulo de entrada de alimentación para admitir dos alimentaciones de idénticas especificaciones de tensión.
Errores de aplicación y notas de ingeniería
Al instalar la opción de CC de baja tensión en entornos calurosos, asegúrese de que los armarios envolventes mantengan una ventilación activa. Los sistemas de CC de baja tensión y alta corriente presentan una mayor disipación térmica localizada en los terminales de conexión que sus equivalentes de CA de alta tensión. Además, la ranura inferior debe cubrirse con un panel ciego adecuado de media altura para conservar las rutas de convección de refrigeración previstas en el chasis y evitar la entrada de interferencias electromagnéticas (EMI).
Consejos de puesta en servicio y cableado
Para prevenir problemas de ruido en modo común en sondas de proximidad y canales sísmicos altamente sensibles, tienda líneas de alimentación de CC aisladas directamente desde una fuente de baterías industriales regulada, en lugar de utilizar líneas de la red eléctrica compartidas con variadores de frecuencia (VFD) o contactores inductivos de alta potencia. Utilice cable de cobre trenzado de un mínimo de 2,5 mm2 (14 AWG) para las líneas de entrada de CC, a fin de limitar la caída de tensión en tendidos largos, ya que una caída por debajo de 20 Vcc en los terminales de alimentación del bastidor activará inmediatamente una indicación de fallo por subtensión.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Nunca inserte ni retire un módulo de alimentación o su tarjeta de entrada trasera mientras la fuente de alimentación de entrada esté energizada. La formación de arcos eléctricos en los conectores de alimentación puede dañar los componentes internos de estado sólido y comprometer la integridad del plano posterior del sistema. Verifique el aislamiento eléctrico completo antes de proceder con las tareas de instalación o sustitución.
1
Montaje del módulo de entrada de alimentación (PIM): Fije firmemente la tarjeta PIM trasera en la ranura designada de la parte posterior del bastidor 3500 antes de insertar el módulo de alimentación frontal.
2
Inserción del módulo frontal: Deslice el módulo principal de alimentación en la ranura superior izquierda de media altura, siguiendo los rieles guía, hasta que encaje firmemente en el conector del plano posterior. Apriete a mano los dos tornillos prisioneros de ajuste manual.
3
Cableado y blindaje: Conecte las líneas de alimentación de 24 Vcc a los terminales de la tarjeta PIM trasera. Asegúrese de que el terminal de tierra del chasis esté conectado a la toma de tierra de punto único del armario mediante una pletina de cobre de baja impedancia.
4
Aplicación de alimentación y pruebas: Encienda el disyuntor principal de distribución de CC. Verifique que el LED verde «Supply OK» del panel frontal del módulo se encienda y permanezca fijo, confirmando la distribución de tensión nominal en los rieles.
