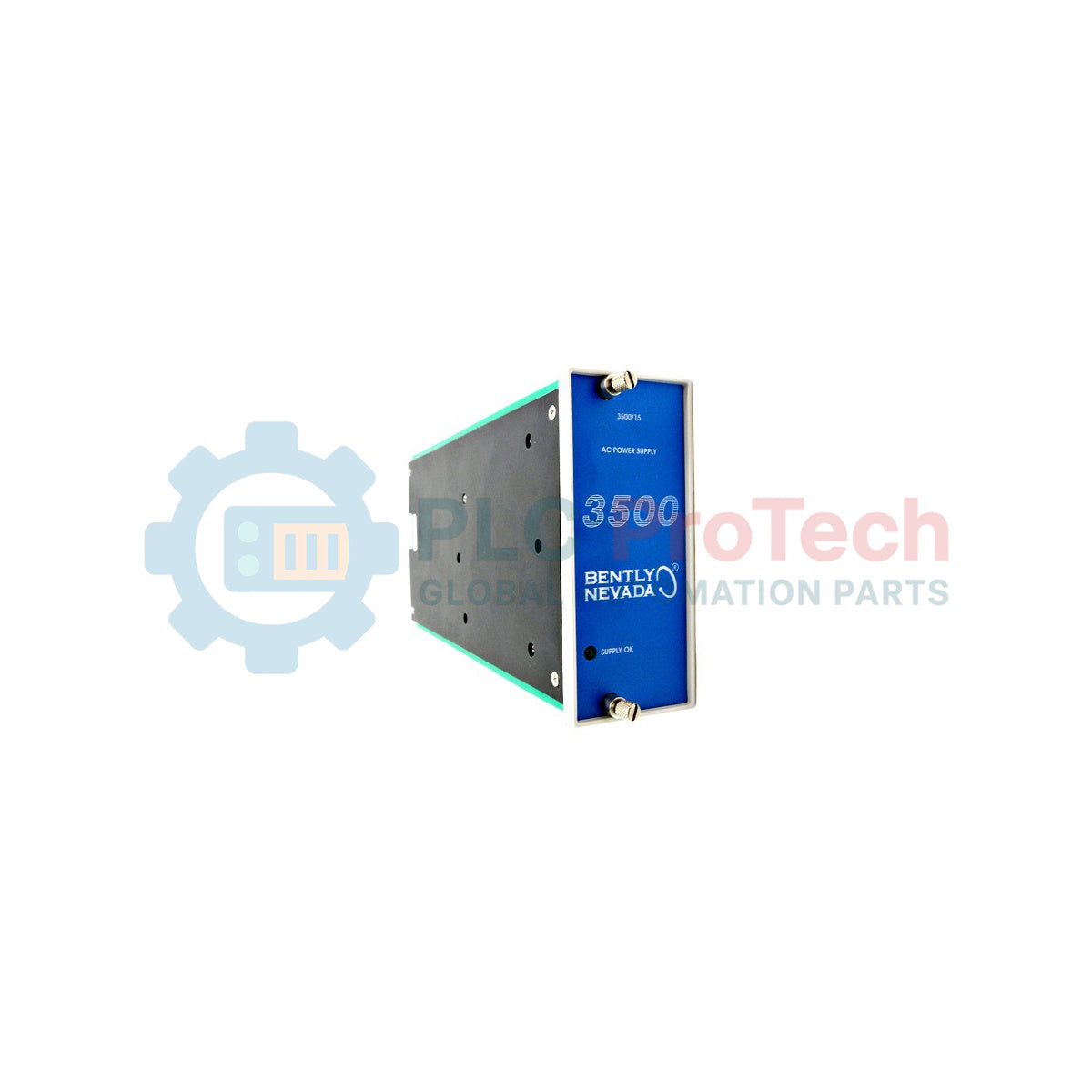

Bently Nevada 3500/15-05-05-00 Módulo de fuente de alimentación de CA universal

Descripción general del producto

El 3500/15-05-05-00 es un módulo de fuente de alimentación de media altura y alta disponibilidad, diseñado para proporcionar alimentación de CC regulada al sistema de protección de maquinaria Bently Nevada 3500. Esta 3500/15-05-05-00 configuración está diseñada específicamente para sistemas de alimentación con redundancia doble, utilizando dos entradas de CA universales para garantizar que el sistema de monitorización permanezca en línea incluso en caso de fallo de una fuente de alimentación. En sectores industriales críticos como el refinado de petróleo, la perforación marina y la generación de energía térmica, el sistema 3500 constituye la última línea de defensa para activos rotativos valorados en millones de dólares. Este módulo de fuente de alimentación actúa como la base de esa defensa; al ofrecer una protección superior contra sobretensiones y una regulación de voltaje precisa, elimina el riesgo de interrupciones en la monitorización causadas por transitorios eléctricos, evitando así costosas paradas no planificadas y garantizando un flujo continuo de datos sobre el estado mecánico.

Desglose del sufijo

El código de modelo 3500/15-05-05-00 especifica un perfil de hardware con doble entrada de CA para maximizar el tiempo de actividad del sistema:

• 3500/15: Serie base de la fuente de alimentación del sistema de protección de maquinaria 3500.

• 05 (fuente de alimentación inferior): Configurada para voltaje de CA universal, con aceptación de 85 a 264 VCA rms.

• 05 (fuente de alimentación superior): Fuente secundaria también configurada para voltaje de CA universal (85 a 264 VCA rms) para funcionamiento redundante.

• 00 (aprobación de organismos certificadores): Versión estándar sin certificaciones específicas para áreas peligrosas.

Especificaciones técnicas

Preguntas frecuentes sobre la integración del sistema

¿Admite este módulo el intercambio en caliente en un bastidor en funcionamiento?

Sí. El 3500/15-05-05-00 está diseñado para entornos de alta disponibilidad. Si dispone de una configuración con fuentes de alimentación redundantes, puede retirar y sustituir un módulo de fuente de alimentación mientras el otro continúa alimentando el bastidor, lo que garantiza que no se pierda la protección durante el mantenimiento.

¿Puedo combinar fuentes de alimentación de CA y CC en el mismo bastidor?

El bastidor 3500 admite opciones de CA y CC, pero el sufijo específico -05-05 indica que ambas ranuras están ocupadas por módulos de CA universal. Si sus instalaciones requieren una combinación de CA/CC para distintas redes eléctricas, será necesaria otra configuración de sufijo.

¿Qué importancia tiene la clasificación de CA «Universal»?

La clasificación «Universal» significa que el módulo se ajusta automáticamente a cualquier voltaje de entrada entre 85 y 264 VCA. Esto elimina la necesidad de puentes o interruptores manuales al instalar el sistema en distintas regiones del mundo con diferentes estándares eléctricos.

Guía de ingeniería e instalación

Redundancia y fuentes de alimentación

Para lograr una verdadera redundancia del sistema con el 3500/15-05-05-00, cada entrada de fuente de alimentación debe conectarse a una fuente físicamente independiente (por ejemplo, la fuente A de la red eléctrica principal y la fuente B de un sistema de alimentación ininterrumpida/UPS). Esto evita que el disparo de un único disyuntor desconecte todo el sistema de protección de maquinaria.

Gestión térmica en envolventes

La fuente de alimentación 3500 genera calor durante el proceso de conversión. Al instalar el bastidor en una envolvente sellada NEMA 4 o IP66, calcule la carga térmica total para garantizar que la temperatura interna del armario no supere los 65 grados C. Mantenga una separación de al menos 1 pulgada alrededor de las rejillas de ventilación del bastidor para permitir la convección natural.

Protección de entrada y seguridad de los fusibles

Asegúrese siempre de que las líneas de alimentación externas estén equipadas con dispositivos adecuados de protección contra sobretensiones (SPD). Aunque el 3500/15 incluye protección interna, las sobretensiones externas en entornos industriales exigentes pueden superar estos límites. Antes de retirar un módulo, compruebe que el interruptor de alimentación del panel frontal esté en la posición «Off» para evitar la formación de arcos en los conectores del panel posterior.
