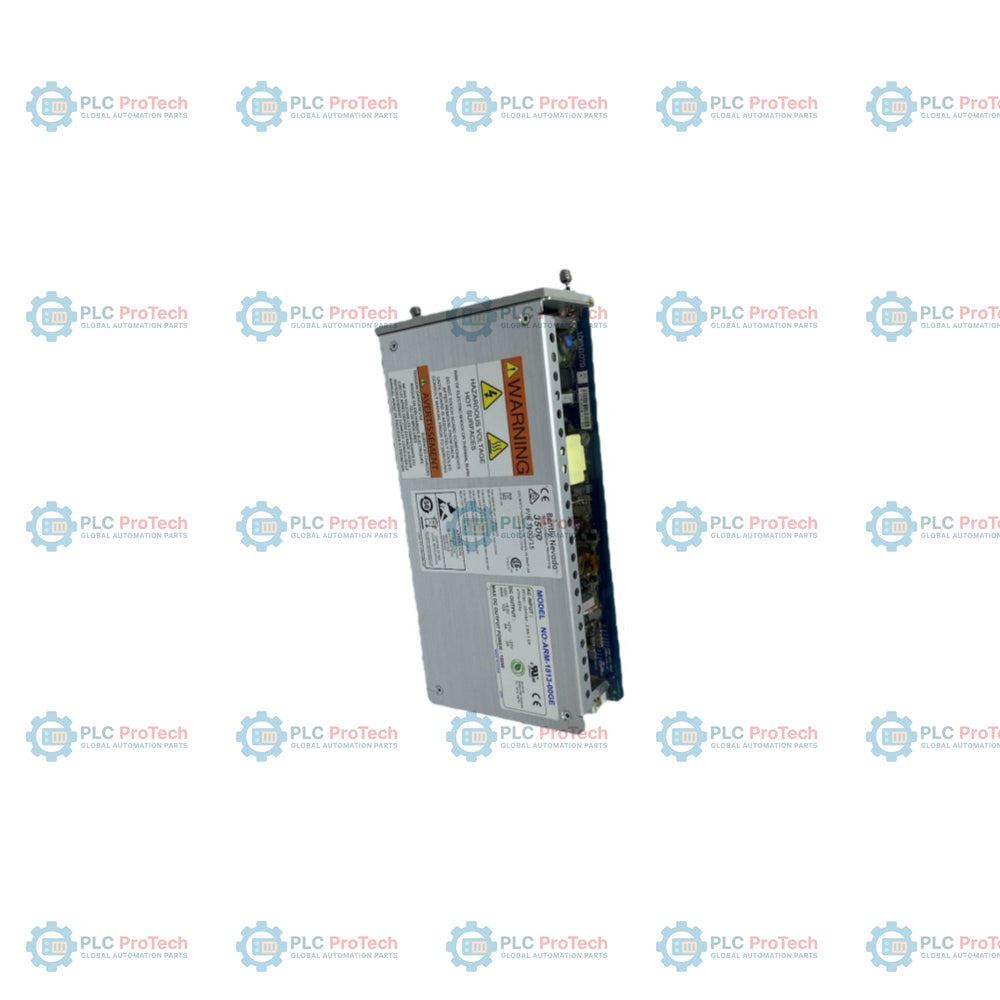

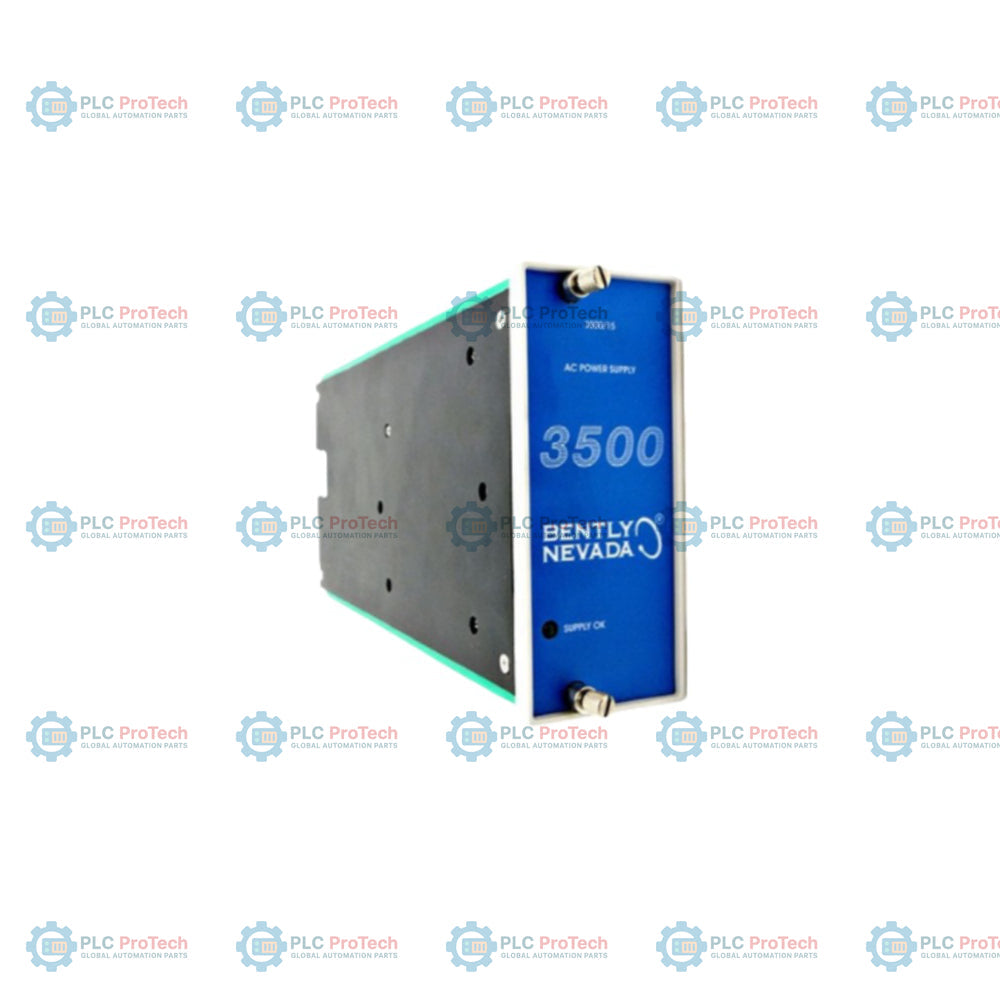

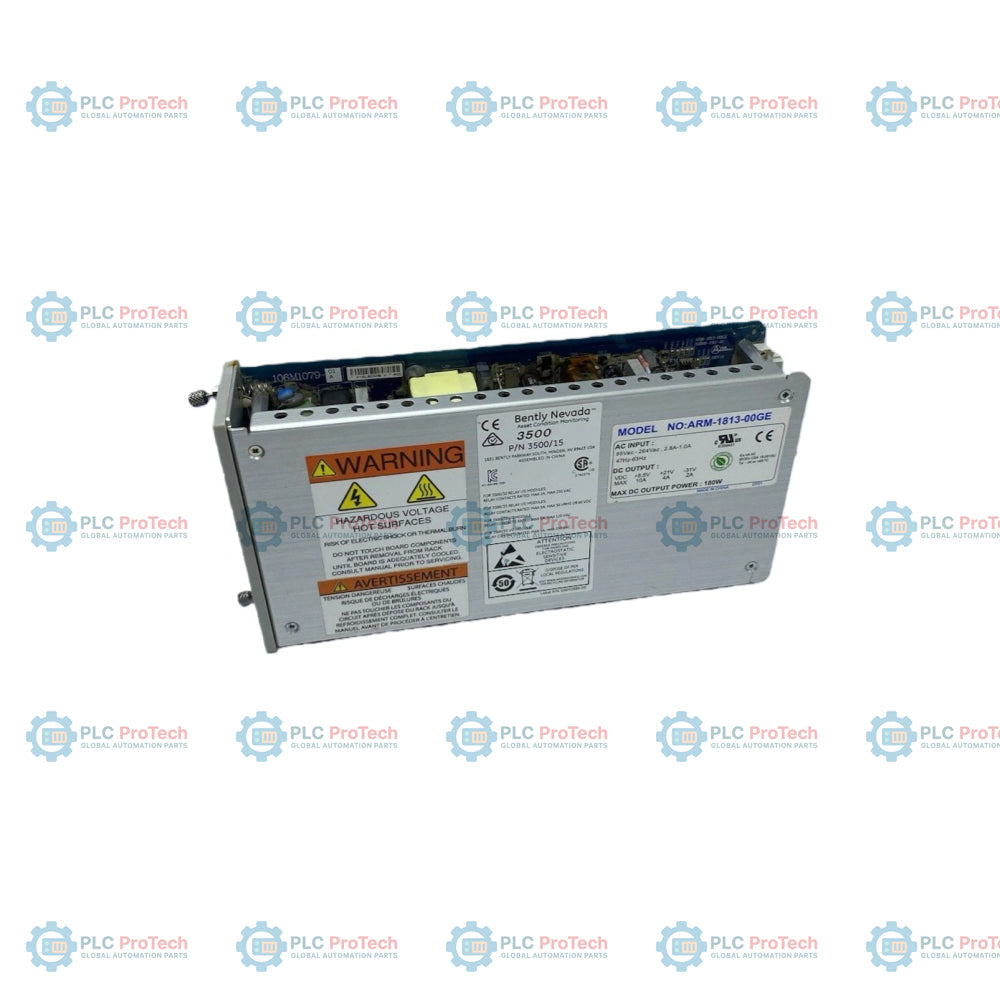

Fuente de alimentación de CC de alta tensión Bently Nevada 3500/15 114M5329-01

Descripción

El Bently Nevada 114M5329-01 es un módulo de fuente de alimentación de CC de alta tensión de media altura, diseñado para integrarse en el sistema de protección de maquinaria de la serie 3500. Este módulo de alimentación suministra corriente continua regulada a los planos de bus comunes, lo que garantiza tensiones operativas estables en las tarjetas de monitorización, diagnóstico y comunicaciones adyacentes instaladas en el bastidor del chasis. Funciona con un módulo de entrada de alimentación (PIM) de CC de alta tensión específico y admite cualquier combinación con una opción de alimentación de CA alternativa para conseguir rutas de alimentación dobles personalizadas. Cuando se configura en un sistema de alimentación dual, el 114M5329-01 facilita el equilibrado dinámico del hardware para respaldar aplicaciones continuas de protección de maquinaria en grandes plantas industriales.

Características

• Diseño de chasis de media altura optimizado para el montaje en la ranura de alimentación izquierda
• Capacidad real de alimentación dual en línea, con seguimiento fiable de la conmutación automática por fallo
• Separación física directa de las rutas críticas de seguridad de la maquinaria para evitar interrupciones técnicas del sistema
• Instalación totalmente intercambiable en caliente, que permite realizar tareas de mantenimiento con el sistema activo sin interrumpirlo

Aplicaciones

• Bastidores de protección de maquinaria que requieren alimentación estable desde baterías de subestaciones de corriente continua
• Plataformas de monitorización de velocidad de compresores, turbinas y bombas auxiliares industriales pesados
• Infraestructura de maquinaria crítica en refinerías de petróleo, plantas de procesamiento petroquímico y centrales eléctricas

Especificaciones técnicas

Directrices de instalación

• Asignación de ranuras: Deslice el módulo de media altura exclusivamente en las ranuras de alimentación designadas, situadas en el lado izquierdo del chasis del bastidor 3500.
• Configuración de redundancia: Instale el módulo de alimentación principal en la ranura inferior y el módulo de alimentación de respaldo secundario en la ranura superior para mantener una configuración de conmutación automática de respaldo.
• Compatibilidad del hardware: Verifique que la fuente de alimentación de CC de alta tensión esté emparejada exclusivamente con el módulo de entrada de alimentación (PIM) de CC de alta tensión moderno; es completamente incompatible con el hardware PIM de CC de alta tensión antiguo de la serie 3500.
• Operaciones de intercambio en caliente: Asegúrese de que al menos una fuente de alimentación secundaria permanezca completamente activa y operativa antes de retirar o sustituir un módulo, para evitar cualquier interrupción de la alimentación del chasis.
