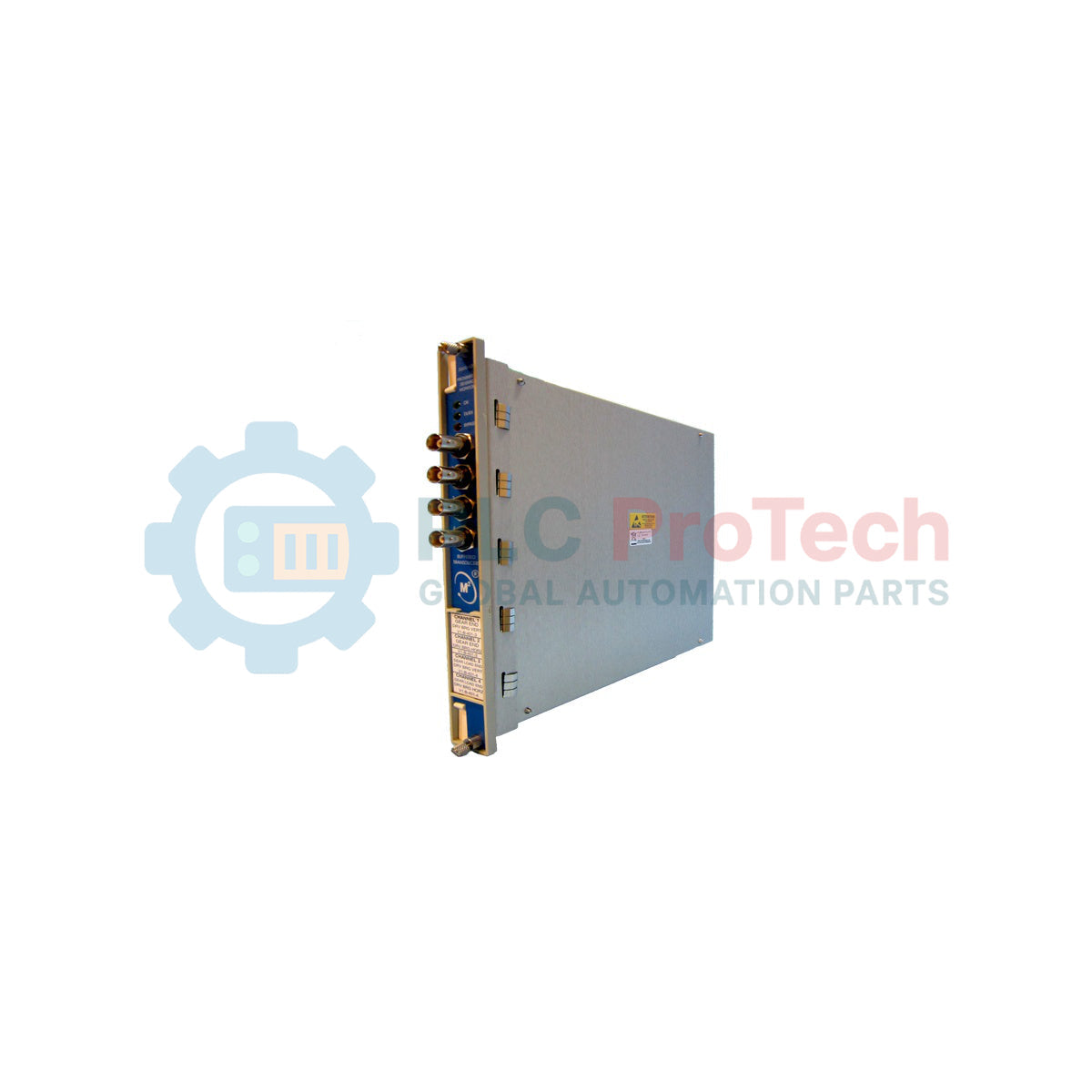

Bently Nevada 3500/42-01-CN Monitor sísmico de proximidad de la serie 3500

Descripción

Los sistemas de monitoreo continuo de maquinaria dependen de un acondicionamiento y procesamiento de señales de alta integridad. El 3500/42-01-CN es un monitor sísmico Proximitor de cuatro canales, diseñado para el sistema de protección de maquinaria Serie 3500 de Bently Nevada. Este módulo acepta señales de entrada de diversas sondas de proximidad, acelerómetros y transductores de velocidad, y las acondiciona para proporcionar mediciones de vibración radial, posición axial, expansión o velocidad. Compara estas señales acondicionadas con puntos de ajuste de alarma programables por el usuario para activar relés de protección y salvaguardar maquinaria rotativa crítica.

Esta configuración incorpora el módulo de E/S 128229-01, que cuenta con terminaciones internas para simplificar el cableado directamente dentro del conjunto del bastidor. La configuración "CN" especifica homologaciones de organismos reguladores propias de cada país, lo que garantiza el cumplimiento de las normas reglamentarias regionales designadas. El monitor utiliza una configuración integrada basada en software para establecer los parámetros de los canales, los niveles de alerta y los controles de derivación, asegurando una integración fluida con la plataforma de monitoreo de estado Bently Nevada System 1.

Características

• Cuatro canales independientes y totalmente programables para una protección versátil de la maquinaria.
• Compatible con sondas de proximidad, sensores de aceleración y transductores de velocidad.
• Se suministra con el módulo de E/S 128229-01, que cuenta con terminaciones internas para simplificar el cableado de campo.
• Monitoreo continuo de la amplitud, la fase y los parámetros generales de vibración de la máquina.
• LED de estado OK, Alerta y Peligro dedicados para un diagnóstico visual rápido en el panel frontal.
• Designación de homologación CN para el cumplimiento normativo regional local.

Aplicaciones

• Turbinas de vapor y turbinas de gas en instalaciones de generación eléctrica.
• Compresores y expansores industriales de varias etapas.
• Ventiladores y sopladores de torres de refrigeración de gran escala.
• Bombas y generadores de servicio pesado en procesos petroleros, gasísticos y petroquímicos.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el sistema de bastidor 3500 esté completamente desenergizado antes de instalar o retirar el módulo de monitoreo 3500/42-01-CN.
• Deslice el módulo principal de monitoreo en una ranura libre del panel posterior del bastidor 3500 y apriete los tornillos del chasis.
• Instale el módulo de E/S 128229-01 directamente detrás del monitor principal, en la ranura correspondiente del chasis posterior.
• Conecte el cableado de los sensores de campo al bloque de terminaciones internas, asegurándose de respetar la polaridad y la correspondencia de los canales.
• Coloque el cableado de campo lejos de los cables de CA de alta tensión para minimizar las interferencias electromagnéticas (EMI).
• Verifique el cumplimiento de la puesta a tierra; las líneas apantalladas deben terminarse en la conexión a tierra designada del bastidor y aislarse en el extremo del sensor.
