Descripción

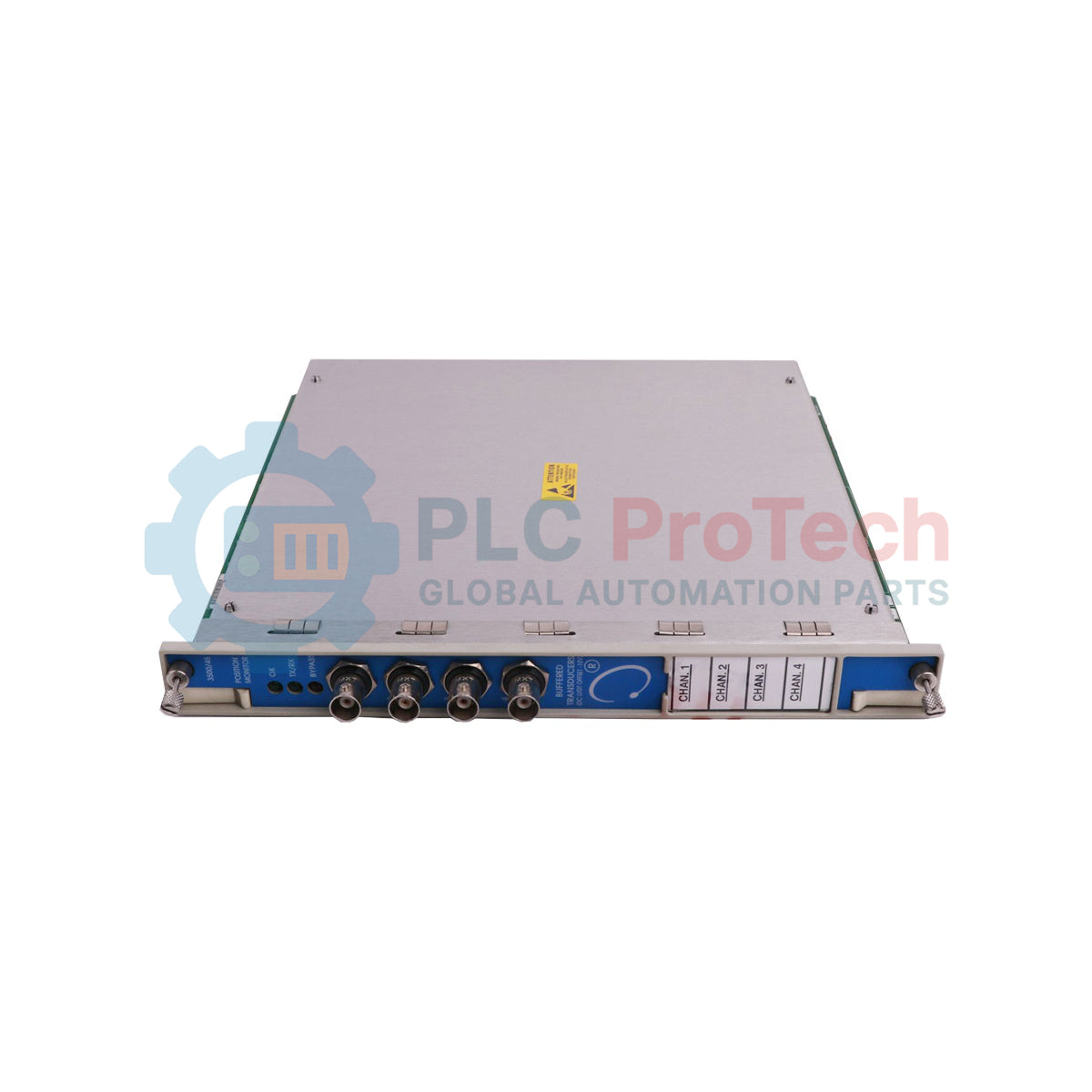

Al aceptar entradas de diversos transductores de proximidad, giratorios y de desplazamiento lineal, el Bently Nevada 3500/45-01-00 funciona como un monitor de posición de 4 canales altamente confiable dentro de la arquitectura de protección de maquinaria de la serie 3500. Este modelo específico cuenta con la configuración de módulo de E/S 01, que integra terminaciones internas diseñadas específicamente para conectarse directamente con sensores Proximitor, transductores potenciométricos giratorios (RPT) y transformadores diferenciales variables lineales de CC (DC LVDT) sin necesidad de bloques de terminales externos. Procesa señales de desplazamiento físico para evaluar continuamente el estado del activo, comparando los valores medidos con los puntos de ajuste de alarma configurados por el usuario para activar sistemas automatizados de parada de maquinaria y prevenir fallas catastróficas.
Características principales
-
Supervisión de cuatro canales: procesa simultáneamente hasta cuatro señales de transmisores independientes para el seguimiento de la posición en múltiples puntos.
-
Placa de terminación interna: la opción -01 proporciona puntos integrados de terminación del cableado, lo que reduce el espacio ocupado en el gabinete y la mano de obra de instalación.
-
Compatibilidad versátil con sensores: integración directa con sondas de proximidad estándar, sensores de posición lineal (LVDT) y potenciómetros giratorios.
-
Protección de maquinaria integrada: compara continuamente las lecturas activas con los límites de alerta y peligro para activar las salidas de relé.
-
Autodiagnóstico integral: supervisión constante de la integridad del circuito del transductor, el estado de la alimentación y las fallas del hardware interno.
Aplicaciones industriales
- Supervisión de la posición de las válvulas de control y del regulador de turbinas de vapor.
- Seguimiento de la expansión térmica de la carcasa de turbinas de gas.
- Supervisión del desplazamiento axial del collarín de empuje en generadores hidroeléctricos.
- Protección de la posición axial del eje en compresores y bombas industriales pesados.
Especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Bently Nevada (Baker Hughes) |
| Serie del modelo |
Sistema de protección de maquinaria serie 3500 |
| Número de pieza / SKU |
3500/45-01-00 |
| Tipo de módulo de E/S |
Módulo de E/S de posición con terminaciones internas (Proximitor, RPT, DC LVDT) |
| Aprobaciones de organismos reguladores |
00 = Ninguno (grado industrial estándar) |
| Temperatura de funcionamiento |
-30 °C a +65 °C (-22 °F a +150 °F) |
| Temperatura de almacenamiento |
-40 °C a +85 °C (-40 °F a +185 °F) |
| Humedad relativa |
95 % sin condensación |
| Requisitos de espacio en rack |
1 ranura frontal de altura completa (requiere una tarjeta de E/S trasera compatible) |
| Dimensiones (alto x ancho x profundidad) |
24,13 cm x 2,44 cm x 24,18 cm (9,50 in x 0,96 in x 9,52 in) |
| Peso neto |
0,91 kg (2,0 lb) |
| Peso de envío (calculado) |
2,0 kg (4,4 lb) |
| País de origen |
Estados Unidos de América |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
El 3500/45-01-00 está codificado por hardware para terminaciones internas. Si su instalación utiliza bloques de terminación externos o estructuras de terminación externas en bus, debe adquirir la versión 3500/45-02-XX. Al intercambiar tarjetas dentro de un bastidor 3500 activo, asegúrese de que el firmware del plano posterior esté actualizado para admitir los cambios de versión, ya que las revisiones antiguas del plano posterior pueden requerir una actualización de la asignación de canales mediante software a través del software de configuración del bastidor 3500.
Errores de aplicación y notas de ingeniería
Un punto de fallo común en las integraciones de LVDT de CC es la sobrecarga de alimentación del sensor. Aunque el módulo de E/S de terminación interna -01 proporciona tensión de excitación de CC, el consumo de corriente acumulado de cuatro LVDT activos de alta potencia puede sobrecargar los reguladores de alimentación integrados del módulo. Si utiliza cables de campo largos o sensores de alta corriente, mida cuidadosamente la impedancia del circuito para evitar el estrés térmico de la tarjeta de E/S, que normalmente provoca fallos de diagnóstico intermitentes «Not OK» en los canales.
Consejos de puesta en servicio y cableado
Asegúrese de que las pantallas de todos los sensores terminen únicamente en el terminal de tierra de instrumentación designado del módulo de E/S 3500/45. No conecte la pantalla a tierra en el extremo del sensor, ya que esto crea un bucle de tierra capaz de inducir ruido en la señal de desplazamiento de alta impedancia. Al realizar la calibración de cero y span para RPT o LVDT, verifique que el acoplamiento mecánico esté completamente conectado al elemento de la máquina antes de ejecutar el asistente de configuración, para evitar recortar los umbrales de señal alta o baja.
Directrices de instalación
ADVERTENCIA CRÍTICA: Nunca inserte ni retire el monitor 3500/45 ni su módulo de E/S complementario mientras el bastidor 3500 esté energizado. El intercambio en caliente de estos módulos sin poner el bastidor en modo «Bypass» puede provocar señales de disparo falsas en los circuitos de protección adyacentes y dañar componentes de montaje superficial altamente sensibles en la interfaz del plano posterior.
1
Desenergice la fuente de alimentación principal del bastidor y asegure los circuitos del cableado de campo poniendo los relés de disparo de la maquinaria activa en el estado «Bypass».
2
Deslice el módulo de procesamiento principal 3500/45 en la ranura frontal designada del bastidor, asegurándose de que los rieles guía de la tarjeta estén perfectamente alineados antes de asentar firmemente el conector.
3
Instale el módulo de E/S de terminación interna -01 en la ranura correspondiente de la parte posterior del bastidor y apriete todos los tornillos de montaje del chasis.
4
Conecte el cableado de campo al bloque de terminales, verificando las asignaciones de pines para las interfaces Proximitor, RPT o LVDT con el plano de ingeniería antes de aplicar alimentación.
