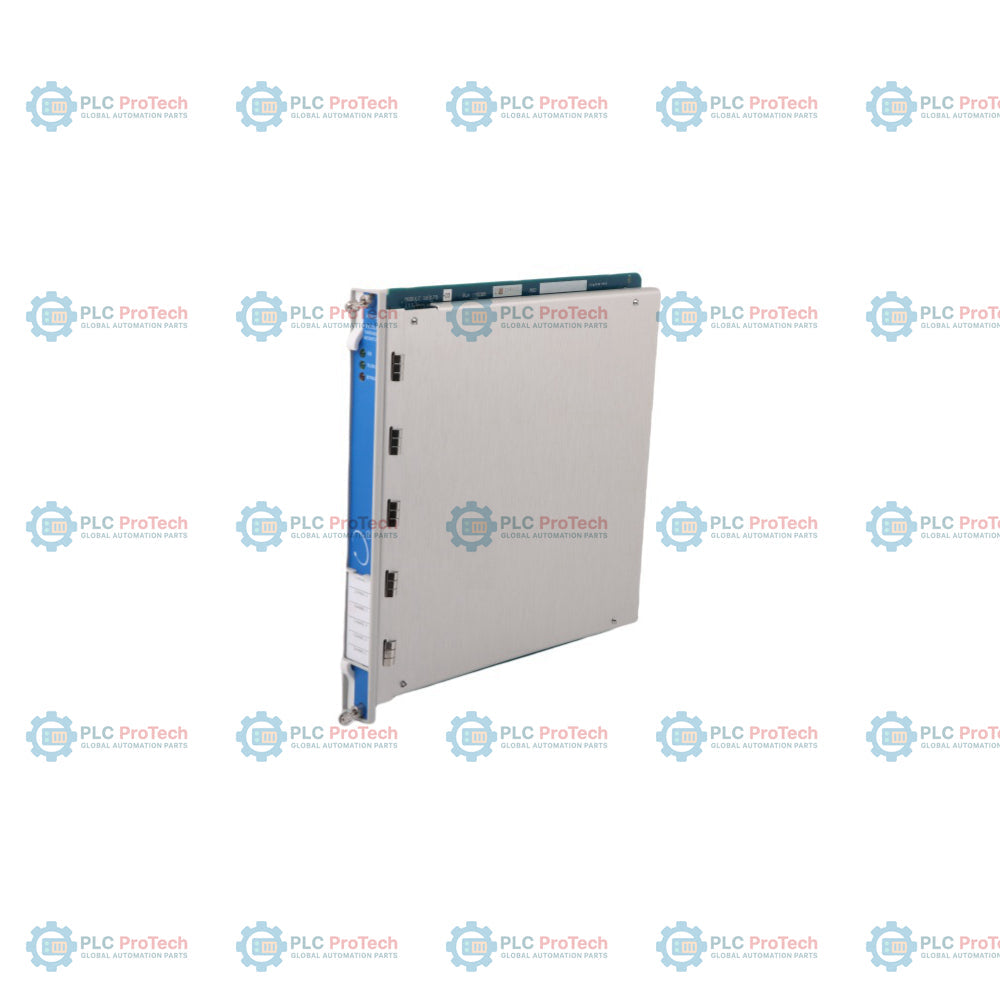

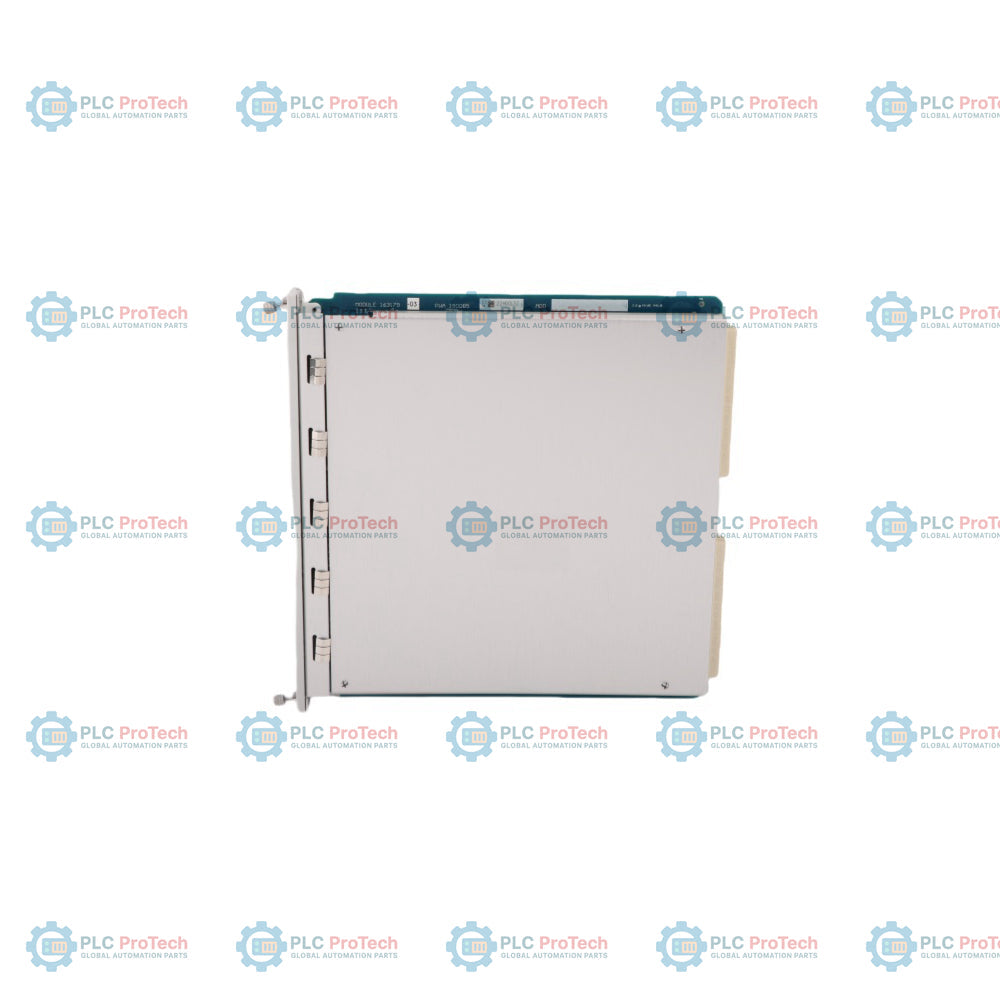

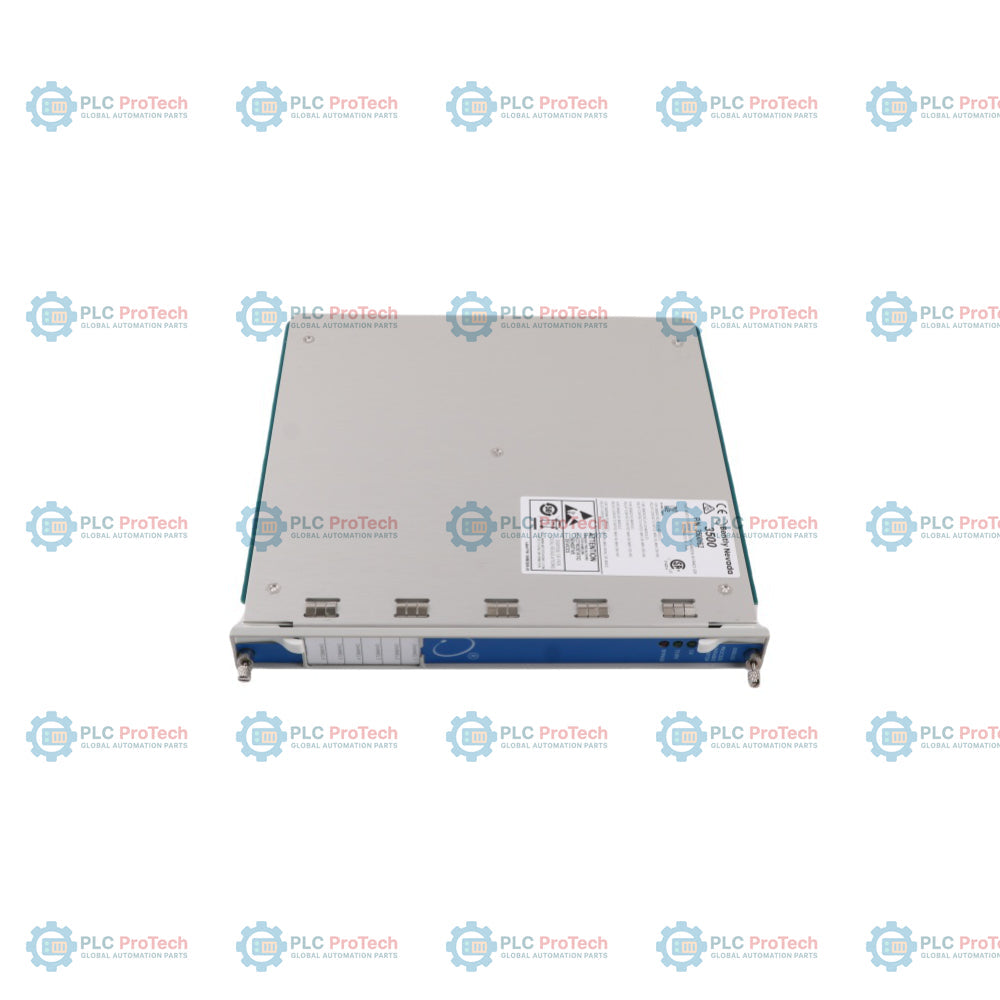

Bently Nevada 3500/62 163179-03 Monitor de variables de proceso

Descripción

El 3500/62 monitor de variables de proceso, identificable mediante el número de pieza 163179-03, es un instrumento de hardware de 6 canales diseñado para procesar parámetros críticos de maquinaria que requieren supervisión continua, incluidas presiones, caudales, niveles y temperaturas. El módulo se conecta con transmisores de campo externos para aceptar bucles de corriente de +4 a +20 mA o cualquier entrada de tensión proporcional con escala entre -10 VCC y +10 VCC. Ejecuta el acondicionamiento de señales en tiempo real, asignando los valores sin procesar a un rango configurado de hasta 20.000 unidades digitales y comparando estas variables de proceso en tiempo real con puntos de ajuste de alarma de dos niveles, inferior y superior, programables por el usuario (Alerta y Peligro). Mediante la placa posterior 3500, la unidad proporciona indicadores deterministas del estado de la maquinaria para el personal de operaciones y mantenimiento, ofrece funciones de lógica de votación para arquitecturas redundantes modulares triples (TMR) y se conecta directamente con la capa de configuración del bastidor del sistema para mantener la protección automatizada de la maquinaria.

Características

• Seis canales de medición de alta densidad programables por software.
• Opciones de entrada analógica seleccionables compatibles con entradas de ±10 VCC y de 4-20 mA.
• Matriz de alarmas programable compatible con variables de Alerta y Peligro, con retardos de tiempo discretos inferiores a un segundo.
• Acondicionamiento digital integrado de la señal que elimina la necesidad de calibración en campo.
• Diagnóstico mediante LED integrado para la verificación en tiempo real del estado del módulo y del intercambio de datos con la placa posterior del bastidor.

Aplicaciones

• Supervisión de la presión de la línea de suministro y del flujo de fluido del sistema hidrodinámico de aceite lubricante.
• Seguimiento de la presión de la etapa del compresor o del punto de aspiración de turbinas de gas.
• Integración del nivel de líquido de proceso de la carcasa de bombas industriales y del circuito de distribución térmica.
• Supervisión de la presión del pistón de equilibrado y de la expansión de la carcasa en maquinaria de proceso.

Especificaciones técnicas

Directrices de instalación

• Puesta a tierra y apantallamiento: Conecte los apantallamientos de los cables de instrumentación estrictamente a las ubicaciones de terminales designadas del módulo de E/S posterior, asegurándose de que el apantallamiento permanezca aislado en el extremo del sensor de campo para minimizar las interferencias electromagnéticas.
• Asignación de ranuras: Inserte el módulo de hardware principal en cualquier ranura de altura completa situada a la derecha del módulo de interfaz de datos transitorios dentro del chasis 3500.
• Tendido de cables: Mantenga los pares de señalización de los transmisores de baja tensión separados de los relés de control de CA activos y de los lazos de alimentación de la maquinaria para evitar el acoplamiento de ruido inductivo.
• Gestión térmica: Mantenga zonas despejadas por encima y por debajo del chasis del rack 3500 para garantizar una ventilación pasiva y una refrigeración por aire sin obstáculos.

Preguntas frecuentes técnicas y de adquisiciones

Q: ¿Puede esta pieza específica manejar una combinación de señales de tensión y corriente en sus seis ranuras?

A: No, la arquitectura del hardware de entrada está determinada por el tipo específico de módulo de E/S posterior emparejado con la ranura, lo que significa que los seis canales deben configurarse uniformemente como lazos de tensión o de corriente.

Q: ¿Cuál es la importancia del número de pieza 163179-03 con respecto a la referencia general del modelo?

A: El número 163179-03 define la designación exacta de repuesto de fábrica de la propia tarjeta del módulo principal de monitorización de variables de proceso orientado hacia el frente.

Q: ¿Cómo responde el sistema si uno de los lazos de corriente de entrada cae significativamente por debajo del umbral de 4 mA?

A: El monitor interpreta una señal de corriente por debajo del rango como una falla del transductor, desactiva el indicador de estado de canal OK para evitar disparos falsos y registra un código de error Not OK.

Q: ¿Se requiere calibración externa para la capa de procesamiento analógico durante las comprobaciones anuales de los instrumentos?

A: No se necesitan rutinas de calibración física porque todas las variables de escalado, compensaciones de tensión y unidades de ingeniería se calculan matemáticamente mediante el entorno de configuración digital.

Q: ¿Cuál es el impacto funcional de activar el LED de derivación del panel frontal?

A: El indicador señala que se ha suprimido la matriz de accionamiento de alarmas para uno o más lazos de proceso, lo que impide que el hardware accione las desconexiones de maquinaria de emergencia posteriores durante el mantenimiento de sensores activos.
