Bently Nevada 3500/92-04-01-CN Módulo de puerta de enlace de comunicaciones de la serie 3500

SKU 3500/92-04-01-CN

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: Bently Nevada
Número de producto: 3500/92-04-01-CN
País de origen:Estados Unidos
Tipo de producto: Módulos de puerta de enlace de comunicaciones
Pago: Transferencia bancaria, Western Union
Peso: 320g
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

Al integrarse perfectamente en el sistema de protección de maquinaria 3500, el Bently Nevada 3500/92-04-01-CN establece una pasarela digital de alto rendimiento para transmitir diagnósticos críticos de maquinaria a sistemas host externos. Este módulo de comunicación procesa datos de otros módulos de monitorización del bastidor y transmite valores, estados y alarmas mediante enlaces serie o Ethernet. Esta configuración específica incorpora un módulo de E/S Ethernet/RS485 Modbus con memoria baja y aprobaciones CN de organismos reguladores específicas del país, diseñado para cumplir estrictas normas técnicas y de seguridad en campo.

Características

Protocolos de comunicación flexibles: admite Modbus RTU mediante RS485 y Modbus TCP/IP mediante Ethernet.
Acceso a datos en tiempo real: transmite valores de canales, estados, niveles de alerta y listas de eventos del sistema a los controladores host.
Integración compacta: ocupa una sola ranura en el bastidor 3500, lo que reduce el espacio ocupado en el panel.
Mapeo de diagnósticos robusto: los registros personalizables permiten una alineación eficiente con DCS o SCADA.

Aplicaciones

Integración de turbomaquinaria de generación eléctrica con redes de control de planta.
Arquitecturas de control de seguridad de procesos petroquímicos y de refinería.
Supervisión remota del estado de compresores y turbinas de gas.
Concentración de datos de SCADA distribuido y del historiador de planta.

Especificaciones técnicas

Parámetro	Especificación
Fabricante	Bently Nevada
Número de modelo/pieza	3500/92-04-01-CN
Serie del sistema	Sistema de protección de maquinaria 3500
Opción de módulo de E/S	04 (módulo de E/S Ethernet / RS485 Modbus)
Opción de memoria	01 (memoria baja)
Opción de aprobación de organismos reguladores	CN (aprobaciones específicas del país: China)
Consumo de energía	5,6 vatios típicos (con el módulo de E/S RS485 instalado)
País de origen	Estados Unidos (EE. UU.)
Peso de envío	3,0 kg

Conexiones e interfaces

Tipo de interfaz	Descripción del puerto / asignación de pines
Puerto Ethernet	Conector RJ-45 compatible con el protocolo Modbus/TCP
Puerto RS485	Conexiones de bloques de terminales estándar para configuraciones multidrop diferenciales de 2 o 4 hilos
Puerto de configuración	Conexión del panel frontal para utilidades de configuración del módulo

Información empírica de ingeniería

Modelos alternativos y compatibilidad

Este módulo sustituye a las pasarelas de comunicación antiguas en arquitecturas 3500 heredadas. Asegúrese de que 3500 Rack Configuration Software esté actualizado a la versión 4.0 o posterior para asignar correctamente la huella de hardware 04 (Ethernet/RS485). Tenga en cuenta que la variante de modelo con poca memoria (01) no puede almacenar registros de eventos de alta densidad en comparación con las equivalentes de alta memoria; verifique las demandas de sondeo de su controlador antes de realizar un intercambio en caliente.

Problemas de aplicación y notas de ingeniería

Al implementar la interfaz RS485 en entornos industriales ruidosos, minimice las interferencias EMI tendiendo las líneas de comunicación separadas de los arrancadores de motores de alta tensión y de los cables de salida de los variadores de frecuencia. Un modo de fallo común en la versión con poca memoria es el desbordamiento del búfer de registros causado por velocidades de sondeo del host elevadas; no configure frecuencias de sondeo inferiores a 500 milisegundos.

Consejos de puesta en servicio y cableado

Para los tendidos seriales RS485, instale una resistencia de terminación de 120 ohmios en el nodo físico situado absolutamente al final de la línea para evitar la reflexión de la señal. Conecte siempre la pantalla del cable únicamente al terminal de tierra de instrumentación del bastidor del rack 3500. Las pantallas flotantes en tendidos de cable largos pueden generar corrientes elevadas en trayectorias de bucles de tierra.

Directrices de instalación

ADVERTENCIA CRÍTICA: Desenergice los módulos de alimentación principales del 3500 antes de insertar o extraer físicamente el módulo de E/S posterior. Intentar insertar el conjunto de E/S Ethernet RS485 mientras está energizado puede provocar transitorios de alta tensión en el plano posterior, con riesgo de fallos en el hardware de los módulos de monitorización adyacentes.

1 Inserte el módulo principal en la ranura designada de la parte frontal del rack 3500, asegurándose de que los rieles guía queden alineados. Apriete los tornillos cautivos.

2 Alinee y deslice el módulo de E/S Modbus Ethernet/RS485 en la ranura correspondiente de la parte posterior del rack y apriete manualmente los elementos de fijación.

3 Conecte los cables de comunicación (Ethernet RJ-45 o pares RS485 apantallados) y conecte las pantallas a tierra de acuerdo con las normas eléctricas industriales locales.

4 Encienda el rack y cargue los mapas de registros correctos mediante la utilidad 3500 Rack Configuration Software.

Preguntas frecuentes

¿Qué opciones de configuración representa el sufijo -04-01-CN?

El sufijo -04 designa la interfaz del módulo de E/S Modbus Ethernet y RS485. El sufijo -01 indica la versión de hardware con poca memoria. El sufijo -CN indica aprobaciones específicas del país, optimizadas para instalaciones que requieren un cumplimiento normativo específico.

¿Cuál es el consumo de energía típico de la gateway durante el funcionamiento?

Cuando se combina con el módulo de E/S Modbus RS485, el dispositivo normalmente consume 5,6 vatios de energía del panel posterior del rack.

¿Puedo consultar este módulo gateway simultáneamente mediante Ethernet y RS485?

Sí. Las interfaces de la gateway admiten comunicaciones simultáneas duales, lo que permite el acceso en paralelo mediante Modbus TCP a través de Ethernet y Modbus RTU a través de RS485.

¿Cuál debería ser el intervalo mínimo de consulta de Modbus para la variante con poca memoria?

Para evitar cuellos de botella en la comunicación y tiempos de espera agotados de la CPU, se recomienda encarecidamente configurar la velocidad de consulta del DCS o PLC maestro en 500 milisegundos o más.

View all FAQs →

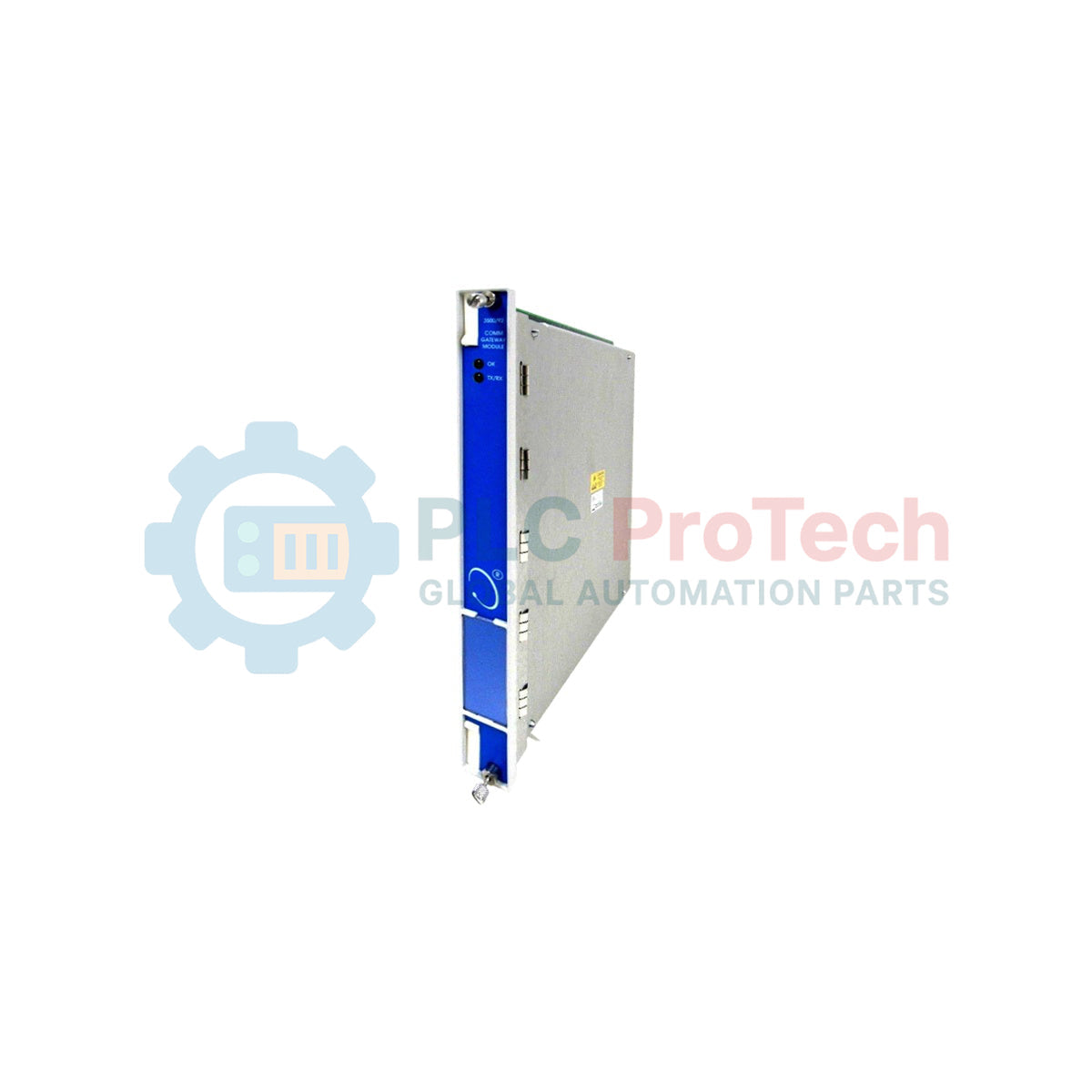

3500/92-04-01-CN | Bently Nevada | 3500/92 Communication Gateway
