Fabricante: Bently Nevada
Número de producto: 350500-00-00-00-11-00
País de origen:Estados Unidos
Tipo de producto: Amplificador de carga de presión dinámica
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 810g
Dimensiones: 70,9 mm x 89,4 mm x 31,8 mm
Puerto de envío: Xiamen
Garantía: 12 meses

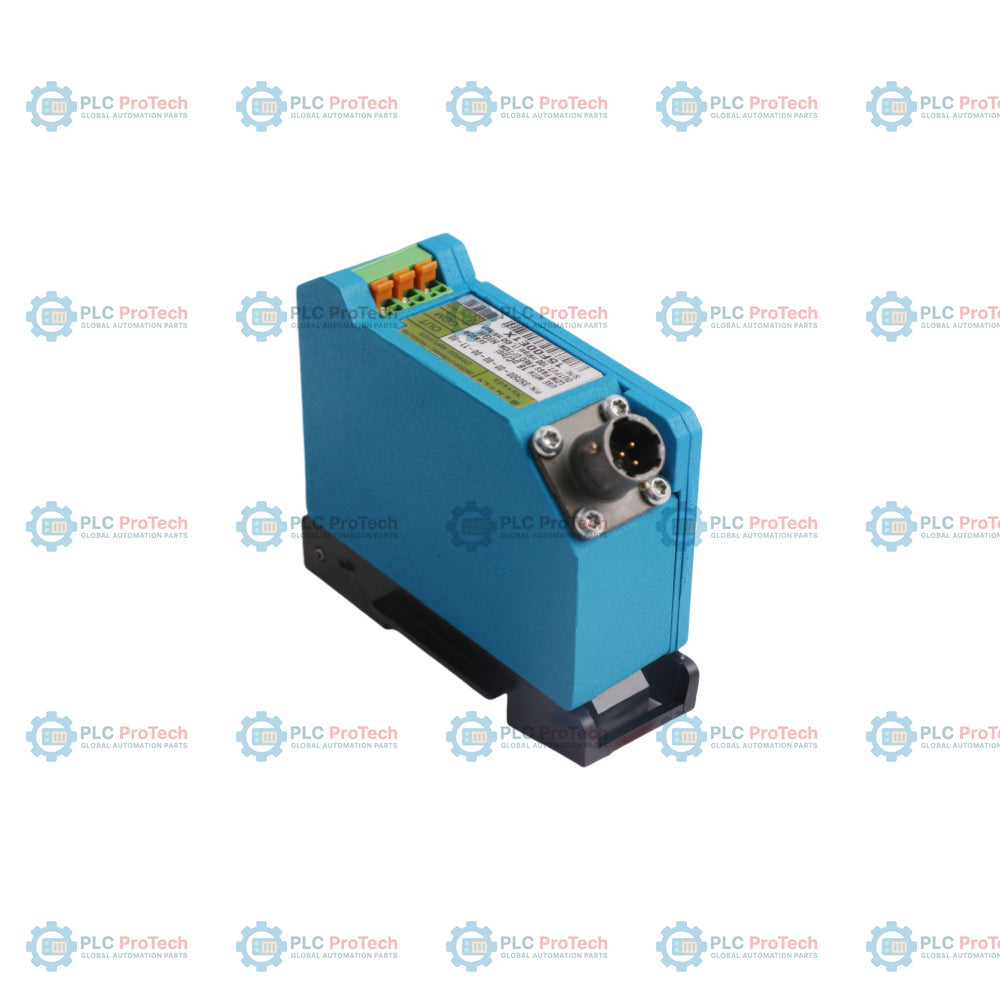

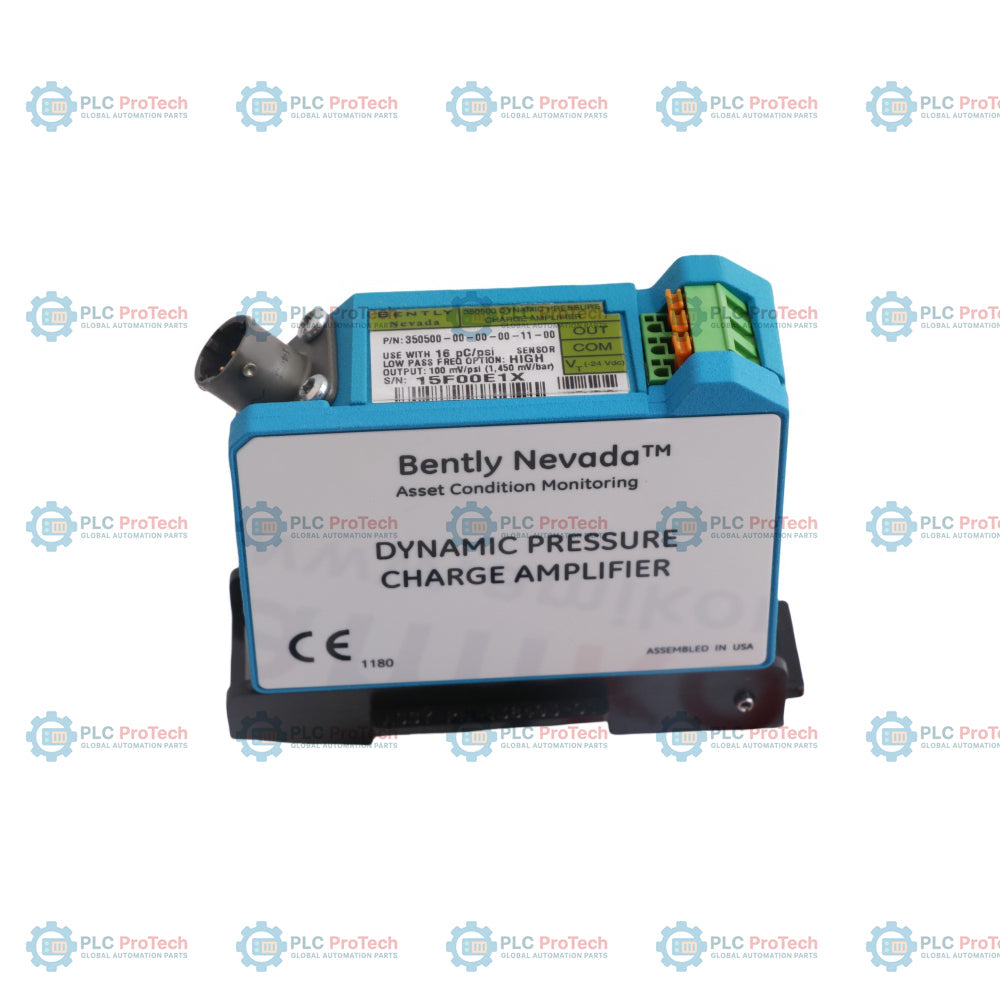

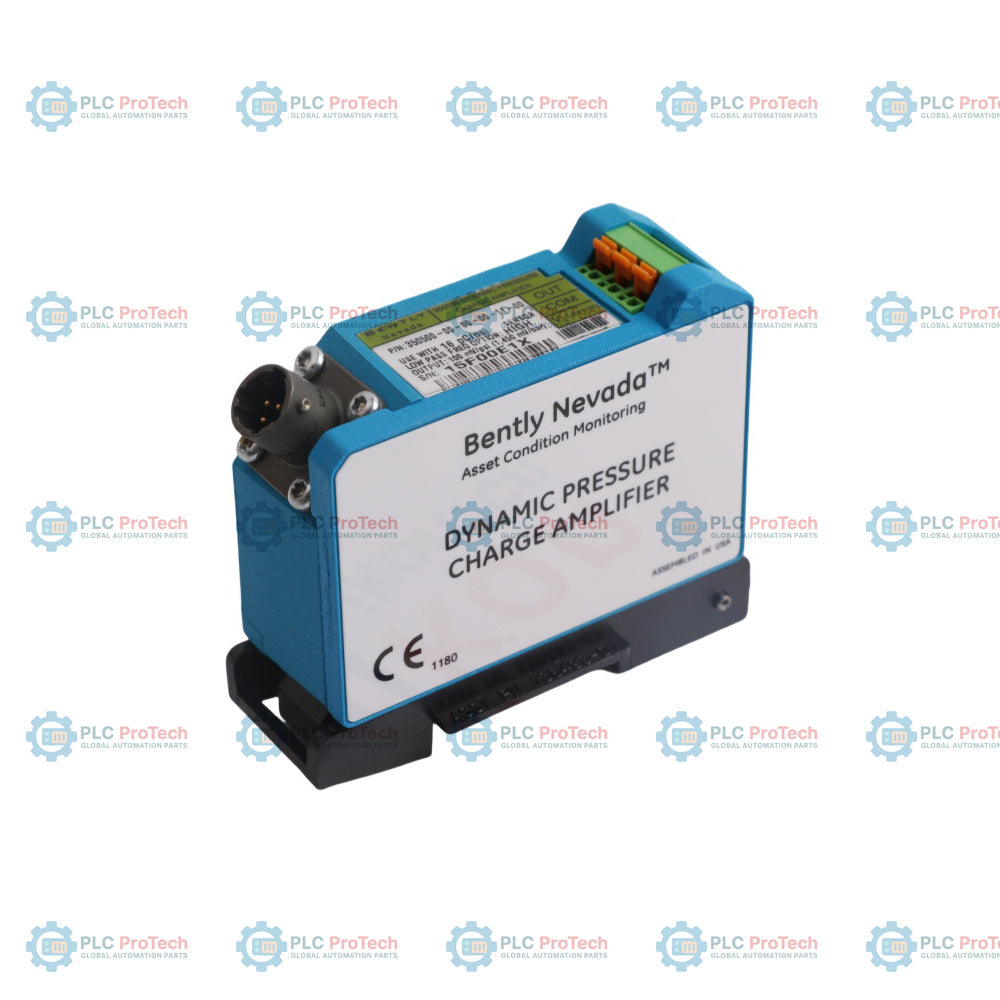

El Bently Nevada 350500-00-00-00-11-00 es un amplificador de carga para presión dinámica (DPCA) diseñado como componente fundamental de acondicionamiento de señales para aplicaciones especializadas de supervisión de turbinas de gas. Su función principal es supervisar las pulsaciones de presión de alta frecuencia que se producen debido a la inestabilidad de la combustión dentro de motores industriales de turbinas de gas.
El sistema completo de detección incluye un sensor de presión piezoeléctrico acoplado por carga, un cable de interconexión especializado de bajo ruido, el amplificador de carga 350500 y un dispositivo de supervisión externo. El sensor piezoeléctrico de alta temperatura convierte las fluctuaciones de presión dinámica detectadas en una señal de carga electrostática sin procesar, escalada en picoculombios por unidad de presión (pC/psi o pC/bar). El 350500-00-00-00-11-00 se conecta a este sensor para convertir la señal de carga de alta impedancia en una salida de voltaje de baja impedancia. Esta señal de voltaje procesada es totalmente compatible con dispositivos de supervisión montados en bastidor, como el Bently Nevada 3500/64 Dynamic Pressure Monitor. La interfaz eléctrica estándar entre el monitor y el amplificador de carga suministra alimentación de -24 Vcc, común de instrumentación y rutas de retorno de señal a través del mismo diseño exacto de cableado estructural utilizado por los sistemas estándar de sondas de proximidad de Bently Nevada.
La configuración del modelo 350500-00-00-00-11-00 se deriva directamente de las opciones oficiales de configuración del producto:
| Categoría | Parámetro | Especificación |
| Fabricante | Marca | Bently Nevada |
| Modelo / Sufijo | Número de pieza | 350500-00-00-00-11-00 |
| Requisitos de alimentación | Voltaje (sin barreras de seguridad) | -19,60 Vcc a -26 Vcc (en el módulo) |
| Voltaje (con barreras de seguridad) | -17,75 Vcc a -26 Vcc (en el módulo) | |
| Corriente de alimentación (sin carga) | 14,68 mA máximo, 11,69 mA típico | |
| Parámetros de entrada | Sensibilidad de entrada (opción 00) | 16 pC/psi (232 pC/bar) |
| Capacitancia polo a polo esperada | 60 a 90 picofaradios | |
| Parámetros de salida | Sensibilidad de salida (opción 00) | 100 milivoltios/psi (1,45 voltios/bar) ±2 % a 150 Hz |
| Rango dinámico | ±50 psi pk | |
| Relación de rechazo en modo común | -40 dB o mejor en la banda pasante | |
| Resistencia de salida | 50 ohmios típicos | |
| Características físicas | Peso | 246 gramos (8,7 oz) |
| Tipo de montaje | Montaje en riel DIN de 35 mm | |
| Límites ambientales | Temperatura de funcionamiento | -20 grados Celsius a +70 grados Celsius (-4 grados Fahrenheit a +158 grados Fahrenheit) |
| Temperatura de almacenamiento | -40 grados Celsius a +85 grados Celsius (-40 grados Fahrenheit a +185 grados Fahrenheit) | |
| Límites de humedad | 0 % a 95 % de humedad relativa, sin condensación | |
| Conexiones de campo | Tipo de conector de alimentación/señal | Regleta de terminales SpringLoc de tres conductores |
| Tamaño del cable (sin punteras) | 0,2 mm2 a 1,5 mm2 (16 a 24 AWG) | |
| Tamaño del cable (con punteras) | 0,25 mm2 a 0,75 mm2 (18 a 23 AWG) | |
| Tipo de cable recomendado | Tríada blindada de tres conductores | |
| Distancia máxima del lazo de monitorización | 305 metros (1000 pies) | |
| Interfaz del sensor | Tipo de conector del sensor | Conector MIL de tres pines MS31128-3P (se acopla con MS3116F8-3S o equivalente) |
| Terminal / Conector | Función |
| Terminal SpringLoc 1 | Entrada de alimentación (alimentación nominal de -24 Vcc desde el monitor del bastidor) |
| Terminal SpringLoc 2 | Común del instrumento (tierra de señal y referencia de retorno) |
| Terminal SpringLoc 3 | Salida de señal de voltaje de baja impedancia al sistema de monitorización |
| Conector MIL MS31128-3P | Interfaz de entrada dedicada de tres pines con cable de sensor piezoeléctrico de bajo ruido |
| Categoría | Parámetro | Especificación |
| Fabricante | Marca | Bently Nevada |
| Modelo | Número de pieza | Opción de montaje DIN 350500 |
| Documento de datos técnicos | Número de documento | 145828 Rev. W |
| Dimensiones mecánicas | Altura | 2,79 pulgadas MÁX. (70,9 mm) |
| Ancho (base estándar) | 3,52 pulgadas MÁX. (89,4 mm) | |
| Ancho (base extendida/de interfaz) | 3,63 pulgadas MÁX. (92,2 mm) | |
| Profundidad total | 1,25 pulgadas MÁX. (31,8 mm) | |
| Herrajes de montaje | Tipo de perfil | Huella de montaje en riel DIN estándar de 35 mm |
¿Cuál es la función principal del amplificador de carga 350500?
Convierte las señales de carga electrostática de alta impedancia generadas por un sensor de presión piezoeléctrico en una salida de voltaje estable de baja impedancia.
¿Qué problema industrial específico ayuda a detectar este módulo?
Monitorea las pulsaciones de presión dinámica de alta frecuencia causadas por la inestabilidad de la combustión en entornos de turbinas de gas.
¿Cuál es la sensibilidad de entrada configurada de fábrica para este número de pieza específico?
Esta unidad específica (opción 00) está configurada para una sensibilidad de entrada de 16 pC/psi (232 pC/bar).
¿Qué sensibilidad de salida proporciona este amplificador de carga?
Emite una señal de voltaje de baja impedancia calibrada a 100 milivoltios/psi (1.45 voltios/bar).
¿Qué tipo de conector de sensor utiliza exactamente esta configuración?
Está construido con un conector MIL estándar de 3 pines (MS31128-3P), que se acopla directamente con un conector MS3116F8-3S o equivalente.
¿Cómo recibe la unidad la alimentación de funcionamiento?
Recibe alimentación a través de una configuración estándar de sistema de 3 cables desde el monitor del rack, funcionando entre -19.60 Vcc y -26 Vcc en condiciones estándar de lazo sin barrera.
¿Cuál es la distancia máxima de cableado de campo permitida hasta el rack de monitoreo?
La longitud máxima permitida para el cable de tríada apantallado de tres conductores es de 305 metros o 1000 pies.
¿Qué tipo de bloques de terminales se utilizan para el cableado de campo de la unidad?
La tarjeta cuenta con una regleta de terminales SpringLoc de tres conductores que admite calibres de cable de hasta 16 AWG sin punteras.
¿Este número de pieza específico cuenta con aprobaciones para áreas peligrosas?
No, la opción de sufijo 00 indica que esta variación específica del modelo se suministra sin certificaciones de aprobación para áreas peligrosas.
¿Qué módulo de monitoreo del rack se conecta con este amplificador de carga?
Es totalmente compatible con los sistemas estándar de monitoreo de maquinaria, como la tarjeta de monitoreo de presión dinámica Bently Nevada 3500/64.
¿Cuál es el rango nominal de capacitancia de polo a polo para esta disposición de entrada?
El valor nominal de capacitancia de seguimiento de polo a polo para la selección de entrada de 16 pC/psi es de 60 a 90 picofaradios.
