Descripción

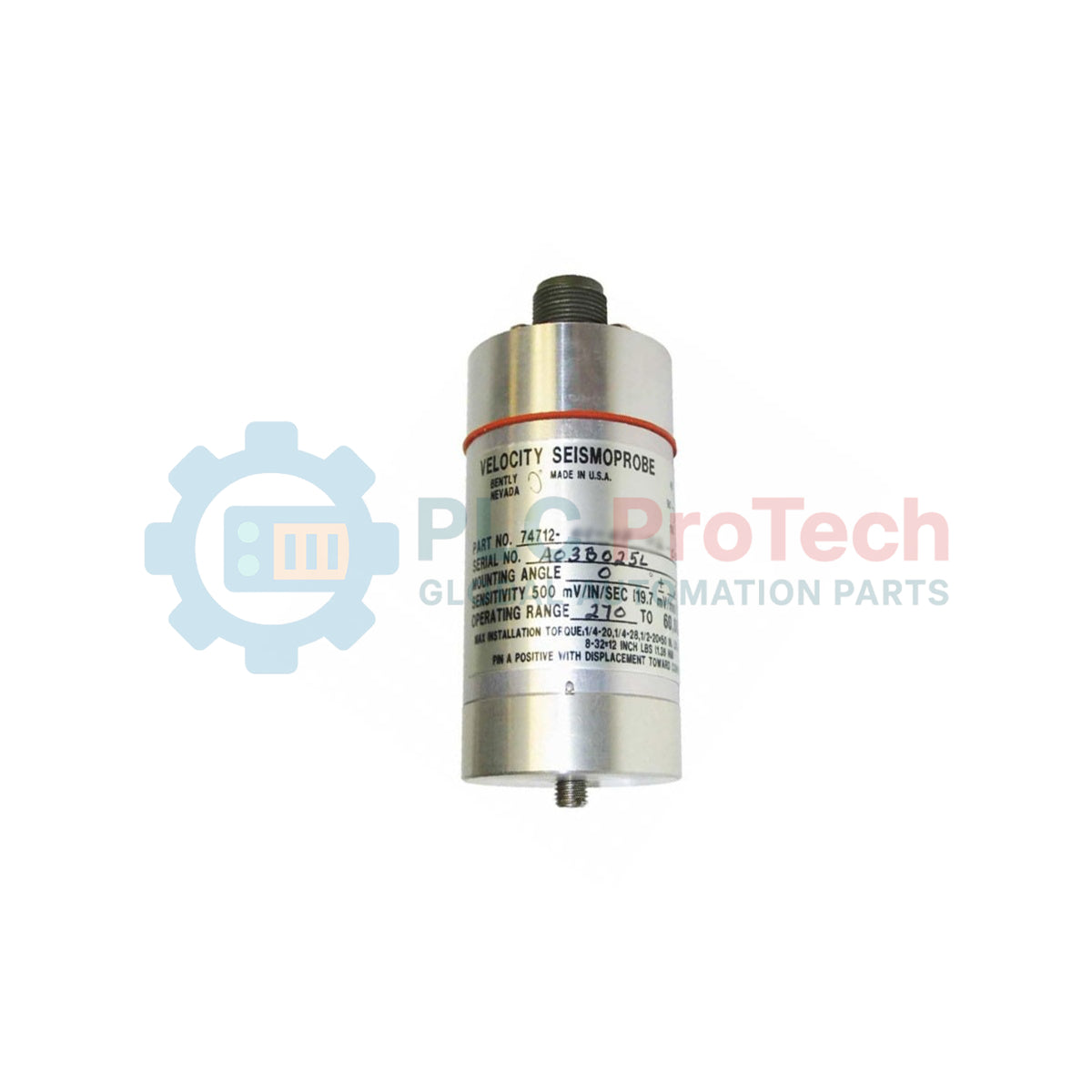

Diseñado para entornos exigentes de monitorización de vibraciones a alta temperatura, el transductor de velocidad industrial Bently Nevada 74712-01-10-02-00 proporciona mediciones críticas de la carcasa de la máquina. Este sensor autoalimentado de dos cables está diseñado específicamente para medir la velocidad estructural en turbinas de gas, turbinas de vapor u otra maquinaria rotativa de alta temperatura. Basado en un diseño electrodinámico de bobina móvil, el Bently Nevada 74712-01-10-02-00 proporciona una salida de voltaje directamente proporcional a la velocidad de vibración, sin necesidad de una fuente de alimentación externa para generar la señal.
Características principales
-
Diseño autoalimentado: No requiere alimentación de excitación externa para generar la señal de voltaje de velocidad.
-
Límite de alta temperatura: Clasificado para un funcionamiento continuo de -29 degC a +204 degC (-20 degF a +400 degF).
-
Ángulo de montaje optimizado: El código de configuración 01 permite el montaje vertical (0 +/-2.5 grados) con una frecuencia mínima de funcionamiento de 4.5 Hz (270 cpm).
-
Conexión robusta: La carcasa del conector de montaje superior protege los cables de señal de la exposición a entornos hostiles.
-
Base de montaje segura: Cuenta con una base de conexión roscada circular M10X1 para garantizar un contacto mecánico sólido.
Aplicaciones industriales
- Carcasas de turbinas de gas industriales y turbinas de vapor.
- Activos rotativos de generación de energía a alta temperatura.
- Bombas de proceso, compresores y ventiladores de escape en plantas petroquímicas.
- Ventiladores de tiro y maquinaria que funcionan en zonas térmicas extremas.
Decodificación de selección de opciones
| Código de opción |
Descripción del parámetro |
Valor seleccionado |
| 01 |
Ángulo de montaje y frecuencia mínima de funcionamiento |
0 +/-2.5 grados, 4.5 Hz (270 cpm) |
| 10 |
Base de montaje |
Rosca circular M10X1 |
| 02 |
Orientación del conector |
Montaje superior |
| 00 |
Aprobación de organismos |
Sin norma de aprobación |
Especificaciones técnicas
| Especificación |
Valor / Detalle |
| Fabricante |
Bently Nevada |
| Número de modelo |
74712-01-10-02-00 |
| Tipo de transductor |
Transductor de velocidad electrodinámico de bobina móvil |
| Rango de temperatura de funcionamiento |
-29 degC a +204 degC (-20 degF a +400 degF) |
| Frecuencia mínima de respuesta |
4.5 Hz (270 cpm) |
| Configuración de montaje |
Vertical (0 +/-2.5 grados) |
| Altura física |
102 mm (4.0 in) típico |
| Diámetro físico |
41 mm (1.6 in) típico |
| Peso neto del transductor |
0.48 kg (1.06 lbs) |
| Peso de envío (calculado) |
2.0 kg (4.4 lbs) |
| País de origen |
Estados Unidos (EE. UU.) |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
La serie de transductores de velocidad 74712 constituye una alternativa especializada y autogenerada a los transductores de velocidad piezoeléctricos estándar (PVT) en entornos sobrecalentados donde los componentes electrónicos activos fallarían. Asegúrese de que las tarjetas de canal del monitor, como la Bently Nevada 3500/42M, estén configuradas explícitamente para aceptar sensores de bobina móvil (sísmicos). Intentar utilizarlo con una configuración de canal estándar para acelerómetros o IEPE producirá recortes de señal o errores de ausencia de lectura.
Errores de aplicación y notas de ingeniería
Nunca supere la temperatura estructural máxima de 204 degC. Aunque el cuerpo está diseñado para altas temperaturas, el cableado de interconexión debe aislarse con FEP o trenza de vidrio. Evite tender el cableado de señal junto a tuberías de vapor o puentes térmicos sin protección sin los soportes de separación adecuados. Debido a que este es un sensor de bobina móvil, una caída puede desalinear físicamente los resortes de suspensión internos y causar una pérdida permanente de sensibilidad o distorsión de la señal.
Consejos de puesta en servicio y cableado
Verifique siempre que la superficie de montaje esté mecanizada plana con una tolerancia de al menos 0.02 mm (0.001 pulgadas) y libre de óxido o escoria. Apriete el sensor al par especificado. Evite apretarlo en exceso, ya que puede deformar la base y degradar la respuesta en frecuencia del transductor. Asegúrese de que el cable de drenaje del blindaje solo esté conectado a tierra en el panel del monitor del sistema; conectar a tierra ambos extremos puede inducir ruido de bucle de tierra en las mediciones de la carcasa de la turbina.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Asegúrese de que la máquina esté completamente desenergizada, despresurizada y enfriada hasta alcanzar la temperatura ambiente antes de realizar la instalación. El contacto directo con superficies calientes de la carcasa puede causar lesiones personales graves. Desenergice todas las líneas eléctricas del recorrido del conducto para evitar descargas eléctricas accidentales.
1
Inspeccione el punto de montaje de la carcasa de la máquina. Asegúrese de que coincida con el patrón de rosca Circular M10X1 y que esté perforado perpendicularmente a la superficie de la carcasa para garantizar una alineación vertical precisa dentro del límite especificado de +/-2.5 grados.
2
Aplique una fina capa de lubricante de montaje para altas temperaturas a las roscas de la base y acople manualmente el transductor. El roscado debe ser suave. Apriete la unidad según la especificación mecánica utilizando una llave dinamométrica manual calibrada.
3
Fije el cable de señal para altas temperaturas al conector del soporte superior. Asegúrese de que el cable cuente con bucles adecuados de alivio de tensión para evitar que el peso del conducto o del conjunto de cables ejerza presión sobre la carcasa del conector.
