Fabricante: Bently Nevada
Número de producto: 990-04-70-01-00
País de origen:Estados Unidos
Tipo de producto: 990 Transmisor De Vibración
Pago: Transferencia bancaria, Western Union
Peso: 820g
Dimensiones: 53,3 mm x 73,9 mm x 100,1 mm
Puerto de envío: Xiamen
Garantía: 12 meses

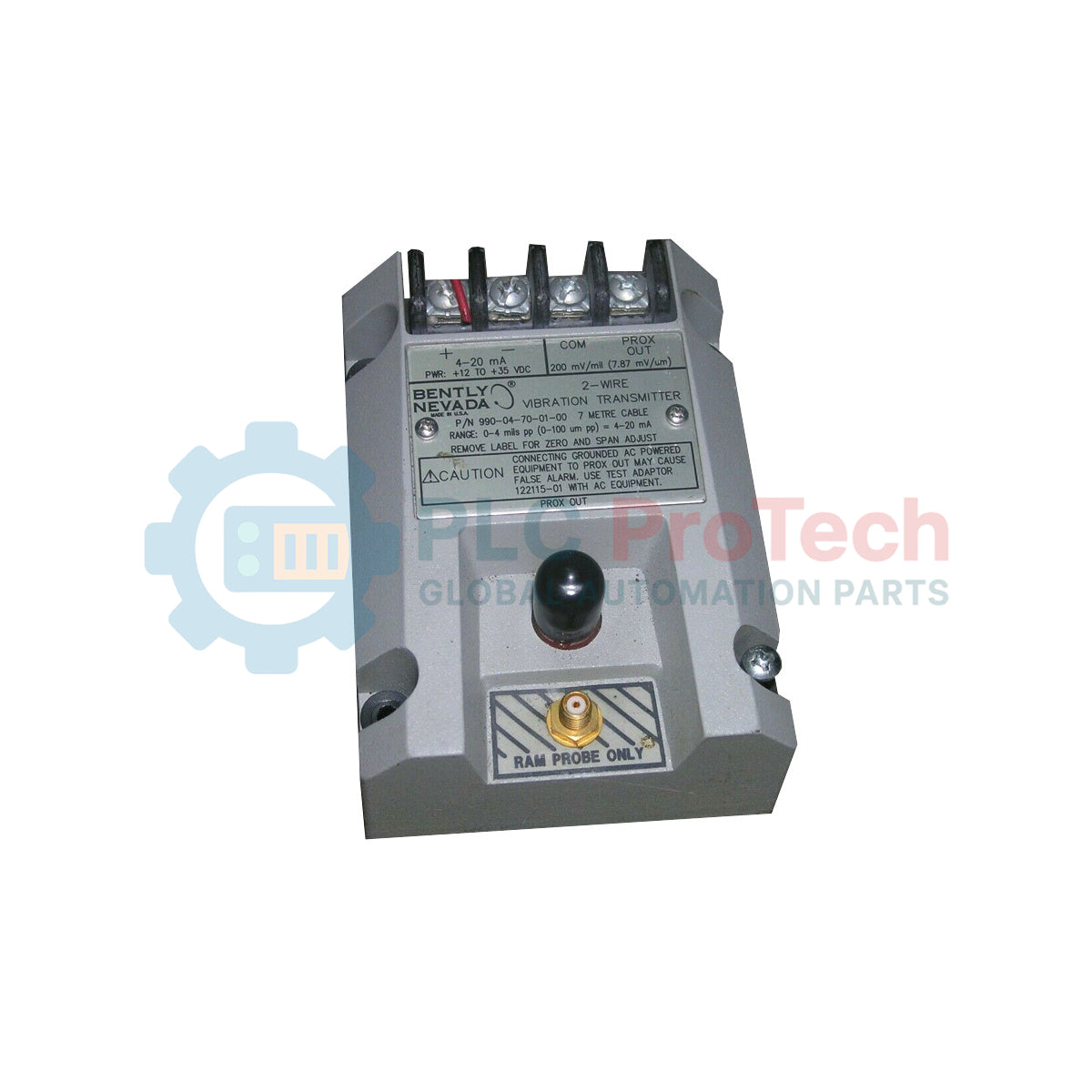

El transmisor de vibración 990-04-70-01-00 proporciona un método simplificado para integrar el monitoreo de vibraciones del eje en sistemas de automatización industrial. Desarrollada por Bently Nevada, la unidad convierte las mediciones de vibración de una sonda de proximidad 3300 NSv en una señal de salida lineal de 4 a 20 mA para aplicaciones de protección de maquinaria y monitoreo de condiciones.
Esta configuración del transmisor se instala habitualmente en equipos rotativos donde se requiere un seguimiento continuo de las tendencias de vibración sin implementar un sistema de monitoreo completo basado en bastidor. La carcasa compacta y la disposición de montaje en riel DIN facilitan la instalación dentro de gabinetes de control OEM, patines de compresores y paneles de maquinaria empaquetada.
El transmisor funciona con una fuente de alimentación de lazo de CC estándar y combina la electrónica Proximitor y los circuitos de acondicionamiento de señal en un único conjunto encapsulado. El personal de mantenimiento también puede acceder a la información de vibración dinámica mediante la conexión PROX OUT durante los procedimientos de puesta en servicio y resolución de problemas.
El rango de escala completa de 0-4 mils pp hace que esta versión sea adecuada para aplicaciones de maquinaria que requieren una mayor resolución en la medición de vibraciones.
| Área de aplicación | Equipos típicos |
|---|---|
| Sistemas de petróleo y gas | Compresores y bombas auxiliares |
| Plantas de fabricación | Motores eléctricos y sopladores |
| Operaciones de servicios públicos | Bombas de agua de refrigeración |
| Industrias de procesos | Maquinaria de procesos rotativos |
| Paquetes de equipos OEM | Paneles de monitoreo integrados |
| Programas de mantenimiento | Tendencias de vibración de la máquina |
| Elemento de configuración | Selección |
|---|---|
| Modelo | 990 - Transmisor de vibración |
| Opción de escala completa | 04 = 0-4 mils pp (0-100 um pp) |
| Opción de longitud del sistema | 70 = 7,0 metros (23,0 pies) |
| Opción de montaje | 01 = Clips para riel DIN de 35 mm |
| Opción de aprobación de organismos | 00 = No requerido |
| Especificación | Valor |
|---|---|
| Fabricante | Bently Nevada |
| Número de producto | 990-04-70-01-00 |
| Tipo de producto | Transmisor de vibración 990 |
| Origen | Fabricado en EE. UU. |
| Tipo de entrada | 1 sonda de proximidad 3300 NSv sin contacto y cable de extensión |
| Fuente de alimentación | +12 a +35 Vcc |
| Salida de señal | 4 a 20 mA |
| Rango de escala completa | 0-4 mils pp (0-100 um pp) |
| Longitud del sistema | 7,0 metros |
| Método de montaje | Clips para riel DIN de 35 mm |
| Temperatura de funcionamiento | -35 °C a +85 °C |
| Temperatura de almacenamiento | -51 °C a +100 °C |
| Peso neto | 0,82 kg |
| Peso de envío | 2 kg |
| Interfaz | Descripción |
|---|---|
| Entrada de sonda | Conexión para el sistema de sondas 3300 NSv |
| Terminal de alimentación de CC | Entrada de alimentación del lazo |
| Salida analógica | Señal de vibración de 4 a 20 mA |
| PROX OUT | Salida de diagnóstico dinámica |
| COM | Referencia común de señal |
Instale el transmisor en una envolvente de control protegida contra vibraciones, con una puesta a tierra adecuada y prácticas correctas de apantallamiento de cables. El sistema de montaje en riel DIN permite una integración rápida en paneles de automatización existentes.
Separe el cableado de los transductores de bajo nivel de los cables de motores de alta corriente para reducir las interferencias electromagnéticas. Durante la puesta en marcha, verifique la separación de la sonda y confirme que la corriente del lazo sea estable antes de poner la máquina en servicio.
Para realizar mediciones de formas de onda de diagnóstico, utilice equipos de monitorización aislados adecuados conectados a la interfaz PROX OUT. Proteja los conectores expuestos de la humedad excesiva y la contaminación en entornos de proceso con alta humedad.
¿Qué rango de medición utiliza esta configuración?
Este modelo utiliza un rango de vibración de 0 a 4 milésimas de pulgada pico a pico.
¿Qué serie de sondas es compatible con el transmisor?
Está diseñado para sistemas de sondas de proximidad Bently Nevada 3300 NSv.
¿Puede montarse la unidad dentro de un armario de control estándar?
Sí. El transmisor incluye clips de montaje en riel DIN para su instalación en panel.
¿Qué señal de salida se proporciona al sistema de control?
El transmisor proporciona una señal de vibración proporcional de 4 a 20 mA.
¿Es adecuado el transmisor para la monitorización de compresores?
Sí. Se utiliza habitualmente en compresores centrífugos y equipos rotativos auxiliares.
¿Esta versión incluye certificación para áreas peligrosas?
No. La opción de aprobación -00 indica una configuración estándar para áreas no peligrosas.
¿Qué rango de alimentación se requiere?
El transmisor funciona con una alimentación de +12 a +35 V CC.
¿Pueden los equipos de mantenimiento acceder a las señales dinámicas de vibración?
Sí. Las señales de diagnóstico están disponibles a través de la conexión PROX OUT.
¿Cuál es la longitud del cable del sistema suministrado?
Esta configuración utiliza una longitud de sistema de 7,0 metros.
¿Cómo se instala el transmisor?
La unidad se monta directamente en un riel DIN de 35 mm.
¿El transmisor está diseñado para la monitorización continua?
Sí. Admite el análisis continuo de tendencias de vibración en sistemas de maquinaria industrial.
¿Qué condiciones ambientales puede soportar la unidad?
El transmisor funciona a temperaturas de -35 °C a +85 °C.
