Fabricante: Bently Nevada
Número de producto: 990-10-50-01-05
País de origen:Estados Unidos
Tipo de producto: Transmisor de vibración 990
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 440g
Dimensiones: 10 cm x 7,5 cm x 5,2 cm
Puerto de envío: Xiamen
Garantía: 12 meses

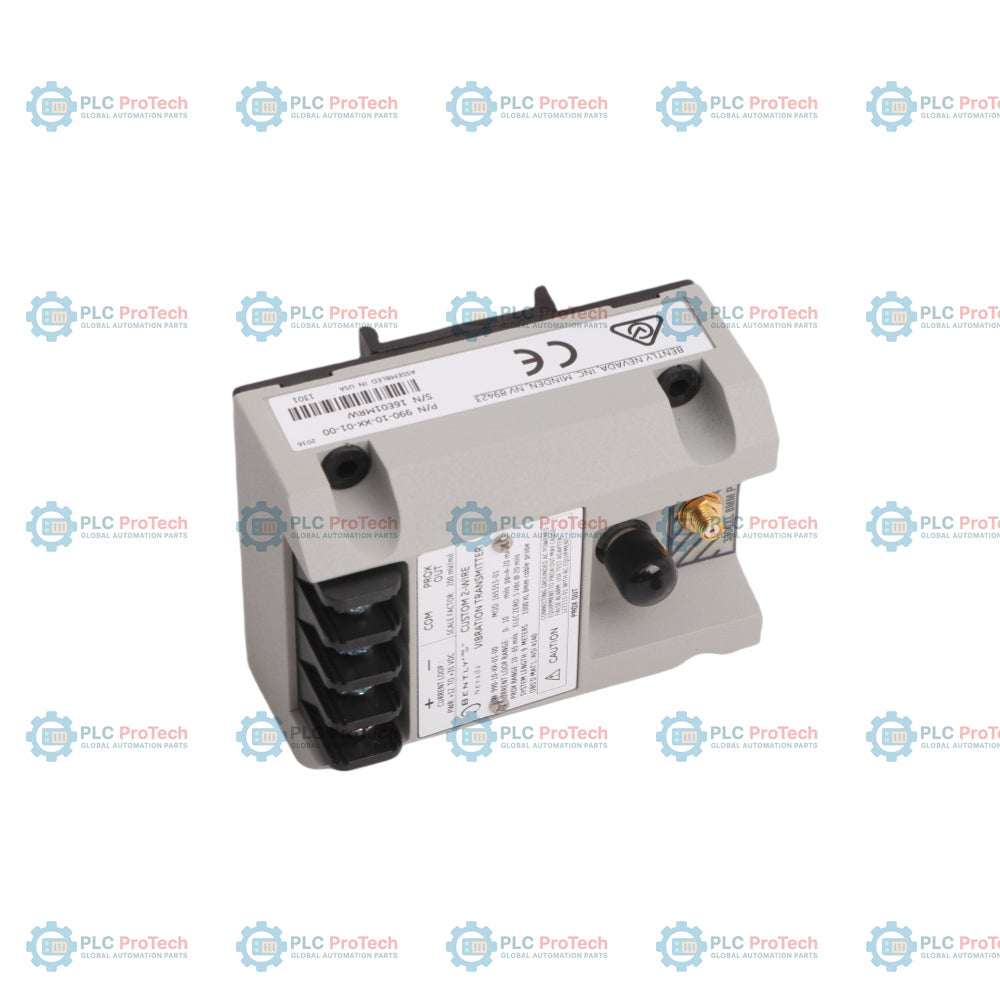

El 990-10-50-01-05 es un transmisor de vibración de dos hilos alimentado por bucle diseñado para proporcionar una señal de vibración proporcional simple de 4 a 20 mA directamente a un sistema de control de maquinaria. Este Transmisor de Vibración 990 integra un Sensor Proximitor en una sola unidad, aceptando entrada de una sonda de proximidad 3300 NSv y su cable de extensión correspondiente. Condiciona la señal del transductor en unidades de ingeniería apropiadas de amplitud de vibración pico a pico, permitiendo una protección rentable de la maquinaria mediante alarmas, lógica y seguimiento general de vibraciones sin requerir una unidad externa de sensor de proximidad.
990: Transmisor de vibración
10: 0-10 mils pp (0-250 um pp) Opción de escala completa
50: 5.0 metros (16.4 pies) Opción de longitud del sistema

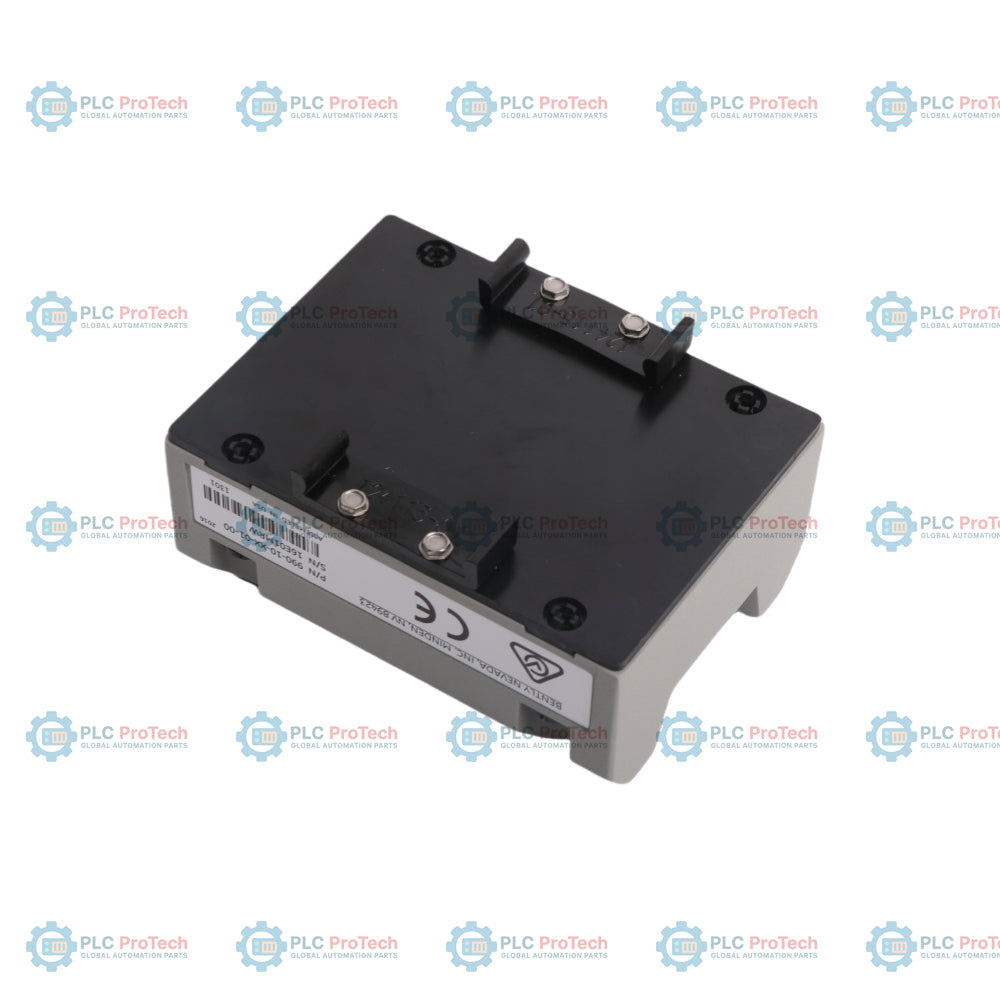

01: Clips para riel DIN de 35 mm Opción de montaje
05: CSA División 2, ATEX Zona 0, ATEX Zona 2 e incluye aprobación marítima ABS Opción de aprobación de agencia

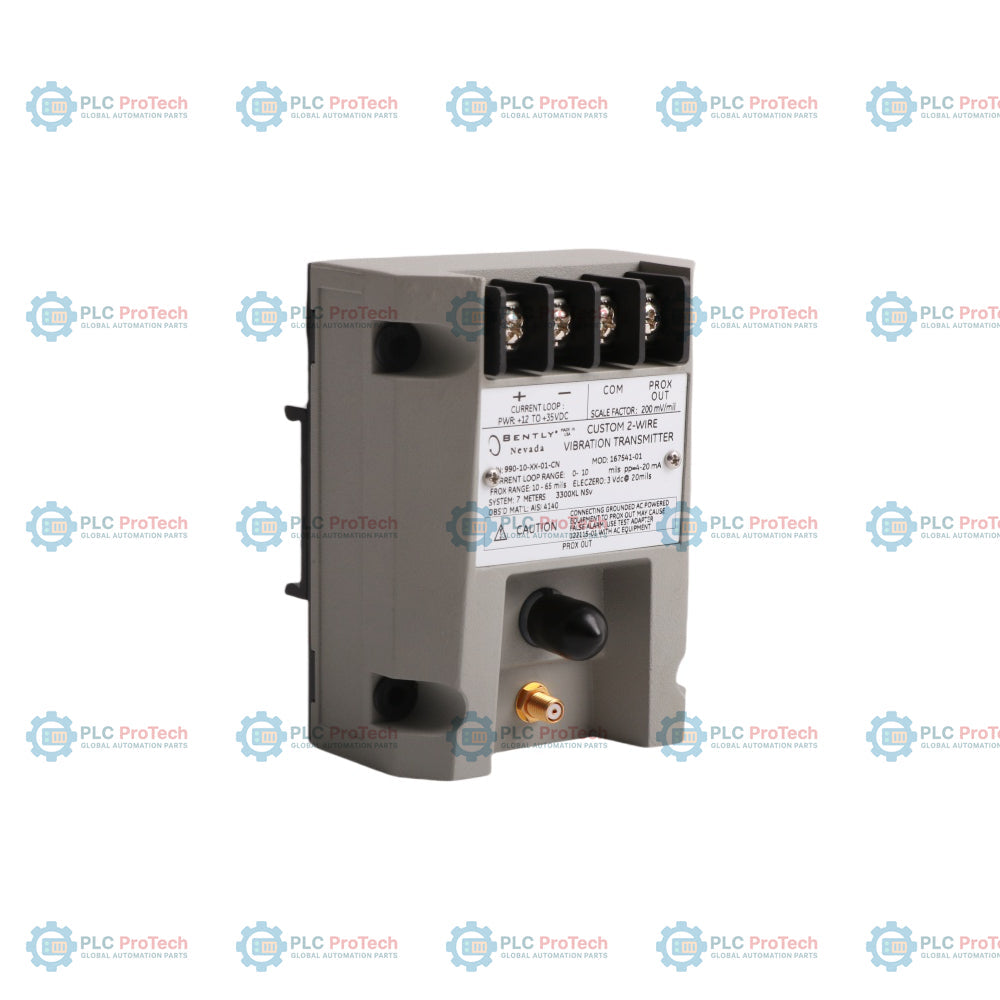

| Parámetro | Especificación |
|---|---|
| Fabricante | Bently Nevada |
| Modelo | 990-10-50-01-05 |
| Señal de entrada | Acepta 1 sonda de proximidad 3300 NSv sin contacto y cable de extensión |
| Requisitos de alimentación | Entrada de +12 a +35 Vdc en el terminal del transmisor (28 Vdc para ubicaciones peligrosas) |
| Salida de señal | 4 a 20 mAdc en el rango completo especificado en configuración de 2 hilos |
| Precisión del bucle | Dentro de +-1.5% en el rango completo especificado con una resistencia de bucle de 250 Ohmios |
| Resistencia máxima del lazo | 1,000 Ohm incluyendo cable a 35 Vdc |
| Limitación de corriente | 23 mA típico |
| Requisito de separación de la sonda | 0.5 a 1.75 mm (20 a 55 mils) desde el objetivo para asegurar rango a escala completa |
| Rango lineal de salida Prox | 1.4 mm (55 mils), comenzando aproximadamente a 0.25 mm (10 mils) de la superficie objetivo |
| Factor de escala de salida Prox | 7.87 mV/um (200 mV/mil) +-6.5% típico; peor caso +-10% |
| Respuesta en frecuencia | 5 Hz a 6,000 Hz +0, -3 dB |
| No OK / Señal desactivada | La salida cae a menos de 3.6 mA dentro de 100 us tras una falla; se restablece en 2-3 segundos |
| Inhibición al encender | Salida mantenida por debajo de 3.6 mA durante 2 a 3 segundos después de aplicar energía |
| Impedancia de salida Prox | Impedancia de salida de 10 kOhm calibrada para una carga de 10 MOhm |
| Nivel típico de ruido | 50 mV pp |
| Tamaño mínimo del objetivo | 9.5 mm (0.375 in) diámetro acero AISI 4140 |
| Longitud máxima del cable | 3 metros (10 pies) para salida del sensor Proximitor (conector BNC) |
| Temperatura de operación (transmisor) | -35 a +85 Celsius (-31 a +185 Fahrenheit) |
| Temperatura de almacenamiento (transmisor) | -52 a +100 Celsius (-62 a +212 Fahrenheit) |
| Temperatura de operación/almacenamiento (sonda) | -52 a +177 Celsius (-62 a +351 Fahrenheit) |
| Humedad relativa | 100% condensante, no sumergido (con protección del conector coaxial) |
| Material de la punta del transductor | Sulfuro de polifenileno (PPS) |
| Material de la carcasa del transductor | Acero inoxidable AISI 303 o 304 (SST) |
| Tipo de cable de la sonda | Coaxial de 75 Ohm, aislado con fluoroetileno propileno (FEP) |
| Resistencia a la tracción | 222 N (50 lbf) carcasa de la sonda al cable de la sonda, máximo |
| Peso del transmisor | 0.43 kg (0.9 lbm) |
| Peso total del sistema | 0.82 kg (1.8 lbm) típico |
| Pin de conector / Terminal | Función |
|---|---|
| SALIDA PROX | Señal dinámica de vibración y voltaje de separación no aislada (BNC/Terminales) |
| COM | Terminal de referencia común para alimentación del lazo y diagnóstico |
| + | Entrada de alimentación positiva del lazo (+12 a +35 Vdc) |
| - | Retorno de alimentación negativa del lazo / salida de corriente 4-20 mA |
| PRUEBA | Pin de entrada de prueba para verificación de señal de generador de funciones externo |
| Conector coaxial | Conexión directa al cable de extensión de coincidencia 3300 NSv |
La sonda de proximidad debe estar mecánicamente separada entre 0.5 y 1.75 mm (20 y 55 mils) de la superficie objetivo durante la instalación. Esto asegura que la sonda opere completamente dentro de su rango lineal y permite que el transmisor genere con precisión la salida de 4 a 20 mA a escala completa.
Al instalar la sonda en un orificio roscado, no exceda la longitud máxima de enganche de rosca estándar de la industria de 1.5 veces el diámetro nominal de la rosca. Para una rosca 1/4-28, el enganche máximo es de 0.375 in; para M8x1, es de 12 mm. Exceder estos límites puede causar atascos mecánicos y anula la garantía. Para sondas 1/4-28, se recomienda una broca de roscar #3 o mayor.
El conector coaxial PROX OUT proporciona una señal dinámica del transductor para diagnóstico, pero no está aislado del lazo de 4 a 20 mA. Aunque puede conectarse directamente a equipos de prueba aislados y alimentados por batería, se recomienda encarecidamente usar un adaptador de prueba externo (como el Adaptador de Prueba 990/991) al conectar a equipos alimentados por CA como osciloscopios. Esto preserva el aislamiento del lazo y previene falsas alarmas o degradación del lazo.
El transmisor tiene una construcción encapsulada clasificada para hasta 100% de humedad condensante. Sin embargo, los conectores coaxiales en la sonda y el cable de extensión deben protegerse físicamente contra la entrada de líquidos para mantener la calibración y la integridad de la señal.
¿Se puede usar la salida del lazo de 4 a 20 mA para analizar la fase de vibración o establecer alarmas de separación?
No. La salida del lazo de 4 a 20 mA solo proporciona datos generales de amplitud de vibración pico a pico. No puede capturar la fase de vibración ni soportar funciones avanzadas de monitoreo como alarmas de separación, alarmas de fase, Danger Bypass o Trip Multiply.
¿Qué sucede con la salida del lazo si el cable de la sonda de proximidad se desconecta o corta?
El transmisor cuenta con un circuito Not OK/Signal Defeat. Si ocurre una falla o una conexión suelta, la señal del lazo cae a menos de 3.6 mA en 100 microsegundos para evitar salidas altas o falsas alarmas de maquinaria. Se restablece en 2 a 3 segundos una vez que se resuelve la condición de falla.
¿Se necesita un sensor Proximitor externo al pedir este transmisor?
No. La unidad cuenta con un sensor Proximitor totalmente integrado dentro de la carcasa del transmisor. Se conecta directamente al cable de extensión de la sonda 3300 NSv sin necesidad de un acondicionador de señal intermedio.
