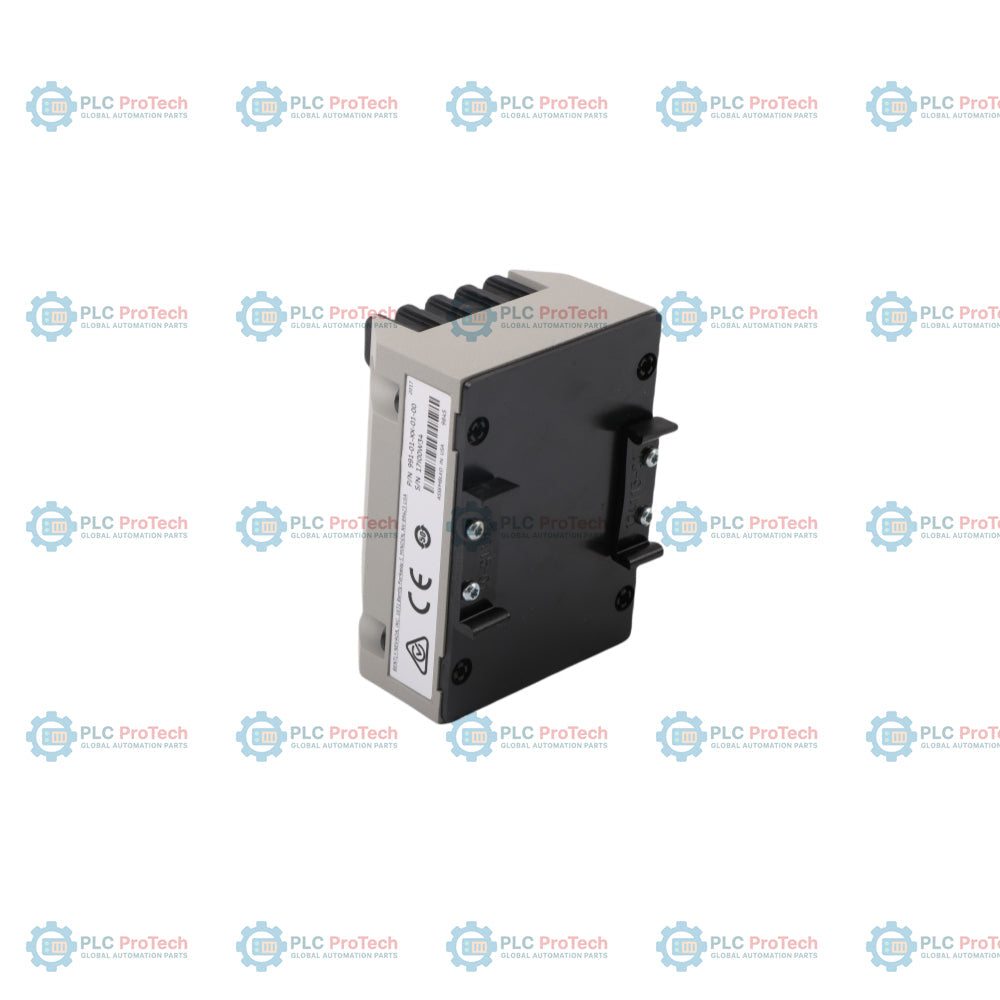

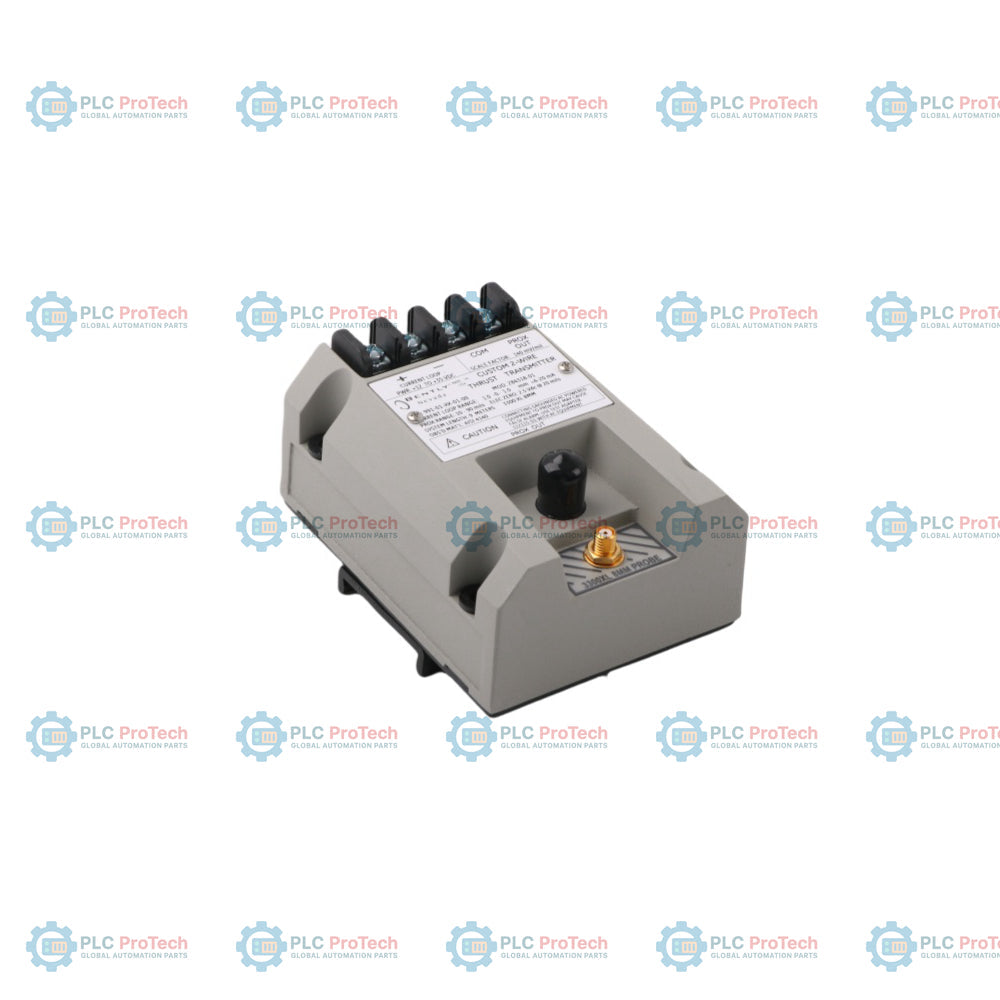

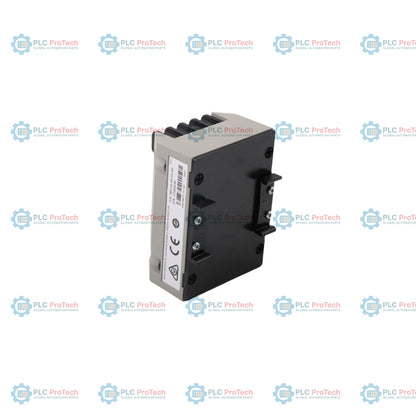

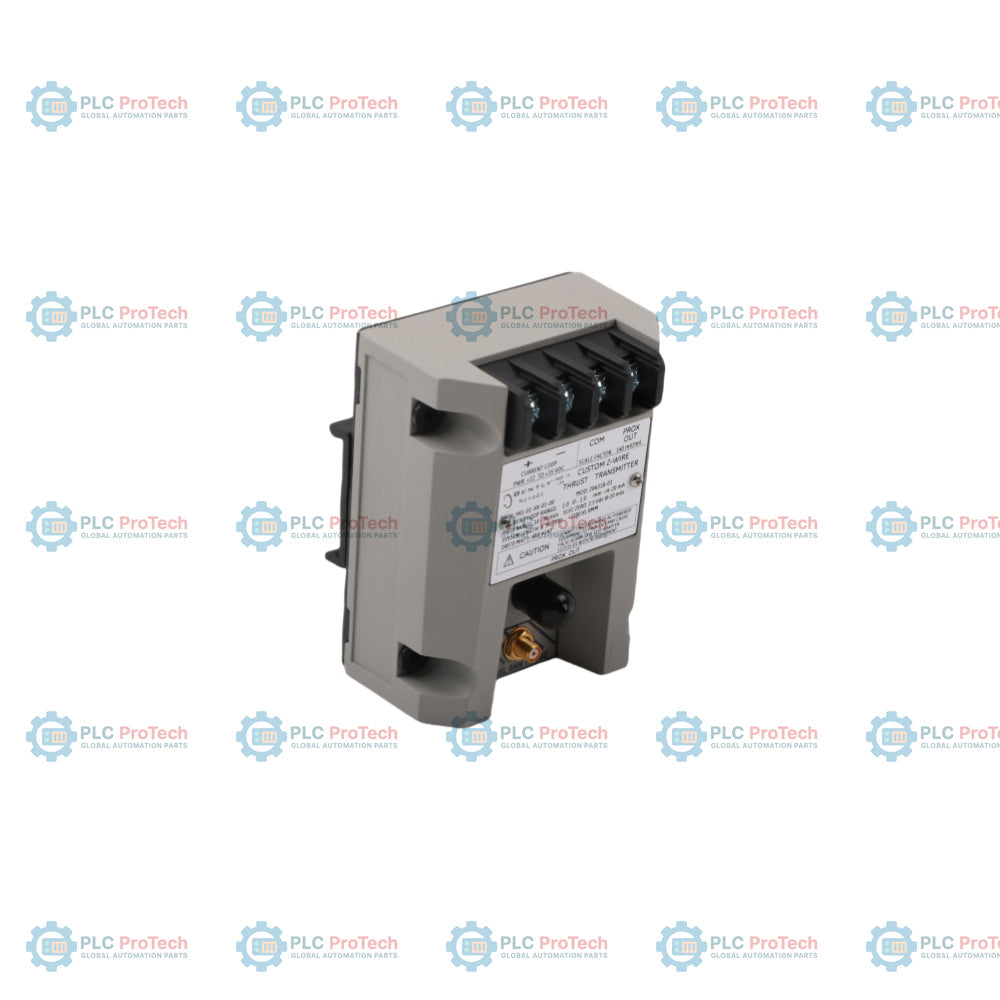

Bently Nevada 991-01-XX-01-01 MOD:284318-01 transmisor de empuje

El Bently Nevada 991-01-XX-01-00 (MOD:284318-01) es un transmisor de desplazamiento de empuje de 2 hilos y alimentación por lazo, de alta fiabilidad, diseñado para procesar las señales de sondas de proximidad de corrientes parásitas y convertirlas en una salida de corriente continua de 4-20 mA. Con un rango de lazo de corriente especializado de 1,0 - 0 - 1,0 mm (que se correlaciona directamente con un intervalo de 4-20 mA), este instrumento proporciona monitorización de la posición axial sin procesar directamente a sistemas de control como PLC o DCS, sin necesidad de un bastidor de monitorización intermedio. El dispositivo viene calibrado de fábrica para un sistema de transductor de proximidad 3300 XL de 5 mm/8 mm y 9 metros, que supervisa objetivos de acero AISI 4140. Al integrar la tecnología de sensores de proximidad con una arquitectura de transmisor estándar alimentada por lazo, traduce los desplazamientos físicos del eje de unas pocas micras a señales analógicas proporcionales, a la vez que ofrece un terminal dinámico PROX OUT aislado para diagnósticos de la dinámica del rotor y auditorías de la tensión de separación mediante analizadores de vibraciones externos.

Especificaciones de hardware

Notas de ingeniería

• Seguridad de la monitorización dinámica: El terminal PROX OUT proporciona acceso directo a la señal de tensión de separación sin procesar del transductor de corrientes parásitas. Conectar directamente a este terminal equipos de prueba con alimentación de CA y conexión a tierra, sin aislamiento, alterará la impedancia del circuito, corromperá la transmisión analógica de 4-20 mA y podría activar falsas alarmas de parada de la maquinaria.
• Desviaciones del factor de escala: El transmisor está calibrado específicamente para un factor de escala de 140 mV/mil cuando se utiliza con un sistema 3300 XL de 5 mm/8 mm. No hacer coincidir la longitud del sistema (por ejemplo, combinar un cable de 5 metros con un transmisor de 9 metros) invalidará el seguimiento lineal de la salida de corriente.
• Ajustes del cero eléctrico: Durante la instalación mecánica, asegúrese de que la sonda esté físicamente separada cerca del punto de cero eléctrico de 2,5 VCC a 20 mil para permitir un seguimiento de recorrido igual y proporcional en ambas direcciones del empuje positivo y negativo.

Directrices de campo

• Requisitos del adaptador de prueba: Para la verificación rutinaria del lazo o la conexión de colectores portátiles de datos, inserte siempre el adaptador de prueba especializado Bently Nevada 122115-01 entre el bloque de terminales y cualquier equipo de diagnóstico alimentado por CA para mantener el aislamiento de seguridad del lazo.
• Enrutamiento del cable del lazo: Utilice pares trenzados y apantallados (mínimo 18 AWG) para el cableado positivo y negativo del lazo de corriente. Termine cuidadosamente el blindaje exterior en la barra de tierra del armario de control, manteniéndolo completamente sin conexión a tierra y flotante en la caja de conexiones de campo del transmisor.
• Integridad de los terminales: Fije los terminales de tornillo superiores con el par de apriete adecuado. Evite que queden expuestos cables sin aislamiento para mitigar cortocircuitos entre las entradas del lazo de corriente y los sensibles terminales de interfaz de proximidad.

Preguntas frecuentes técnicas y de adquisiciones

Pregunta: ¿Qué indica "XX" dentro del formato de número de pieza 991-01-XX-01-00?

Respuesta: "XX" es un código de posición de selección de variable que designa certificaciones específicas de organismos internacionales para áreas peligrosas (como aprobaciones ATEX, CSA o FM) destinadas a instalaciones de seguridad intrínseca o no incendiarias en campo.

Pregunta: ¿Cómo se asigna la dirección física del desplazamiento del empuje axial al perfil del lazo de 4-20 mA?

Respuesta: El transmisor realiza un seguimiento bidireccional del desplazamiento en un rango mecánico de 1,0 - 0 - 1,0 mm. El parámetro de cero eléctrico de 2,5 VCC a 20 mil actúa como referencia del punto central, lo que permite que el lazo de corriente module linealmente el seguimiento de escala hacia arriba y hacia abajo en relación con el movimiento del rotor.

Pregunta: ¿Se puede empalmar un cable de extensión genérico de sensor de proximidad de 3 hilos en la red del sistema de 9 metros?

Respuesta: No. Empalmar o modificar los cables de extensión de las sondas de proximidad altera la capacitancia coaxial interna y la impedancia general del sistema. Esto compromete la calibración del factor de escala sin procesar de 140 mV/mil e introduce errores de deriva de señal en los lazos de seguimiento de 4-20 mA.
