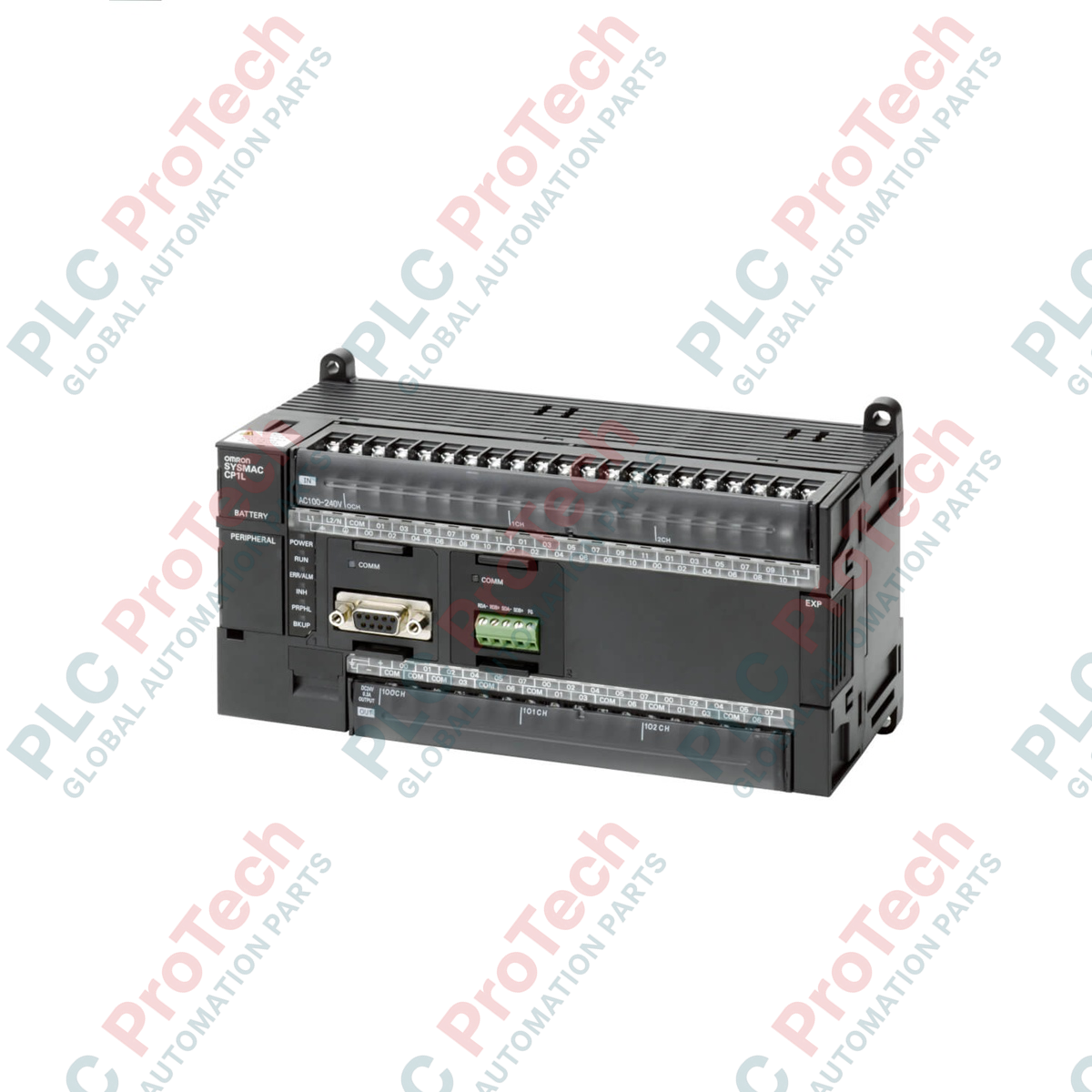

CP1L-M60DT-D | Omron | controlador programable de alto rendimiento con Ethernet integrada

Descripción

El CP1L-M60DT-D de Omron es una unidad CPU de controlador lógico programable de alto rendimiento de la serie CP1L, diseñada para gestionar el control secuencial de alta velocidad en aplicaciones de automatización de máquinas de escala media. Funciona con una fuente de alimentación de CC e integra E/S digitales de alta densidad junto con un puerto Ethernet integrado para una comunicación de red horizontal flexible y el intercambio de datos de programación. El sistema cuenta con un bloque integrado de 60 puntos de E/S digitales locales, compuesto por entradas de CC discretas y salidas de transistor de sumidero. Ejecuta de forma nativa el procesamiento de contadores de alta velocidad y la generación de pulsos multieje, lo que facilita el control de movimiento sin necesidad de módulos de posicionamiento dedicados independientes. La unidad actúa como bloque de control central compatible con los módulos de expansión de la serie CP1W de Omron para ampliar la arquitectura del sistema según los requisitos de la planta.

Características

• Interfaz de comunicación Ethernet integrada para la recopilación de datos de máquinas en red y modificaciones en línea.
• Perfil de E/S integrado de alta densidad con 60 puntos digitales (36 entradas y 24 salidas).
• Entradas de contador de alta velocidad integradas que permiten una monitorización precisa de encoders rotativos.
• Salidas de pulsos multieje configuradas para el control de velocidad y posicionamiento de servosistemas o sistemas paso a paso.
• Salidas de transistor de sumidero (NPN) adecuadas para configuraciones estándar de control de CC.
• Ampliación modular mediante E/S estándar de la serie CP1W y placas opcionales de comunicación.

Aplicaciones

• Maquinaria de envasado de alto volumen y equipos verticales de formado, llenado y sellado.
• Sistemas de transporte de múltiples carriles, clasificadores automatizados y equipos de manipulación logística.
• Estaciones de trabajo automatizadas de ensamblaje multieje y sistemas robóticos de recogida y colocación.
• Máquinas de etiquetado de alta precisión y sistemas de alineación de impresión rotativa.
• Paneles de control de estaciones de bombeo integradas y sistemas de monitorización ambiental.

Especificaciones técnicas

Rendimiento

Requisitos de alimentación

Entrada/Salida

Comunicación

Directrices de instalación

• Montaje en carril DIN: Fije el controlador horizontalmente en carriles DIN estándar de 35 mm dentro de un armario eléctrico industrial con clasificación IP. Accione los clips de bloqueo inferiores para evitar que se deslice debido a las vibraciones ambientales.
• Orientación y ventilación: Monte siempre la unidad en posición horizontal. Deje una separación estructural mínima de 50 mm por encima y por debajo de la carcasa del procesador para permitir la convección natural del aire y la disipación térmica.
• Polaridad de la alimentación de CC: Verifique la conexión correcta de las líneas de alimentación de 24 VCC antes de encender el equipo. Una configuración invertida de los terminales puede dañar las redes internas de filtrado de alimentación.
• Medidas de protección contra EMI/RFI: Tienda el cableado de E/S discretas de baja tensión y los cables Ethernet por canaletas independientes, separados de los conductores eléctricos de CA de alta corriente o de los cables de salida de los variadores de frecuencia (VFD).
• Conexión a tierra: Tienda un cable verde/amarillo exclusivo desde el terminal de tierra funcional hasta el terminal de tierra principal del panel. Asegúrese de que la resistencia sea inferior a 100 Ω.

Preguntas frecuentes

• ¿Qué tipo de salidas utiliza esta unidad de CPU?
• El controlador cuenta con 24 salidas de transistor drenadoras (NPN).
• ¿Cuál es el número total de puntos de E/S digitales integrados?
• Proporciona un total de 60 puntos de E/S locales integrados: 36 entradas y 24 salidas.
• ¿Este modelo requiere una placa de comunicación externa para conectarse a la red?
• No, incluye un puerto Ethernet integrado en la base de la CPU para la comunicación de red nativa.
• ¿Qué configuración de fuente de alimentación se requiere?
• Esta unidad está diseñada exclusivamente para funcionar con una fuente de alimentación de CC.
• ¿Puede este controlador ejecutar tareas de posicionamiento de alta velocidad?
• Sí, cuenta con entradas de contadores de alta velocidad y salidas de pulsos integradas capaces de gestionar señales de hasta 100 kHz.
• ¿Qué hardware de expansión es compatible con este procesador?
• Es totalmente compatible con los módulos de expansión de la serie CP1W de Omron y las placas de opciones funcionales.
• ¿Cuál es la capacidad del programa para el bloque de la serie CP1L-M?
• El procesador proporciona una capacidad de memoria de 10 000 pasos para las secuencias de lógica de control.
• ¿Las salidas de transistor están configuradas como surtidoras o drenadoras?
• Están configuradas como salidas drenadoras (NPN), lo que significa que conectan la carga a la línea negativa común.
• ¿Cómo debe orientarse el controlador dentro de un panel de control?
• Debe montarse horizontalmente en un riel DIN o una placa posterior para permitir un flujo de aire adecuado a través de las ranuras de refrigeración.
• ¿Cuenta con una capacidad integrada de memoria de datos?
• Sí, la serie CP1L incluye registros estándar de memoria de datos interna para almacenar parámetros de la máquina y variables del proceso.
