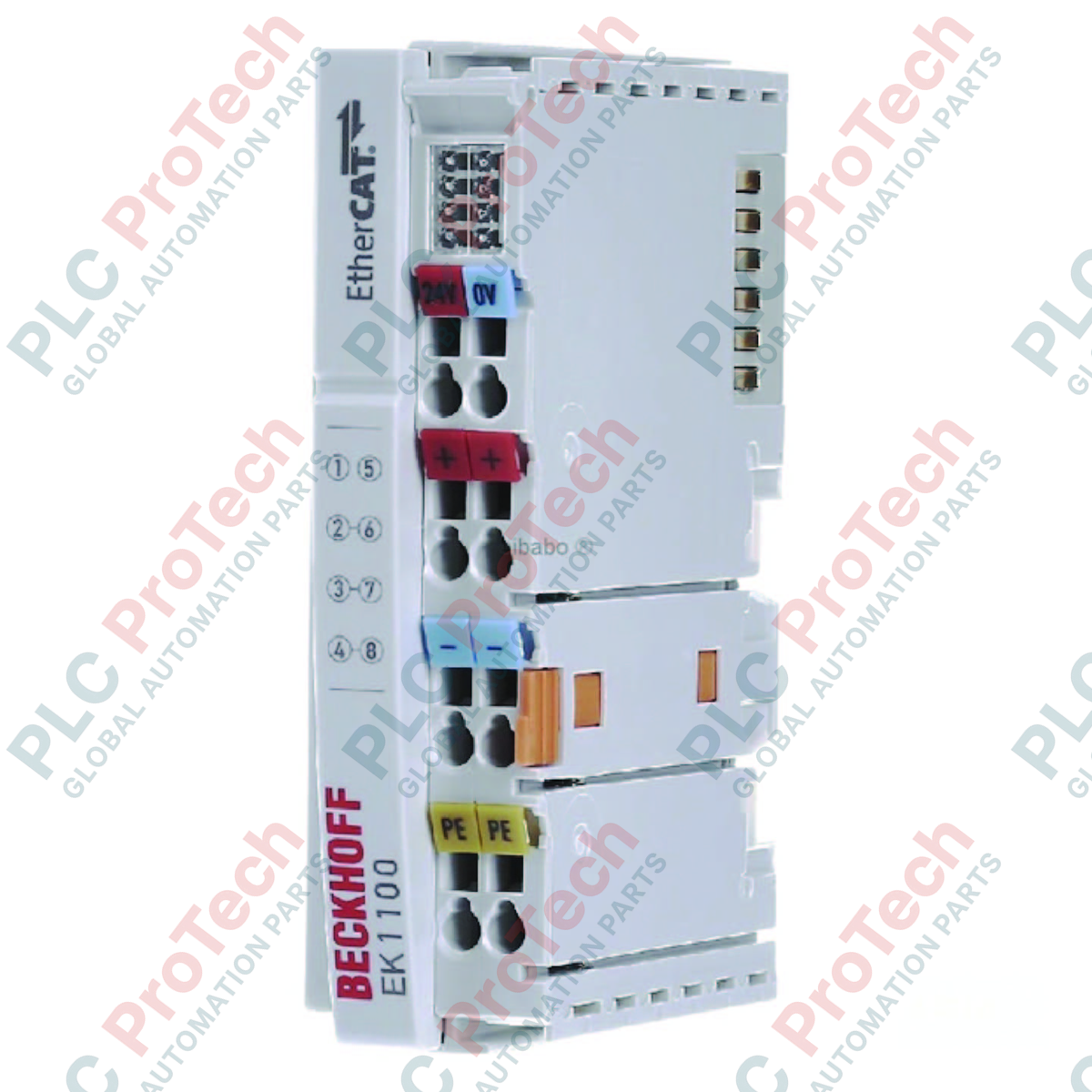

Acoplador EtherCAT EK1100 BECKHOFF 100BASE-TX

Descripción del Producto

El EK1100 (EK1100) es la piedra angular del sistema Beckhoff EtherCAT I/O, sirviendo como el enlace de alto rendimiento entre redes EtherCAT 100BASE-TX y los terminales modulares EtherCAT (serie ELxxxx). Este acoplador está diseñado para traducir telegramas basados en Ethernet a la señal interna del E-bus a velocidad de cable, asegurando una transferencia de datos casi instantánea con un retardo de solo aproximadamente 1 µs. Soportando hasta 65,534 terminales individuales y con una robusta fuente de alimentación de 2000 mA para el E-bus, el EK1100 está diseñado para proyectos de automatización industrial a gran escala. Su carcasa de policarbonato de ingeniería alemana está optimizada para montaje en riel DIN en entornos exigentes, proporcionando aislamiento eléctrico de 500 V y contactos de alimentación integrados para simplificar la distribución del potencial de campo de 24 VDC a través del bloque de terminales.

Configuración Técnica

La arquitectura del EK1100 se centra en un alto rendimiento y un cableado de campo simplificado. Cuenta con dos interfaces de bus RJ45: la interfaz superior conecta el acoplador a la red, mientras que la inferior puede usarse para extender el segmento EtherCAT a otros acopladores o sucursales. La fuente de alimentación integrada proporciona 2000 mA al E-bus, suficiente para alimentar una alta densidad de terminales I/O. El acoplador también incluye dos conjuntos de contactos de alimentación (hasta 10 A) que puentean automáticamente la alimentación de 24 VDC a los terminales siguientes mediante contactos de cuchilla montados lateralmente. El cableado se facilita mediante un sistema de actuación por resorte resistente a vibraciones, soportando secciones transversales de hasta 2.5 mm² (AWG 14), garantizando conexiones herméticas en maquinaria con alta vibración.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Cuántos terminales EtherCAT puedo conectar a un solo EK1100?

El protocolo EtherCAT soporta teóricamente hasta 65,534 nodos. Sin embargo, en un solo bloque de terminales, el límite práctico suele estar dictado por el consumo total de corriente del E-bus. Si sus terminales superan los 2000 mA suministrados por el EK1100, debe insertar un terminal de fuente de alimentación para E-bus (por ejemplo, EL9410).

¿Cuál es la función del segundo puerto RJ45 en el acoplador?

El segundo puerto se usa para conexión en cadena (daisy-chaining). Permite que el telegrama EtherCAT "continúe" hacia la siguiente estación (como otro EK1100 o una unión EK1122). Si no hay ningún dispositivo conectado al segundo puerto, el acoplador cierra internamente el anillo para devolver el telegrama al maestro.

¿El EK1100 requiere una dirección IP específica?

No. Los dispositivos EtherCAT se direccionan según su posición física en el segmento o mediante un ID de dispositivo explícito. El EK1100 no requiere una dirección IP para su operación estándar, lo que simplifica la puesta en marcha y evita conflictos de direcciones.

Guía de Ingeniería e Instalación

Cálculo de Corriente del E-bus:

Antes de la instalación, sume los requerimientos de corriente del E-bus de todos los terminales ELxxxx planeados para el segmento. El EK1100 proporciona un máximo de 2000 mA. Si la suma alcanza los 1800 mA, es una práctica recomendada añadir un terminal de fuente de alimentación auxiliar para asegurar la estabilidad del sistema bajo condiciones de alta carga y para prever posibles expansiones.

Cableado y Apantallamiento:

Utilice siempre cables Ethernet apantallados de al menos Categoría 5 (Cat.5) o superior. Los conectores RJ45 están apantallados internamente; asegúrese de que la malla del cable haga buen contacto con la carcasa del conector. Al cablear los contactos de alimentación, use terminales de horquilla para cable trenzado para garantizar que los terminales con resorte mantengan la capacidad de corriente de 10 A sin calentamiento localizado.

Instalación y Puesta a Tierra:

Monte el EK1100 en un riel DIN de 35 mm conforme a la norma EN 60715. El resorte de puesta a tierra integrado en la parte trasera del acoplador debe hacer contacto firme con el riel. Asegúrese de que el riel DIN esté conectado a tierra funcional (FE) del armario de control. Esto es crítico para que el aislamiento eléctrico de 500 V funcione correctamente y para proteger la comunicación Ethernet de interferencias de alta frecuencia.
