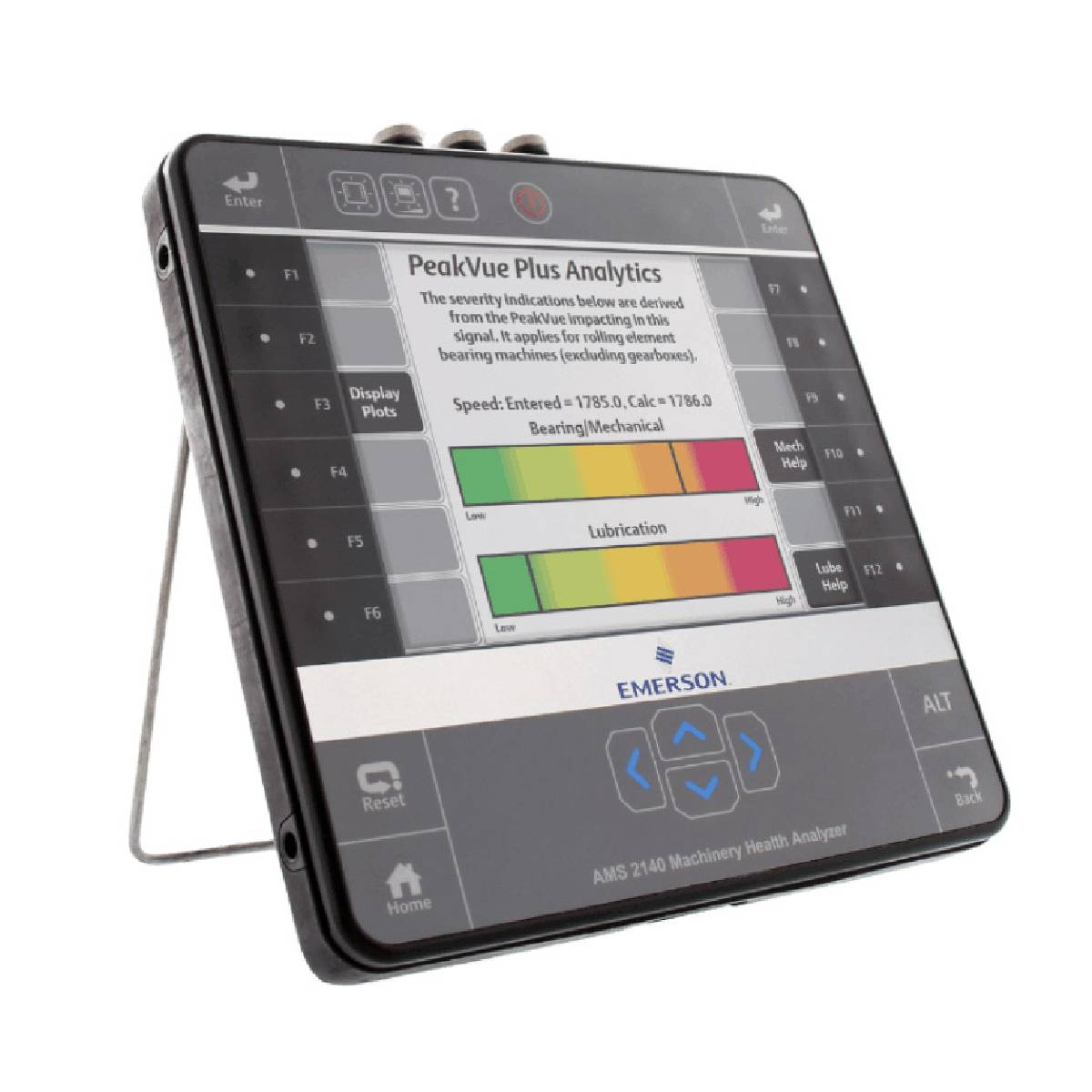

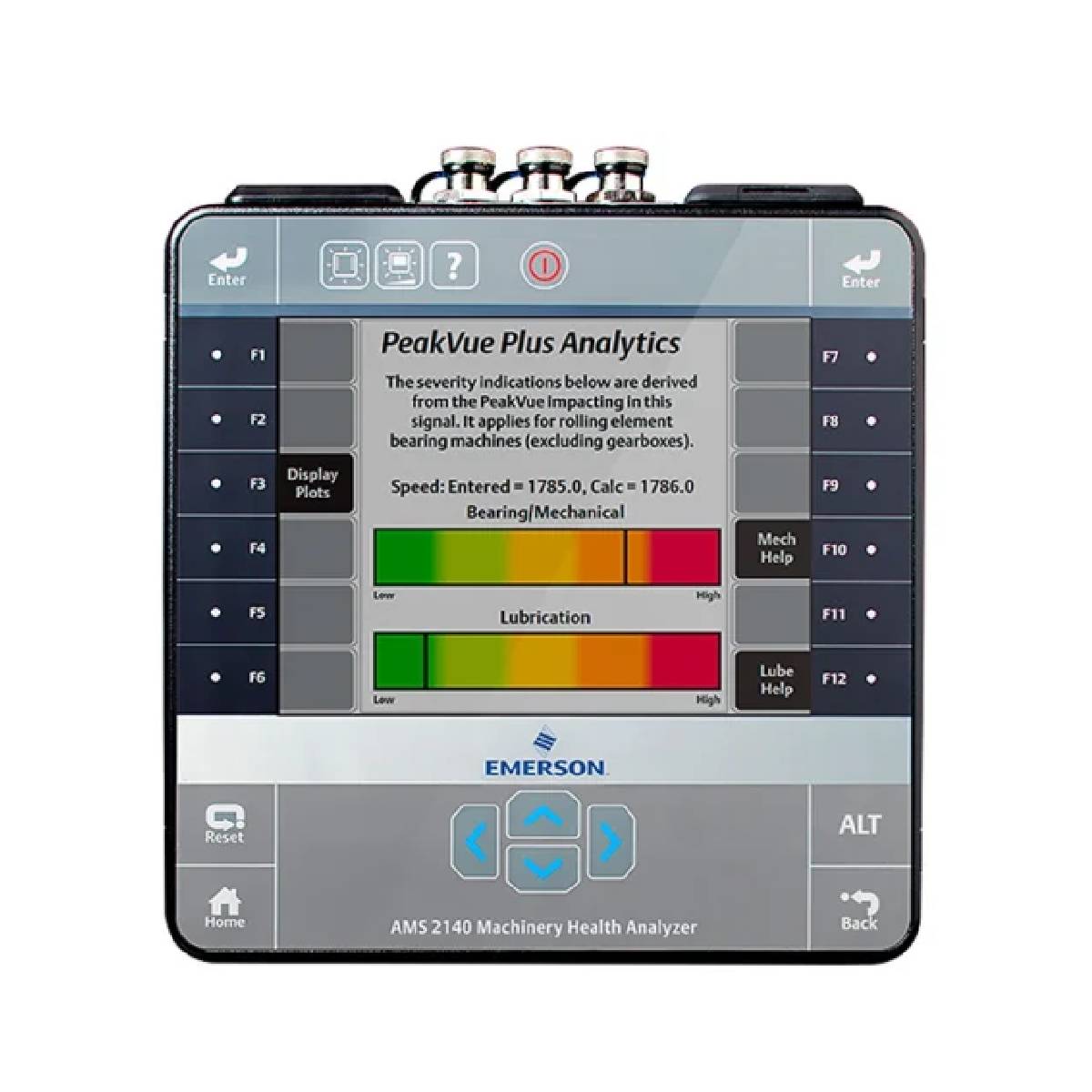

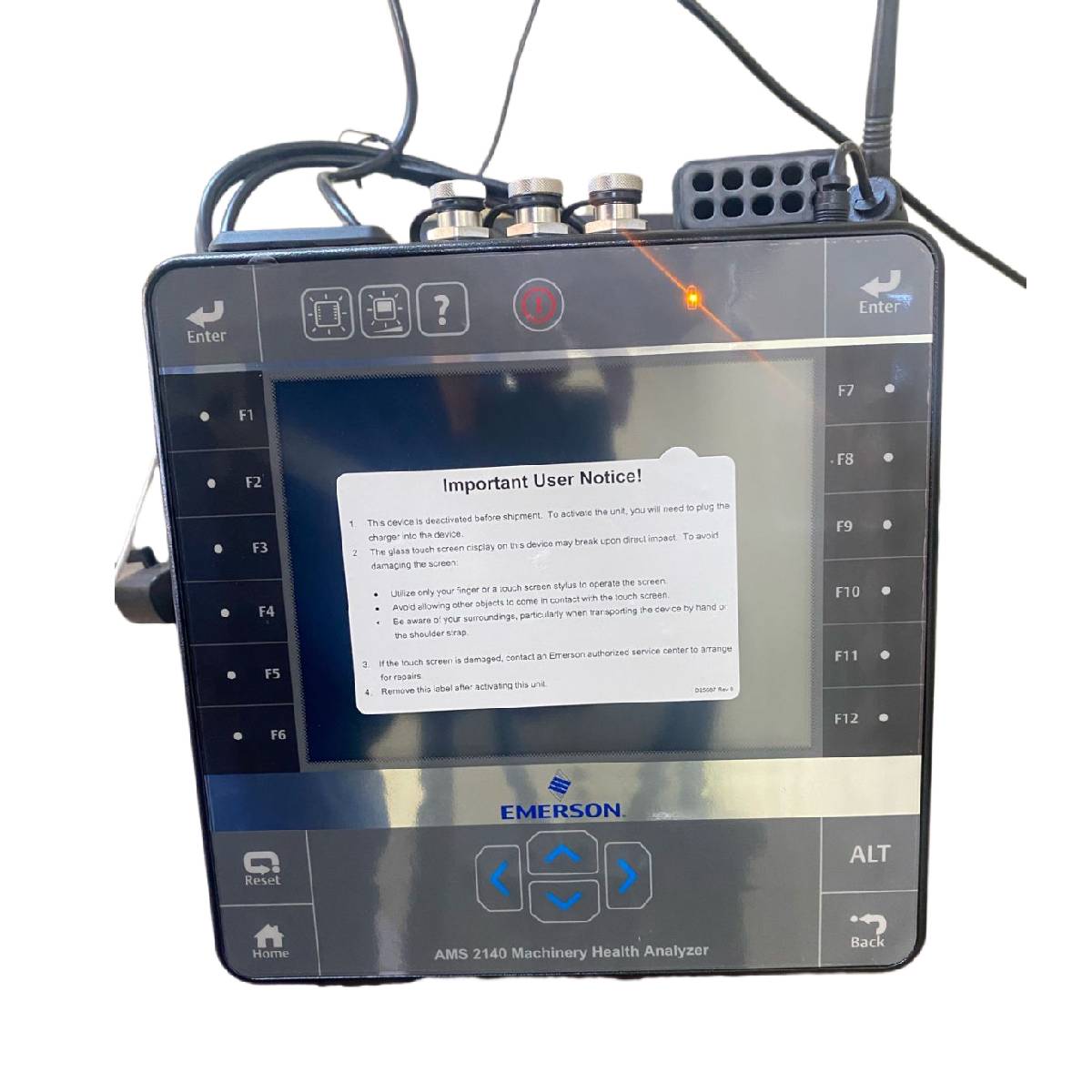

Analizador de Salud de Maquinaria Emerson AMS 2140 (CSI 2140)

Descripción

El Emerson AMS 2140 (anteriormente ofrecido como el CSI 2140) Analizador de Salud de Maquinaria es un analizador portátil de vibraciones y unidad de recolección de datos diseñada para diagnósticos de maquinaria y programas de mantenimiento predictivo. El dispositivo adquiere mediciones simultáneas de vibración en cuatro canales más fase, datos de rutas y señales transitorias en activos industriales. Equipado con procesamiento patentado PeakVue, detecta ondas de estrés para identificar degradación temprana en rodamientos y cajas de engranajes antes de fallas mecánicas.

El CSI 2140 se conecta a sensores de vibración dinámica, acelerómetros, sondas de velocidad, bobinas de flujo y señales de voltaje de proceso. Cuenta con herramientas de análisis integradas para recolección basada en rutas, monitoreo transitorio, análisis de fase cruzada, pruebas modales de forma de deflexión operacional (ODS), balanceo dinámico y análisis de firma de corriente del motor (MCSA). Los datos pueden transferirse vía USB 2.0, Ethernet o inalámbrico integrado 802.11 b/g al AMS Suite: Machinery Health Manager para monitoreo de salud de activos en toda la planta.

Características

• Recolección simultánea de datos dinámicos de señal y fase en cuatro canales
• Procesamiento PeakVue y PeakVue Plus integrado para detección temprana de fallas en rodamientos y engranajes
• Rango de análisis de frecuencia que se extiende desde DC hasta 80 kHz con un convertidor A/D de 24 bits
• Pantalla táctil resistiva TFT a color de 151 x 115 mm con sensor de luz automático y teclado táctil retroiluminado
• Opciones de transferencia de datos que incluyen USB 2.0, Ethernet de 100 m y Wi-Fi 802.11 b/g
• Expertos en análisis preconfigurados para configuración automática de pruebas y ejecución de diagnósticos
• Capacidad en campo para balanceo dinámico, análisis de corriente del motor, análisis transitorio y pruebas cruzadas de canales
• Carcasa sellada IP65 clasificada para entornos industriales y operación en áreas peligrosas

Aplicaciones

• Monitoreo de vibraciones basado en rutas en motores industriales, bombas y ventiladores
• Diagnóstico de defectos en rodamientos y cajas de engranajes mediante procesamiento de detección de picos
• Monitoreo transitorio durante el arranque, desaceleración y cambios de proceso en turbomáquinas
• Balanceo dinámico multiplanar para equipos rotativos
• Análisis de órbita de cojinetes de manguito en compresores y turbinas de alta velocidad
• Análisis de firma de corriente del motor (MCSA) en motores de inducción de CA

Especificaciones técnicas

Directrices de Instalación

• Enrutamiento y Conexiones de Cables: Conecte los cables de señal dinámica y sensores a los puertos de entrada ubicados en la parte superior del analizador. Asegúrese de que los conectores estén completamente insertados y bloqueados antes de iniciar las rutas de medición.
• Montaje del Sensor: Asegure los acelerómetros o sensores triaxiales usando bases magnéticas o pernos de montaje directo en superficies limpias y sólidas del alojamiento del rodamiento.
• Carga de Batería: Recargue el paquete de baterías de ion de litio dentro de un rango de temperatura ambiente de 10 a 35 degC. Use la fuente de alimentación externa designada o el accesorio cargador para automóvil.
• Operación en Áreas Peligrosas: Verifique que el instrumento cumpla con la clasificación de zona requerida (Clase 1 Div 2 o Zona 2 ATEX/IECEx) antes de operar en ambientes que contengan gases o vapores inflamables.

Cumplimiento y Certificaciones

• Clasificación Ambiental: Caja sellada IP65 (a prueba de polvo y resistente a salpicaduras de agua)
• Certificación CSA: Clase 1 División 2 Grupos A, B, C, D; Clase 2 División 2 Grupos F, G
• Certificación ATEX: EN 60079-0:2012, EN 60079-11:2012; II 3G Ex ic [ic] IIC T4 Gc (-20 degC <= Ta <= 50 degC)
• Certificación IECEx: IEC 60079-0 Ed. 6.0 (2014), IEC 60079-11 Ed. 6.0 (2011); Ex ic [ic] IIC T4 Gc (-20 degC <= Ta <= 50 degC)
