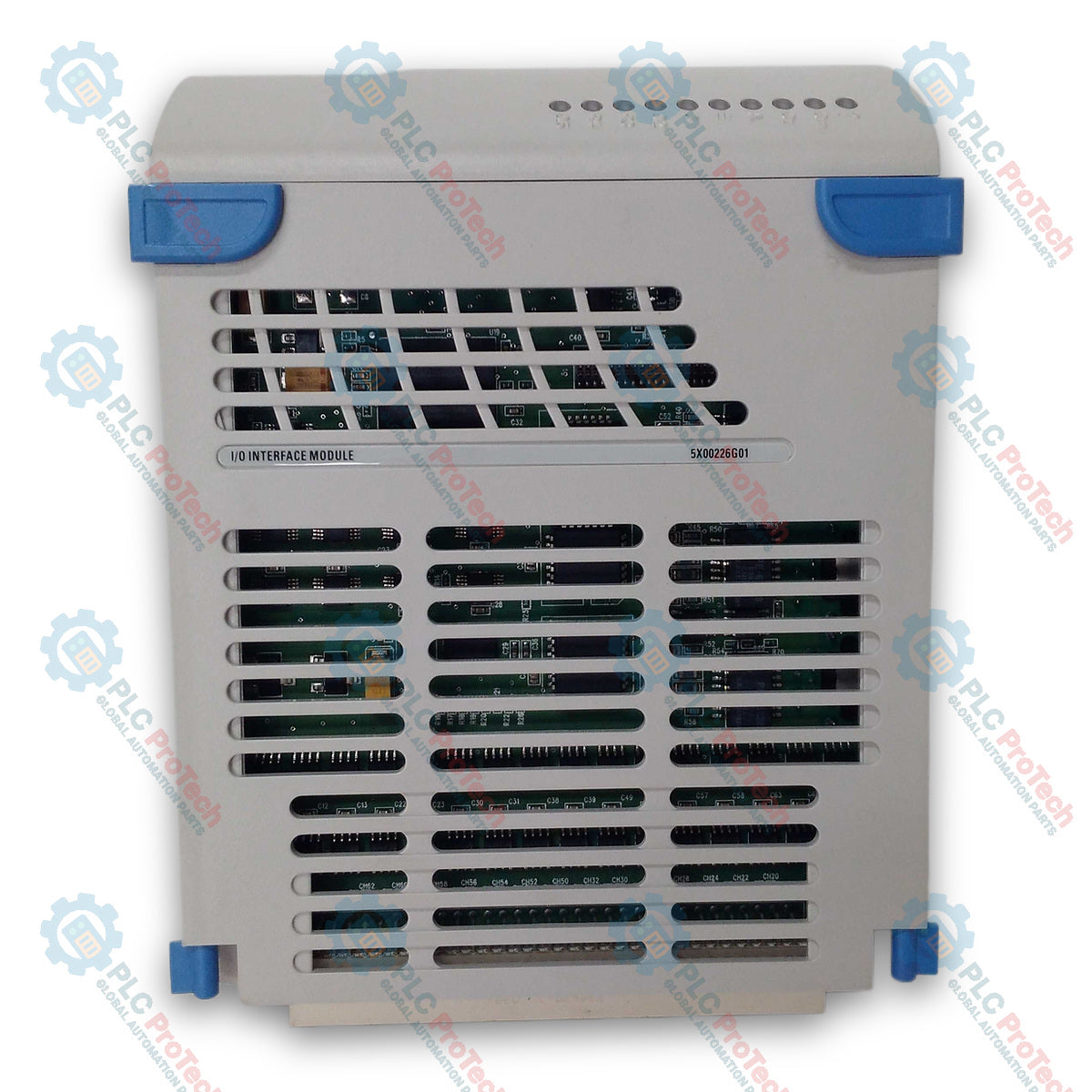

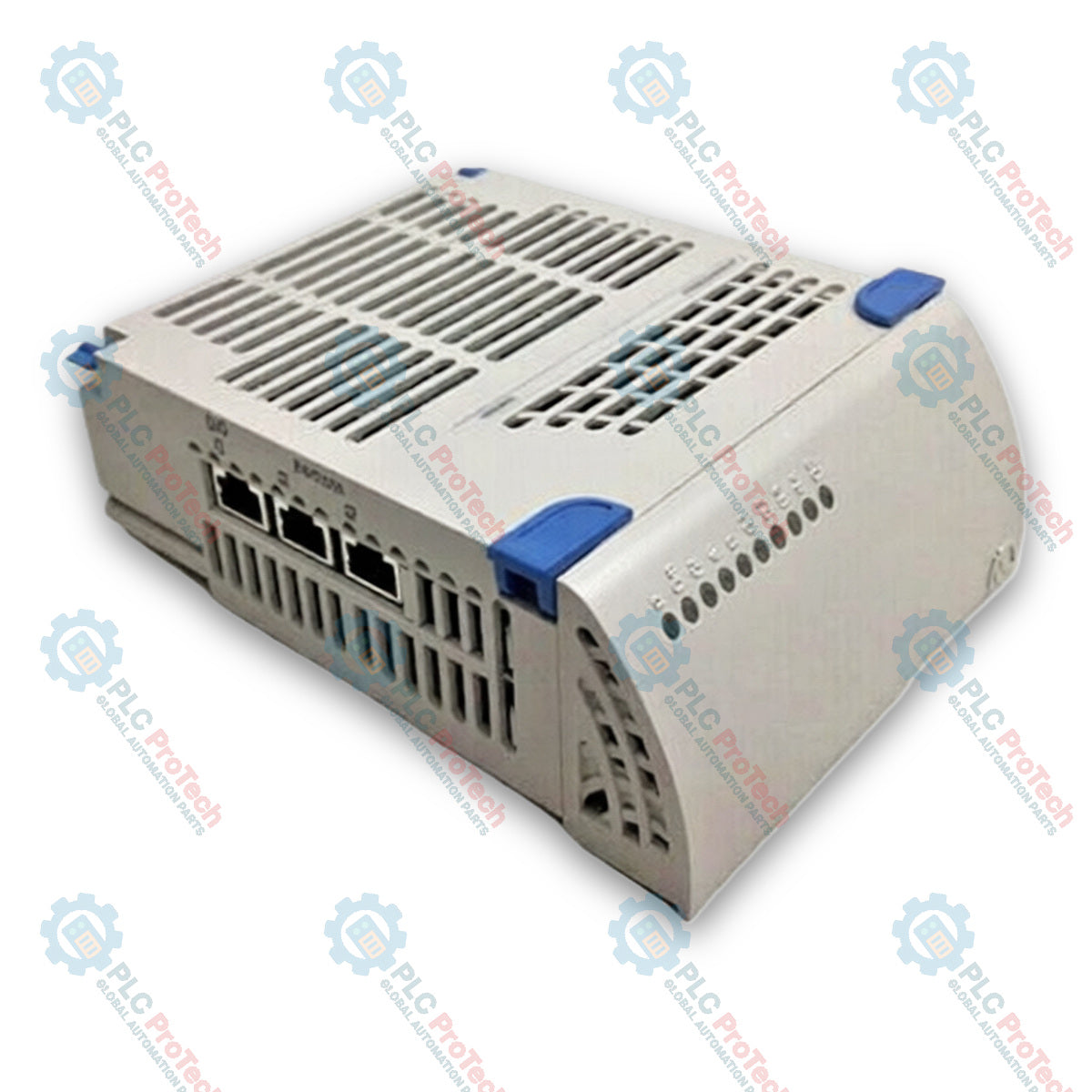

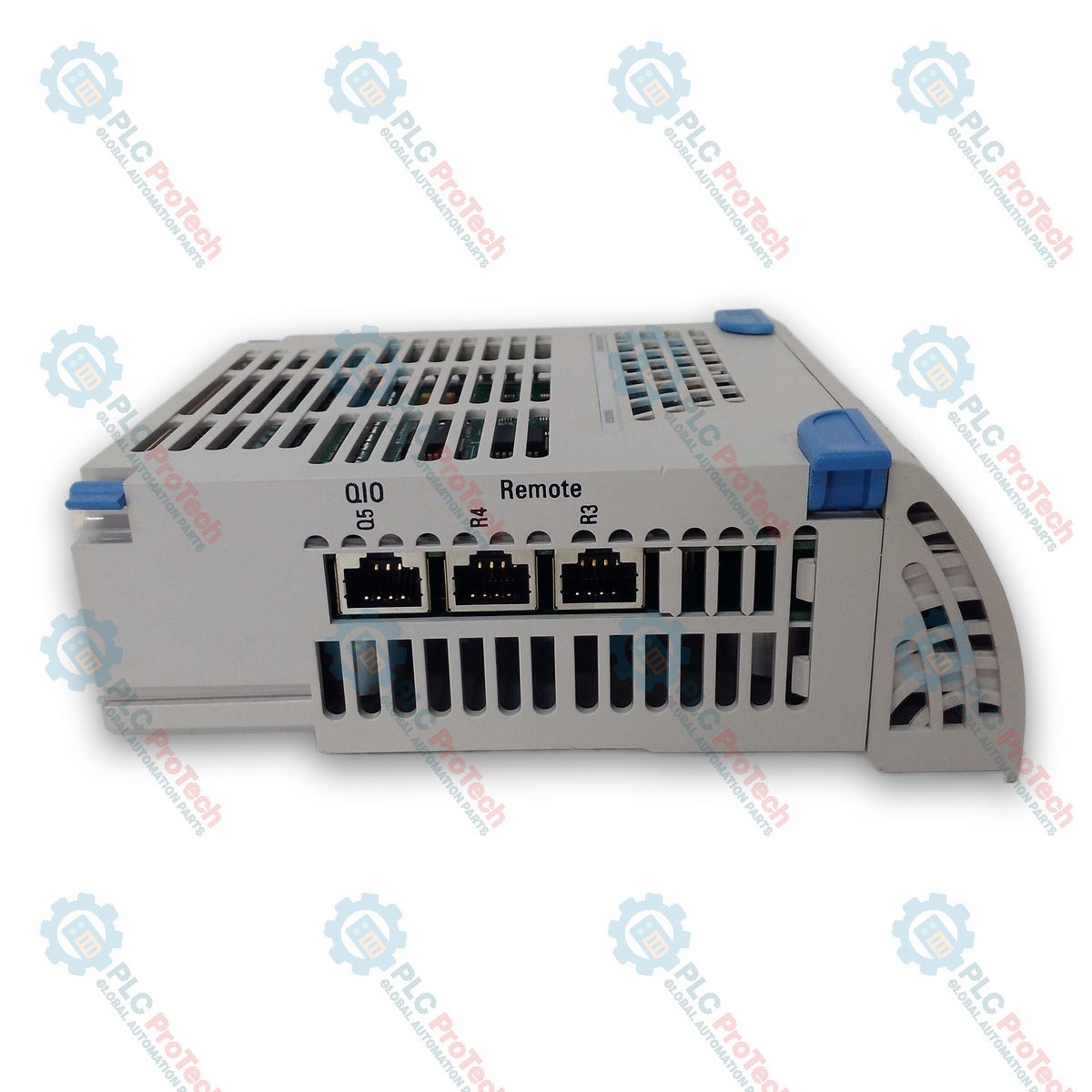

Módulo de interfaz de E/S Emerson Ovation 5X00226G01 OCR400

Descripción

El Emerson 5X00226G01 OCR400 es un módulo de interfaz de E/S diseñado para el control de procesos industriales y la comunicación con dispositivos de campo dentro del sistema de control Ovation. Incorpora una microarquitectura FPGA de controlador esclavo de E/S (IOSC) para procesar comunicaciones deterministas de alta velocidad a través del bus de E/S propietario de la placa posterior Ovation. El módulo se conecta directamente al controlador OCR400 mediante puertos de interfaz de E/S dedicados y unidades de conexión de medios (MAU), lo que permite el procesamiento de señales en tiempo real en ramas de E/S locales y remotas distribuidas. Diseñado con aislamiento galvánico integrado e indicadores LED de diagnóstico incorporados, el 5X00226G01 garantiza un intercambio de datos fiable y la detección de fallos en aplicaciones de generación de energía y tratamiento de agua.

Características

• Diseño modular intercambiable en caliente que permite retirar e instalar el módulo con la alimentación activa
• Identificación electrónica (EID) incorporada que almacena datos de estilo, grupo, número de serie y revisión
• LED de diagnóstico integrados que indican alimentación correcta, comunicaciones correctas, error externo y fallo interno
• Aislamiento galvánico entre los circuitos lógicos internos y los buses de interfaz de campo
• Temporizador supervisor de hardware que ejecuta un reinicio automático tras un tiempo de espera agotado de la comunicación

Aplicaciones

• Sistemas de control de plantas de generación de energía
• Automatización del tratamiento de agua y aguas residuales
• Integración de nodos de E/S remotas mediante enlaces MAU de fibra óptica
• Sistemas industriales de control de procesos y adquisición de datos

Especificaciones técnicas

Directrices de instalación

• Monte el módulo en una unidad base Ovation compatible, instalada en rieles DIN estándar dentro del armario de control.
• Mantenga una separación física entre las líneas de alimentación de alta tensión y el cableado de comunicación de E/S de baja tensión para minimizar el ruido eléctrico.
• Utilice cables blindados de par trenzado para el cableado de señales de campo y conecte los blindajes en los puntos de puesta a tierra designados de la unidad base.
• Garantice una ventilación adecuada del armario y el espacio libre necesario para la refrigeración, a fin de mantener las temperaturas de funcionamiento entre 0 degC y 60 degC.

Cumplimiento y certificaciones

• Sistemas certificados con marcado CE
• Cumplimiento de KC
