Tarjeta de entradas analógicas de 2 hilos y 8 canales, 4-20 mA, Emerson DeltaV KJ3002X1-BC1

Descripción

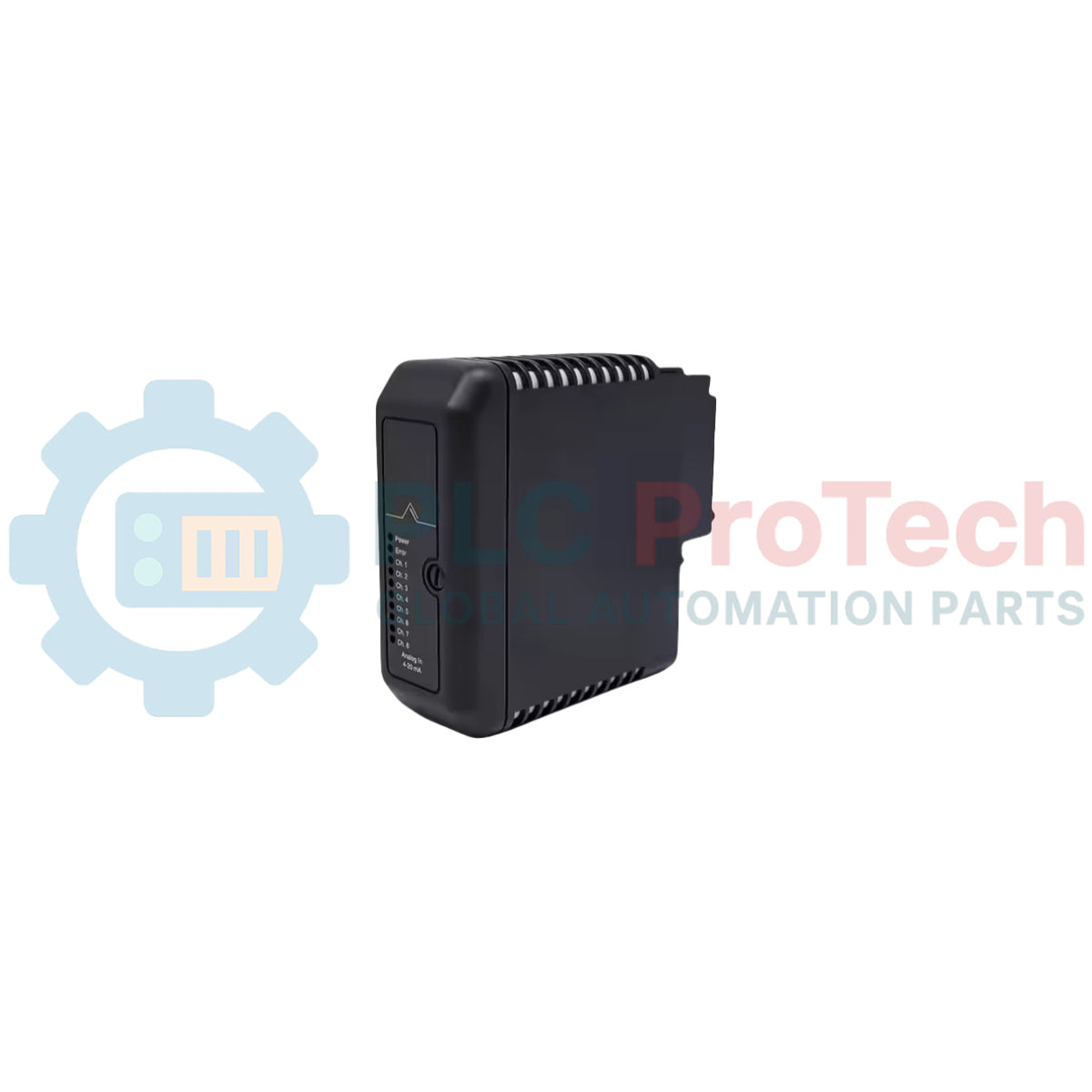

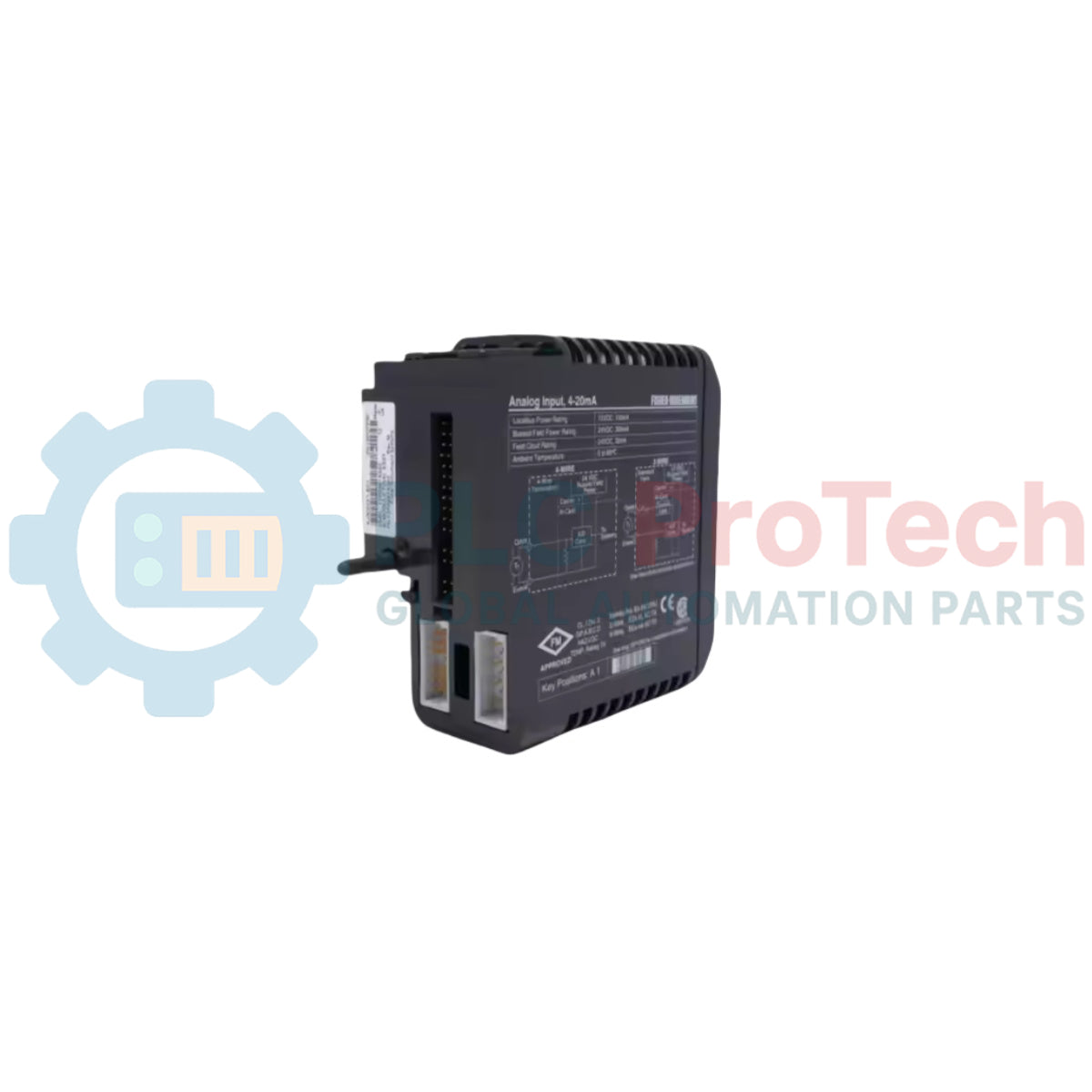

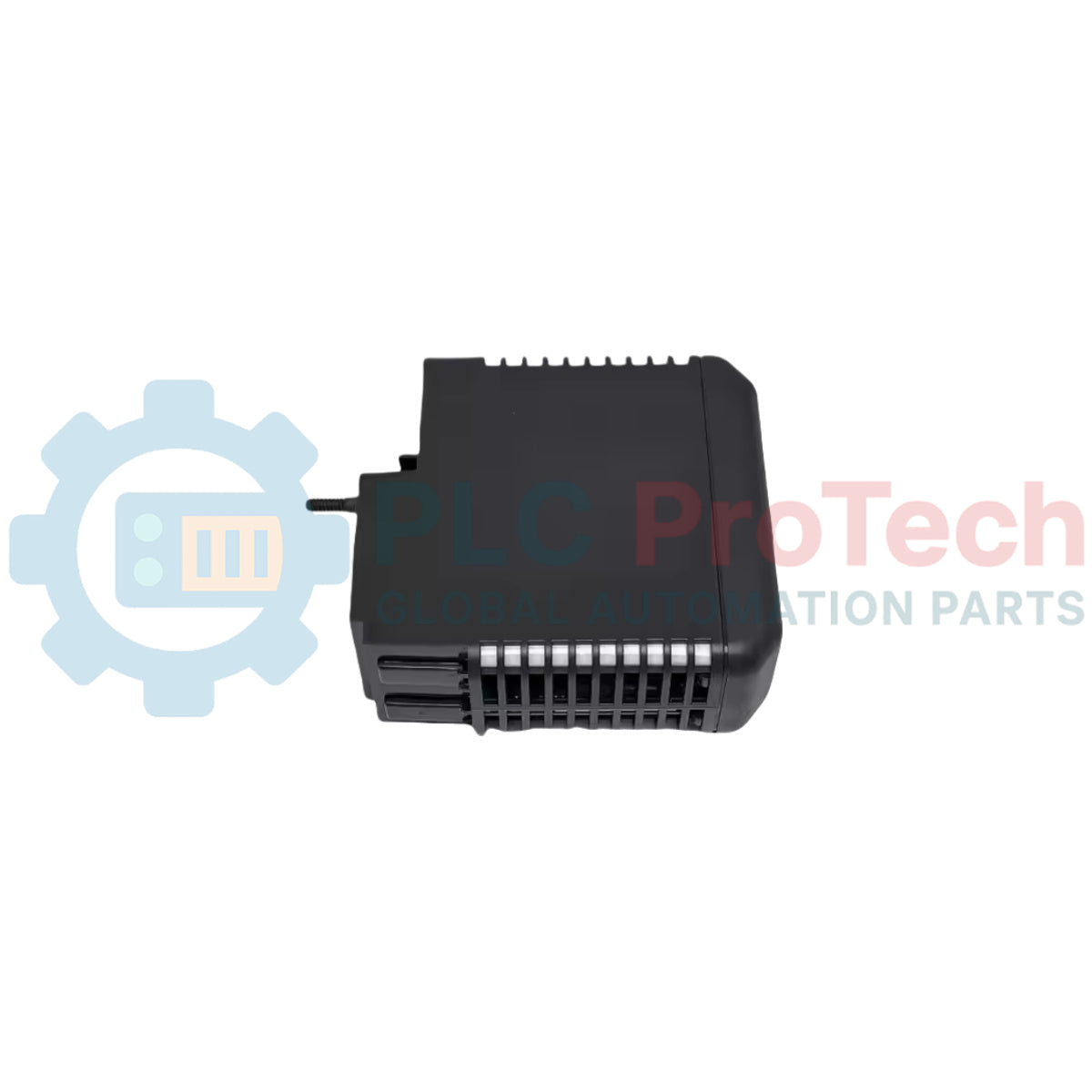

Emerson KJ3002X1-BC1 es una tarjeta de entrada analógica de 2 hilos con 8 canales, diseñada para señales de 4-20 mA. La KJ3002X1-BC1 convierte las señales de corriente continua de 4-20 mA recopiladas de transmisores y sensores de campo en datos digitales para su procesamiento dentro del sistema de control distribuido DeltaV. Funciona dentro de la estructura tradicional de E/S de la serie M de DeltaV y conecta la instrumentación de campo mediante una interfaz de bloque de terminales con posición de llave A1.

Características

• Cuenta con un diseño de 8 canales configurado para señales de entrada analógica de 2 hilos y 4-20 mA.
• Integra un sistema de codificación giratorio para garantizar la alineación mecánica correcta con los bloques de terminales.
• Admite la extracción e inserción con el sistema energizado bajo las condiciones de lazo especificadas.
• Elimina los requisitos de mantenimiento en campo gracias a un diseño que no requiere calibración.

Aplicaciones

• Procesamiento de instrumentación de campo para sistemas de control distribuido (DCS).
• Supervisión industrial continua de procesos mediante lazos de corriente de 4-20 mA.
• Entornos de automatización de procesos con atmósferas peligrosas.

Especificaciones técnicas

Directrices de instalación

• Desconexión de la alimentación de campo: La alimentación de campo suministrada al dispositivo, ya sea en el terminal de campo o como alimentación de campo mediante bus a través del portador, debe desconectarse antes de extraer o conectar la tarjeta.
• Condiciones de inserción en caliente: La unidad puede extraerse o insertarse mientras el sistema está energizado, siempre que solo se extraiga una unidad a la vez y se utilice con una fuente de alimentación dual de CC/CC del sistema KJ1501X1-BC1 que funcione con una alimentación de entrada de 24 VDC o 12 VDC. La inductancia del cableado del circuito primario para la alimentación de entrada debe ser inferior a 23 uH, o la alimentación debe suministrarse mediante una fuente certificada con una tensión de circuito abierto Ui de 12.6 VDC y una Lo inferior a 23 uH.
• Sistema de codificación: Verifique que el sistema de codificación giratorio del bloque de terminales esté ajustado en la posición A1 para garantizar la compatibilidad antes de insertar la tarjeta.
• Fusible del bloque de terminales: No extraiga un fusible del bloque de terminales con la alimentación de campo energizada para circuitos sin generación de chispas.
• Mantenimiento: La unidad no contiene piezas reparables por el usuario y no debe desmontarse.

Conformidad y certificaciones

• ATEX: II 3 G, EEx nL IIC T4 (Nemko n.º 02ATEX431U)
• Aprobaciones de CSA / seguridad: LR87534 APROBADO, Clase I División 2 Grupos A, B, C, D, clasificación de temperatura T4
