Ensamblaje de cable extensor inferior DeltaV M-series Emerson KJ4002X1-BF2 (12P3866X012)

Descripción del producto

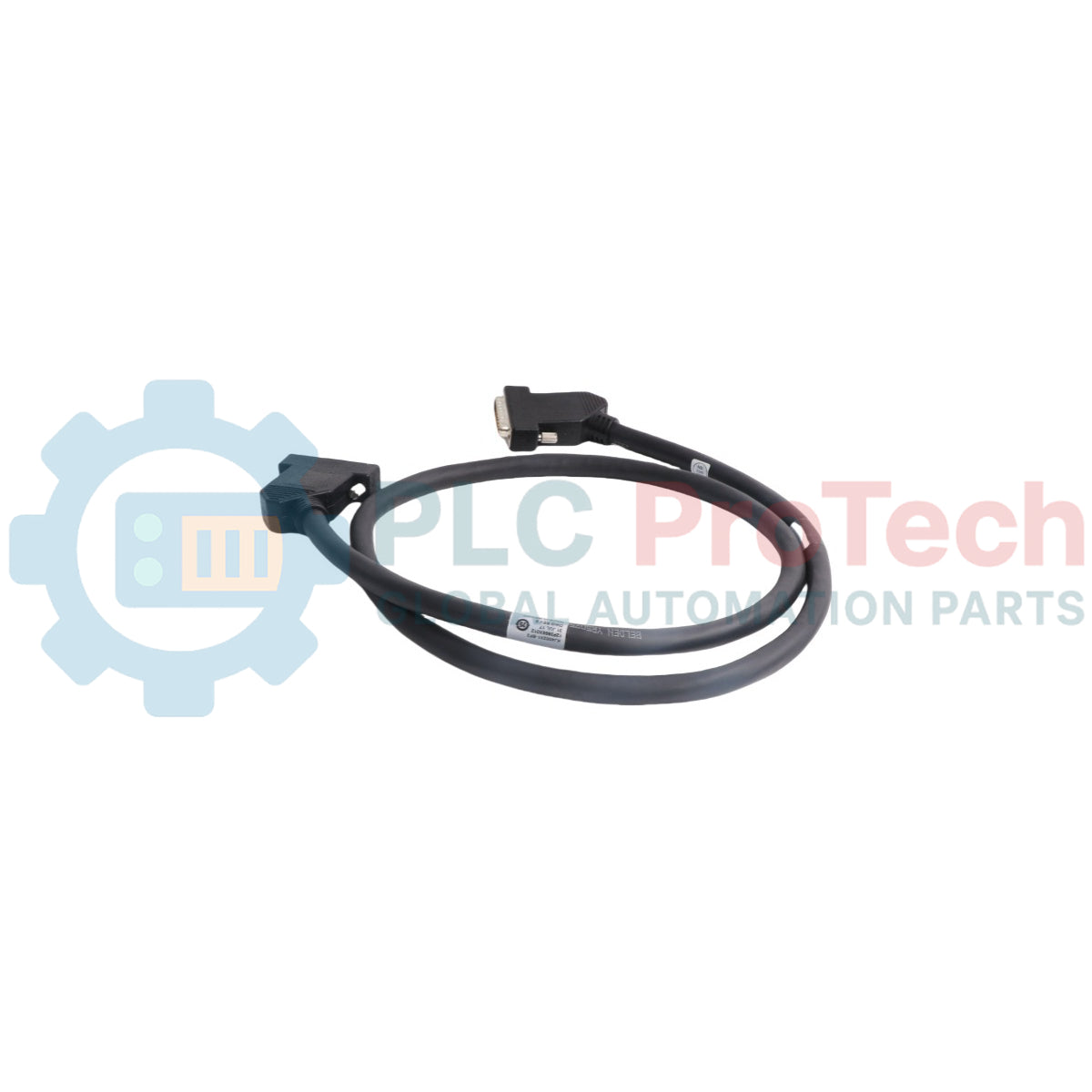

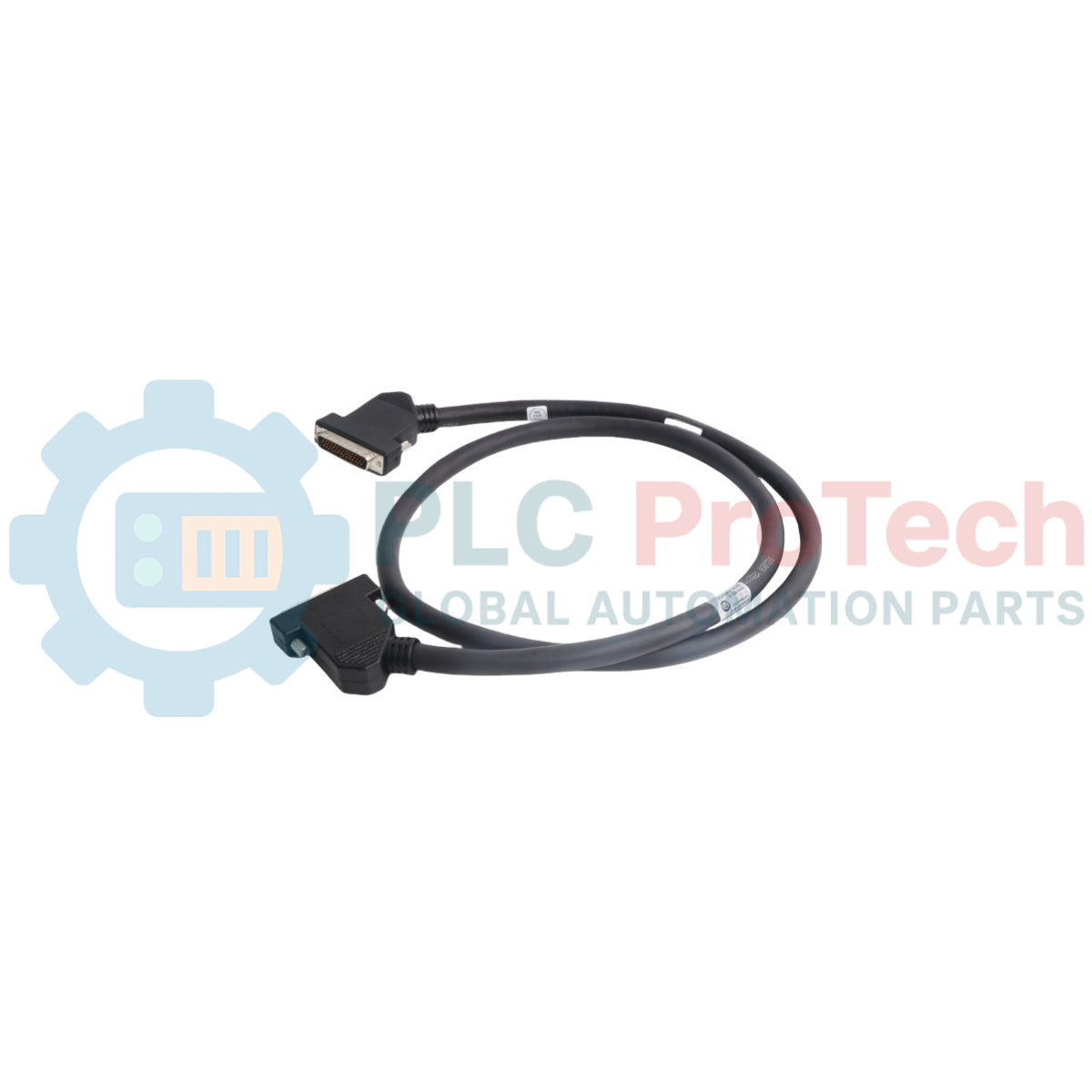

El Emerson KJ4002X1-BF2 (identificado alternativamente por el número de pieza 12P3866X012) es un conjunto de cable extensor inferior de 1,2 metros y 44 pines diseñado específicamente para el subsistema de E/S serie M de DeltaV™. Este componente de hardware facilita la expansión del LocalBus entre portadores horizontales, permitiendo diseños físicos flexibles dentro de los gabinetes DCS (Sistema de Control Distribuido). Está diseñado para transportar energía de circuito LocalBus de alta corriente (12,6 VCC a 15 A) y señales de comunicación de alta velocidad a través de segmentos de portadores.

Diseñado para entornos industriales exigentes, el KJ4002X1-BF2 está clasificado para entornos hostiles Clase G3 según ISA-S71.04-1985, garantizando resistencia contra contaminantes corrosivos en el aire. Se utiliza principalmente en proyectos de automatización de procesos a gran escala donde la densidad de E/S requiere múltiples portadores y configuraciones de múltiples gabinetes. El diseño robusto del cable asegura la integridad de la señal y la estabilidad de la alimentación a lo largo del límite máximo permitido de extensión LocalBus de 6,5 metros.

Configuración técnica

Información para pedidos

La adquisición y sustitución industrial deben referenciar tanto el número de modelo como el número de pieza alternativo para garantizar una coincidencia exacta del hardware dentro del ecosistema DeltaV.

Guía de ingeniería e instalación

Secuencia de alimentación obligatoria:

El KJ4002X1-BF2 no está diseñado para "intercambio en caliente". Esta unidad no puede retirarse ni insertarse mientras el sistema esté energizado. La alimentación del sistema debe estar completamente desenergizada antes de desconectar carriers o cables extensores LocalBus para evitar daños en el hardware o comportamientos impredecibles del controlador.

Restricciones de longitud del LocalBus:

La integridad total del bus depende estrictamente de la longitud del cable. La longitud acumulada de todos los carriers de E/S y extensores LocalBus en un solo segmento no debe exceder 6.5 metros. Exceder este límite resultará en una caída excesiva de voltaje en el riel de 12.6 VDC y posibles errores de temporización de señal.

Requisitos de conducto y enrutamiento:

Cuando el KJ4002X1-BF2 se usa para interconectar carriers a través de diferentes gabinetes, el cable debe instalarse dentro de un conducto dedicado para asegurar protección física y blindaje EMC. Se requiere una separación adecuada entre los cables LocalBus y las líneas de alimentación de CA de alto voltaje para evitar interferencias electromagnéticas.

Cumplimiento para áreas peligrosas:

Para instalaciones en áreas peligrosas de Zona 2, los técnicos deben seguir estrictamente el documento 12P2046 "Instrucciones de instalación del sistema de proceso escalable DeltaV™ Zona 2." Asegúrese de que el área sea conocida como no peligrosa antes de cualquier desconexión física.

Preguntas frecuentes sobre mantenimiento y solución de problemas

P: ¿Se requiere calibración para el KJ4002X1-BF2?

R: No. El cable es un conjunto electromecánico pasivo y no requiere calibración ni ajuste de software.

P: ¿Cómo debo manejar una falla sospechada del cable?

R: Esta unidad no contiene partes reparables por el usuario. Si la alimentación LocalBus de 12.6 VDC está ausente en el carrier descendente o si los módulos de E/S no se inicializan, verifique el asiento y los mecanismos de bloqueo del conector de 44 pines. Si el cable está físicamente dañado, debe reemplazarse como un conjunto completo.

P: ¿Son completamente intercambiables KJ4002X1-BF2 y 12P3866X012?

R: Sí. 12P3866X012 es el número de pieza interno de fabricación/ingeniería de Emerson asociado con la designación del modelo KJ4002X1-BF2. Se refieren al mismo conjunto físico de cable.
