EMF2102IBCV001 Lenze 8200-Series Módulo de comunicación LECOM A/B RS232/485

Descripción general del producto

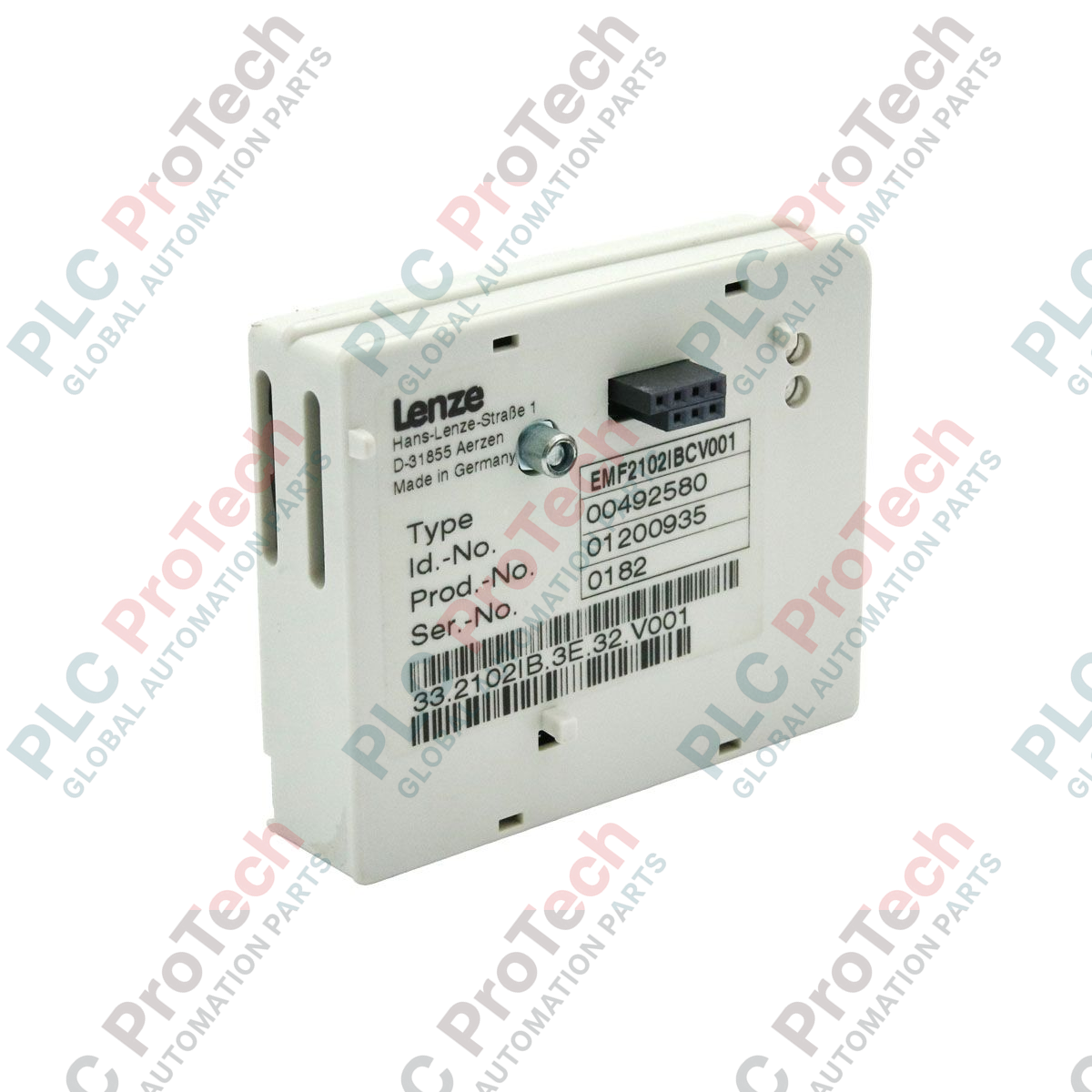

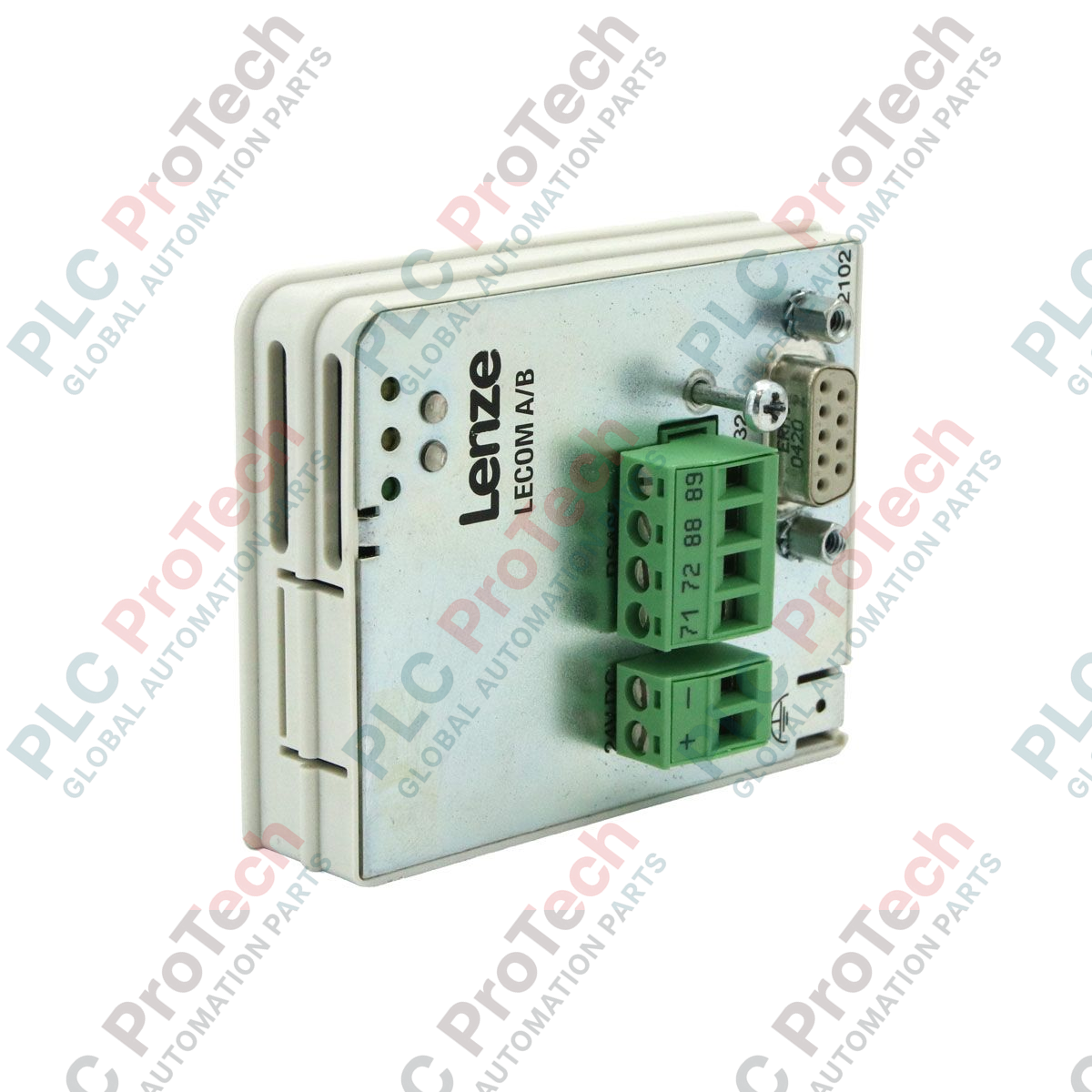

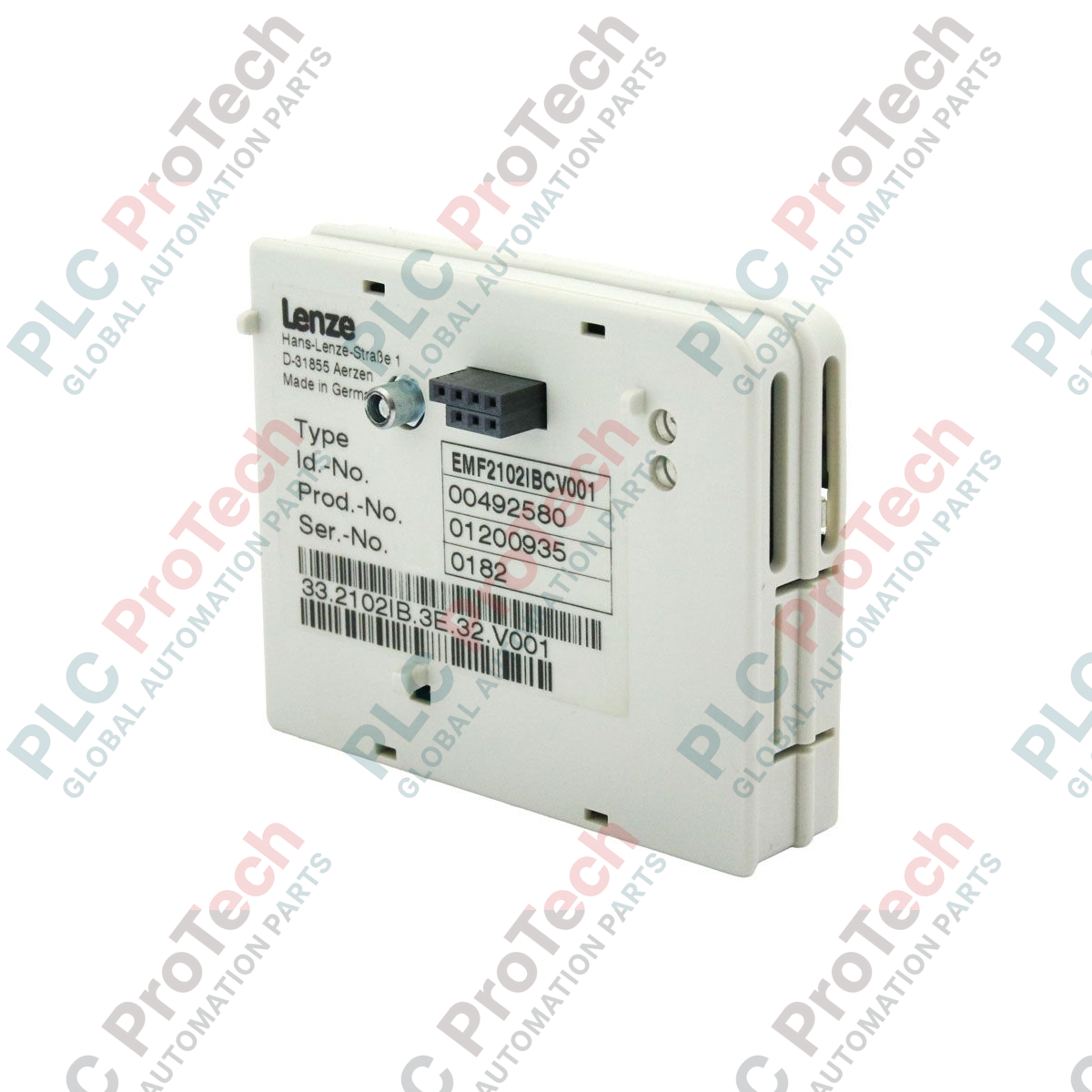

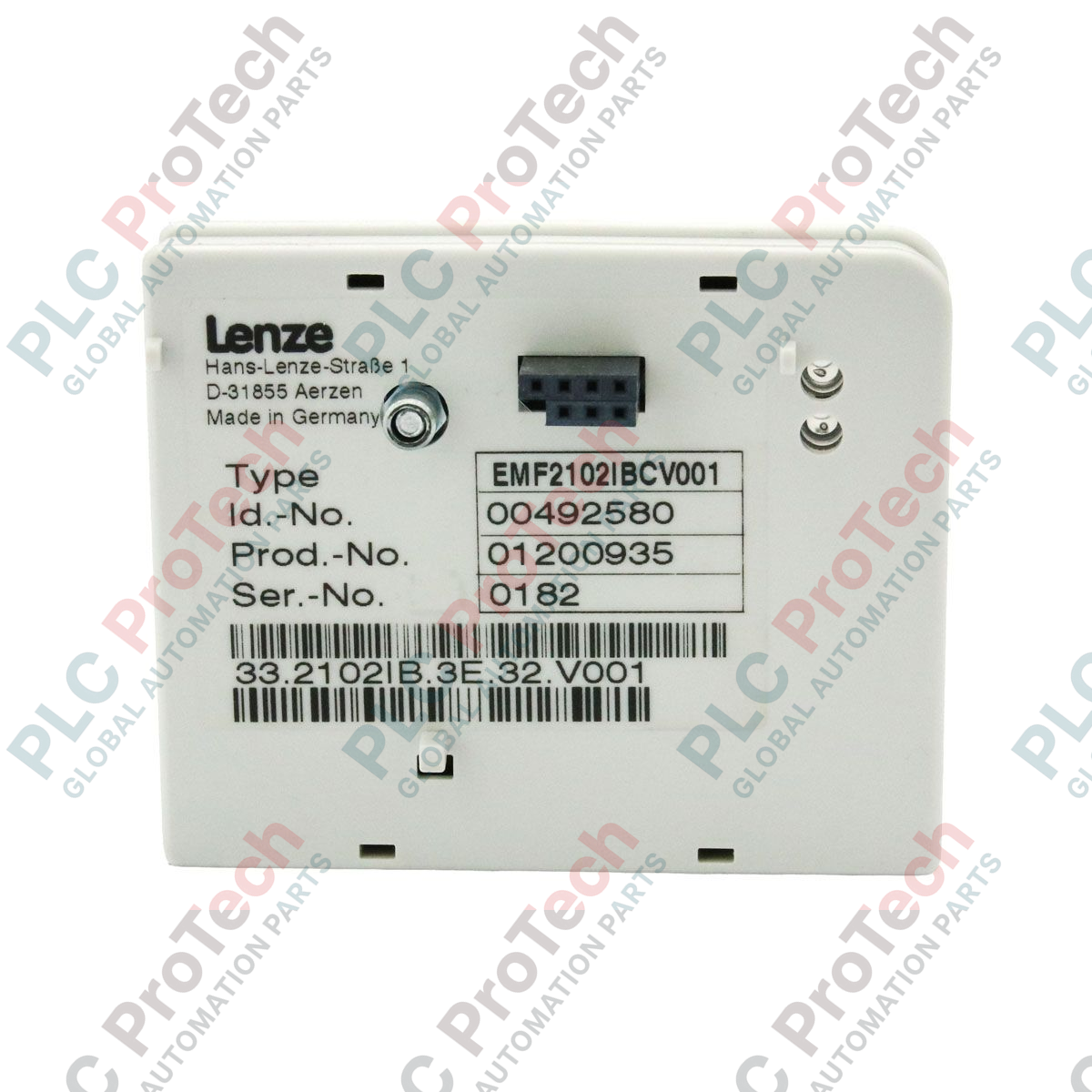

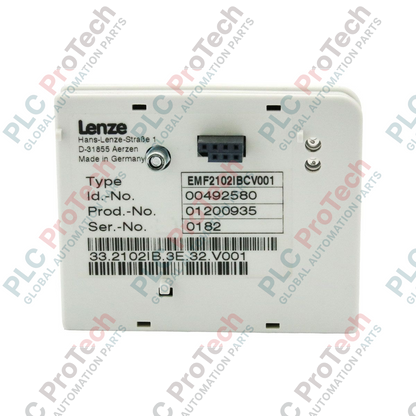

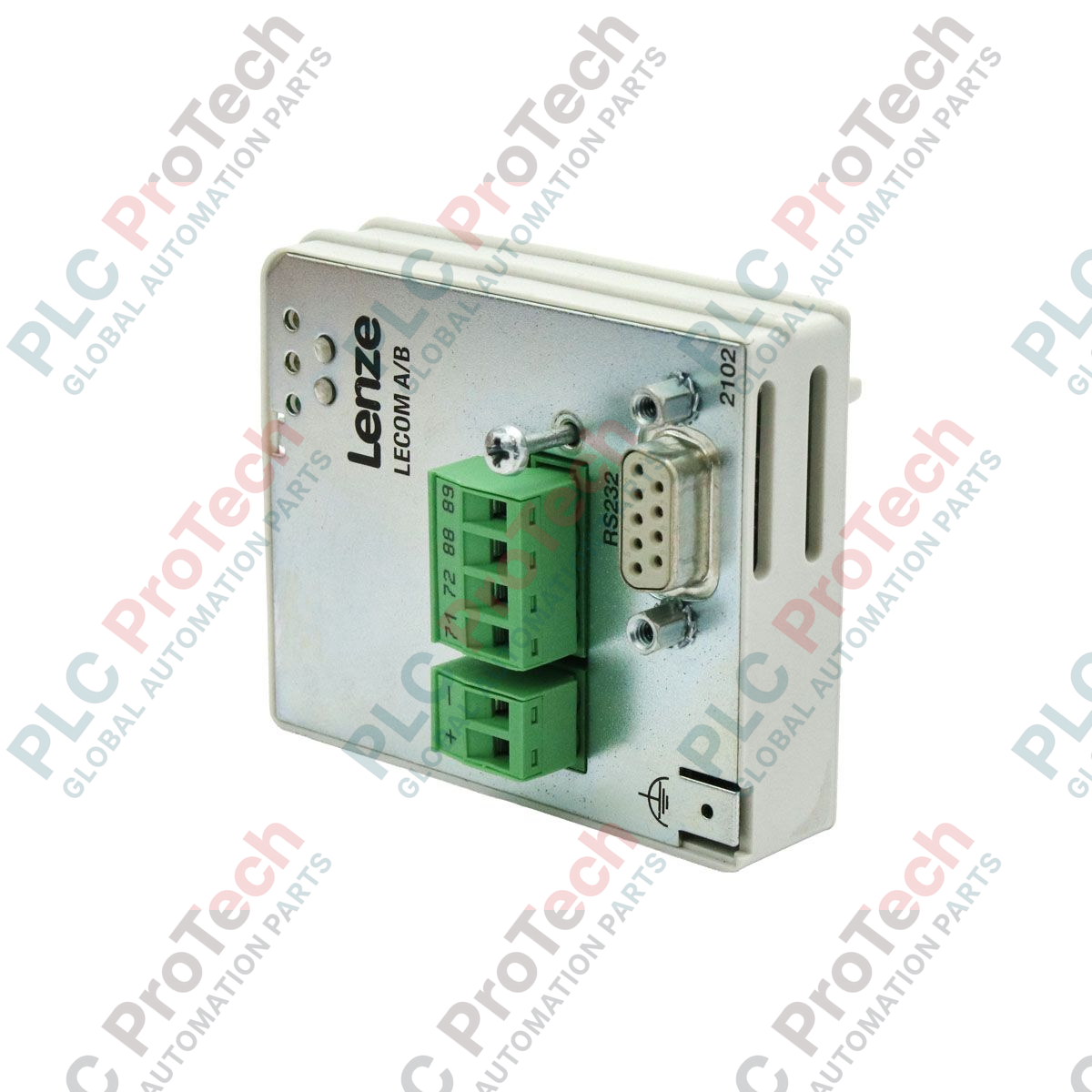

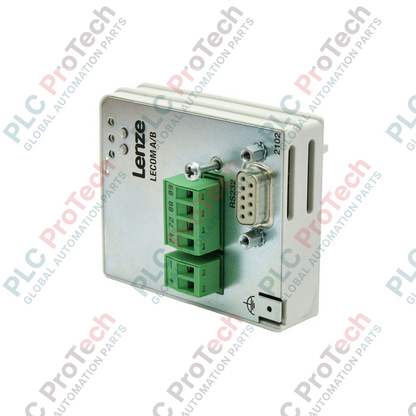

El EMF2102IBCV001 (2102IBCV001) es un módulo de interfaz de comunicación especializado diseñado para los inversores de frecuencia de la serie 8200 de Lenze. Como adaptador LECOM A/B, este accesorio permite que el accionamiento se comunique mediante interfaces serie RS232 o RS485, lo que posibilita el control centralizado, la parametrización y la supervisión en tiempo real a través de un PLC o un sistema basado en PC. Es un componente esencial en entornos de automatización industrial que requieren acceso remoto a los datos del motor o un funcionamiento coordinado de varios accionamientos. A pesar de su estado de «Fin de producción», el EMF2102IBCV001 sigue siendo una necesidad mecánica para mantener sistemas heredados, ya que proporciona el enlace de datos esencial para la integración con el software «L-force Engineer» y garantiza que las instalaciones antiguas de la serie 8200 sigan siendo visibles y controlables dentro de arquitecturas digitales modernas.

Configuración técnica

El EMF2102IBCV001 está diseñado como un módulo enchufable que se monta directamente en la ranura de comunicación frontal del inversor vectorial de la serie 8200. Proporciona una interfaz serie de doble estándar, compatible tanto con conexiones RS232 punto a punto como con redes RS485 multidrop. El hardware está optimizado para la transmisión de datos a alta velocidad e incorpora aislamiento galvánico para proteger la electrónica interna del inversor frente a bucles de masa o sobretensiones en la línea de comunicación. Con un peso de solo 0.09 kg y unas dimensiones de 15.20 x 18.80 x 5.50 cm, el módulo se integra perfectamente sin ampliar la huella del accionamiento. El protocolo LECOM (Comunicación Lenze) garantiza el acceso a todos los registros del accionamiento, facilitando un flujo completo de datos de diagnóstico y el restablecimiento remoto de los códigos de fallo.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo cambio entre los modos RS232 y RS485 en el EMF2102IBCV001?

La selección normalmente se realiza mediante interruptores DIP internos o utilizando asignaciones de pines específicas en el conector de interfaz. Se recomienda RS232 para la configuración local mediante PC (hasta 15 metros), mientras que RS485 debe utilizarse para conectar en red varios accionamientos a distancias mayores (hasta 1200 metros).

¿Este módulo es compatible con los accionamientos descentralizados 8200 motec?

El EMF2102IBCV001 está diseñado principalmente para la serie vectorial 8200 montada en armario. Para la serie 8200 motec (descentralizada), debe verificarse la compatibilidad del conector físico, ya que las unidades motec suelen utilizar carcasas de interfaz mecánica diferentes.

¿Qué software se necesita para comunicarse con el accionamiento a través de este módulo?

Puede utilizar el software «Lenze Global Drive Control (GDC)» o «L-force Engineer». Estas herramientas permiten cargar, descargar y archivar conjuntos de parámetros, así como supervisar datos del osciloscopio en tiempo real durante el funcionamiento del motor.

Guía de ingeniería e instalación

Terminación de la red y polarización RS485:

Al utilizar el EMF2102IBCV001 en una red RS485 multidrop, asegúrese de que el último módulo de la cadena tenga instalada una resistencia de terminación de 120 ohmios. Una terminación incorrecta de la línea provocará reflexiones de señal, lo que puede generar fallos «CE0» (error de comunicación) y corrupción intermitente de datos, especialmente a velocidades de transmisión en baudios más altas.

Cableado y protección contra interferencias:

Los cables de comunicación deben ser de alta calidad, de par trenzado y apantallados. Tienda estos cables a una distancia mínima de 20 cm de los cables de alimentación del motor y de las líneas de red de 400 V. Si es necesario cruzarlos, el cruce debe realizarse en un ángulo de 90 grados. El apantallamiento del cable de comunicación debe conectarse a tierra en el punto de entrada del armario de control para desviar eficazmente el ruido de alta frecuencia generado por la etapa de potencia del inversor.

Restricciones para la conexión en caliente:

No inserte ni retire el EMF2102IBCV001 mientras el inversor de frecuencia esté encendido. Los pines de comunicación son sensibles a los picos transitorios durante la conexión. Apagar el inversor garantiza que el ASIC interno (circuito integrado específico de aplicación) del módulo no quede expuesto a un enclavamiento por tensión, lo que podría desactivar permanentemente el transceptor RS232/485.
