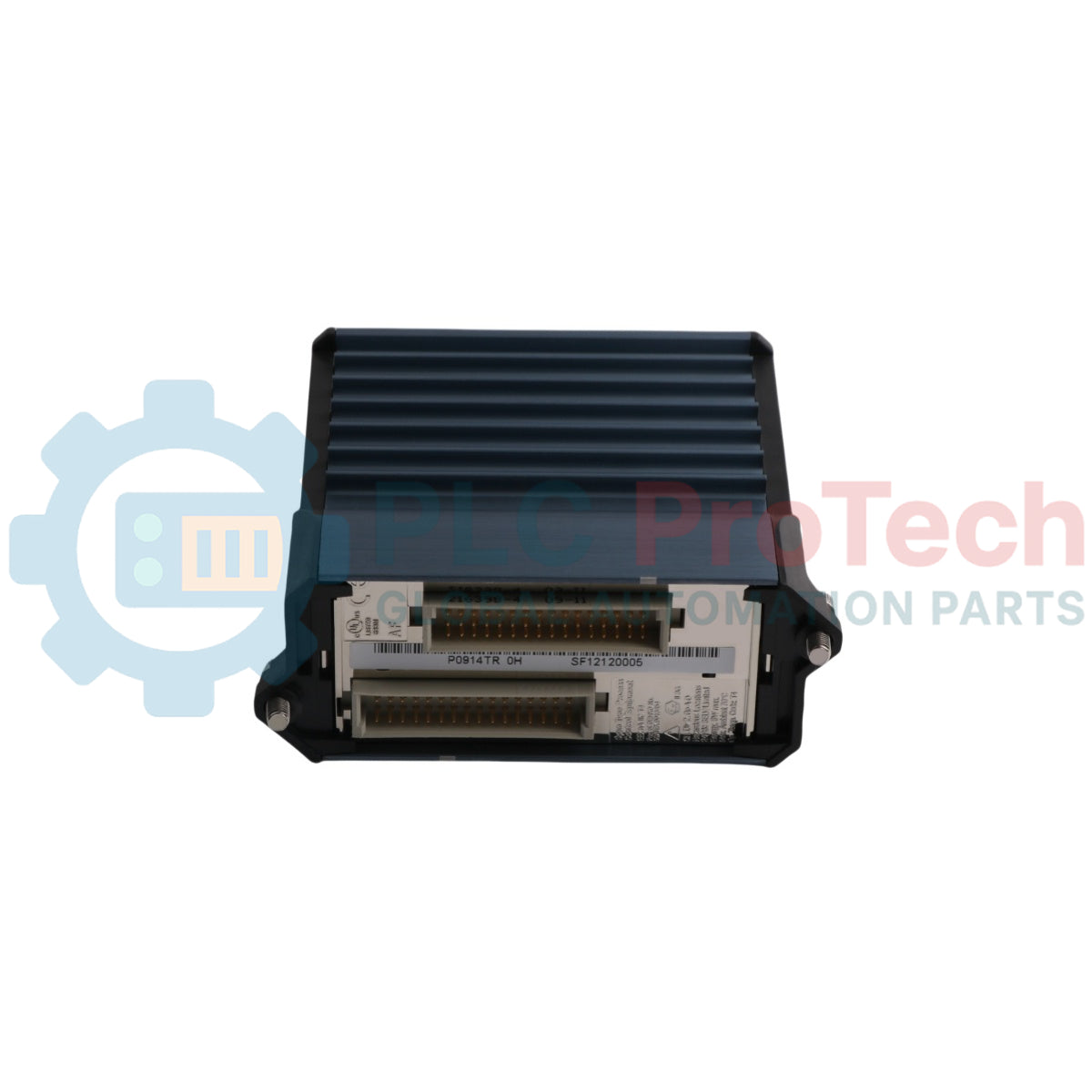

Módulo de entradas discretas Foxboro FBM217 (P0914TR)

Descripción general del producto

El FBM217 (P0914TR) es un módulo de entradas discretas de alta densidad y 32 canales, diseñado para las series Foxboro I/A y EcoStruxure Foxboro DCS. Sirve como interfaz principal para supervisar señales digitales de campo, como contactos secos o fuentes de tensión de CC provenientes de pulsadores, interruptores de límite y contactos auxiliares de arrancadores de motores.

En la automatización industrial, el FBM217 es reconocido por su versatilidad; según el conjunto de terminales (TA) asociado, puede supervisar una amplia gama de tensiones, incluidas 24 V CC, 125 V CC, 120 V CA o 240 V CA. La designación P0914TR hace referencia al conjunto de hardware específico del módulo, diseñado para el control de procesos de alta disponibilidad en entornos exigentes, como la generación de energía y la fabricación de productos químicos.

Configuración técnica (análisis detallado)

La arquitectura del FBM217 está optimizada para el aislamiento por grupos y el procesamiento redundante de señales:

• Densidad de canales: Proporciona 32 canales de entrada discreta en un formato compacto de tipo «enchufable».

• Compatibilidad con redundancia: Puede implementarse como una unidad individual o como un par redundante. Cuando se configura en pareja, los módulos proporcionan una conmutación «sin interrupciones», lo que garantiza que un fallo de un solo módulo no interrumpa la supervisión de los enclavamientos críticos del proceso.

• Conversión de señales: Convierte las señales eléctricas del lado de campo (tensión o estado del contacto) en datos digitales para el procesador de control de campo (FCP) mediante el bus de campo redundante de 2 Mbps o 10 Mbps.

• Aislamiento por grupos: Los 32 canales están aislados por grupos de la lógica interna del sistema, lo que proporciona una protección sólida frente al ruido eléctrico y los transitorios del lado de campo.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿Cuál es la diferencia entre FBM217 y P0914TR?

R1: FBM217 es el nombre del modelo funcional utilizado en el software del DCS y en el diseño del sistema. P0914TR es el número de pieza de hardware específico del conjunto del módulo. Ambos hacen referencia a la misma unidad física.

P2: ¿Este módulo requiere una fuente de alimentación externa para las entradas?

R2: Depende de la aplicación. Para la «detección de contacto», el módulo/TA proporciona la tensión de excitación. Para la «supervisión de tensión», el módulo supervisa una fuente externa de CC o CA proporcionada por el dispositivo de campo.

P3: ¿Se puede sustituir el FBM217 en caliente?

R3: Sí. El FBM217 admite la conexión y desconexión en caliente. En una placa base redundante, un módulo averiado puede retirarse y sustituirse sin apagar el sistema ni perder la visibilidad de las señales.

Guía de ingeniería e instalación

• Compatibilidad con la placa base: El FBM217 (P0914TR) debe instalarse en una placa base modular de la serie 200 (por ejemplo, RH924YF o P0926KE). Asegúrese de que las asas de bloqueo estén completamente acopladas para fijar el módulo a los pines del bus de campo.

• Configuración del filtro: Para evitar el «rebote de contactos» de los interruptores mecánicos, los ingenieros deben configurar el tiempo del filtro de entrada (seleccionable por software) para garantizar una detección estable de las señales en la lógica del DCS.

• Selección del conjunto de terminales (TA): El FBM217 debe combinarse con el TA correcto (por ejemplo, P0916BT para la detección de contactos de 24 V CC) y con el cable de terminación adecuado (P0926GQ) para adaptarse a los requisitos específicos de tensión de campo.

Ventajas de ingeniería

El recubrimiento de protección con clasificación G3 del FBM217 es una ventaja de ingeniería fundamental, ya que protege los componentes electrónicos internos contra la corrosión causada por el dióxido de azufre (SO2) y el sulfuro de hidrógeno (H2S). Su capacidad para gestionar 32 canales en una sola ranura reduce significativamente el espacio ocupado en el armario de E/S, mientras que su compatibilidad con el registro de eventos secuenciales (SOE) con precisión de milisegundos es vital para el análisis posterior a un disparo en sistemas críticos para la seguridad.
