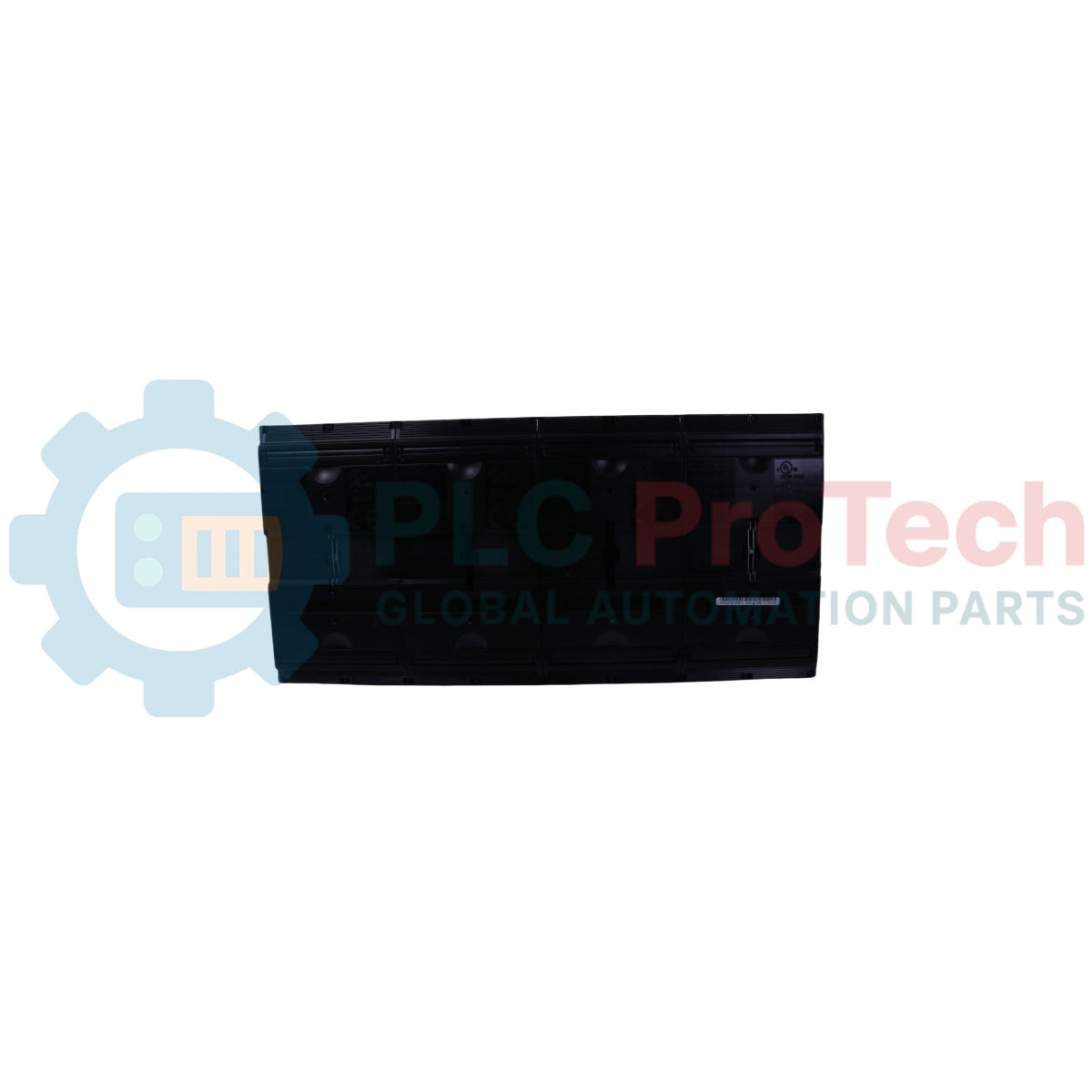

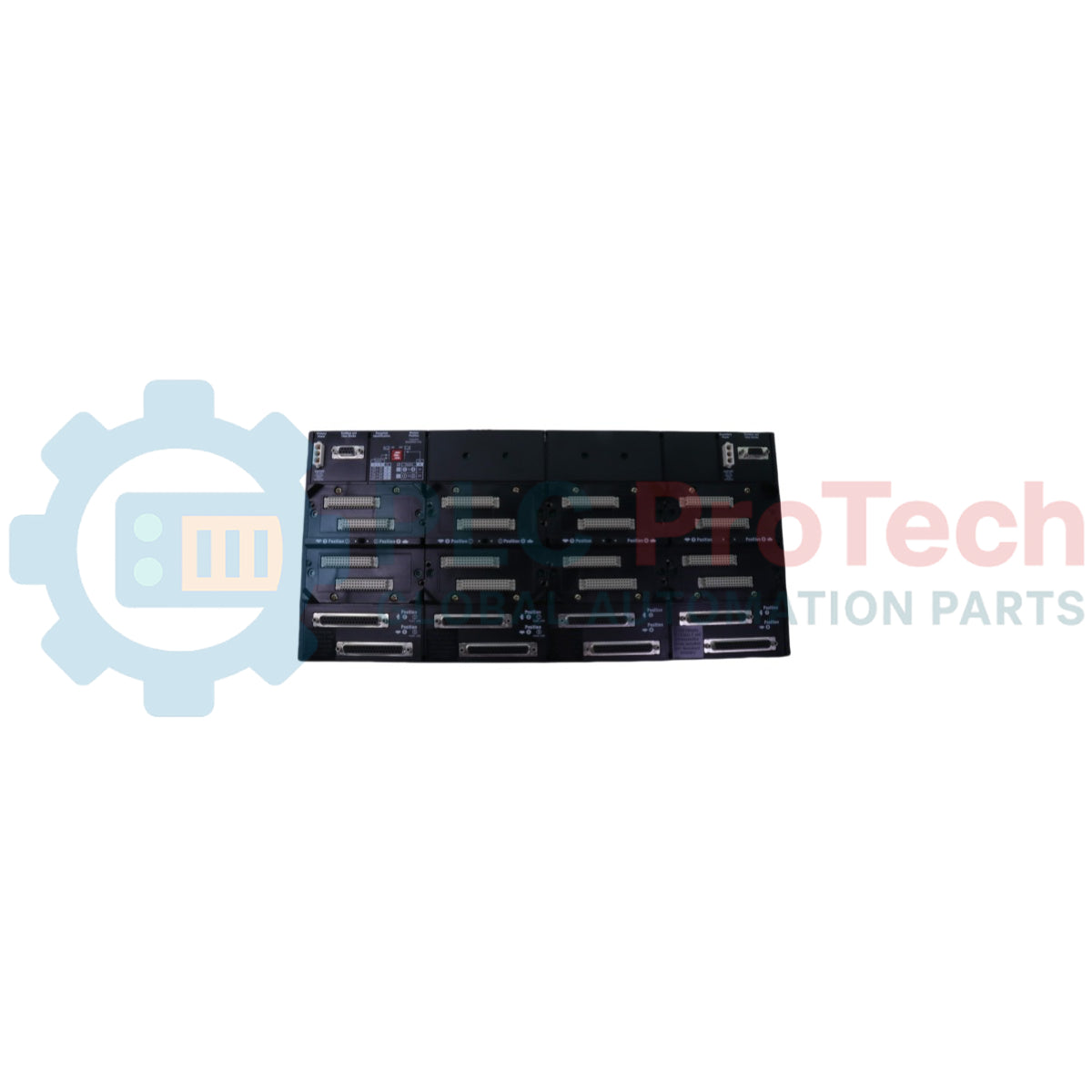

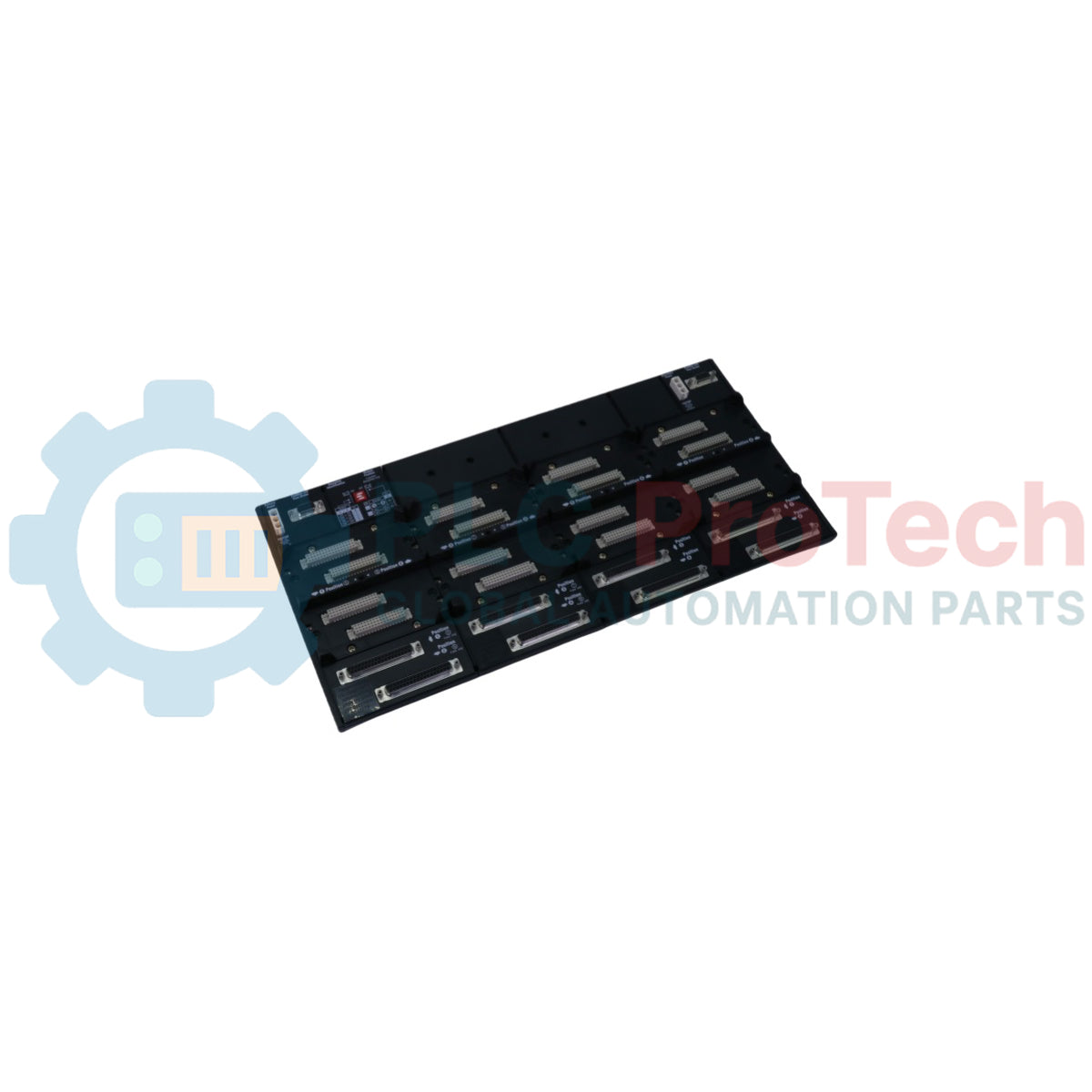

Foxboro P0926JM (Tarjeta interna para FBM231/FCM) Interfaz de posición B

Descripción general del producto

La P0926JM es el conjunto principal de hardware interno (PCBA) para el Módulo de E/S Discretas FBM231 y varios Módulos de Comunicación de Fieldbus (FCM) dentro del sistema Foxboro I/A Series.

A diferencia de un módulo encapsulado completo, la P0926JM representa la columna vertebral electrónica interna. Está diseñada específicamente para interactuar con la ranura B-Position en las placas base modulares de Foxboro (como la RH924YF y la P0926KE). Este componente es esencial para la reparación y el mantenimiento, lo que permite a los técnicos restaurar la comunicación entre el módulo y la placa base sin reemplazar toda la carcasa del módulo o la infraestructura de la placa base.

Configuración técnica

• Función principal: Proporciona el enrutamiento de señales discretas de 32 canales de alta velocidad y la lógica de interfaz de bus.

• Lógica de posición B: Diseñada específicamente para ocupar la posición B dentro de la arquitectura de la placa base modular, gestionando la ruta de datos primaria/redundante.

• Aislamiento óptico: Aislamiento galvánico integrado de 1500 V CA para proteger la red de control DCS de sobretensiones eléctricas del lado de campo.

• Protección ambiental: Cuenta con un revestimiento de conformado ISA-S71.04 Clase G3 (como se ve en la superficie de la placa), lo que garantiza la máxima resistencia a los gases industriales corrosivos ($H_2S$, $SO_2$, etc.).

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿Es el P0926JM un módulo de bus de campo completo?

R1: No. Es el conjunto electrónico interno (PCBA) que se encuentra dentro del FBM231. Este listado es para la placa desnuda como se muestra en las fotos, utilizada principalmente para reparaciones a nivel de hardware.

P2: ¿Qué significa "B-Position" en el título?

R2: En una placa base modular de Foxboro, los módulos deben conectarse a posiciones de bus internas específicas. El P0926JM es la interfaz de hardware que se conecta física y lógicamente a los pines de la B-Position.

P3: ¿Puedo usar esto para reparar un FBM231 averiado?

R3: Sí. Esta es la forma más rentable de reparar un módulo con una falla electrónica interna mientras se reutilizan la carcasa de plástico y los mangos existentes.

Guía de ingeniería e instalación

• Protocolo de reemplazo: El intercambio del P0926JM debe realizarse en un entorno seguro contra ESD. La placa encaja en ranuras con llave de precisión dentro de la carcasa FBM/FCM.

• Nota sobre la redundancia: Asegúrese de que el módulo asociado en pares redundantes esté en buen estado antes de realizar un intercambio de placa interna para mantener la continuidad del proceso.

• Inspección visual: El revestimiento G3 de alta calidad de este P0926JM garantiza que se pueda implementar en gabinetes "cerca del proceso" que son ambientes hostiles.
