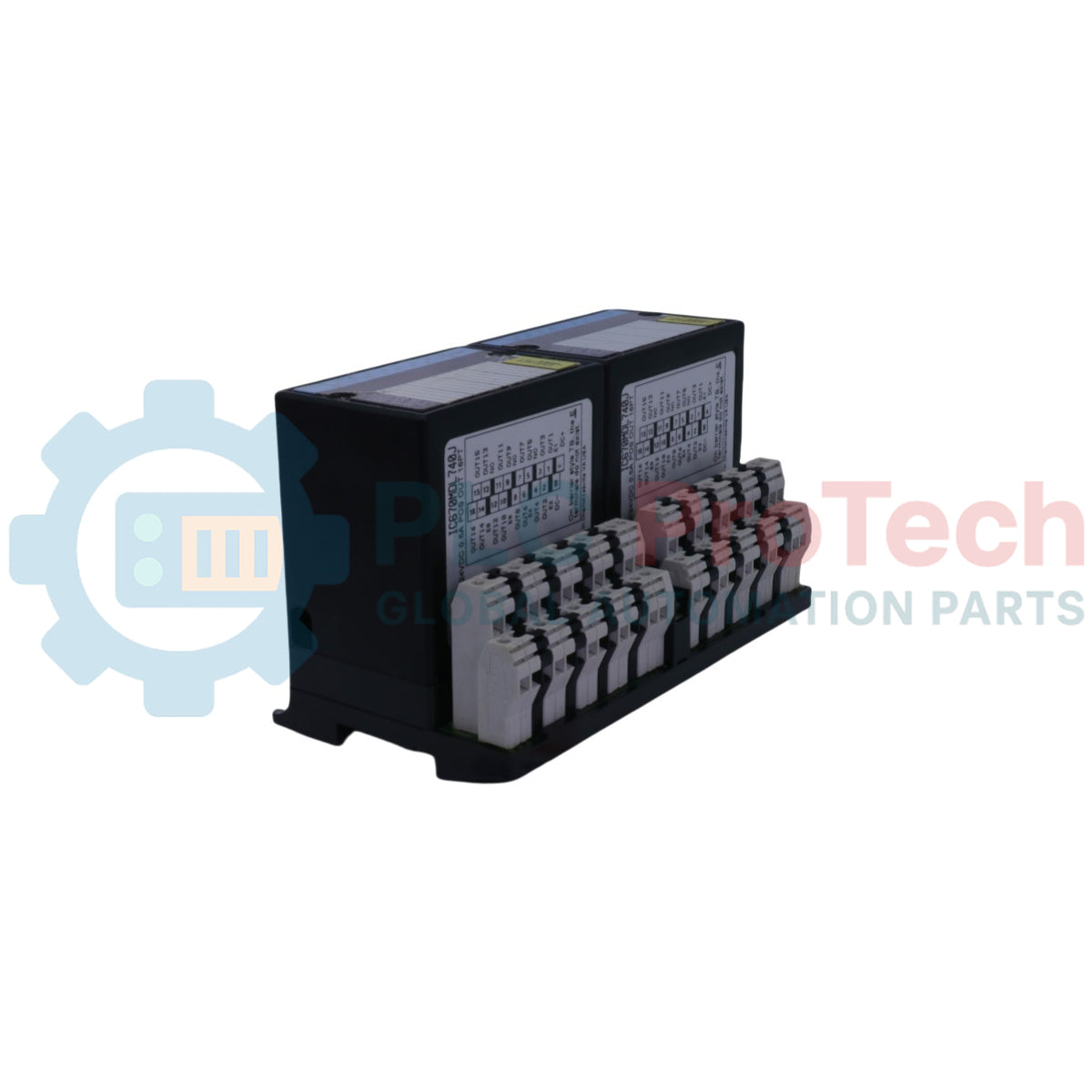

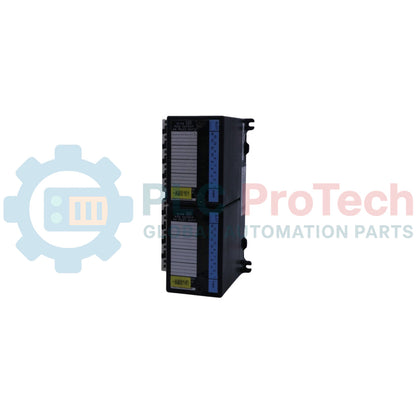

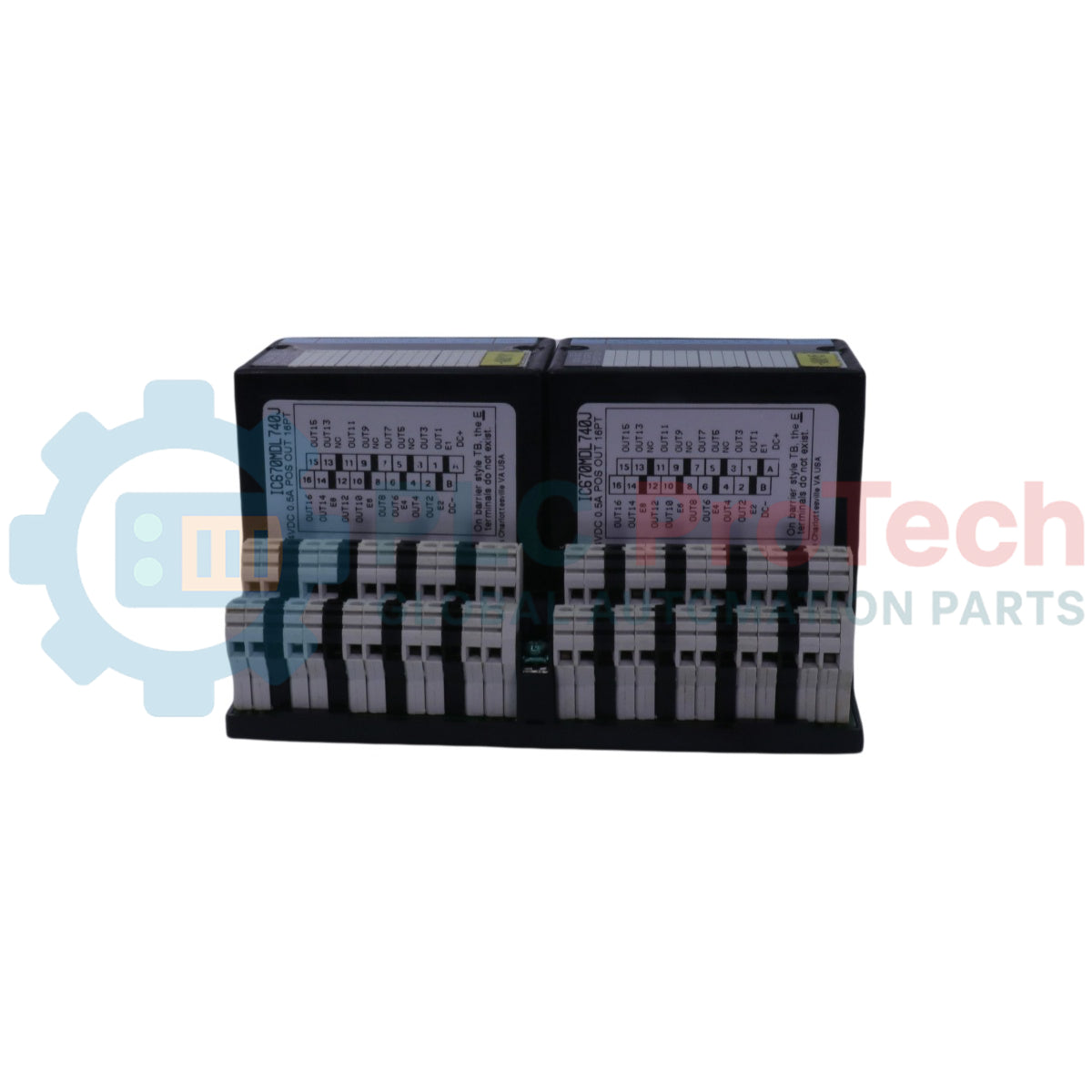

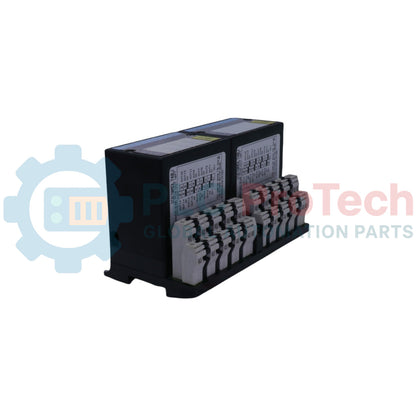

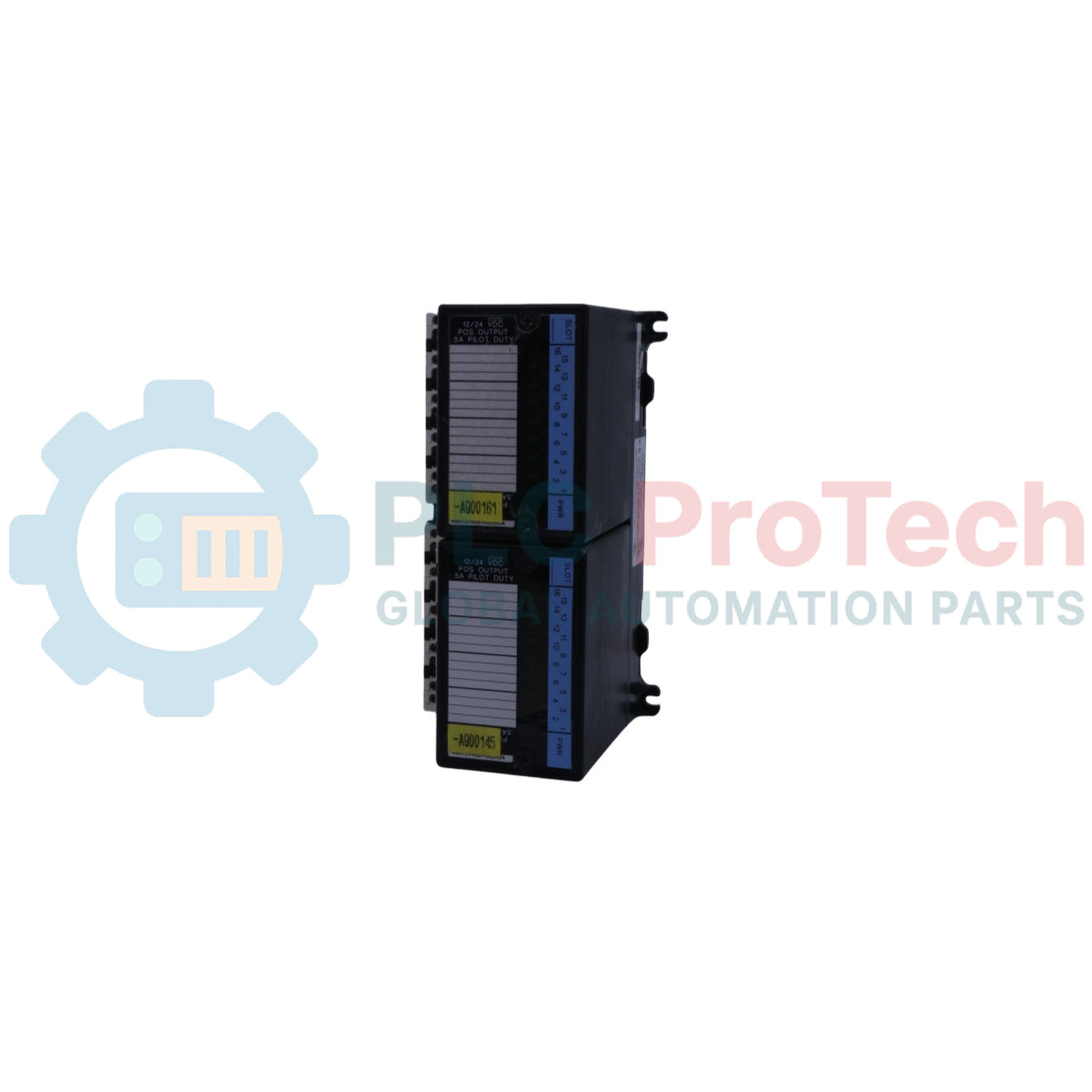

Base de conector de bloque de terminales GE Fanuc Field Control IC670CHS002

Descripción general del producto

El IC670CHS002 (IC670-CHS-002) es una base de conector de bloque de terminales tipo caja y de alta densidad, diseñada para el sistema de E/S Field Control de GE Fanuc. Esta base actúa como la interfaz física y eléctrica fundamental entre el cableado de campo y los módulos de E/S, proporcionando un punto de terminación robusto para sensores y actuadores industriales. Diseñado para entornos de alta disponibilidad, el IC670CHS002 permite el «cableado permanente», lo que permite a los equipos de mantenimiento reemplazar los módulos de E/S sin desconectar ningún cable de campo, reduciendo significativamente el tiempo medio de reparación (MTTR). Su diseño compacto y resistente es ideal para arquitecturas de E/S distribuidas en generación eléctrica, manipulación de materiales y fabricación a gran escala, donde la integridad de las señales es primordial.

Configuración técnica

El IC670CHS002 cuenta con un conector tipo caja de 36 terminales, optimizado para una gestión del cableado organizada y segura. Está diseñado para montarse en un carril DIN estándar o directamente en un panel posterior dentro de un gabinete. La base incluye una interfaz de bus interna que conecta el módulo de E/S con la unidad de interfaz de bus (BIU), facilitando un intercambio de datos fluido. Este modelo específico es compatible con una amplia gama de módulos digitales y analógicos Field Control, y proporciona el soporte mecánico y el aislamiento eléctrico necesarios para un funcionamiento estable en entornos industriales con ruido eléctrico.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cuál es la diferencia entre el IC670CHS002 y el IC670CHS001?

El IC670CHS002 es un bloque de terminales tipo caja, que proporciona un entorno de terminación más cerrado y protegido en comparación con la base tipo barrera IC670CHS001. El tipo caja suele preferirse para cableado de calibres más pequeños y configuraciones de señales de alta densidad.

¿Puedo utilizar esta base con cualquier módulo de E/S Field Control?

El IC670CHS002 es compatible con la mayoría de los módulos de E/S digitales y analógicos Field Control. Sin embargo, debe verificar que la asignación de pines del módulo específico coincida con la configuración de 36 terminales de esta base y que el sistema de codificación mecánica esté correctamente alineado.

¿Cómo facilita esta base el mantenimiento del sistema?

Como el cableado de campo termina en la base y no en el módulo, el módulo de E/S puede desenchufarse y reemplazarse mientras el cableado permanece intacto. Esto elimina el riesgo de errores de cableado durante el reemplazo de un módulo.

Guía de ingeniería e instalación

• Disciplina de cableado: Al terminar los cables en la caja de 36 terminales, asegúrese de pelar cada cable a la longitud correcta (aprox. 8 mm) para evitar conductores expuestos o un contacto deficiente. Utilice punteras para cables trenzados a fin de evitar que se deshilachen y posibles cortocircuitos entre terminales adyacentes.

• Codificación mecánica: Cada módulo Field Control y su base deben estar codificados para evitar que se inserte un tipo de módulo incorrecto. Antes de encajar el módulo de E/S en el IC670CHS002, compruebe que las pestañas plásticas de codificación estén configuradas correctamente para coincidir con la función del módulo (por ejemplo, entrada digital frente a salida analógica).

• Puesta a tierra de señales analógicas: Si utiliza esta base para módulos analógicos, asegúrese de que las pantallas de los cables estén conectadas correctamente a los terminales de tierra designados. Para evitar bucles de tierra, conecte la pantalla únicamente en el extremo de la base y mantenga flotante la pantalla del lado de campo.
