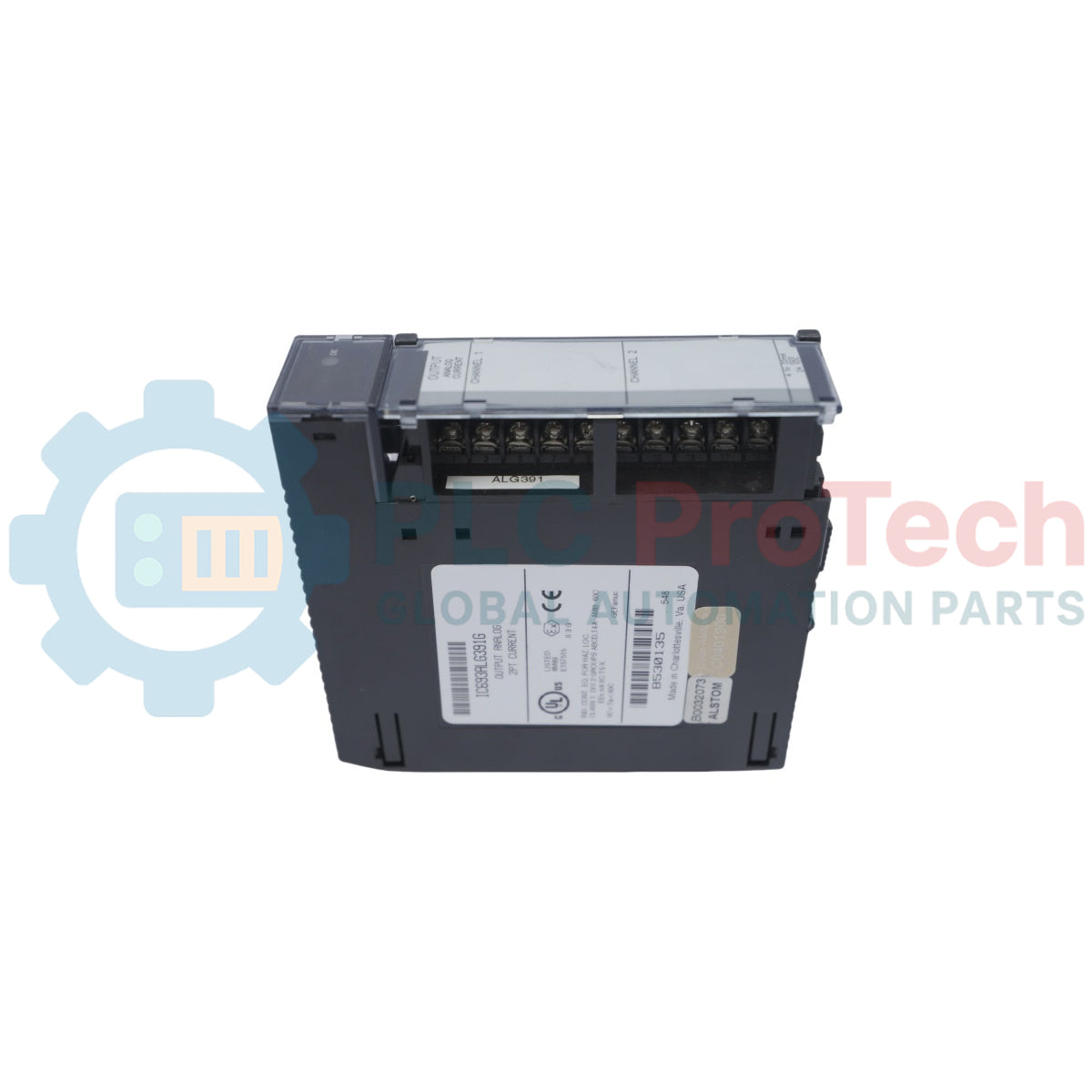

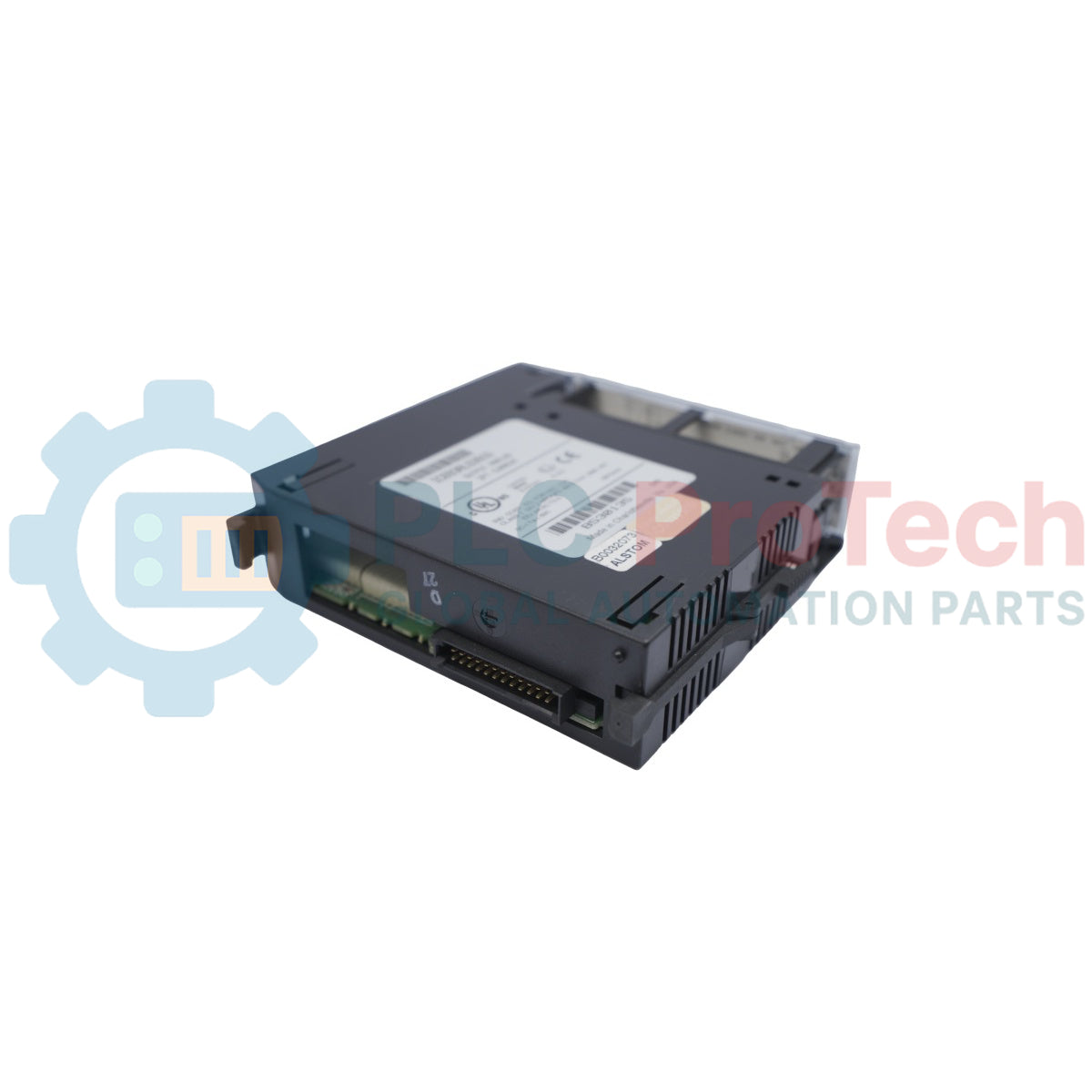

Módulo de salida de corriente analógica GE Fanuc IC693ALG391 Series 90-30

SKU IC693ALG391

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: General Electric
Número de producto: IC693ALG391
País de origen:Estados Unidos
Tipo de producto: Módulo de salida de corriente analógica
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 450g
Dimensiones: 200 mm × 150 mm × 60 mm
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

El IC693ALG391 es un módulo de salida de corriente analógica de alto rendimiento y 2 canales, desarrollado para la plataforma de controlador lógico programable GE Fanuc Series 90-30. Esta placa de interfaz compacta de una sola ranura convierte los valores binarios digitales de 12 bits recibidos del host de procesamiento central en corrientes de salida analógicas industriales estables y aisladas para aplicaciones de control de precisión. Al operar en los rangos de salida estándar de 4 a 20 mA o de 0 a 20 mA, el módulo garantiza actualizaciones sincronizadas de los lazos al ejecutar conversiones digitales-analógicas internas completas en ambos canales simultáneamente durante cada ciclo de exploración de E/S de la CPU del controlador programable. Los búferes internos de aislamiento galvánico óptico de alta velocidad bloquean los picos de alta tensión y eliminan las interferencias de ruido electromagnético industrial entre el cableado activo de los lazos de campo y el backplane lógico de baja tensión.

Características

Dos canales de salida analógica de alta velocidad y aislados individualmente, controlados por una arquitectura dedicada de convertidor digital-analógico interno de 12 bits.
Dos perfiles de configuración independientes del software que admiten lazos operativos industriales estándar de 4 a 20 mA o ampliados de 0 a 20 mA.
Lógica integrada de actualización de alta velocidad que ejecuta transformaciones de datos simultáneas en ambos canales en un intervalo aproximado de 5 milisegundos.
Mecanismo avanzado de respuesta de seguridad activa que permite que cada canal mantenga instantáneamente su último estado de salida activo o pase directamente a 0/4 mA durante las condiciones de parada o reinicio del sistema.
Enrutamiento multifuncional de circuitos que permite una fuente de corriente estándar de baja impedancia o la configuración como fuente de tensión mediante simples puentes externos.
Barreras de aislamiento óptico de alta resistencia diseñadas para bloquear continuamente el ruido eléctrico y los transitorios de modo común de hasta 1500 voltios entre el terminal del cableado de campo y la lógica del controlador.
Arquitectura de alimentación de doble entrada que utiliza líneas estándar aisladas de alimentación de 24 VCC del backplane del PLC o fuentes auxiliares externas de alimentación de reserva de 24 VCC para el lazo.

Aplicaciones

Control de referencia de frecuencia de variadores de velocidad y lazos de secuenciación de velocidad modulada.
Posicionadores de válvulas proporcionales de control de flujo e instrumentación de equilibrado de actuadores neumáticos.
Registradores remotos de instrumentación analógica, controladores de lazo y unidades de interfaz de procesamiento distribuido.
Perfilado de parámetros de celdas de fábricas de papel, plantas de tratamiento de agua y procesos petroquímicos.

Especificaciones técnicas

Eléctricas

Parámetro	Especificación
Tensión de alimentación nominal	+24 VCC desde el riel aislado del backplane o la fuente externa del lazo
Tensión de alimentación lógica	+5 VCC suministrados directamente a través del backplane
Rango de tensión de la fuente externa	De 20 a 30 VCC
Rizado de la tensión de la fuente externa	10 % máximo
Tensión máxima de cumplimiento	25 V
Consumo de energía interno (+5 V)	30 mA desde el riel de alimentación lógica de +5 VCC
Consumo de energía interno (+24 V)	215 mA desde el backplane aislado de +24 VCC o una fuente externa
Barrera de aislamiento galvánico	1500 voltios de forma continua entre las conexiones del lado de campo y la lógica del panel posterior

Rendimiento

Parámetro	Especificación
Resolución de digital a analógico	12 bits binarios (1 parte en 4096)
Frecuencia de actualización de canales	Aproximadamente 5 milisegundos simultáneamente para ambos canales de salida
Rangos de corriente de salida	4 a 20 mA (predeterminado) y 0 a 20 mA (con puente)
Rangos de tensión de salida	1 a 5 V y 0 a 5 V (hasta 2 a 10 V y 0 a 10 V con resistencia externa)
Resolución (4 a 20 mA)	4 uA por bit menos significativo (1 LSB = 4 uA)
Resolución (0 a 20 mA)	5 uA por bit menos significativo (1 LSB = 5 uA)
Resolución (1 a 5 V)	1 mV por bit menos significativo (1 LSB = 1 mV)
Resolución (0 a 5 V)	1,25 mV por bit menos significativo (1 LSB = 1,25 mV)
Precisión absoluta (4 a 20 mA)	+/-8 uA a 25 degC (77°F) de temperatura ambiente
Precisión absoluta (0 a 20 mA)	+/-10 uA a 25 degC (77°F) de temperatura ambiente
Precisión absoluta (1 a 5 V)	+/-50 mV a 25 degC (77°F) de temperatura ambiente
Precisión absoluta (0 a 5 V)	+/-50 mV a 25 degC (77°F) de temperatura ambiente
Factor de calibración de fábrica	Calibrado a 4 uA por incremento de cuenta digital

Parámetros de carga de salida

Parámetro / modo operativo	Especificación / límite de carga
Resistencia de carga del usuario (modo de corriente)	0 a 850 ohmios máximo
Capacitancia de carga de salida (modo de corriente)	2000 pF máximo
Inductancia de carga de salida (modo de corriente)	1 H máximo
Carga máxima (modo de tensión)	Corriente máxima de accionamiento de 5 mA (resistencia de carga mínima de 2 K ohmios)
Capacitancia máxima de carga de salida (modo de tensión)	2000 pF máximo

Atributos mecánicos y físicos

Atributo	Descripción
Fabricante	GE Fanuc Automation (Industrial Systems)
País de origen	EE. UU.
Factor de forma / ancho de ranura	Módulo de una sola ranura, diseño compacto de alta densidad
Restricciones de ubicación de la placa base	Cualquier ranura de E/S disponible de un bastidor Series 90-30 de 5 o 10 ranuras
Diagnóstico del estado del módulo	LED verde único en el panel frontal que indica el estado activo de la alimentación interna

Conexiones e interfaces

Diseño y asignación de pines del bloque de terminales de E/S extraíble

El conjunto de conexiones frontal utiliza una regleta de terminales extraíble estándar de 20 pines para organizar el cableado de los lazos de campo, los puentes de configuración y las conexiones de alimentación auxiliar.

Pin del terminal	Etiqueta del terminal	Función de ingeniería / asignación de circuitos
1	VOUT1	Terminal de salida en modo de tensión para el canal 1
2	VOUT2	Terminal de salida en modo de tensión para el canal 2
3	IOUT1	Salida de fuente en modo de corriente para el canal 1
4	IOUT2	Salida de fuente en modo de corriente para el canal 2
5	RTN1	Nodo de retorno del lazo de corriente para el canal 1
6	RTN2	Nodo de retorno del lazo de corriente para el canal 2
7	GND	Punto de conexión a tierra del blindaje / enlace de la barra de tierra del bastidor
8	GND	Punto de conexión a tierra del blindaje / enlace de la barra de tierra del bastidor
9	JMPV1	Nodo de puente de selección del modo de tensión para el canal 1
10	JMPV2	Nodo de puente de selección del modo de tensión para el canal 2
11	NC	Punto de conexión interna no disponible
12	DEF 0	Nodo de puente del estado a prueba de fallos (predeterminado a la configuración de 0/4 mA)
13	NC	Punto de conexión interna no disponible
14	RANGO 1	Nodo de puente de rango de escala de 0 a 20 mA para el canal 1
15	NC	Punto de conexión interna no disponible
16	NC	Punto de conexión interna no disponible
17	NC	Punto de conexión interna no disponible
18	24V	Terminal de entrada de alimentación auxiliar externa positiva de +24 VCC
19	NC	Punto de conexión interna no disponible
20	RANGO 2	Nodo de puente de rango de escala de 0 a 20 mA para el canal 2

Directrices de instalación

To ensure maximum equipment reliability, safety, and compliance with industrial standards, follow these structured engineering protocols during deployment.

Para garantizar la máxima fiabilidad, seguridad y cumplimiento de las normas industriales del equipo, siga estos protocolos de ingeniería estructurados durante la implementación.

1. Seguridad de la alimentación del sistema y restricciones de las ranuras

AVISO CRÍTICO: DESENERGIZACIÓN OBLIGATORIA

Confirme siempre que la fuente de alimentación del plano posterior del controlador principal esté completamente desconectada antes de insertar, ajustar o extraer el módulo. No realice el intercambio en caliente bajo ninguna circunstancia.
El módulo puede colocarse en cualquier ranura de E/S estándar de cualquier plano posterior de expansión o de CPU.
Para evitar la degradación de la fuente de alimentación y el sobrecalentamiento, limite la instalación a un máximo de 6 módulos maestros por plano posterior de CPU de forma simultánea.

+-------------------------------------------------------------+
| [CPU] | [Slot 2] | [Slot 3] | [Slot 4] | [Slot 5] | [Slot 6] |
| Asegúrese de que cada módulo instalado esté conectado a un bucle de red independiente y físicamente aislado para evitar la contención de señales. | I/O LINK| I/O LINK| I/O LINK| I/O LINK| I/O LINK|
| | Maestro | Master | Master | Master | Master |
+-------------------------------------------------------------+
 |__________ Máximo de 6 módulos por plano posterior de CPU __________|

2. Técnicas de cableado y apantallamiento de comunicaciones

Mitigación de interferencias de señal: Todas las conexiones de campo que terminan en el puerto frontal tipo Honda de 20 pines deben tenderse mediante cableado de par trenzado apantallado (STP) de grado industrial. Esto es fundamental para mantener la integridad de la señal de línea equilibrada RS-422/RS-485.
Puesta a tierra del hilo de drenaje: Conecte la pantalla exterior del cable directamente a la tierra del bastidor del sistema o a la barra colectora de tierra del chasis dedicada para eliminar el ruido electromagnético de alta frecuencia.

3. Secuencia de ejecución y encendido inicial

1

Verificar el montaje del hardware

Confirme que el módulo esté firmemente asentado en las ranuras del plano posterior y que los clips de plástico superior e inferior estén bloqueados en su lugar.

2

Conectar el cableado de campo

Fije el conector tipo Honda de 20 pines a la línea serie que conduce al primer dispositivo esclavo distribuido.

3

Aplicar la alimentación principal

Encienda la fuente de alimentación principal del chasis y supervise atentamente los diagnósticos de la secuencia de arranque mediante los indicadores LED.

4. Operaciones de recuperación ante fallas posteriores a la instalación

Resolución de la inestabilidad del enlace: Si se produce un error de comunicación transitorio, un tiempo de espera agotado o una pérdida de paquetes en el bus serie, utilice la interfaz integrada del panel frontal para restablecer el funcionamiento normal del sistema.
Ejecución del reinicio manual: Presione firmemente el pulsador manual dedicado LINK RESTART ubicado en la placa frontal. Esto anula los registros de errores bloqueados, elimina las fallas de red y fuerza una inicialización en frío inmediata del enlace de comunicación serie sin reiniciar la CPU principal del PLC.

Preguntas frecuentes

¿Qué ocurre con las salidas de bucle de corriente analógicas si la CPU del host entra en modo STOP?

La respuesta está determinada por el puente DEF 0 del pin 12 del terminal. Si no está puenteado, los canales mantienen su último valor activo, siempre que haya alimentación de respaldo conectada. Si está puenteado, vuelven inmediatamente a 0 mA o 4 mA según el rango seleccionado.

¿Cómo se puede modificar el módulo para que emita una señal de 0 a 10 V en lugar de un bucle de corriente?

Para configurar un rango de 0 a 10 V, el canal debe ajustarse al rango de 0 a 20 mA mediante un puente, y debe instalarse una resistencia de 250 ohmios de alta precisión entre los terminales JMPVx e IOUTx en lugar de un puente de cable estándar.

¿Cuál es el número máximo de estos módulos que se pueden instalar en una sola placa base?

Se puede instalar un máximo de tres módulos por placa base si obtienen alimentación exclusivamente del bus posterior del PLC. Para superar este límite y evitar sobrecargar la fuente de alimentación del bus posterior, debe conectarse una fuente de alimentación externa de 24 V CC al bloque de terminales.

¿Cómo procesa el módulo los valores de registro fuera de rango escritos por el código del usuario?

El módulo utiliza un formato de complemento a 2 de 16 bits, escalado hasta un recuento decimal de 32000 para las salidas de corriente a escala completa. Si se introduce un valor de datos no válido superior a 32767, el software de programación rechaza la entrada y no acepta el valor.
