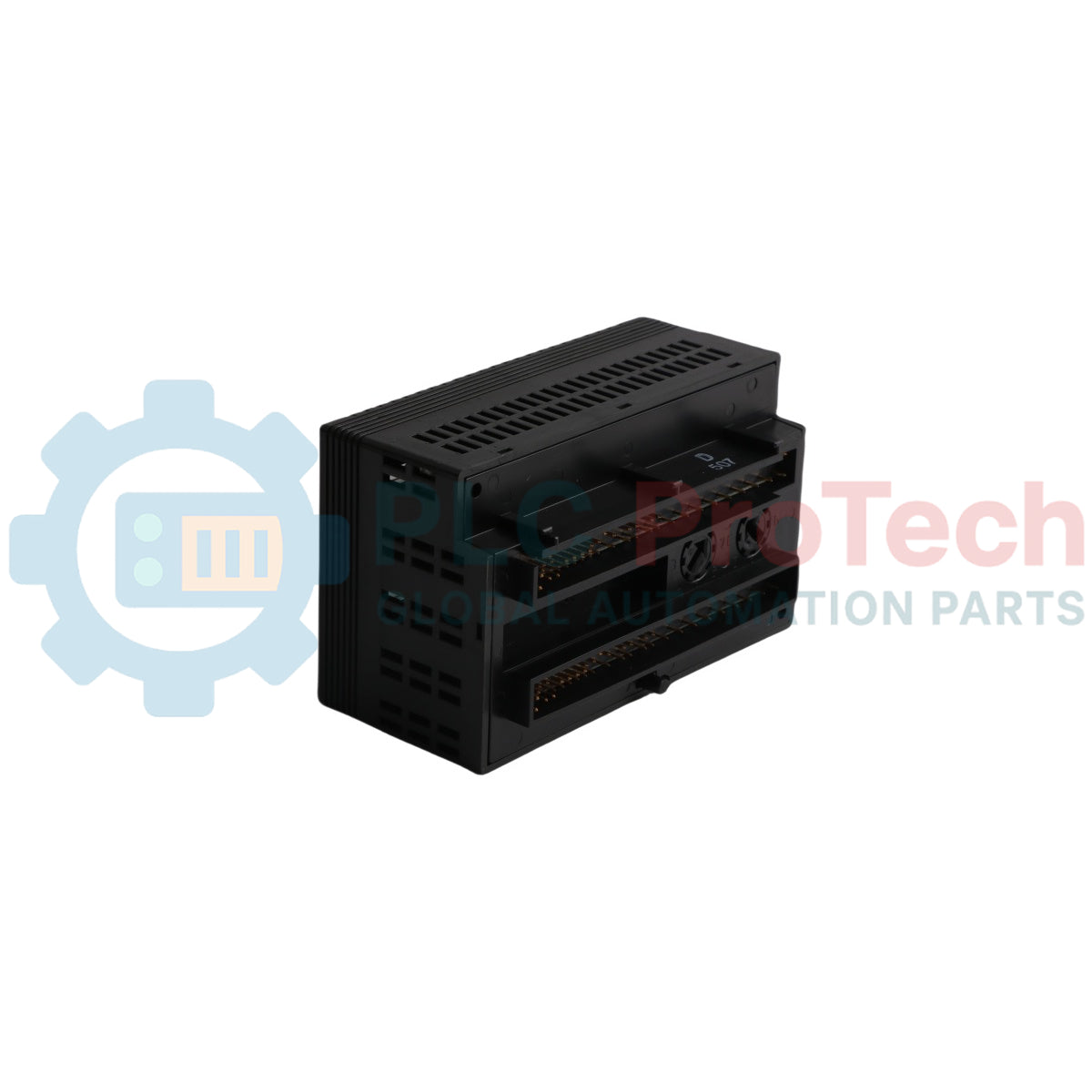

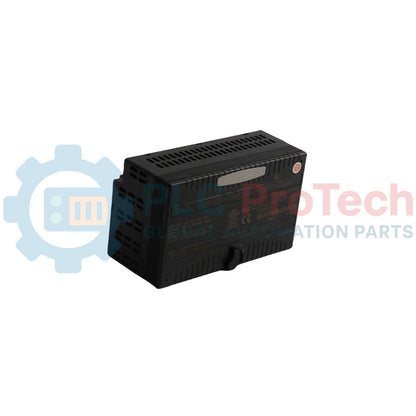

Módulo de salida analógica GE Fanuc VersaMax IC200ALG320

Descripción general del producto

El IC200ALG320 (IC200-ALG-320) es un módulo de salida analógica de 4 canales y alta precisión de la familia GE VersaMax. Está diseñado para proporcionar señales de voltaje unipolares de 0 a +10 VDC para controlar válvulas proporcionales, variadores de velocidad y otros actuadores en sistemas de automatización industrial. Conocido por su diseño compacto y facilidad de integración, el IC200ALG320 convierte los datos digitales de la CPU o de la unidad de interfaz de red (NIU) en señales analógicas estables y de bajo ruido. Su diseño modular permite el "intercambio en caliente" y un fácil montaje en riel DIN, lo que lo convierte en una opción confiable para el control descentralizado en aplicaciones de climatización, tratamiento de agua y manufactura ligera.

Configuración técnica

El módulo cuenta con una resolución de 12 bits, lo que garantiza un control granular de la señal de salida. Cada uno de los cuatro canales es independiente, aunque comparten una tierra común. La arquitectura VersaMax separa la electrónica del módulo del cableado de campo mediante una base de terminales (se vende por separado), lo que permite un cableado permanente y un mantenimiento simplificado. El módulo incluye diagnósticos internos para supervisar el estado de los convertidores D/A y proporciona indicadores LED de estado para "OK" y "Alimentación del usuario", con el fin de facilitar la resolución rápida de problemas en las instalaciones.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Este módulo requiere alimentación externa para funcionar?

Sí. El IC200ALG320 requiere una fuente de alimentación externa de +24 VDC para accionar los circuitos de salida analógica. Esta alimentación normalmente se suministra a través de la base de terminales. Si el LED "Alimentación del usuario" está apagado, las salidas analógicas no funcionarán aunque el PLC esté en modo Run.

¿Cuál es el comportamiento "predeterminado" si el PLC deja de comunicarse?

Durante la configuración en Proficy Machine Edition, puede establecer el comportamiento "Mantener último estado" o "Salida predeterminada". Esto garantiza que, si se pierde la comunicación, la señal de 0-10 V permanezca en su valor actual o descienda a un voltaje predefinido seguro (normalmente 0 V).

¿Puedo utilizar este módulo para lazos de corriente de 4-20 mA?

No. El IC200ALG320 es un módulo únicamente de voltaje (0-10 V). Para aplicaciones de lazo de corriente, necesitaría el IC200ALG321 (que es el equivalente de 0-20 mA/4-20 mA).

Guía de ingeniería e instalación

• Blindaje de la señal: Las señales analógicas son muy susceptibles a las interferencias electromagnéticas (EMI). Utilice siempre cableado de par trenzado blindado (STP). El blindaje debe conectarse a tierra en el extremo del PLC (la base de terminales) y dejarse flotante en el extremo del actuador para evitar bucles de tierra.

• Selección de la base de terminales: Este módulo es compatible con varias bases de terminales, como la IC200TBT001 (tipo barrera) o la IC200TBP001 (tipo resorte). Asegúrese de que la base esté correctamente codificada en la posición de "Salida analógica" para evitar insertar un módulo de otro tipo.

• Impedancia de carga: Asegúrese de que la impedancia de entrada del dispositivo receptor (por ejemplo, un VFD) sea de al menos 2 kOhms. Conectar una carga con una impedancia demasiado baja provocará una caída del voltaje y puede activar una sobrecarga térmica dentro de la etapa de salida del módulo.
