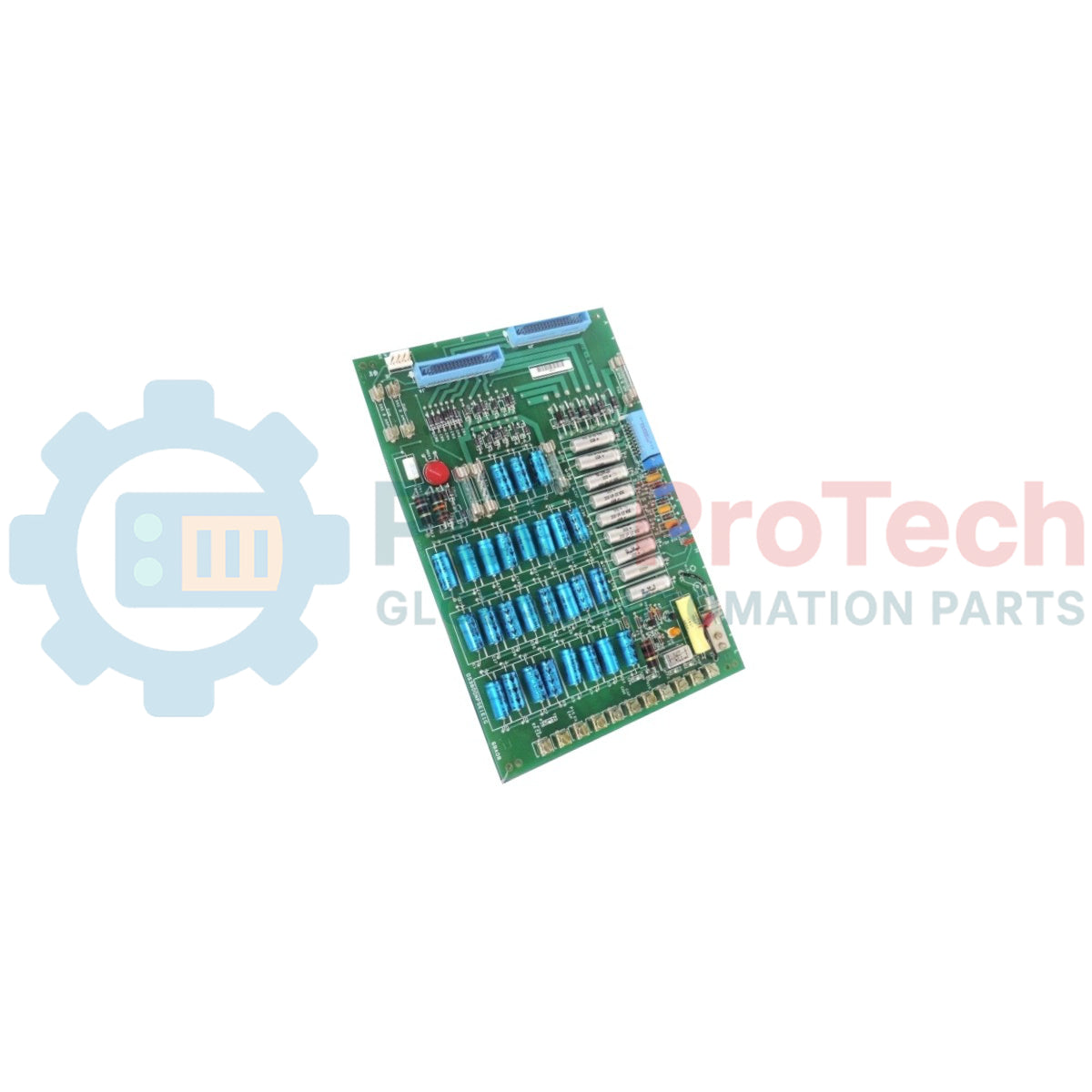

Placa de fuente de alimentación GE Mark IV Speedtronic DS3800NPSE1E1G

Descripción general del producto

El DS3800NPSE1E1G (DS3800NPSE1E1G) es un elemento de regulación de potencia de alta fiabilidad, diseñado por General Electric dentro de la clásica arquitectura de control de turbinas Speedtronic Mark IV . Como sustrato de alimentación interno especializado, esta placa de circuito impreso acondiciona, estabiliza y distribuye las tensiones de CC internas sin regular para respaldar los núcleos de procesamiento críticos y las matrices de lógica de disparo del sistema de control de la turbina. Las instalaciones industriales de turbinas de gran escala, incluidas las centrales termoeléctricas de carga base, los enormes complejos de refinado de petróleo y las plataformas marinas de extracción de gas natural, dependen del DS3800NPSE1E1G (DS3800NPSE1E1G) para ejecutar rutinas de automatización continuas. Al suministrar una tensión limpia y con baja ondulación a los chips sensibles de las etapas anteriores, la placa protege contra pérdidas de señales lógicas, suprime peligrosos picos transitorios y evita paradas forzadas graves de la turbina o situaciones catastróficas de sobrevelocidad.

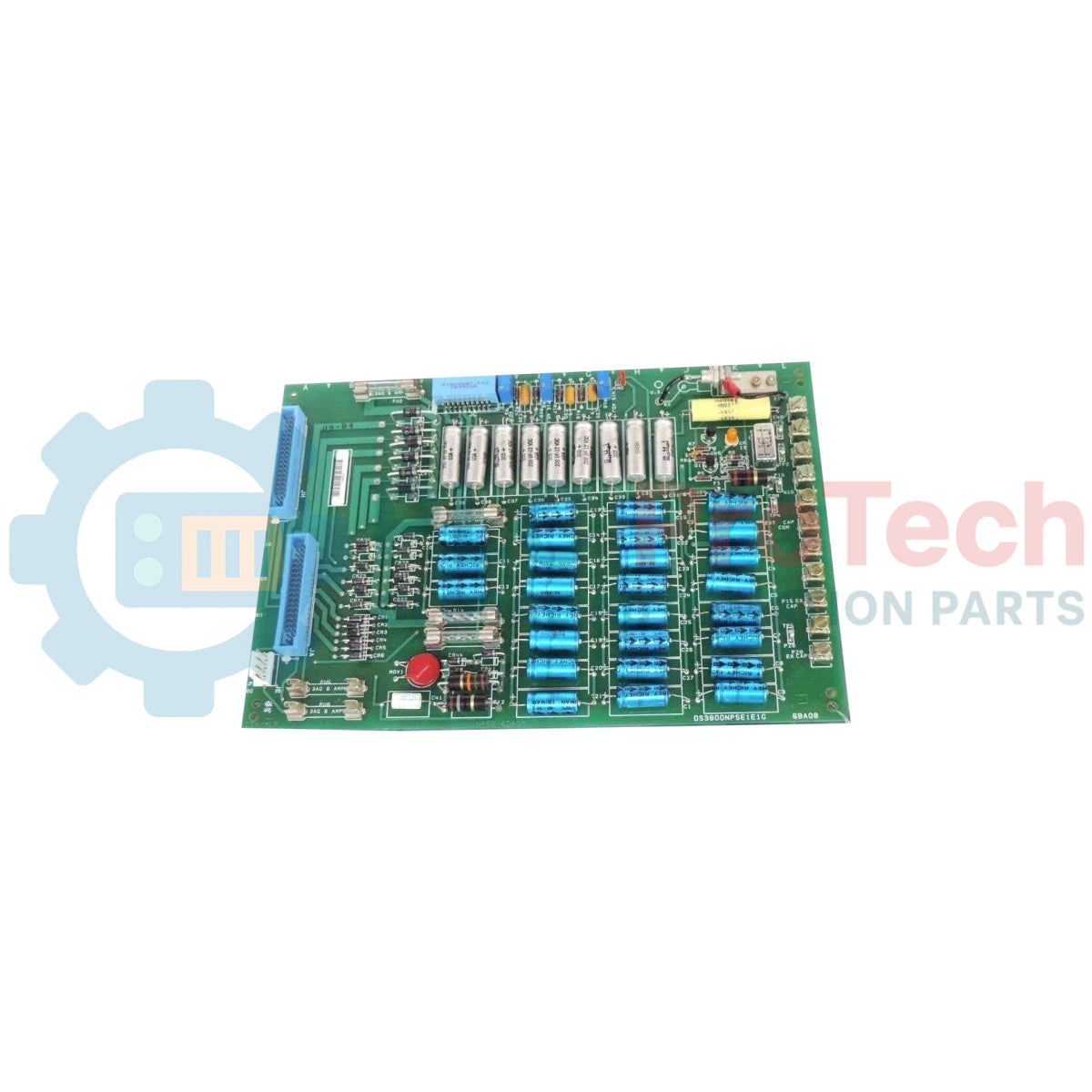

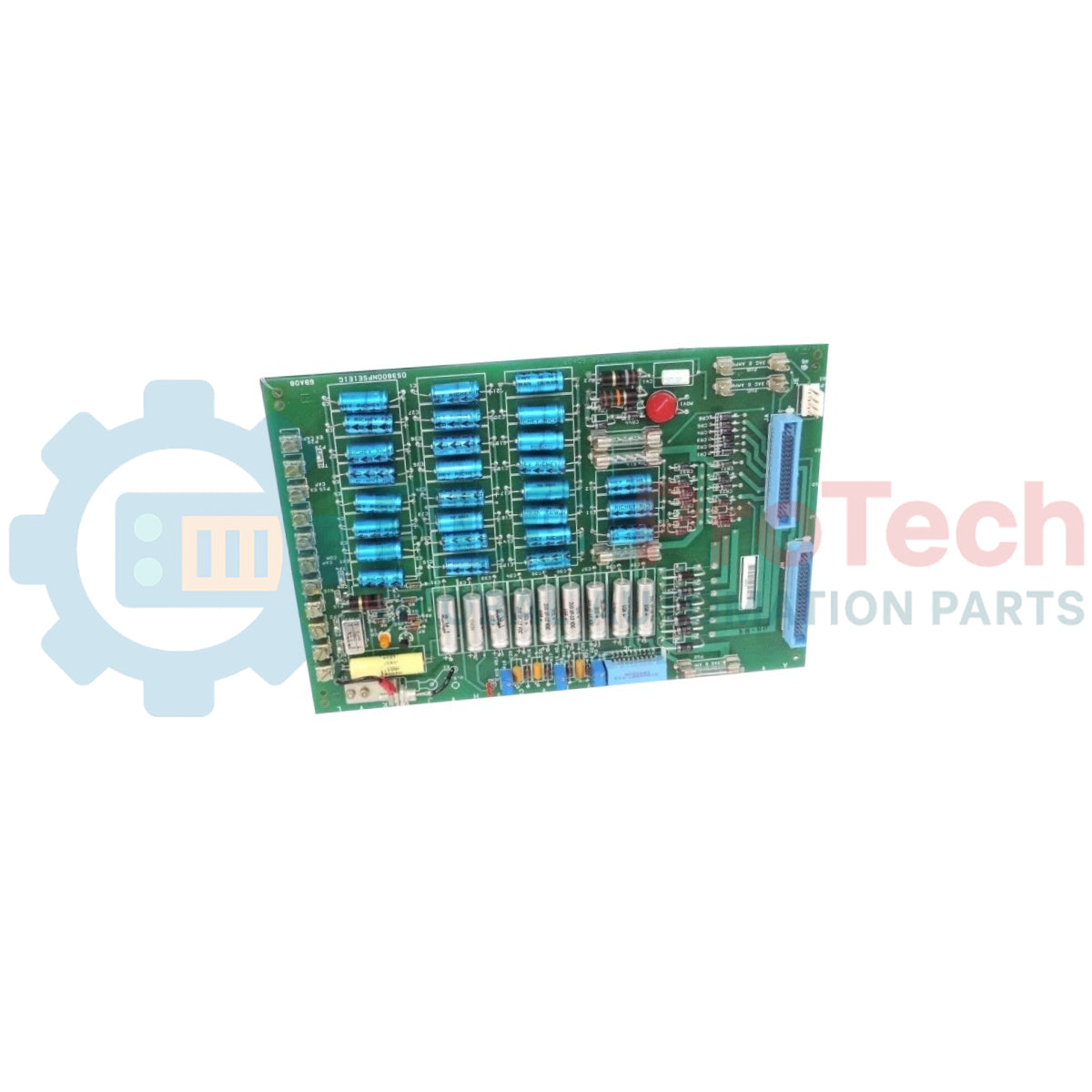

Topografía de los componentes arquitectónicos

La topología del hardware interno, las huellas de los circuitos de protección y las matrices de ajuste integradas del DS3800NPSE1E1G sustrato de alimentación garantizan un filtrado riguroso de la línea y una regulación estable de la tensión.

• Disposición vertical de las interfaces: Equipado con dos destacadas interfaces de conectores macho de color azul claro, alineadas verticalmente, junto con un único subconector compacto de color azul claro, lo que garantiza una integración fiable del enlace de datos multibus.

• Filtrado capacitivo de alta capacidad: Cuenta con veintisiete elementos capacitivos azules de tamaño mediano, etiquetados de C1 a C27 y dispuestos en filas verticales estrictas, junto con nueve condensadores plateados, etiquetados de C31 a C39 y alineados horizontalmente para reducir las ondulaciones de tensión.

• Protección contra sobrecorriente integrada: Equipado con cuatro bloques de fusibles funcionales integrados, además de dos posiciones de trazado previamente perforadas y sin componentes, lo que permite a los equipos de mantenimiento ajustar los márgenes de seguridad contra sobrecorriente según las cargas específicas del panel.

• Calibración dinámica del voltaje: Incluye tres potenciómetros de precisión equipados con diales giratorios ajustables manualmente, lo que permite calibrar con precisión las resistencias de salida y los umbrales de regulación del voltaje directamente en el banco de pruebas.

• Matriz de supresión transitoria: Combina veinticuatro diodos pequeños negros y grises dispuestos en matrices verticales precisas con un varistor de óxido metálico (MOV) de alta resistencia en la placa base inferior, conectado a tierra, para derivar los picos pronunciados de voltaje inductivo entrantes.

Parámetros operativos y métricas del activo

Preguntas frecuentes sobre el ciclo de vida y el diagnóstico del panel de turbina

¿Por qué el diseño del DS3800NPSE1E1G presenta una densidad tan alta de diodos y condensadores integrados?

El sistema de control de turbinas Mark IV depende de un suministro eléctrico estable e ininterrumpido. Más de un tercio de la superficie del circuito DS3800NPSE1E1G está ocupada por condensadores azules de alta calidad y diodos de filtrado, que crean una matriz de rectificación y suavizado de varias etapas. Esta densa disposición filtra las distorsiones armónicas de la maquinaria circundante y evita que las ondulaciones de voltaje corrompan los circuitos críticos de detección de velocidad.

¿Cuál es la finalidad de los cuatro orificios aislados perforados de fábrica en las esquinas de la placa?

Estas ubicaciones perforadas con precisión están diseñadas para fijar separadores de aislamiento pesados. Debido a que las placas de alimentación generan calor y gestionan densidades de corriente superiores a las de las placas de procesamiento lógico, estos puntos de montaje aislados desacoplan estructuralmente el sustrato del bastidor metálico del chasis, evitando cortocircuitos entre las pistas y el chasis y minimizando las vibraciones estructurales de baja frecuencia del panel.

¿Se pueden sustituir fusibles individuales fundidos de la placa DS3800NPSE1E1G mientras la turbina está en funcionamiento?

No. Para evitar errores de diagnóstico, arcos inductivos o disparos inesperados en el controlador Mark IV principal, debe apagar completamente el bastidor de alimentación específico antes de inspeccionar o sustituir fusibles o realizar ajustes.

Protocolo de ingeniería de campo e instalación

• Montaje con separadores aislados y aislamiento del chasis:

  Al instalar la placa de alimentación DS3800NPSE1E1G en el compartimento de la carcasa Mark IV, utilice siempre separadores hexagonales de nailon nuevos y no conductores a través de los cuatro orificios de montaje perforados en fábrica. Apriete los tornillos de montaje con un par máximo de 0.5 N-m (4.4 inch-lbs). No verificar el aislamiento eléctrico entre las pistas del borde de la placa y el panel posterior metálico puede provocar fallos de conexión a tierra que dañen los componentes lógicos situados aguas arriba.

• Calibración de potenciómetros y verificación de tensión:

  Antes de devolver un canal en línea al servicio activo, utilice un multímetro digital calibrado para comprobar las salidas en los puntos de prueba. Ajuste suavemente los tres potenciómetros de dial utilizando una herramienta de ajuste cerámica aislada. Configurar los valores demasiado rápido puede provocar saltos de tensión que generen alarmas de sobretensión en el panel de control central Mark IV.

• Espacios de separación térmica por convección y mantenimiento de fusibles:

  Las placas de distribución de energía generan una disipación térmica constante durante el funcionamiento. Mantenga una separación física mínima de ventilación de 5 cm alrededor de los límites de la placa dentro de la carcasa del bastidor para favorecer la convección natural del aire. Asegúrese de que todos los fusibles activos estén firmemente colocados en sus soportes designados y sustituya los componentes desgastados únicamente por fusibles industriales originales de acción rápida con valores nominales de tensión y corriente idénticos.
