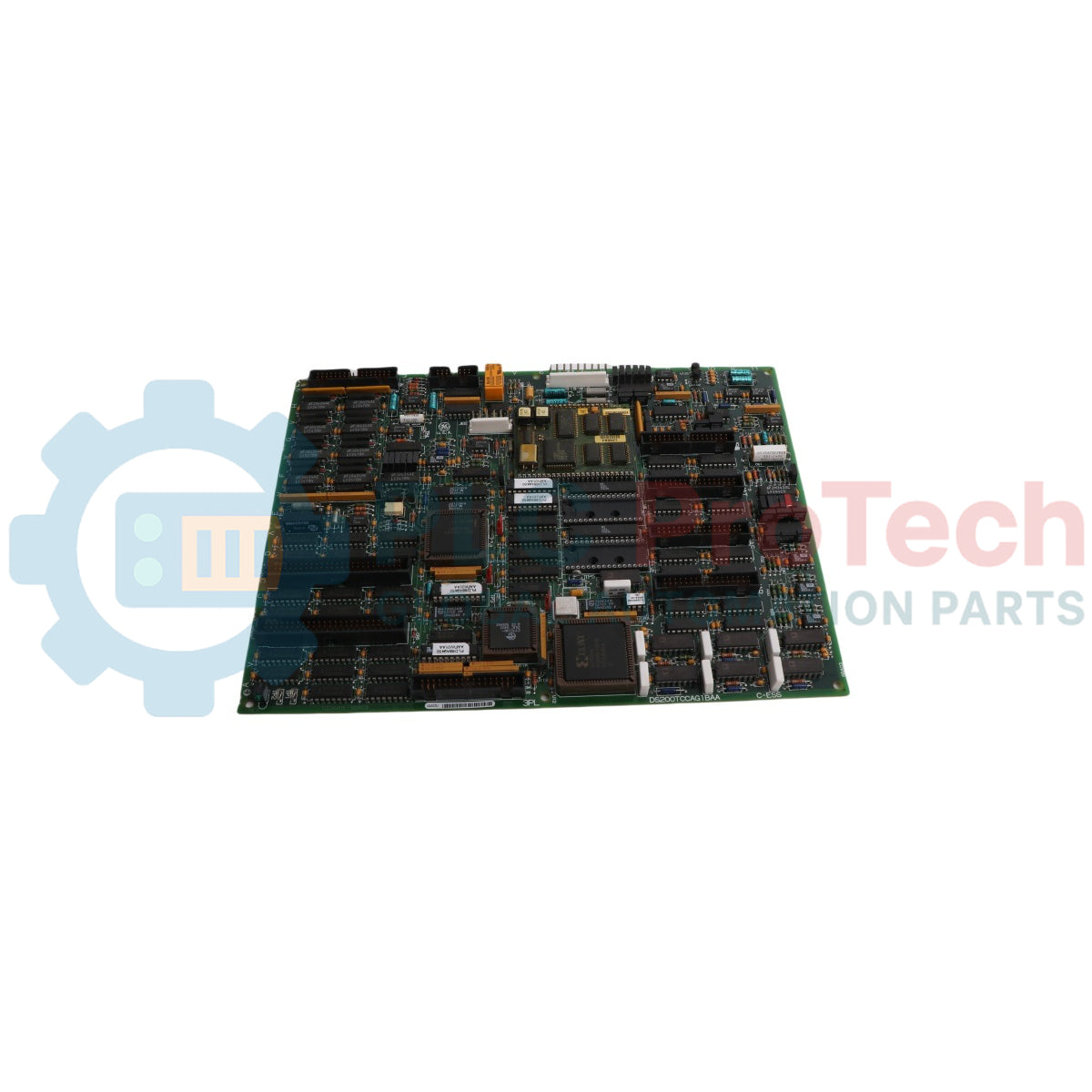

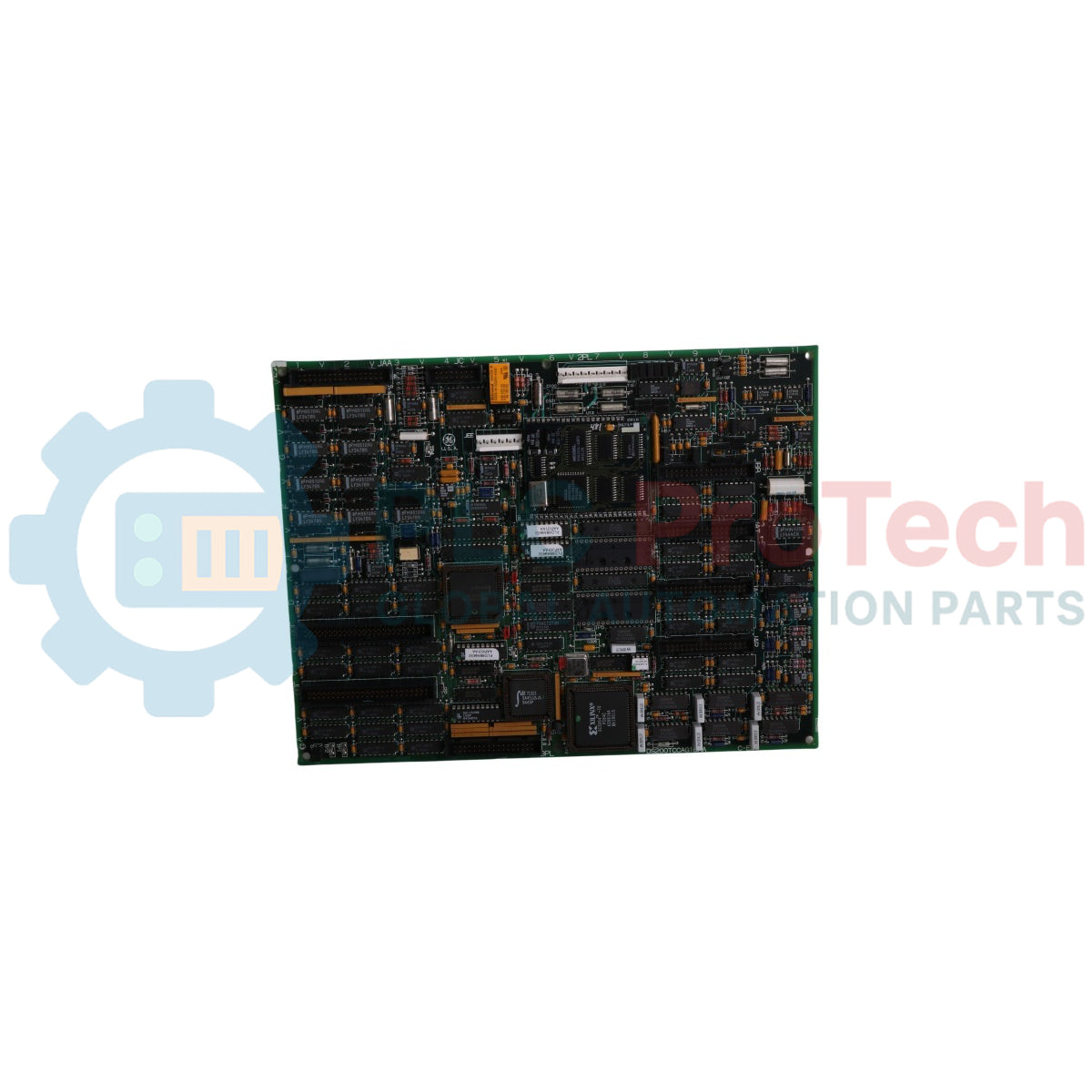

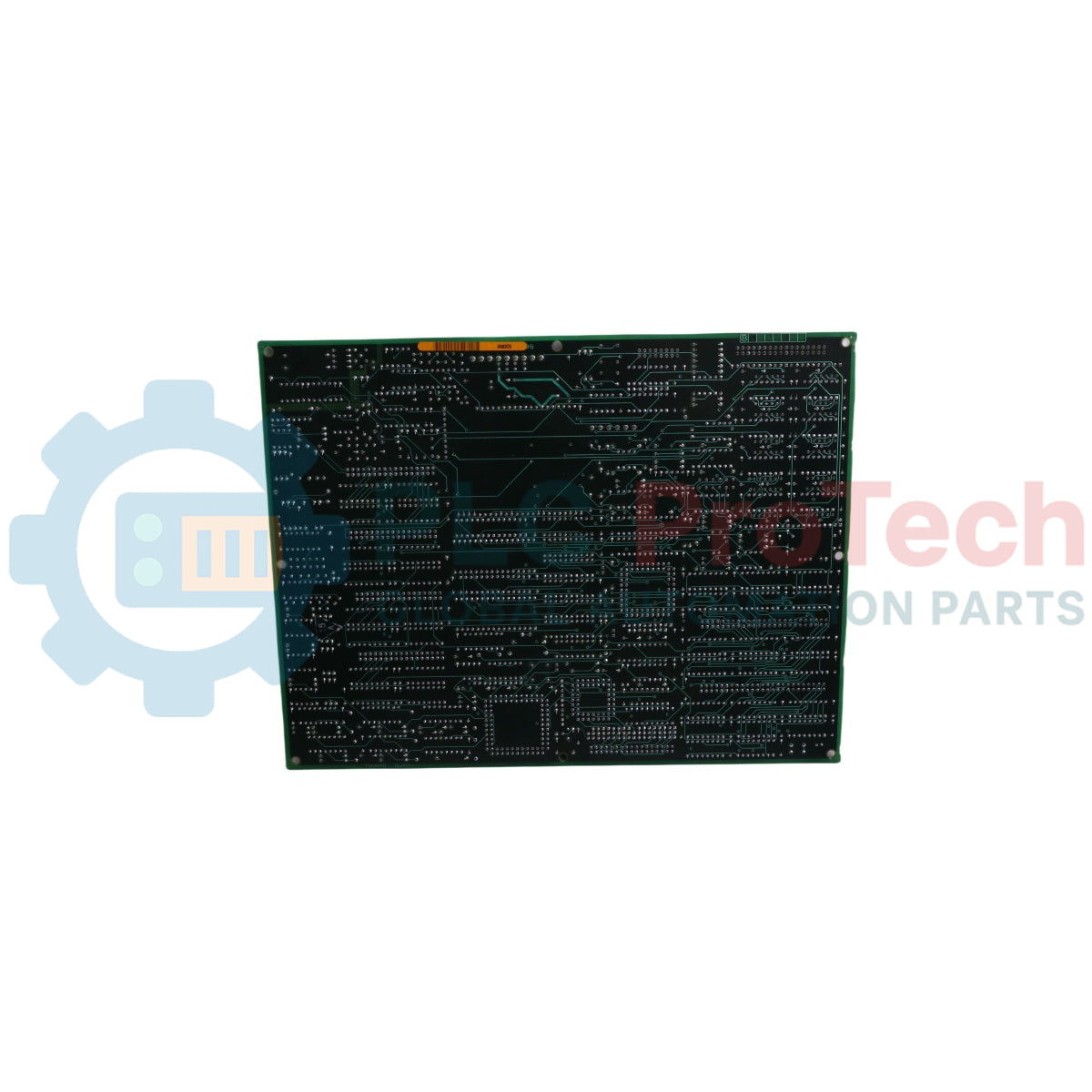

Tarjeta de E/S analógica común TC2000 GE Mark V DS200TCCAG1BAA

Descripción técnica y aplicaciones industriales

La DS200TCCAG1BAA (DS200TCCAG1BAA) es un instrumento de procesamiento de señales analógicas de nivel central desarrollado por General Electric para el sistema de control de turbinas de gas y vapor Speedtronic Mark V, ya antiguo. Al operar desde el núcleo de control central R5, esta placa de interfaz multicapa actúa como el nodo principal de agregación de datos para la telemetría de alta precisión, escalando y acondicionando las entradas de campo sin procesar antes de transferirlas a los solucionadores de lógica del sistema. Las centrales eléctricas, las refinerías petroquímicas y las plantas de accionamiento mecánico pesado utilizan la DS200TCCAG1BAA (DS200TCCAG1BAA) para supervisar perfiles térmicos delicados, lazos de corriente multicanal e indicadores de estabilidad mecánica rotacional. Al unificar señales de campo de múltiples fuentes en una única estructura de bus estandarizada, la placa garantiza un comportamiento predecible del regulador, protege las turbinas rotativas pesadas frente a oscilaciones repentinas o fatiga térmica y minimiza los tiempos de inactividad operativa no planificados en entornos industriales pesados.

Circuitos arquitectónicos y mapeo de señales

La ingeniería estructural de la placa DS200TCCAG1BAA integra lógica discreta de microprocesamiento con subcircuitos de adquisición multifuncionales.

• Lógica de microcontrolador integrada: Cuenta con un procesador Intel 80196 integrado que ejecuta algoritmos independientes de acondicionamiento de señales y escala localmente los datos sin procesar del campo mediante instrucciones almacenadas en bloques de memoria programable de solo lectura (PROM) borrable y conectable mediante zócalo.

• Infraestructura de monitoreo térmico: Incorpora circuitos dedicados de excitación de RTD y cálculos de compensación de unión fría. Supervisa los cambios de resistencia de los RTD en los conectores JCC y JDD, mientras traduce las señales de los termopares mediante la interfaz de la placa terminal TBQA.

• Gestión dinámica de bucles de corriente: Utiliza resistencias de carga integradas en la ruta del conector JBB para convertir las corrientes entrantes de los transductores de 4-20 mA en niveles de tensión legibles, mientras suministra simultáneamente salidas de corriente reguladas de 4-20 mA a través del conector JAA para accionar instrumentos remotos.

• Telemetría del eje de la turbina: Aloja subsistemas especializados de monitorización del eje que realizan un seguimiento continuo del potencial eléctrico y de la corriente de fuga a través del eje de la turbina, proporcionando al motor central de E/S datos esenciales sobre la degradación del aislamiento mediante el bus 3PL.

Parámetros de hardware e índices operativos

Preguntas frecuentes sobre diagnósticos técnicos

¿Cuáles son las funciones principales de los puentes de hardware integrados J1, JP2 y JP3?

El puente J1 controla el estado operativo del puerto de programación serie RS232 local. El puente JP2 desactiva el oscilador de reloj integrado en la placa, necesario durante las rutinas de evaluación comparativa y pruebas en banco a nivel de tarjeta. El puente JP3 es un enlace dedicado a las pruebas de fábrica y debe permanecer en su ubicación predeterminada de fábrica durante las operaciones normales de la turbina.

¿Cómo está conectada físicamente la interfaz del espacio de trabajo del operador a los circuitos de procesamiento de esta placa?

La interfaz del operador (designada como ) se conecta a la placa DS200TCCAG1BAA mediante la tarjeta de terminales intermedia CTBA. La tarjeta CTBA ancla los tendidos de señales de 4-20 mA y se conecta a la placa TCCA mediante los conectores de salida JAA y de entrada JBB para permitir un flujo fluido de los datos mostrados hacia la pantalla HMI.

¿Cómo concilia la placa TCCA las distintas curvas de respuesta térmica de las diferentes configuraciones de termopares o RTD?

La placa depende de constantes de configuración de E/S controladas por software, en lugar de ajustes de componentes fijos. Los ingenieros de campo introducen coeficientes específicos de los sensores y tipos de curvas en el Editor de configuración de E/S del terminal HMI. El microcontrolador interno 80196 lee estos registros de constantes para ajustar sus algoritmos de procesamiento para cada canal.

Protocolo de ingeniería de campo y mantenimiento

• Transferencia de PROM del firmware y medidas de protección electrostática:

  Para mantener la compatibilidad correcta del software al instalar una tarjeta de reemplazo, debe trasladar los módulos PROM originales de la placa defectuosa a la unidad de reemplazo. Utilice un destornillador plano para levantar uniformemente cada extremo del chip de su zócalo y colóquelo en una bolsa de protección contra la estática. El personal debe llevar una pulsera antiestática (ESD) correctamente conectada a tierra durante todo este procedimiento para evitar la ruptura electrostática latente de la lógica de semiconductores.

• Puesta a tierra de las pantallas analógicas y separación de señales:

  Todas las conexiones analógicas que lleguen a los conectores JAA, JBB, JCC y JDD deben utilizar conductores blindados de par trenzado de alta densidad. Conecte las pantallas de cobre a tierra exclusivamente en la barra de tierra del bloque de terminales designado. La puesta a tierra flotante o en ambos extremos introduce bucles de potencial de tierra, lo que genera fluctuaciones eléctricas capaces de corromper las mediciones delicadas de temperatura de termopares y RTD.

• Reglas de apagado y restricciones del conector vestigial:

  Aísle el enchufe de distribución de alimentación 2PL antes de insertar o retirar la tarjeta TCCA del bastidor central R5. Manipular el módulo mientras el plano posterior está energizado provoca picos de tensión en el bus de datos 3PL, con riesgo de corrupción de memoria. Además, el conector JEE es una disposición estructural vestigial; no conecte cableado externo ni herramientas de depuración a este terminal durante el funcionamiento normal.
