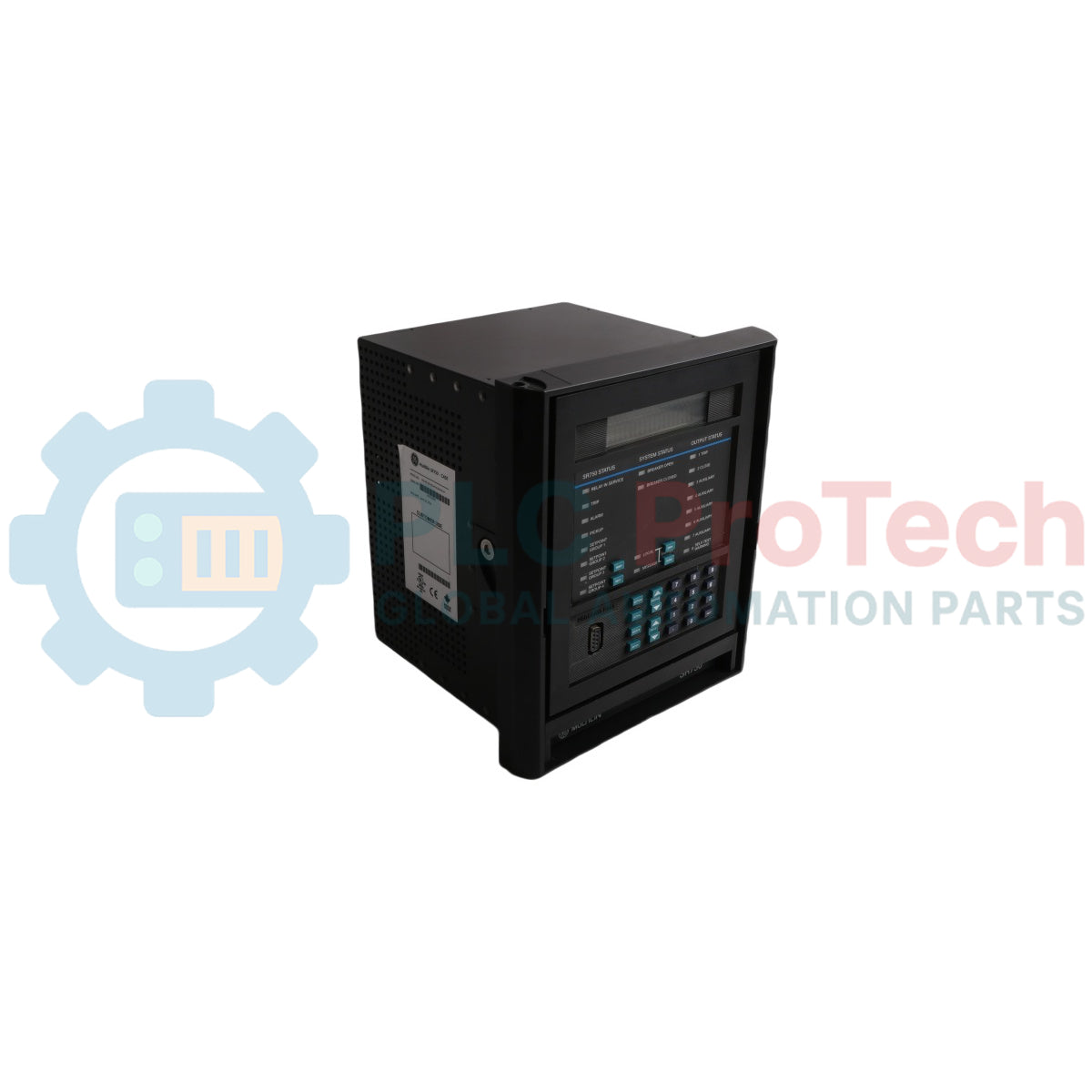

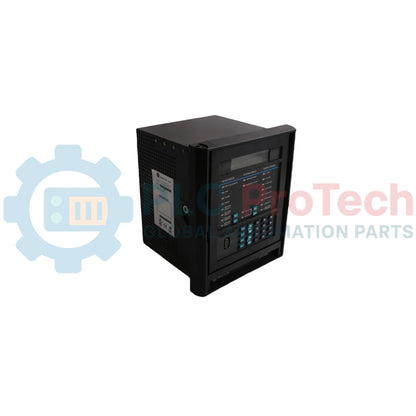

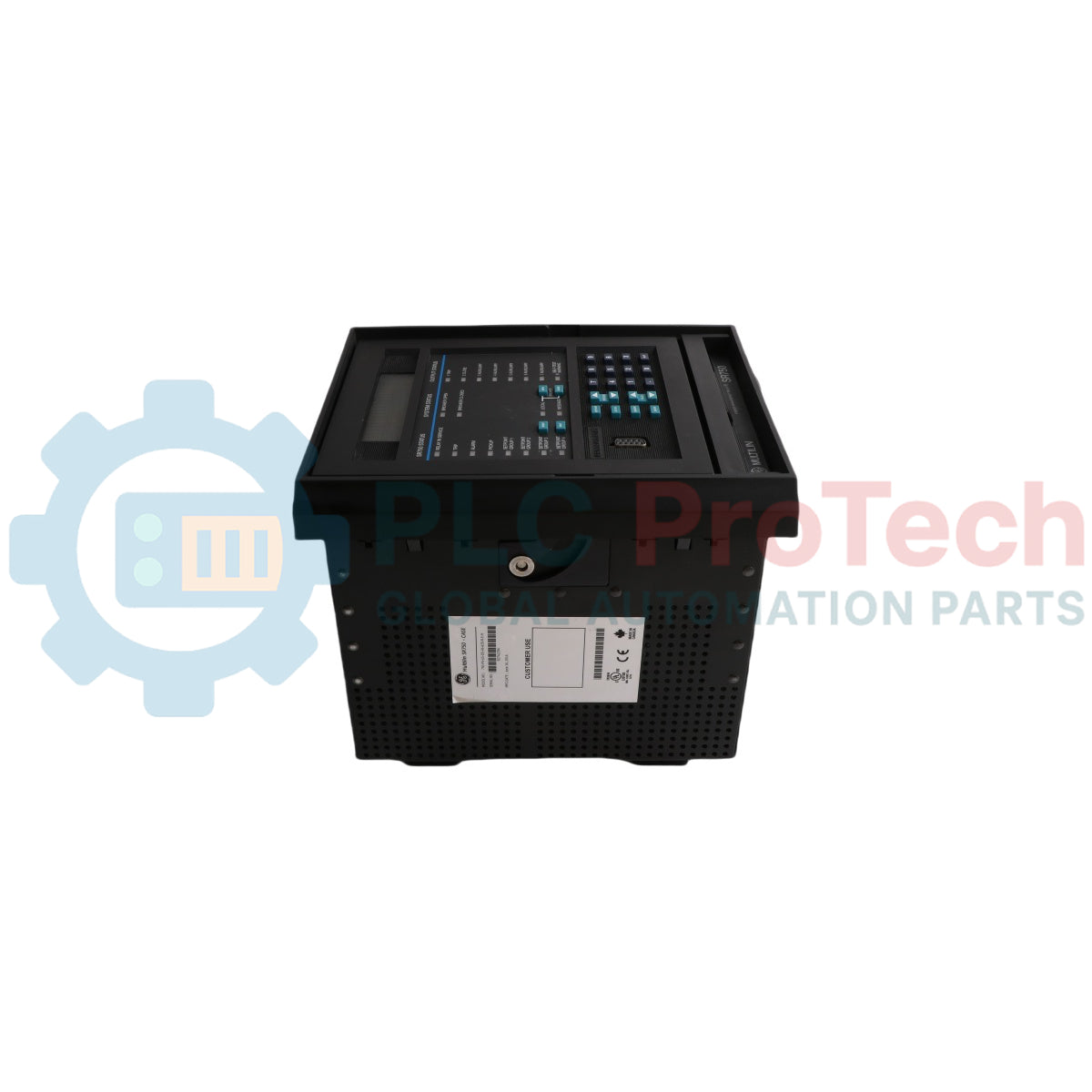

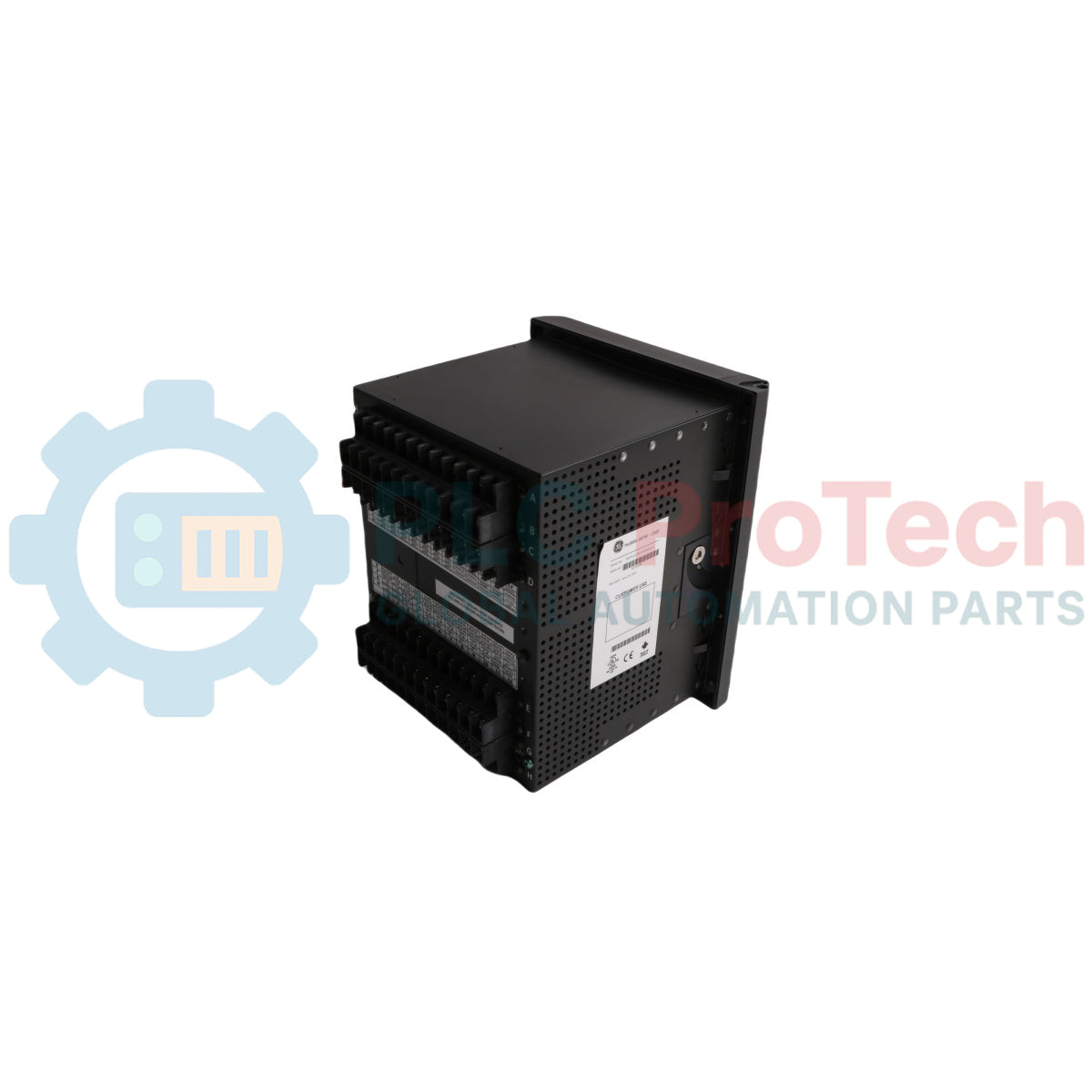

Relé de gestión de alimentador GE Multilin 750-P5-G5-D5-HI-A20-R-E-H

Descripción

El GE Multilin 750-P5-G5-D5-HI-A20-R-E-H es un sistema digital de protección de alimentadores diseñado para la protección, gestión y control principales de alimentadores de distribución. Este relé integral ofrece protección de respaldo confiable para barras colectoras, transformadores y líneas de transmisión mediante una práctica construcción extraíble que simplifica el mantenimiento y reduce los costos del ciclo de vida del producto. Equipado con funciones de medición integradas de precisión, el dispositivo elimina la necesidad de componentes de medición auxiliares independientes. Cuenta con entradas de corriente de fase de 5 A, entradas de corriente de tierra de 5 A y entradas de corriente de secuencia cero de 5 A para adaptarse a configuraciones eléctricas específicas del sistema. Para la supervisión y la interconexión automatizadas del sistema, la unidad incorpora ocho salidas analógicas de 4 a 20 mA. El relé admite protocolos industriales estándar como Modbus RTU y DNP 3.0 para facilitar la integración fluida en sistemas de control distribuido (DCS) y entornos SCADA.

Características

• Funciones completas de protección, control y gestión para alimentadores de distribución en una sola unidad integrada.
• Diseño de construcción extraíble que permite un reemplazo rápido y minimiza el tiempo de inactividad del sistema.
• Funciones de medición integradas de alta precisión que eliminan la necesidad de infraestructura auxiliar de medición adicional.
• Capacidades mejoradas de registro de eventos, incluida la sincronización horaria IRIG-B, informes de eventos, captura de formas de onda y registro de datos.
• Ocho salidas analógicas aisladas de 4 a 20 mA totalmente programables para asignar parámetros críticos del sistema.
• Funciones integradas de simulación y reproducción para simplificar los procedimientos de prueba y verificación.
• Compatibilidad con memoria flash para facilitar las actualizaciones del producto en campo y la adaptabilidad funcional a largo plazo.
• Opción de protección para entornos químicos agresivos que proporciona un recubrimiento conformado para aplicaciones químicamente corrosivas y húmedas.

Aplicaciones

• Protección y control principales para diversos alimentadores de distribución.
• Aplicaciones de protección de respaldo para barras colectoras, transformadores y líneas de transmisión.
• Supervisión integrada de activos y E/S en redes eléctricas industriales y de empresas de servicios públicos.
• Arquitecturas avanzadas de automatización y control que requieren comunicación de red Modbus o DNP 3.0.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

• Configuración de montaje: Asegúrese de que el relé quede montado firmemente en el panel utilizando las dimensiones de corte estándar previstas para el bastidor de la unidad extraíble.
• Conexión a tierra: Establezca una conexión a tierra limpia y de baja impedancia al terminal de puesta a tierra dedicado del chasis para evitar interferencias por ruido eléctrico.
• Configuraciones de cableado: Mantenga separadas las entradas de TC de alta corriente y el cableado de TT de alta tensión de los cables de señal de baja tensión y los enlaces de comunicación para mitigar los problemas de EMI/RFI.
• Consideraciones ambientales: Para las unidades con la opción H, asegúrese de que los terminales externos y los sellos queden colocados firmemente después del montaje para preservar la integridad del recubrimiento de conformación para entornos con sustancias químicas agresivas.
