Descripción

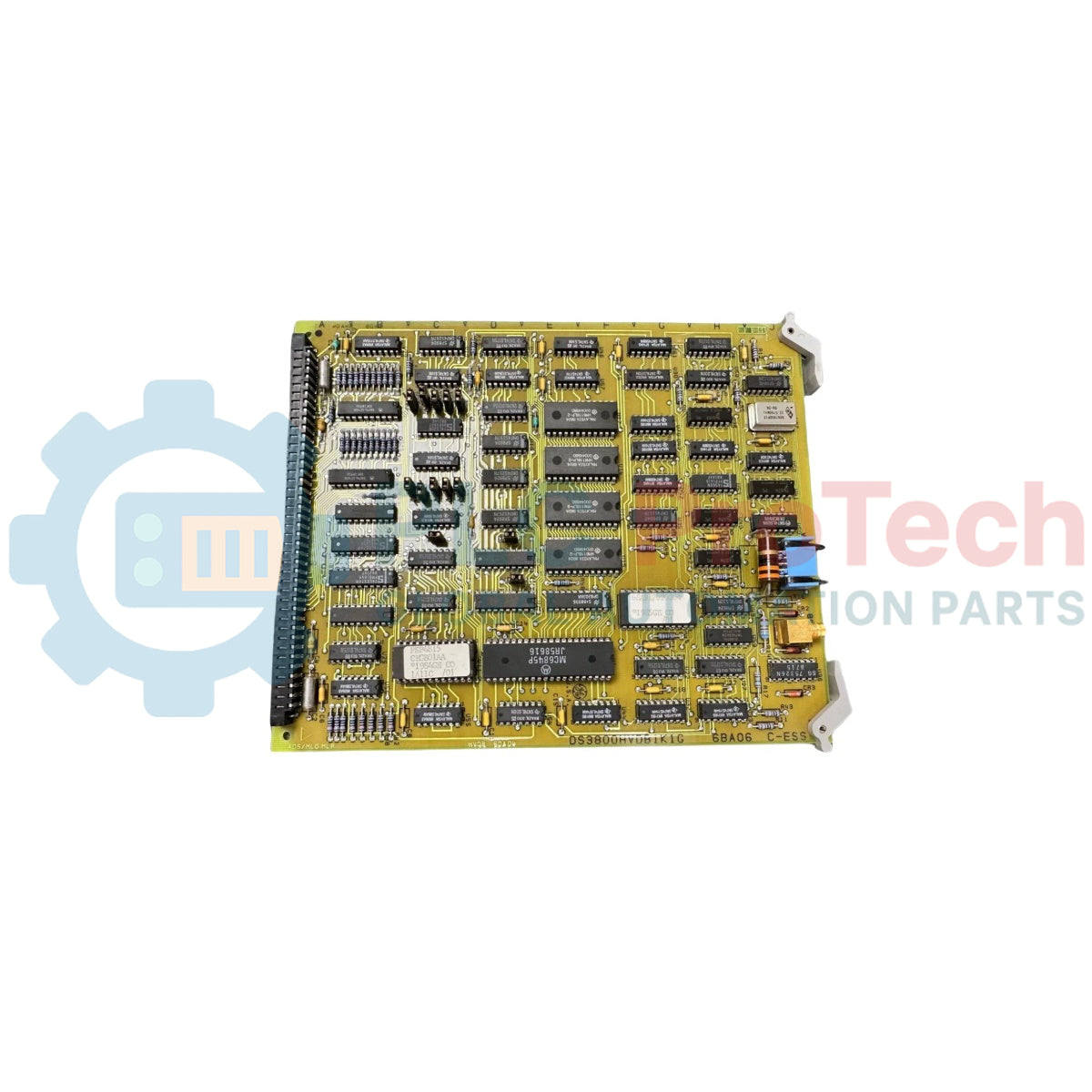

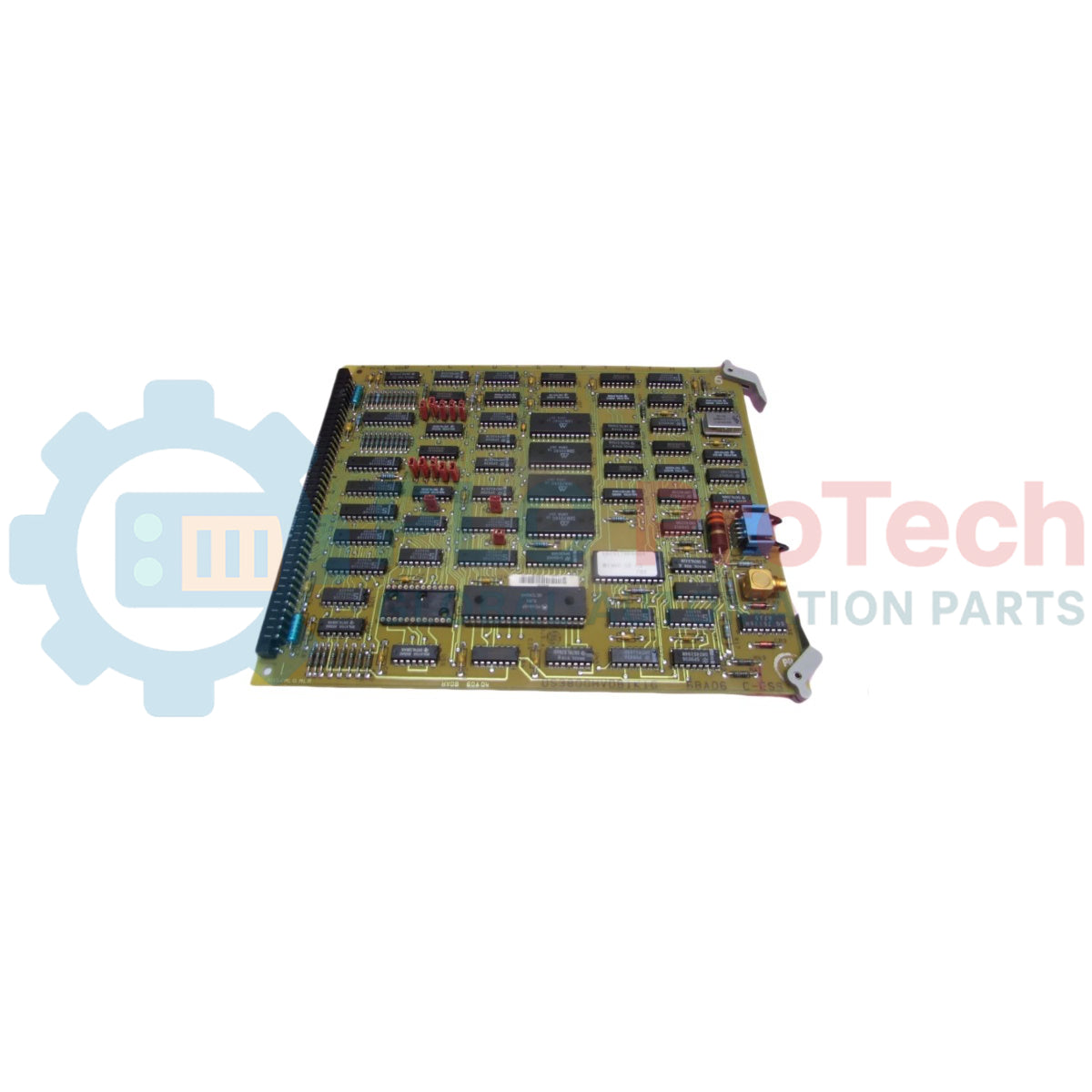

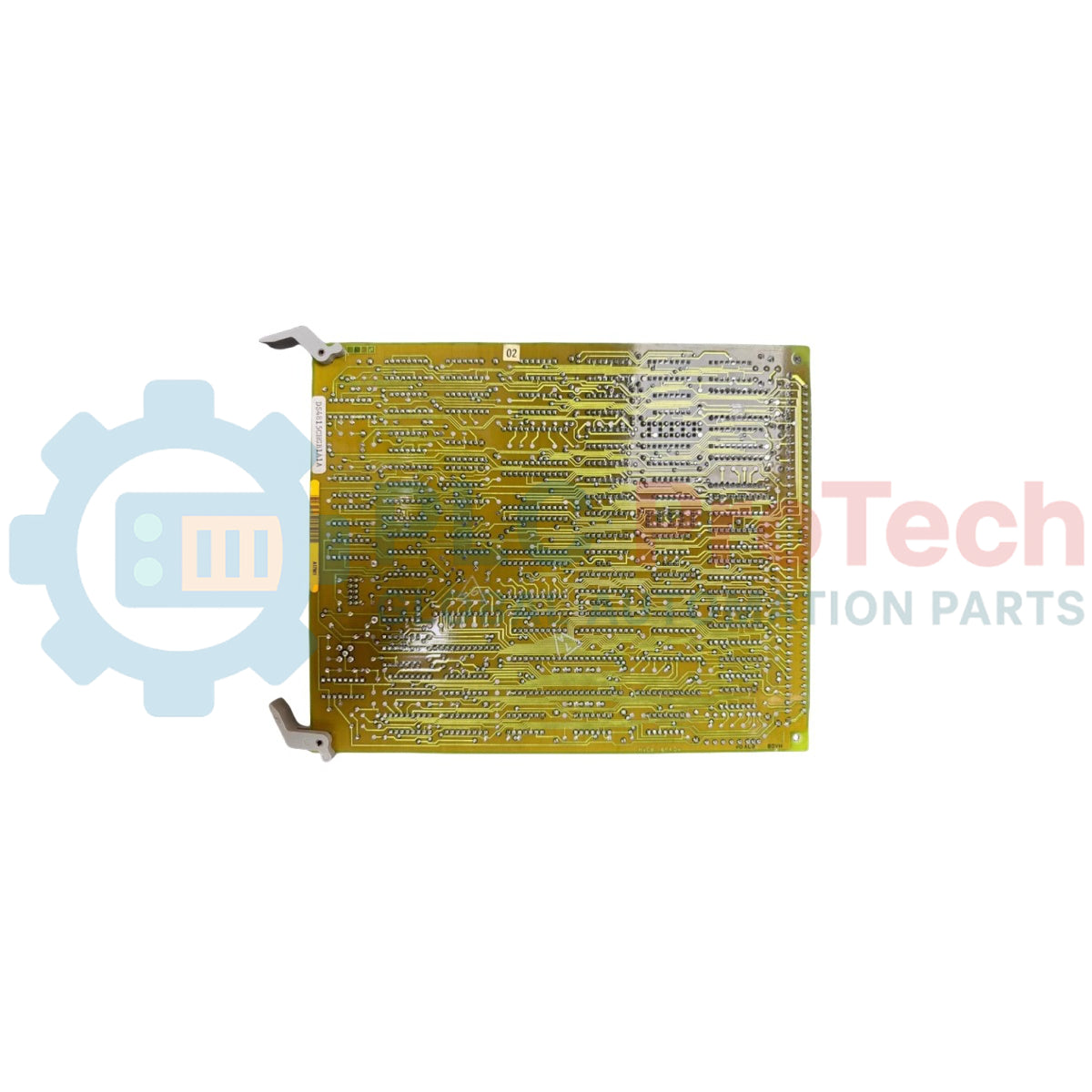

La DS3800HVDB1K1G es una tarjeta controladora de video fabricada por General Electric como parte del sistema de control de turbinas y accionamientos industriales de la serie Mark IV DS3800. Esta tarjeta de circuito funciona como una interfaz de hardware de alta fiabilidad diseñada para facilitar el procesamiento de visualización de datos en accionamientos de automatización industrial. La DS3800HVDB1K1G incorpora una disposición con múltiples puentes, junto con varios módulos de memoria de solo lectura programable y borrable eléctricamente (EEPROM) que almacenan permanentemente el firmware de procesamiento activo y las instrucciones del accionamiento. Para simplificar las tareas de mantenimiento físico, la tarjeta admite modificaciones electrónicas del firmware en circuito, lo que permite realizar tareas continuas de mantenimiento de la configuración sin retirar los componentes del sustrato. Diseñada para alojarse mecánicamente de forma segura dentro de gabinetes de accionamientos, la tarjeta cuenta con palancas de retención integradas y conectores hembra de terminales con múltiples pines para garantizar una conexión estable con el backplane.

Características

• Procesa configuraciones lógicas de visualización de datos para la integración con sistemas de accionamiento de turbinas industriales
• Equipada con múltiples zócalos EEPROM integrados que alojan código de controlador actualizable electrónicamente
• Admite la modificación electrónica directa del firmware en circuito sin retirar los chips
• Cuenta con quince interruptores de puente de hardware manuales independientes para gestionar las rutas de la tarjeta
• Diseñada con palancas mecánicas de retención especializadas en uno de los bordes para extraer rápidamente el módulo
• Incluye un puerto de conexión modular resistente en el borde de inserción y un conector de terminales integrado de 20 pines

Aplicaciones

• Sistemas de procesamiento de telemetría y diagnóstico de accionamientos industriales Mark IV
• Visualización de paneles de control automatizados para turbinas de gas y vapor a escala industrial
• Acondicionamiento de visualización de interfaces de datos industriales de alta densidad

Especificaciones técnicas

Conexiones/Interfaces

Instrucciones de instalación

• Transferencia de módulos durante el reemplazo: Al sustituir una tarjeta controladora defectuosa, transfiera manualmente los módulos EEPROM existentes de la tarjeta antigua a la tarjeta de reemplazo utilizando un destornillador estándar para extraer cuidadosamente cada chip de su zócalo.
• Instalación del firmware: Alinee la disposición de pines de cada módulo EEPROM con su zócalo correspondiente en la tarjeta de reemplazo y presione hacia abajo de forma recta hasta que quede firmemente asentado.
• Configuración de los puentes: Ajuste los 15 puentes integrados para replicar la configuración operativa y las asignaciones del bus del sistema de su módulo original antes de aplicar alimentación.
• Fijación mecánica: Deslice la tarjeta controladora de video en la ranura de guía designada del accionamiento y bloquee firmemente las palancas de retención físicas en el soporte estructural del chasis.
