Descripción

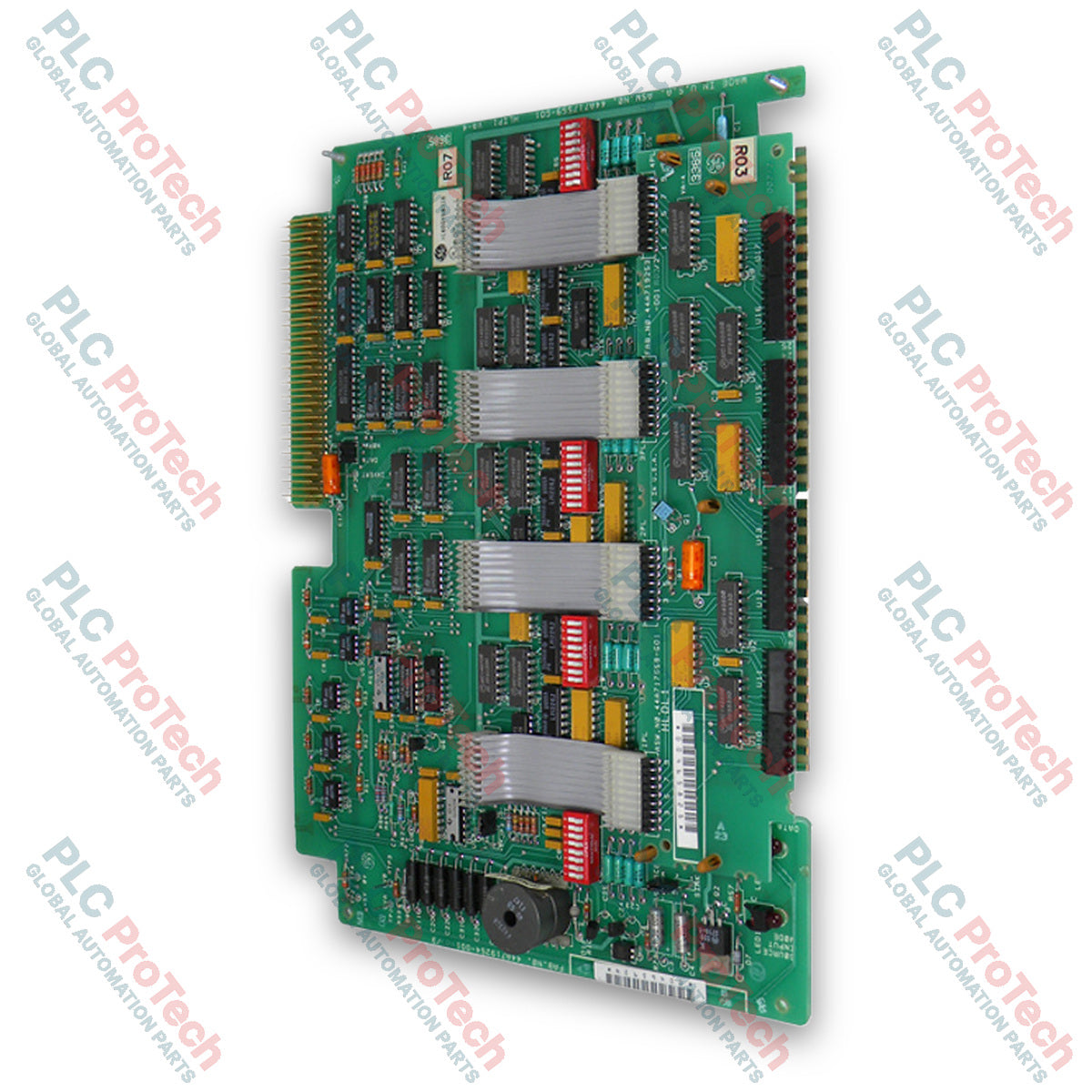

El General Electric IC600BF831 es un módulo de entradas discretas de alta densidad con 32 puntos, diseñado para la arquitectura de controladores lógicos programables GE Series Six. Proporciona una interfaz compacta y con aislamiento óptico que conecta los circuitos digitales externos de campo con el bus de E/S del panel posterior de Series Six. El módulo admite aplicaciones de detección de alta densidad y, al mismo tiempo, mantiene el aislamiento eléctrico entre el cableado de campo y los circuitos sensibles de procesamiento lógico.
El IC600BF831 se puede configurar en campo para funcionar en modo TTL de 5 VDC o en un modo de amplio rango de 10 a 50 VDC. Sus 32 puntos de entrada se dividen en cuatro grupos aislados de ocho puntos cada uno, lo que permite una integración flexible con dispositivos de campo de CC de tipo sinking o sourcing, así como con instrumentos de nivel TTL. El módulo ocupa una sola ranura en el chasis anfitrión e incluye una placa frontal específica y 32 luces indicadoras de estado en el panel frontal para el diagnóstico de canales en tiempo real.
Características
- Proporciona 32 puntos de entrada digital discreta, organizados en cuatro grupos aislados de 8 puntos cada uno.
- Admite funcionamiento en dos modos de entrada: señales TTL de 5 VDC o dispositivos de campo de 10 a 50 VDC.
- El aislamiento óptico protege la lógica interna del panel posterior de Series Six frente a transitorios de tensión de campo industrial.
- Placa frontal integrada con 32 indicadores LED de estado de canal.
- Formato de una sola ranura para configuraciones de E/S de alta densidad.
Especificaciones técnicas
| Parámetro |
Especificación |
| Tipo de módulo |
Módulo de entradas discretas de CC/TTL de alta densidad |
| Número de pieza |
IC600BF831 |
| Plataforma del sistema |
General Electric Series Six / Series Six Plus |
| Número de entradas |
32 puntos |
| Aislamiento de canales |
4 grupos aislados de 8 entradas cada uno |
| Modos de funcionamiento |
Modo TTL (5 VDC) o modo de 10 a 50 VDC |
| Tipo de aislamiento |
Aislamiento óptico entre los circuitos de campo y el bus del panel posterior |
| Indicadores de estado |
32 luces LED de estado (1 por canal) |
| Ancho de ranura |
Una sola ranura |
| Compatibilidad con chasis |
Rack de E/S Series Six, rack de E/S para CPU Model 60 Series Six |
| País de origen |
Estados Unidos |
Compatibilidad
El IC600BF831 está diseñado para ofrecer compatibilidad con instalaciones heredadas de GE Series Six. Se instala directamente en racks de E/S estándar Series Six, racks de E/S de alta capacidad Series Six y chasis de E/S para CPU Model 60. En arquitecturas distribuidas, el módulo funciona en racks de E/S remotos Series Six gestionados mediante módulos receptores de E/S Series Six.
