Descripción

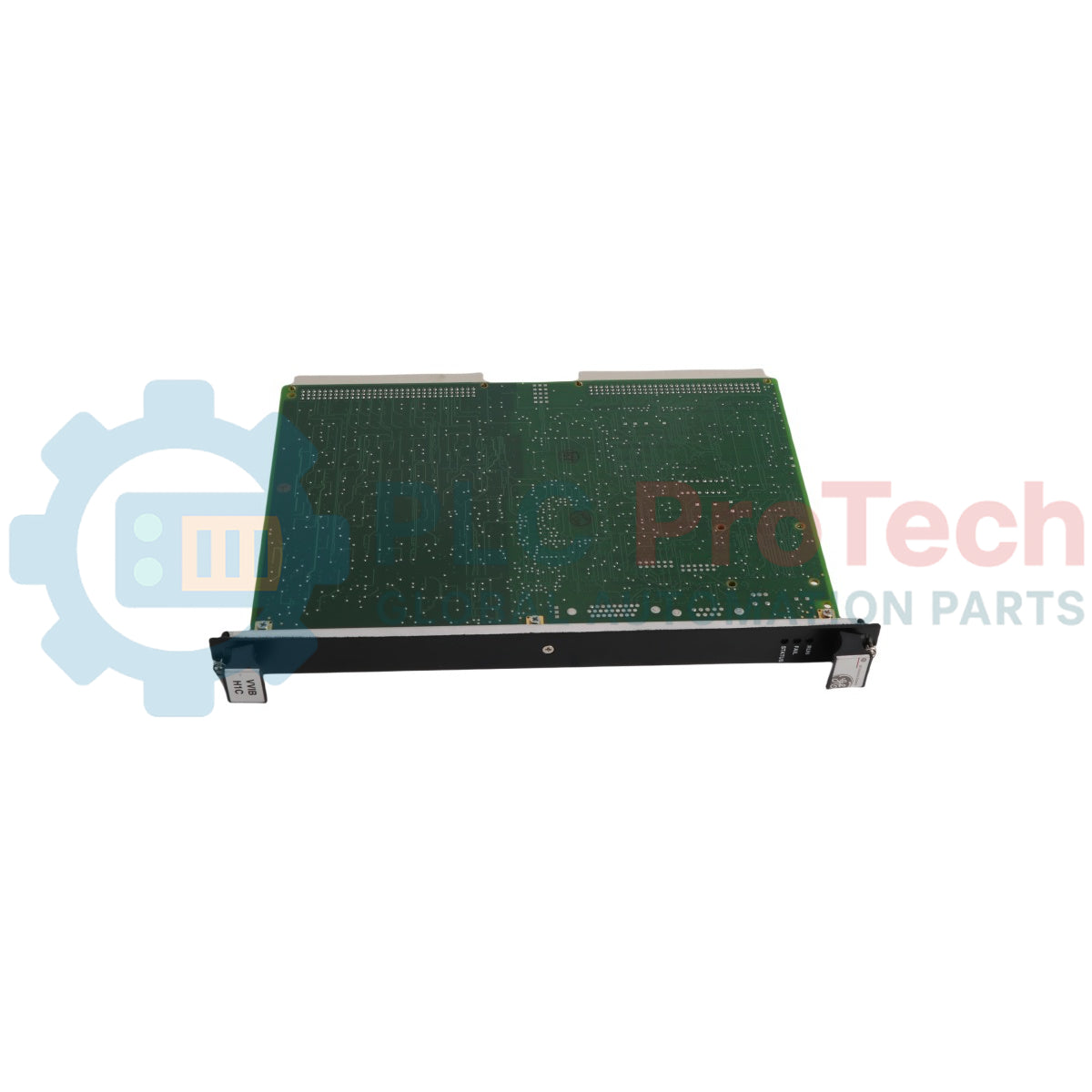

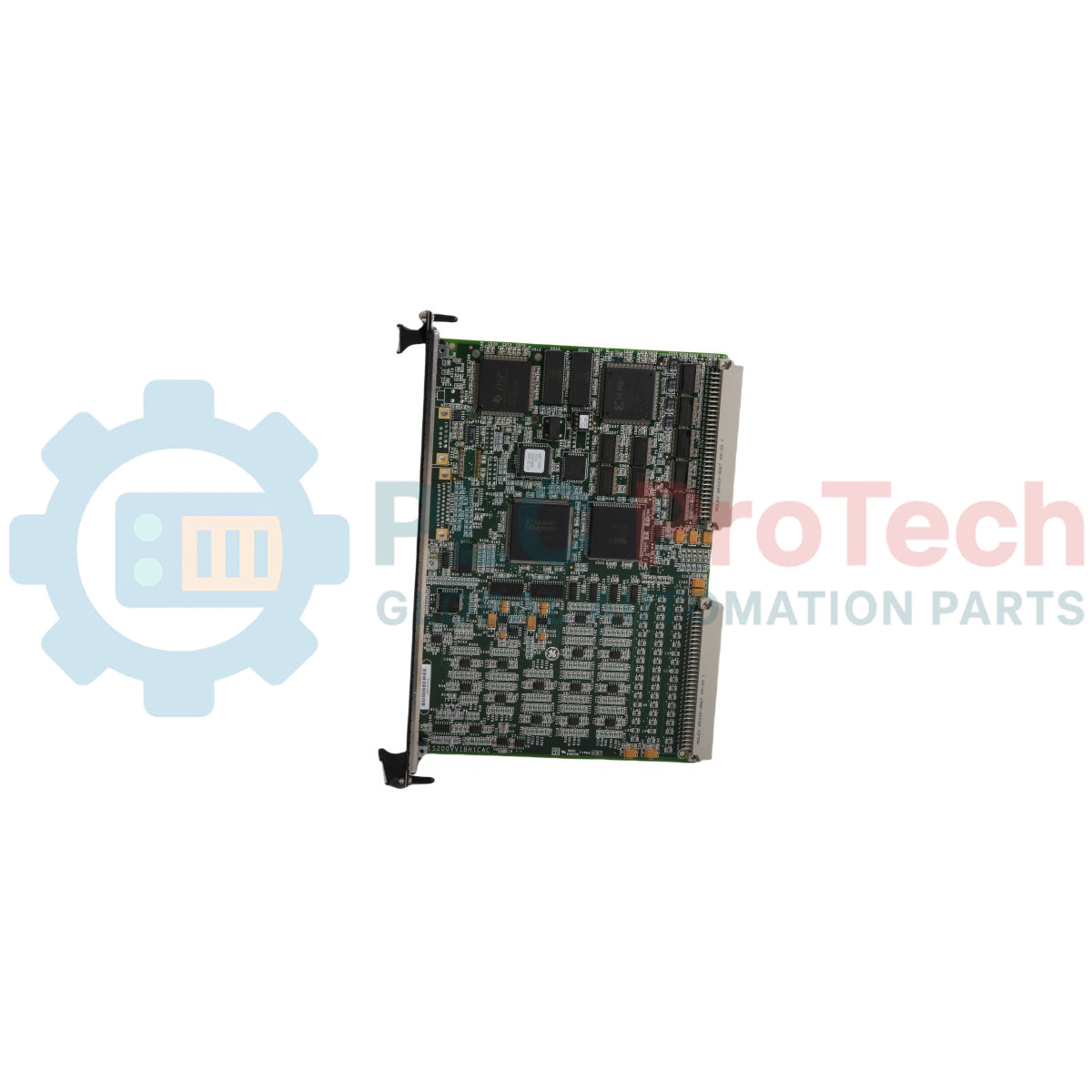

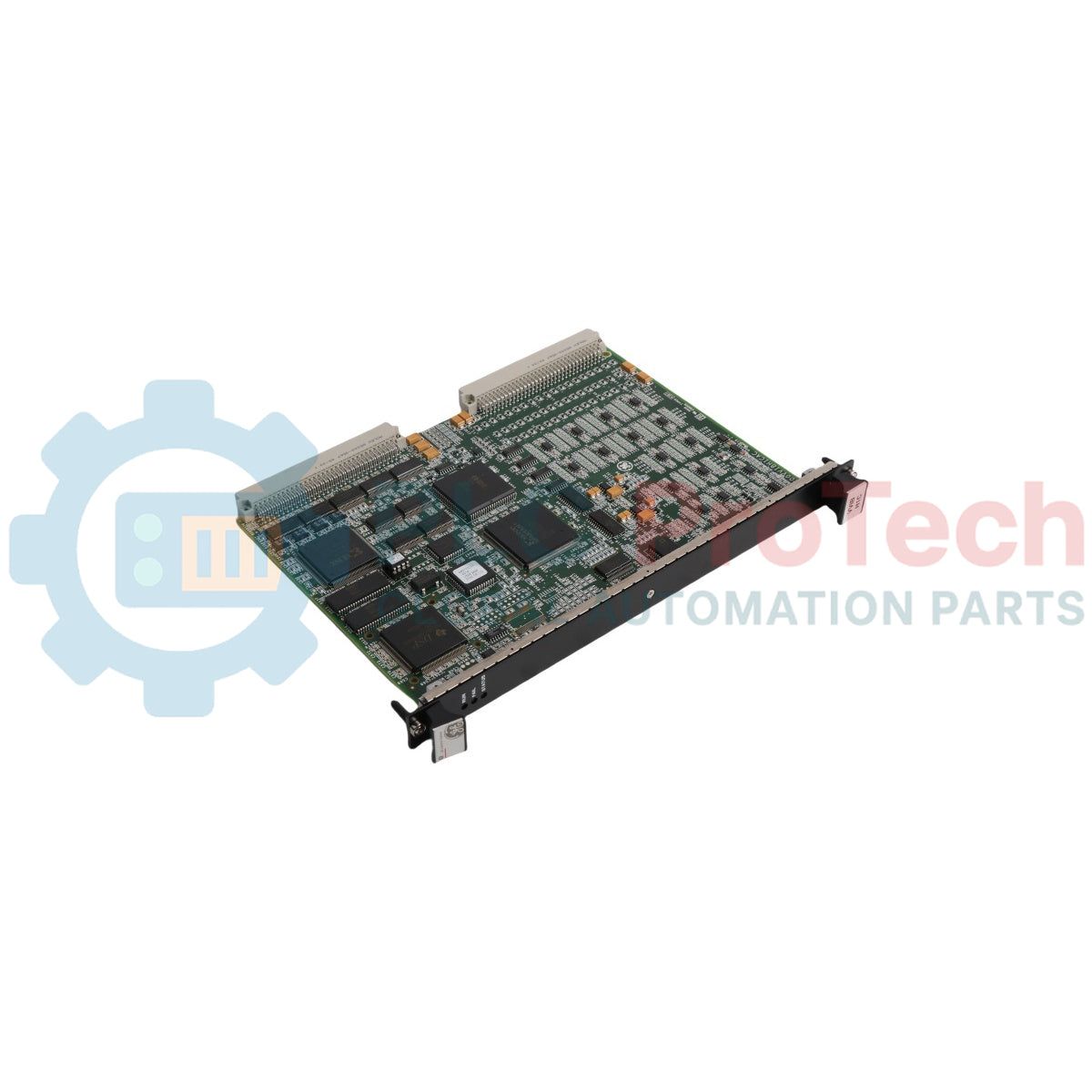

La IS200VVIBH1CAC es una tarjeta dedicada de monitoreo de vibraciones, diseñada para el sistema de control Mark VI. Este módulo procesa señales analógicas entrantes recibidas de hasta 14 sondas de proximidad Bently Nevada conectadas mediante la tarjeta de terminales TVIB, lo que permite monitorear con precisión la vibración del eje en maquinaria crítica. La tarjeta digitaliza estas firmas de vibración mediante una conversión analógico-digital de alta resolución y transmite los datos procesados directamente a través de un bus VME al controlador principal para realizar diagnósticos continuos y ejecutar la lógica del sistema. Fabricada con tecnología de montaje superficial, admite arquitecturas ampliables en las que varias tarjetas de terminales o pares redundantes pueden conectarse a una sola unidad de procesamiento, garantizando la disponibilidad ininterrumpida de las señales. Además, la IS200VVIBH1CAC cuenta con una salida dedicada para la bobina del interruptor del generador, con una capacidad nominal de 5 A a 125 V de CC, para facilitar las secuencias de disparo de protección.

Características

• Se conecta con hasta 14 sondas de proximidad Bently Nevada para realizar diagnósticos completos de la vibración del eje.
• Convierte las señales analógicas entrantes mediante un convertidor analógico-digital de alta precisión de 16 bits.
• Transmite parámetros digitalizados en tiempo real mediante una arquitectura de bus VME de alta velocidad.
• Admite configuraciones con dos tarjetas de terminales para garantizar la redundancia del sistema y la capacidad de respaldo.
• Ofrece configuraciones de muestreo de doble frecuencia, ajustadas automáticamente según los umbrales de RPM de la máquina.
• Emite señales con búfer y alta precisión de amplitud a sistemas externos de análisis de maquinaria.

Aplicaciones

• Monitoreo de la vibración del eje de turbinas de gas
• Medición de proximidad y posición en turbinas de vapor
• Sistemas de control del interruptor del generador
• Protección de maquinaria industrial rotativa

Especificaciones técnicas

Directrices de instalación

• Apague por completo el bastidor del procesador VME antes de insertar o retirar el módulo para evitar riesgos eléctricos.
• Alinee el módulo con los rieles guía designados y deslice cuidadosamente la tarjeta en la ranura del bastidor VME.
• Asiente firmemente los conectores de borde presionando simultáneamente hacia dentro las palancas superior e inferior del panel frontal.
• Apriete los tornillos cautivos situados en la parte superior e inferior de la placa frontal para fijar firmemente el módulo en su lugar.
• Verifique todas las conexiones de los cables e inspeccione visualmente la alineación antes de volver a energizar el bastidor del procesador VME.
