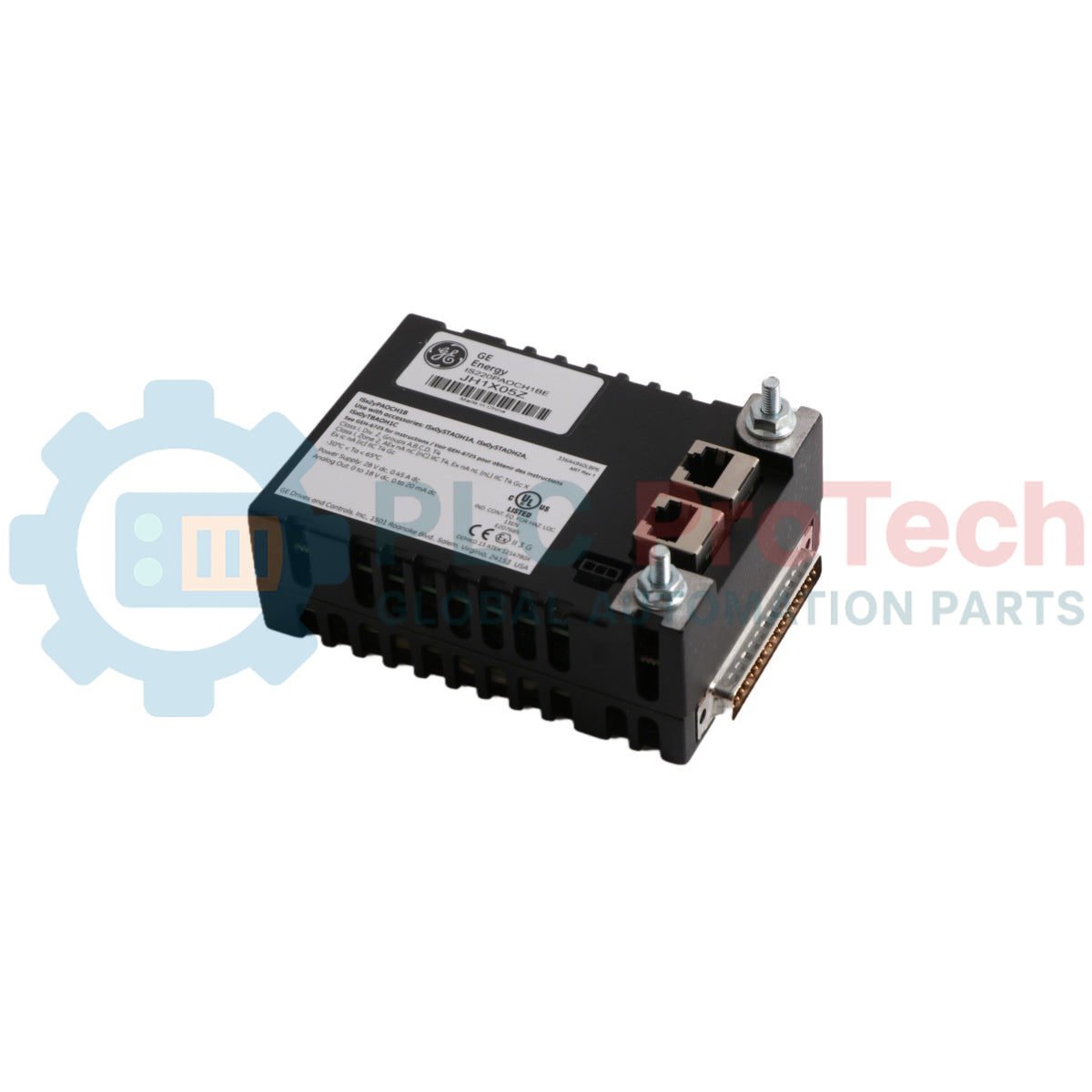

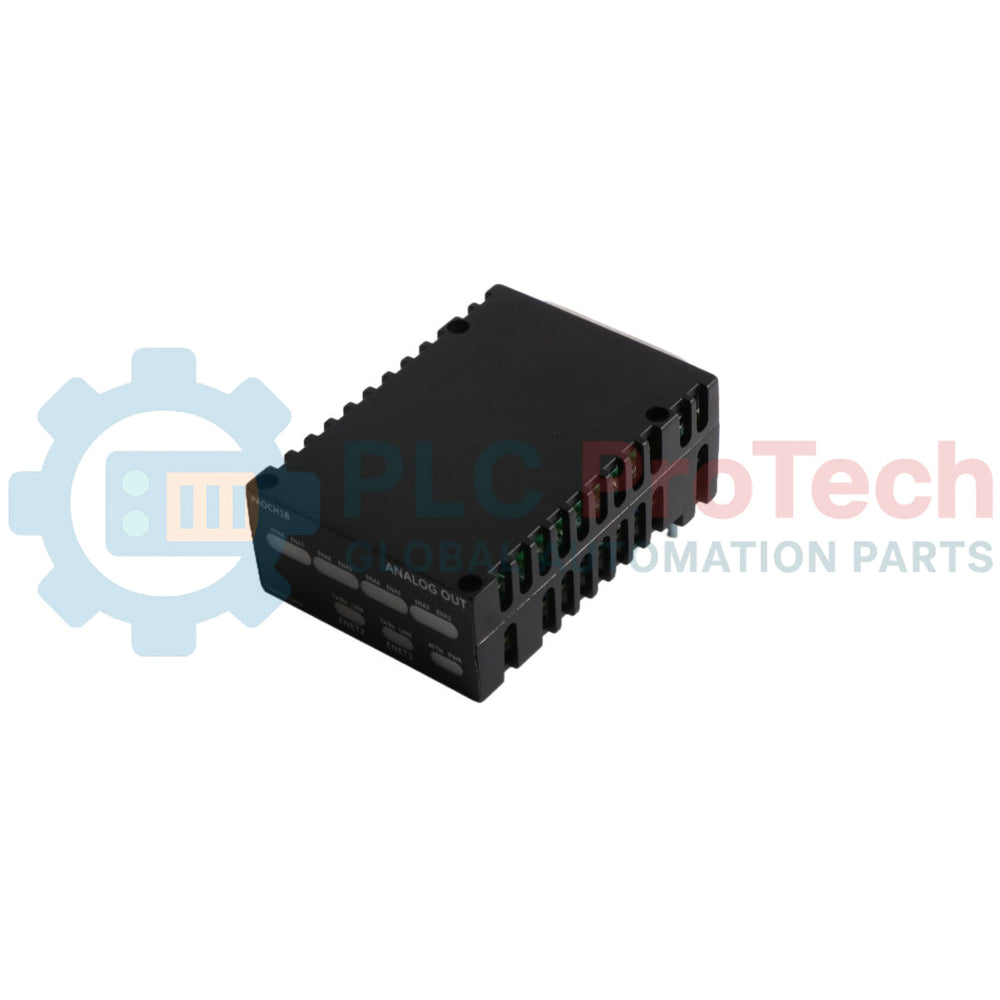

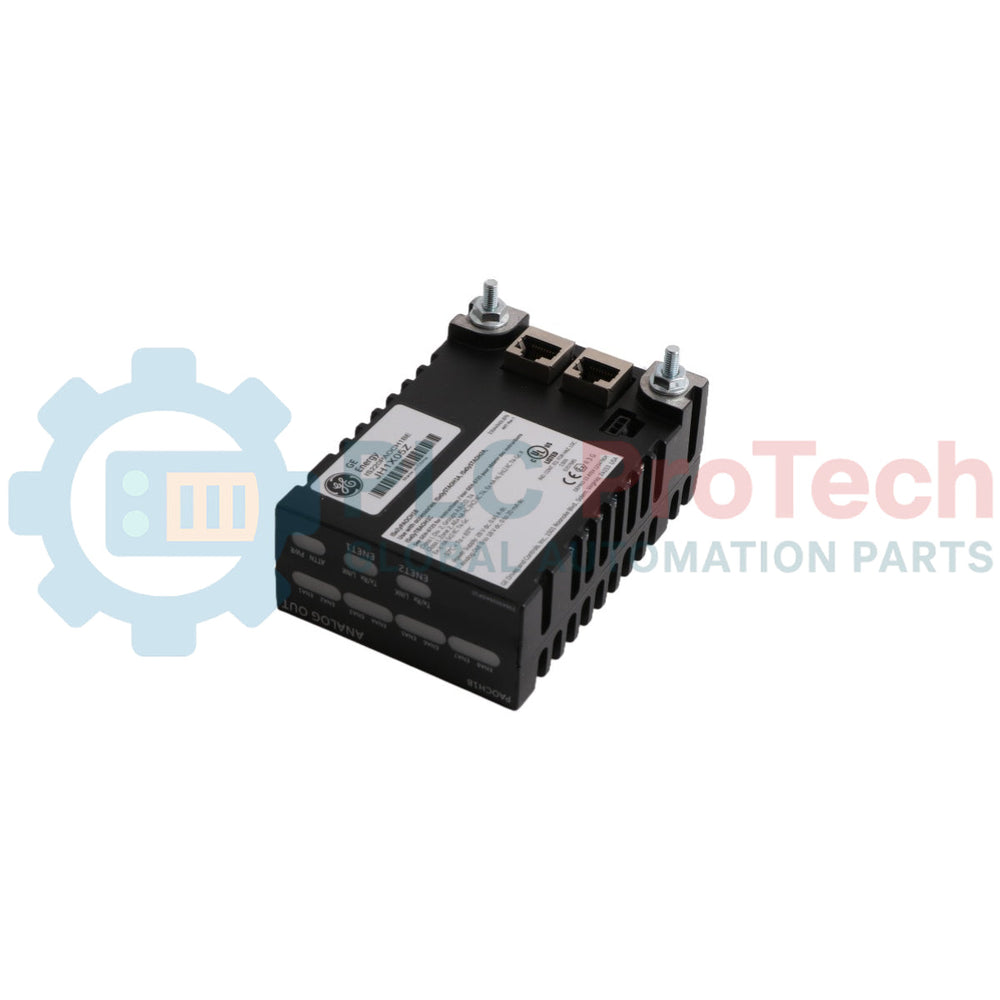

El IS220PAOCH1B es un módulo de E/S de salida analógica fabricado por General Electric como parte de la serie Mark VIe para sistemas de control distribuido. El PAOC (paquete de salida analógica) sirve como interfaz eléctrica entre una o dos redes Ethernet de E/S y una placa de terminales de salida analógica. Contiene una placa de procesador común utilizada en los paquetes de E/S distribuidas Mark VIe, junto con un par de placas de adquisición de salida analógica dedicadas. Este paquete admite hasta ocho salidas de bucle de corriente simplex de 0–20 mA e incorpora un convertidor analógico-digital para proporcionar supervisión de la realimentación de corriente de cada canal de salida. Las entradas se procesan mediante dos conectores Ethernet RJ45 y una entrada de alimentación de tres pines, mientras que las salidas se transmiten a través de un conector DC-37 que se acopla directamente a la placa de terminales. La unidad cuenta con LED indicadores para diagnósticos visuales y admite comunicación de diagnóstico local mediante un puerto infrarrojo.
| Parámetro | Especificación |
|---|---|
| Fabricante | General Electric |
| Número de pieza | IS220PAOCH1B, REV B |
| Serie | Mark VIe |
| Tipo de producto | Módulo de salida analógica |
| Número de canales | Ocho canales de salida de corriente simplex |
| Salidas analógicas | 0-20 mA, hasta 900 ohmios |
| Precisión | ±0,5 % entre -30 grados Celsius y 65 grados Celsius |
| Dimensiones | 8,26 cm de alto x 4,19 cm de ancho x 12,1 cm de profundidad |
| País de origen | EE. UU. |
| Temperatura de funcionamiento | De -30 a 65 grados Celsius (exterior del paquete: de -40 a 70 grados Celsius) |
| Conformidad de salida | 18 V |
| Convertidor digital-analógico | DAC de 16 bits por canal de salida |
| Convertidor analógico-digital | ADC de 16 bits para la realimentación de corriente |
| Resistencia de realimentación | Resistencia de 50 ohmios en la placa de terminales |
| Tipo de conexión | Función / Descripción |
|---|---|
| Dos conectores Ethernet RJ45 | Entradas de red para configuraciones simplex, duales o TMR |
| Entrada de 3 pines | Entrada de alimentación |
| Conector DC-37 | Interfaz de salida que se acopla directamente a la placa de terminales |
| Puerto infrarrojo | Comunicación de diagnóstico local |
Envío express mundial
Devoluciones y garantía
Fabricante: General Electric
Número de producto: IS220PAOCH1B
País de origen:Estados Unidos
Tipo de producto: Módulo de salida analógica
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 360g
Dimensiones: 8,2 cm x 12,2 cm x 6 cm
Puerto de envío: Xiamen
Garantía: 12 meses
El IS220PAOCH1B es un módulo de E/S de salida analógica fabricado por General Electric como parte de la serie Mark VIe para sistemas de control distribuido. El PAOC (paquete de salida analógica) sirve como interfaz eléctrica entre una o dos redes Ethernet de E/S y una placa de terminales de salida analógica. Contiene una placa de procesador común utilizada en los paquetes de E/S distribuidas Mark VIe, junto con un par de placas de adquisición de salida analógica dedicadas. Este paquete admite hasta ocho salidas de bucle de corriente simplex de 0–20 mA e incorpora un convertidor analógico-digital para proporcionar supervisión de la realimentación de corriente de cada canal de salida. Las entradas se procesan mediante dos conectores Ethernet RJ45 y una entrada de alimentación de tres pines, mientras que las salidas se transmiten a través de un conector DC-37 que se acopla directamente a la placa de terminales. La unidad cuenta con LED indicadores para diagnósticos visuales y admite comunicación de diagnóstico local mediante un puerto infrarrojo.
| Parámetro | Especificación |
|---|---|
| Fabricante | General Electric |
| Número de pieza | IS220PAOCH1B, REV B |
| Serie | Mark VIe |
| Tipo de producto | Módulo de salida analógica |
| Número de canales | Ocho canales de salida de corriente simplex |
| Salidas analógicas | 0-20 mA, hasta 900 ohmios |
| Precisión | ±0,5 % entre -30 grados Celsius y 65 grados Celsius |
| Dimensiones | 8,26 cm de alto x 4,19 cm de ancho x 12,1 cm de profundidad |
| País de origen | EE. UU. |
| Temperatura de funcionamiento | De -30 a 65 grados Celsius (exterior del paquete: de -40 a 70 grados Celsius) |
| Conformidad de salida | 18 V |
| Convertidor digital-analógico | DAC de 16 bits por canal de salida |
| Convertidor analógico-digital | ADC de 16 bits para la realimentación de corriente |
| Resistencia de realimentación | Resistencia de 50 ohmios en la placa de terminales |
| Tipo de conexión | Función / Descripción |
|---|---|
| Dos conectores Ethernet RJ45 | Entradas de red para configuraciones simplex, duales o TMR |
| Entrada de 3 pines | Entrada de alimentación |
| Conector DC-37 | Interfaz de salida que se acopla directamente a la placa de terminales |
| Puerto infrarrojo | Comunicación de diagnóstico local |
Envío exprés global
Devoluciones y Garantía
Los pedidos se procesan y entregan de lunes a viernes (excepto festivos).
Para conocer la elegibilidad completa, las tarifas de reposición y los detalles de devoluciones internacionales, por favor consulte nuestro sitio oficial Política de Reembolso y Devoluciones .
