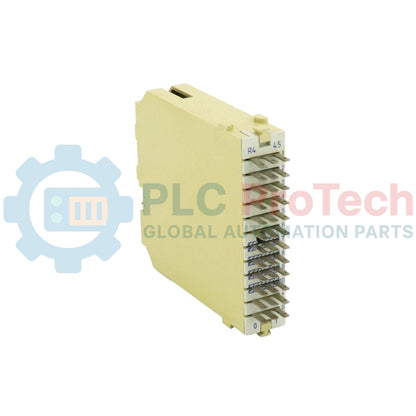

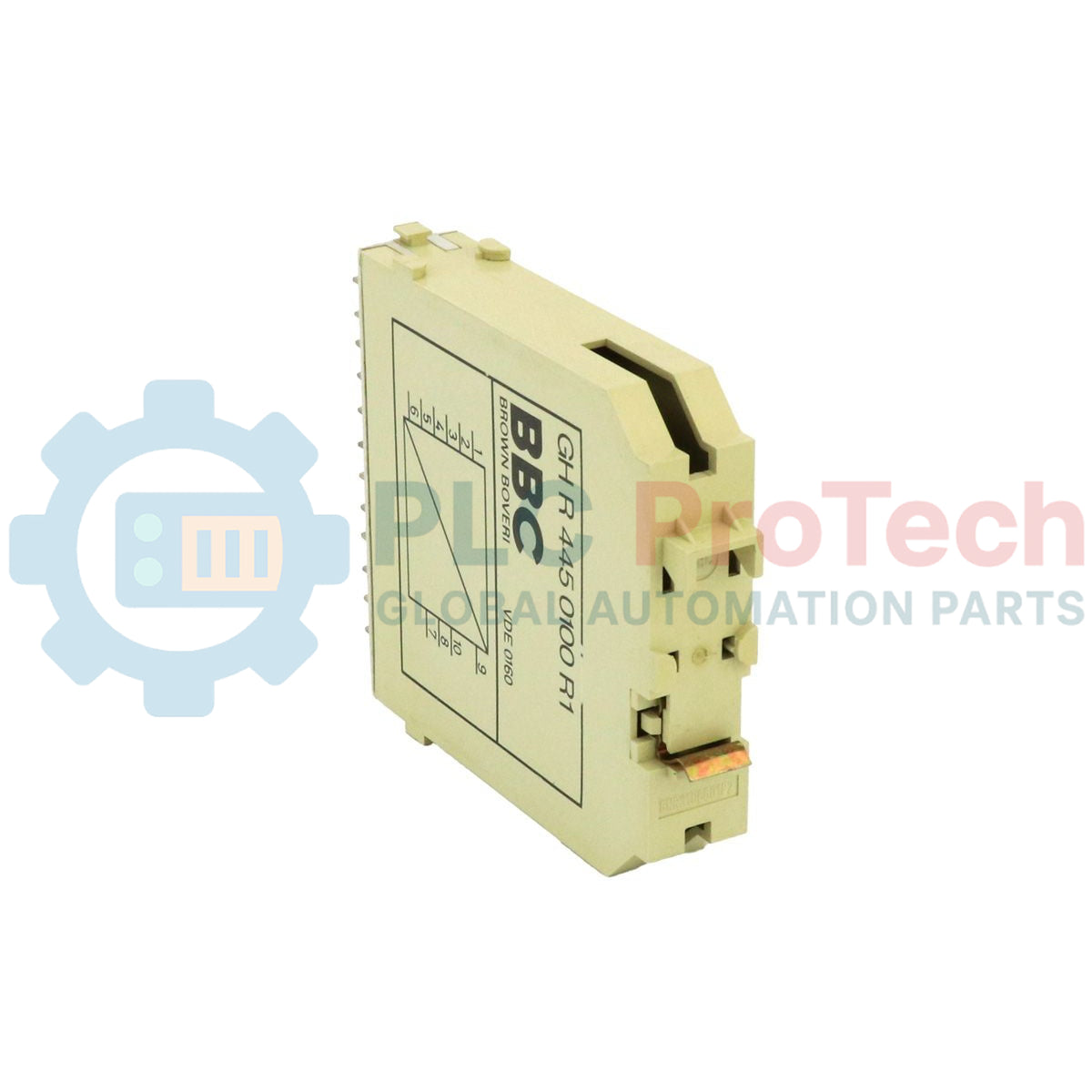

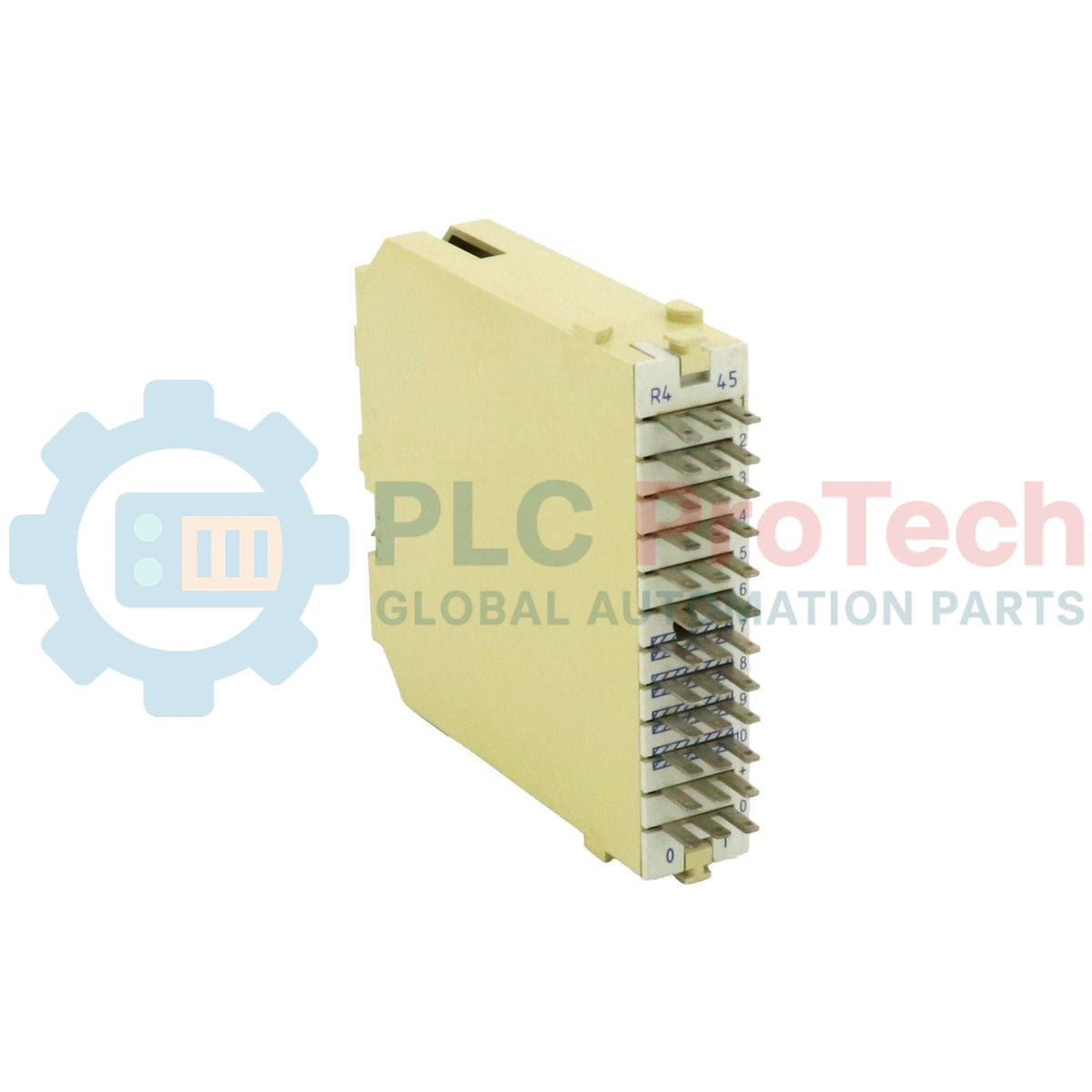

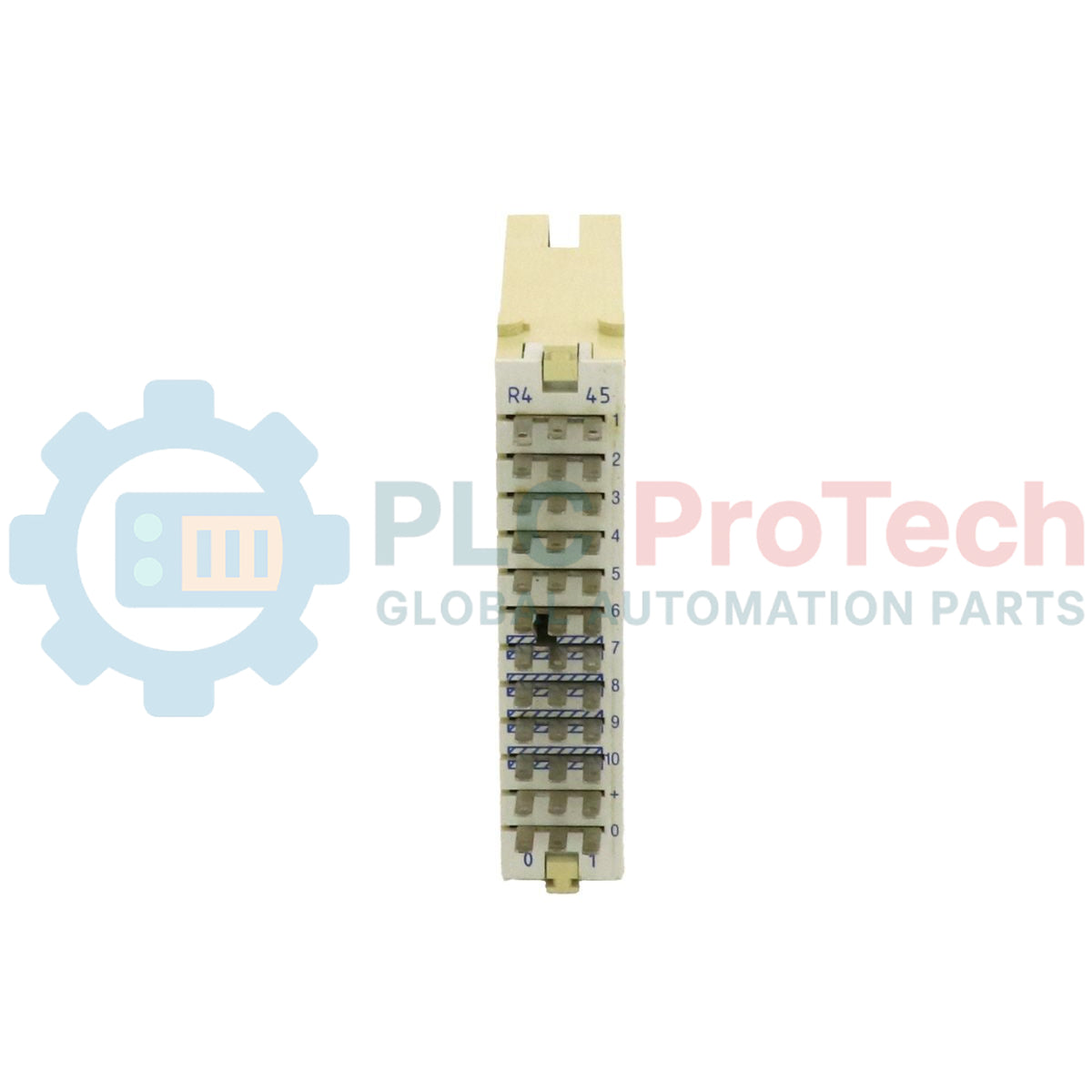

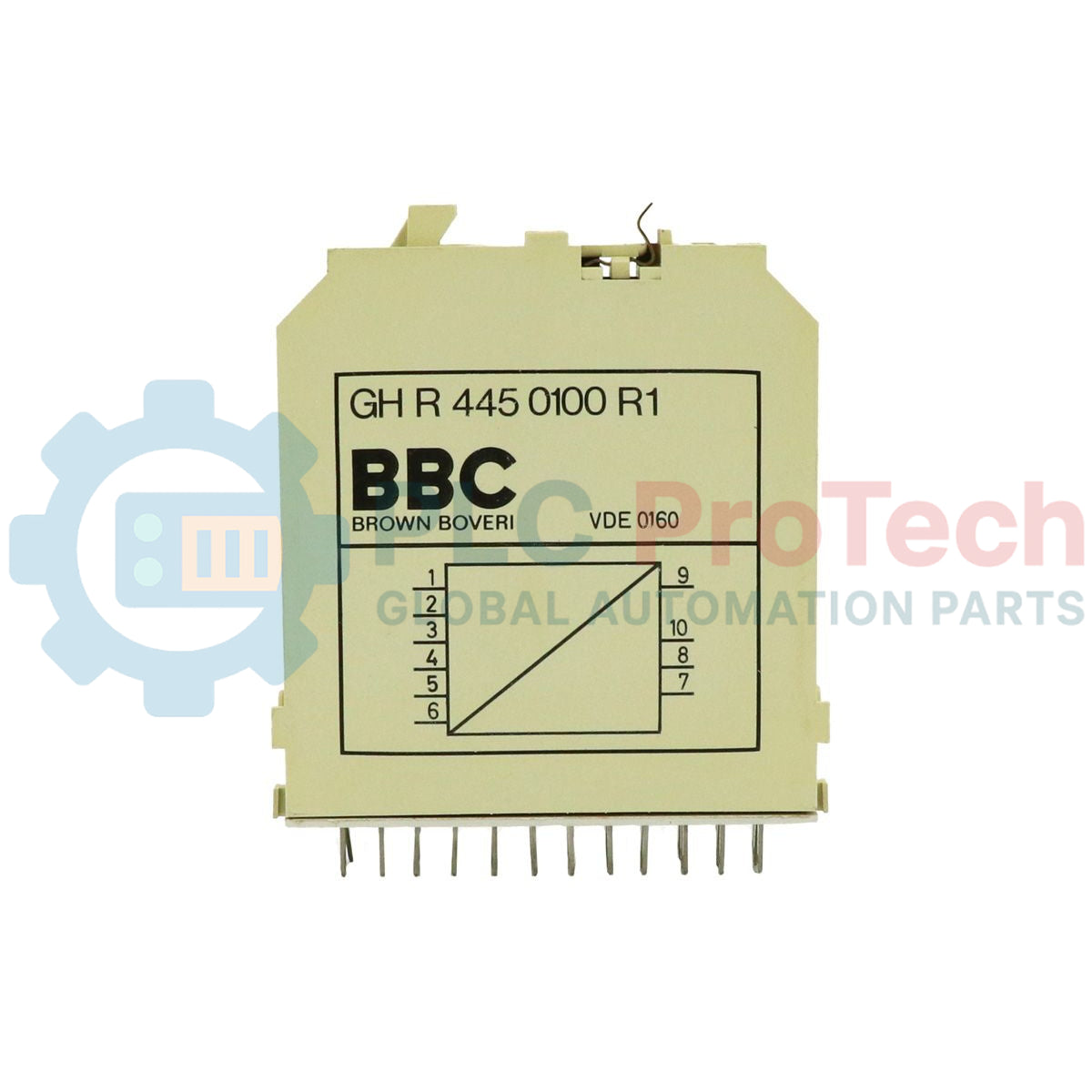

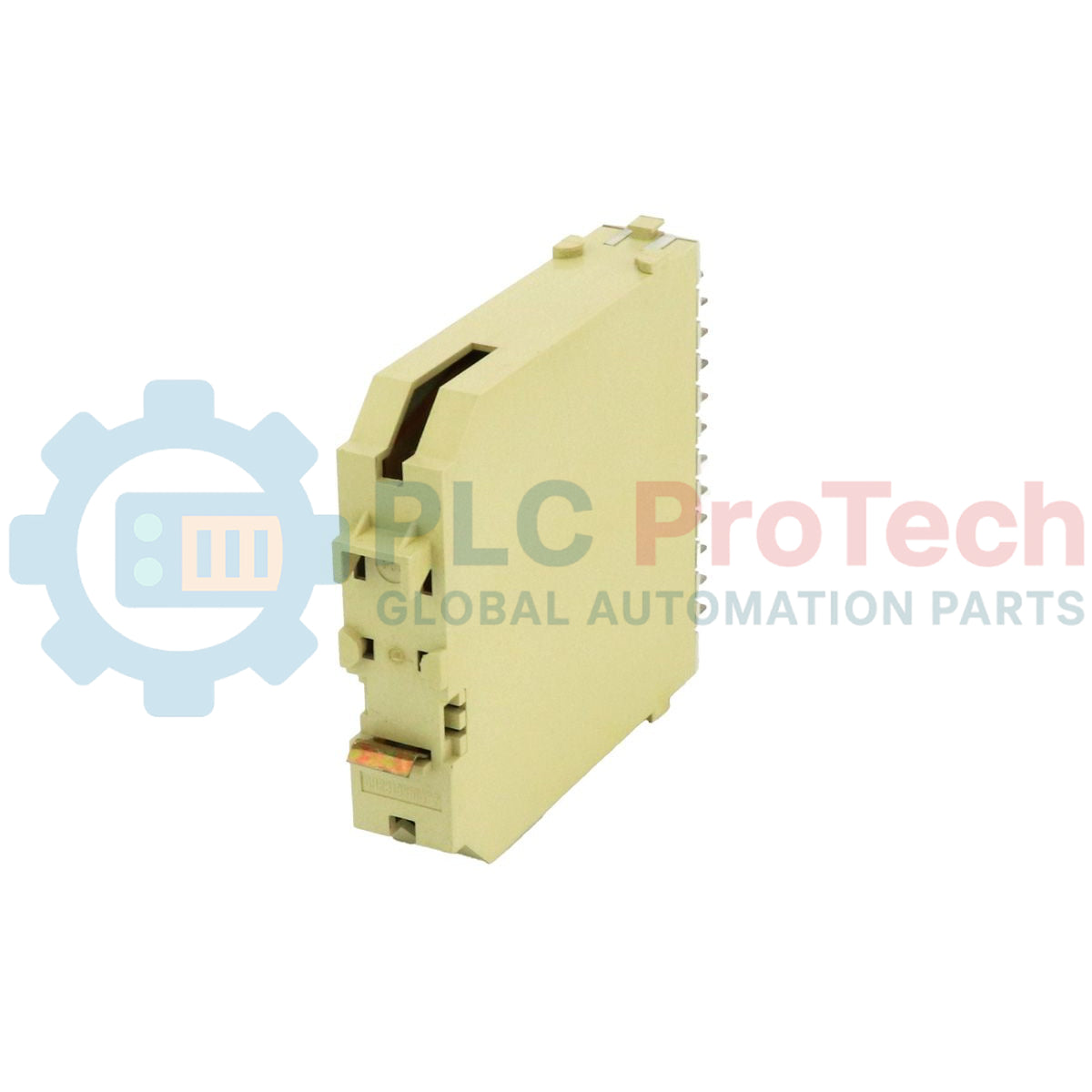

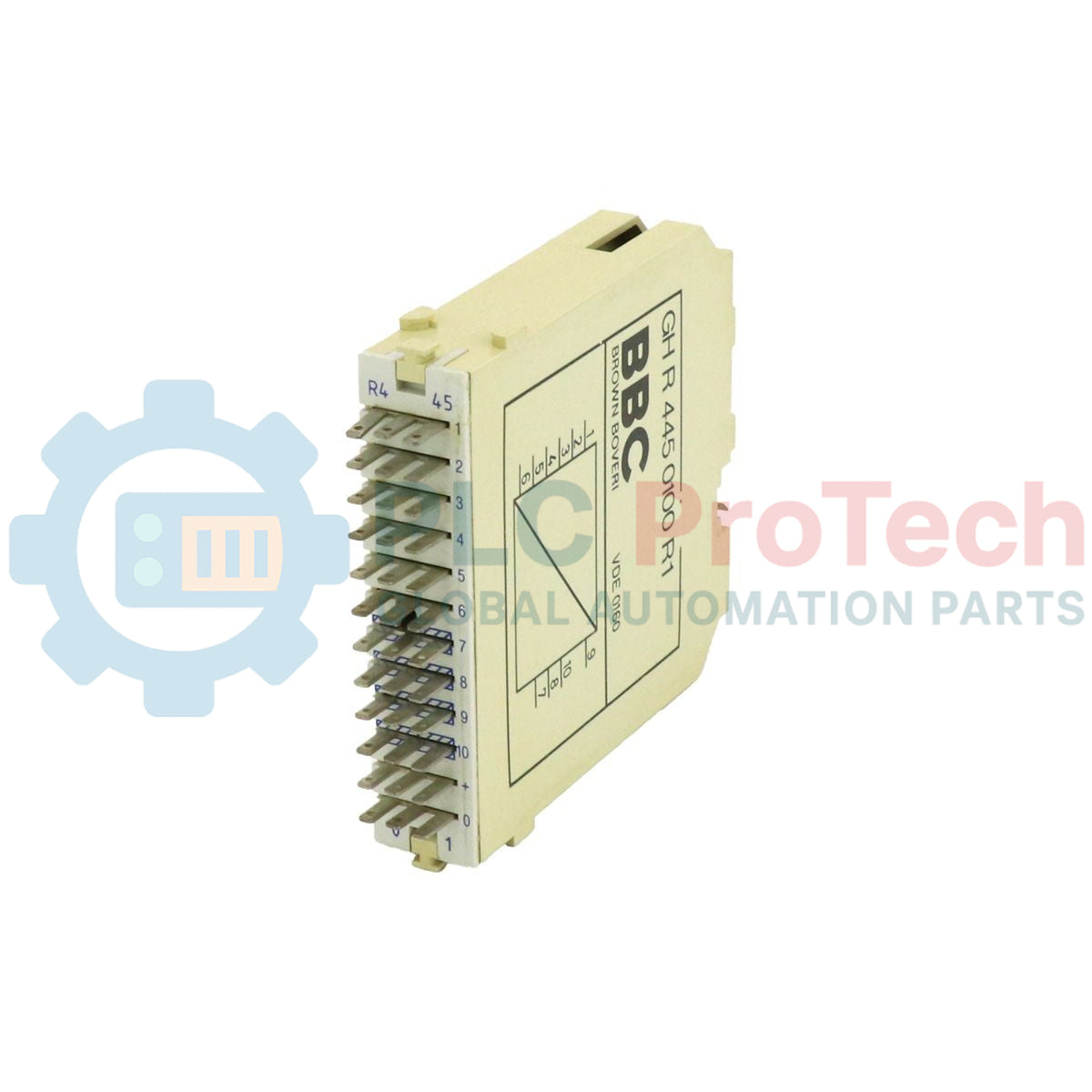

GH R445 0100 R1 ABB Sigma-tronic módulo sincronizador

Descripción general del producto

El GH R445 0100 R1 (GHR4450100R1), también conocido como R 445.1, es un módulo sincronizador de precisión del antiguo sistema BBC Brown Boveri Sigma-tronic b. Diseñado como la interfaz de comando crítica para sistemas de conteo ascendente/descendente de una o varias décadas, este módulo actúa como controlador principal de temporización para las etapas de conteo R 445.4 y R 445.5. Su función principal es sincronizar señales de control asíncronas, como conteo, reinicio y dirección, en una secuencia temporizada que evita condiciones de carrera lógica en displays de varios dígitos. Ya se utilice en la supervisión de antiguas centrales eléctricas o en la automatización industrial pesada, el GH R445 0100 R1 garantiza un conteo sin errores de hasta 2 kHz, incluso durante cambios de dirección a alta velocidad, lo que lo hace esencial para mantener la integridad de los datos de posicionamiento y medición de alta precisión.

Especificaciones técnicas

Preguntas frecuentes

¿Cómo gestiona el R 445.1 los cambios de dirección del conteo a altas frecuencias?

El módulo está diseñado para realizar cambios de dirección «sin errores». Después de un cambio de dirección en la entrada VR, la lógica interna pausa el procesamiento de pulsos durante aproximadamente 0,5 ms para sincronizar todas las décadas posteriores. Esto garantiza que no se pierdan pulsos ni se cuenten dos veces durante la transición entre los modos de avance y retroceso.

¿Cuál es la finalidad de la entrada RM (retroalimentación)?

La entrada RM actúa como un «tope» mecánico para el contador. Al conectarla a la salida de acarreo de la década más significativa, se evita que el contador se desborde. Por ejemplo, un contador de 3 dígitos se detendrá en 999 o 000 en lugar de restablecerse a cero o saltar a 999. Para desactivar esta función, la entrada RM debe conectarse a una señal 1 (+ Us).

¿Este módulo requiere diodos externos para cargas inductivas?

No. Las salidas del Sigma-tronic b R 445.1 están diseñadas para conmutar cargas inductivas de forma robusta sin necesidad de diodos externos de rueda libre, lo que simplifica el cableado dentro del armario de control.

¿Cuántas etapas de conteo puede controlar un solo módulo sincronizador?

El R 445.1 está diseñado para controlar entre 1 y 6 décadas de contadores ascendentes/descendentes (R 445.4/5), proporcionando una capacidad máxima de display de 999,999.

Guía de ingeniería e instalación

• Temporización de la sincronización de señales: Al diseñar una lógica de control de alta velocidad, tenga en cuenta el periodo de recuperación de 0,35 ms necesario después de retirar una señal de reinicio (R) o transferencia (ÜS). Si llega un pulso de conteo durante este intervalo, es posible que no se reconozca.

• Desacoplamiento de interferencias: La salida de transferencia (QUS) se utiliza a menudo para suministrar la lógica de «preselector establecido». En sistemas complejos con tendidos de cables largos, recomendamos implementar un desacoplamiento de interferencias o una amplificación de señal en este nodo para mantener los flancos de los pulsos bien definidos y evitar activaciones falsas.

• Comportamiento de la lógica de inhibición: La entrada de inhibición (S) puede conmutarse independientemente del estado de la entrada de conteo (Z). Sin embargo, si se recibe una señal de inhibición mientras se está procesando un pulso, el módulo está diseñado para completar ese ciclo de pulso específico antes de detenerse, garantizando que no se produzcan «conteos parciales».
