Detector de fugas a tierra Honeywell 10310/3/1CC 20.008.211

Descripción

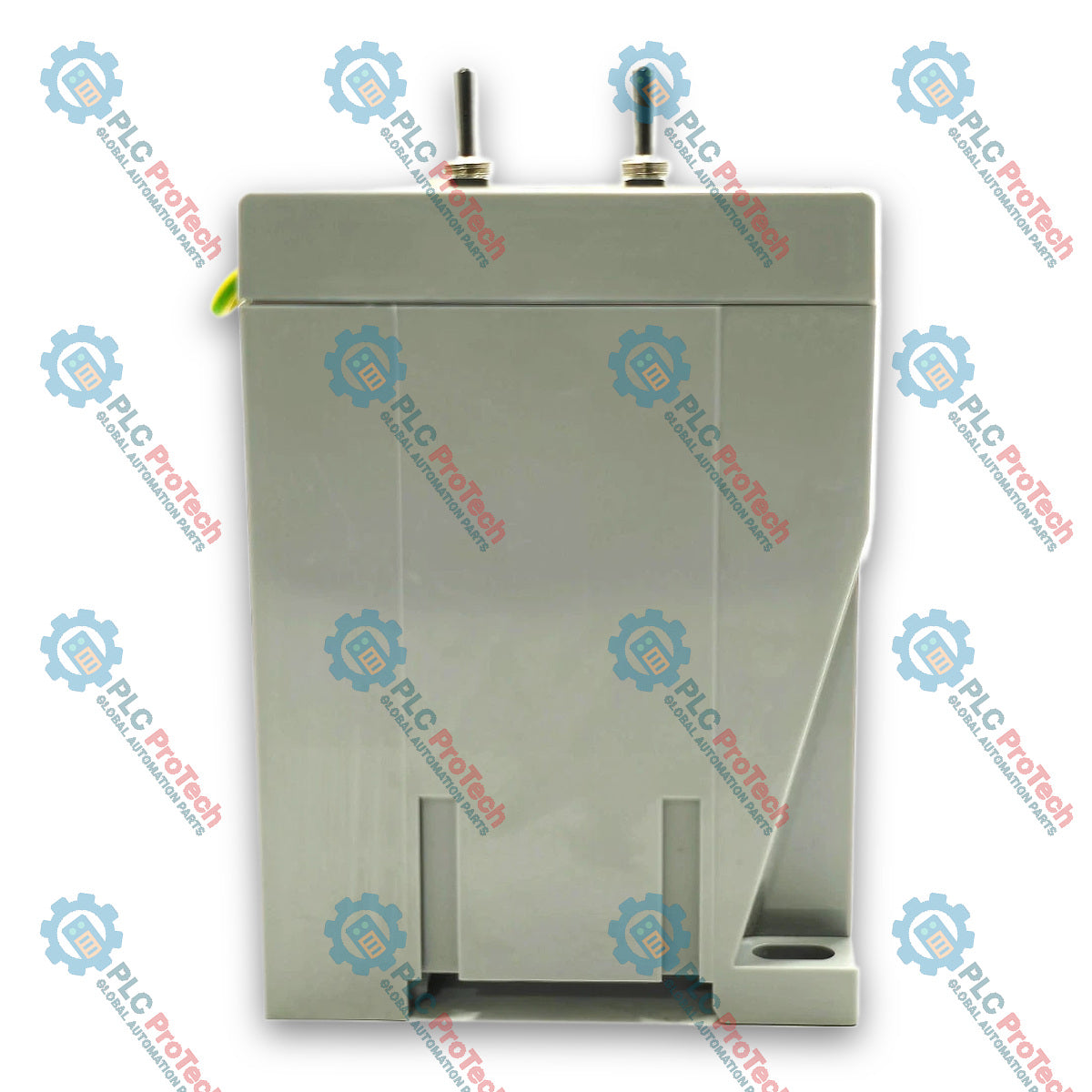

El Honeywell 10310/3/1CC (número de pieza 20.008.211) es un detector compacto de fugas a tierra montado en carril DIN, diseñado para la monitorización y detección en tiempo real de fallos a tierra en sistemas eléctricos de control industrial. Diseñado dentro de la línea de productos Haussener Electronic para entornos de seguridad y control de Honeywell, este relé de monitorización especializado supervisa continuamente la resistencia de aislamiento del sistema y detecta infracciones del umbral de corriente de fuga (CL > 25 mA) para evitar tiempos de inactividad operativa inesperados, daños en los equipos y riesgos eléctricos.

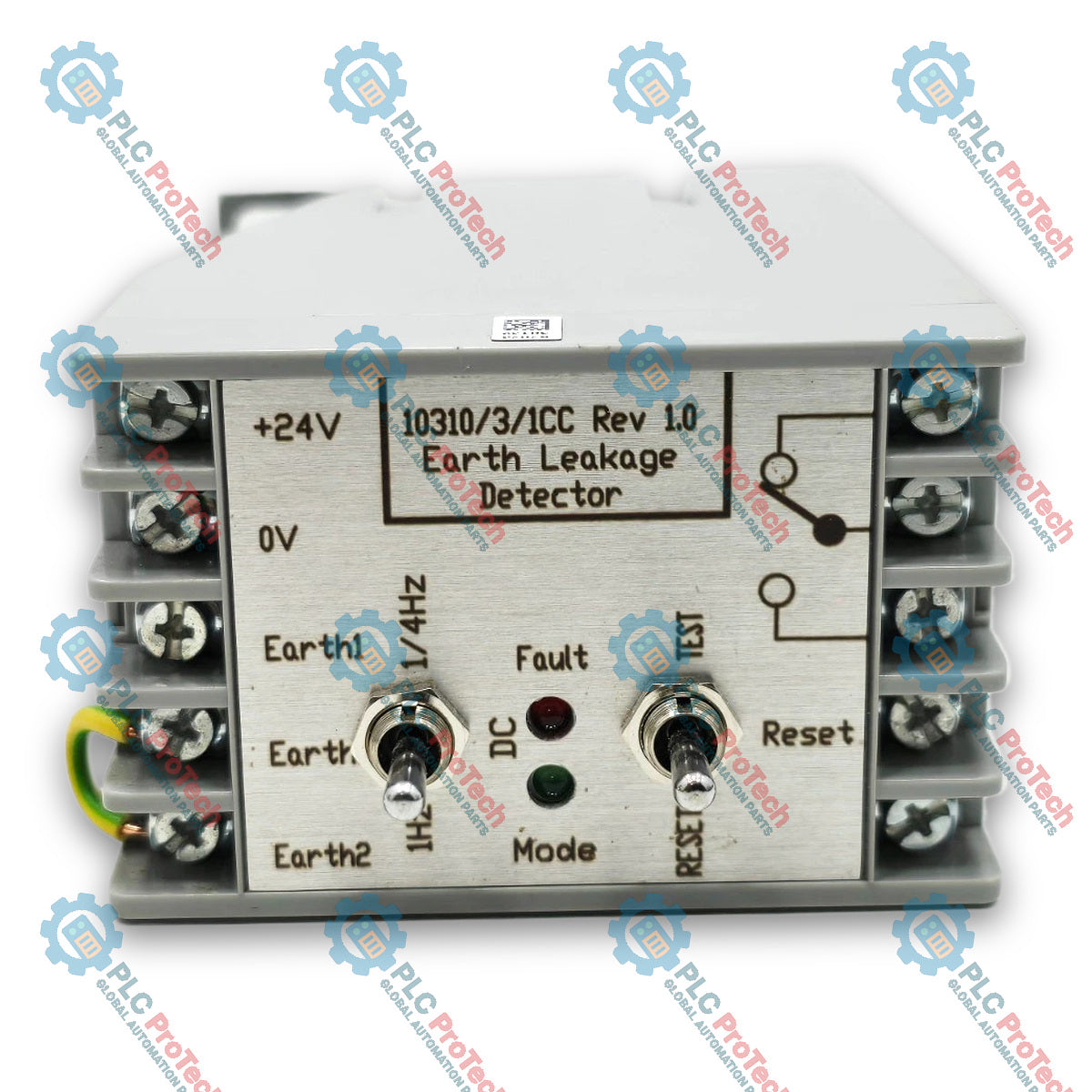

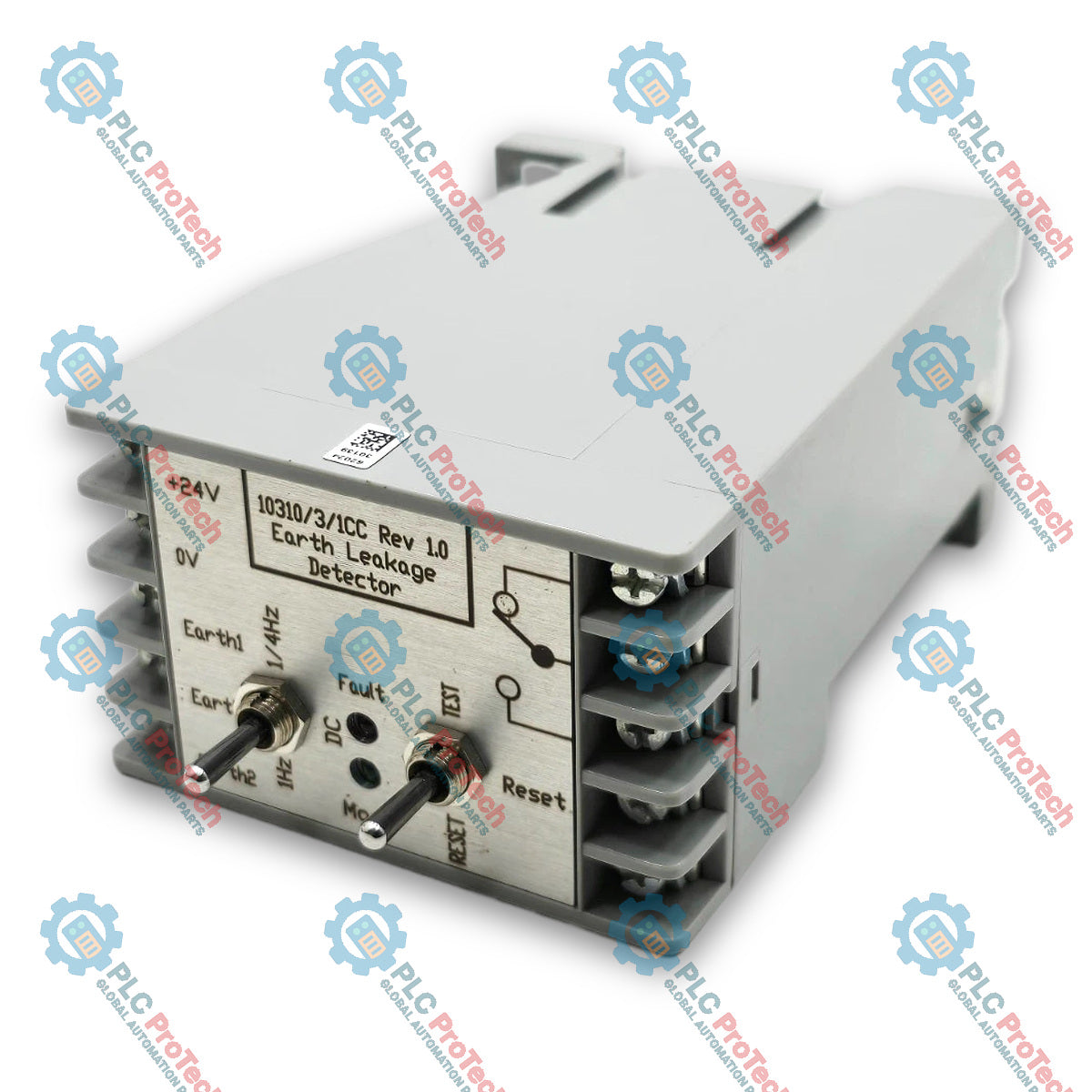

Con una tensión de funcionamiento nominal de +24V CC, el dispositivo incluye indicadores de diagnóstico en el panel frontal (LED para el estado de fallo y modo), junto con interruptores de palanca integrados para la configuración de frecuencia (1/4 Hz y 1 Hz) y las operaciones manuales de prueba/restablecimiento. Las conexiones mediante bloque de terminales de tornillo estándar garantizan un cableado de campo fiable para las entradas de alimentación, los puntos de referencia de tierra y las salidas de relé de alarma con contactos secos.

Características

• Detección especializada de fugas a tierra para circuitos de control industrial, con un umbral de disparo de CL > 25 mA
• LED de estado en el panel frontal que proporcionan indicación visual del estado operativo de fallo (rojo) y modo (verde)
• Interruptor de palanca integrado para seleccionar los modos de frecuencia de detección (1/4 Hz y 1 Hz)
• Interruptor de palanca integrado en el panel frontal para operaciones manuales de prueba y restablecimiento
• Salida de contacto sin tensión integrada para señalización remota de alarmas e integración con sistemas de supervisión

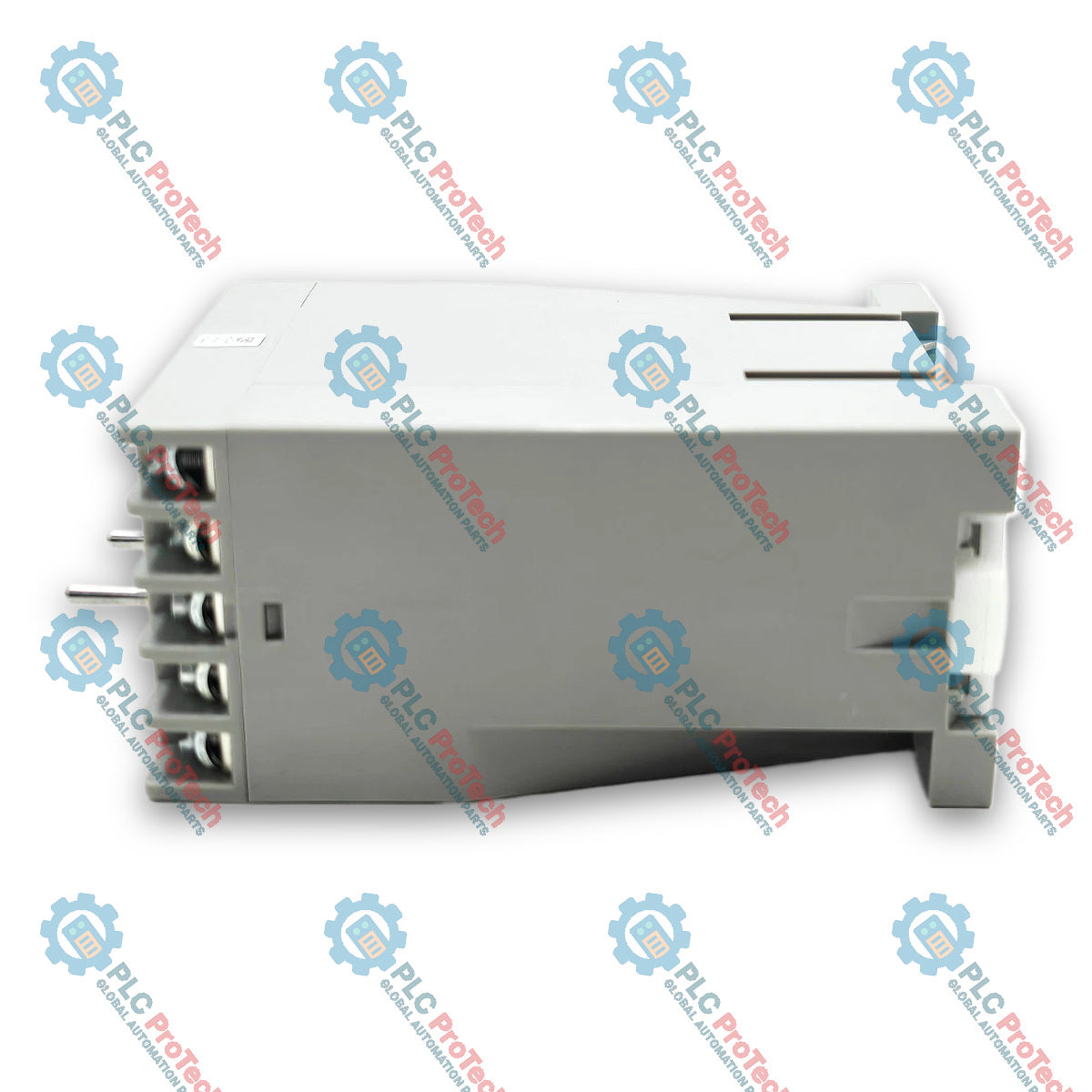

• Interfaz de bloque de terminales de tornillo compatible con una identificación clara de los terminales (conexiones +24V, 0V, tierra y contactos de relé)
• Envolvente compacta estándar para montaje en carril DIN, destinada a la instalación dentro de paneles de control industrial

Aplicaciones

• Monitorización de fallos a tierra en circuitos de distribución de alimentación de 24 V CC
• Protección de sistemas de control industrial, armarios de PLC y líneas de alimentación de campo de E/S de DCS
• Monitorización continua del aislamiento en redes de control sin conexión a tierra o con conexión a tierra de alta resistencia
• Integración en sistemas de seguridad donde la detección temprana de fugas evita disparos intempestivos y daños en los equipos

Especificaciones técnicas

Conexiones / Interfaces

Directrices de instalación

1. Verifique que la fuente de alimentación de entrada coincida con la especificación nominal de entrada de +24V DC antes de energizar el módulo.
2. Asegúrese de que la alimentación de red y las tensiones de campo estén completamente aisladas antes de montar o cablear la unidad dentro del armario de control.
3. Fije el módulo firmemente a un riel DIN estándar dentro de una envolvente limpia, seca y adecuadamente ventilada.
4. Conecte la alimentación de +24V DC, las conexiones de referencia de tierra (Earth1, Earth., Earth2) y el cableado de alarma de contacto seco según los esquemas del sistema.
5. Verifique que los tornillos de los terminales estén bien apretados para garantizar una baja resistencia de contacto y una referencia estable para la supervisión de tierra.

Configuración / Puesta en servicio / Mantenimiento

1. Selección de modo: Ajuste el interruptor de palanca del panel frontal a la frecuencia requerida (1/4 Hz o 1 Hz) según los requisitos de respuesta del sistema.
2. Prueba funcional: Accione el interruptor Test para simular manualmente una condición de falla y confirmar que el LED Fault se enciende y que el contacto de salida cambia de estado.
3. Restablecimiento del sistema: Accione el interruptor Reset después de una prueba o de despejar una falla a tierra para devolver el detector al modo de supervisión normal, indicado por el estado del LED Mode.
4. Inspección periódica: Inspeccione visualmente las terminaciones de los cables y verifique los LED de estado de diagnóstico como parte del mantenimiento preventivo rutinario.
