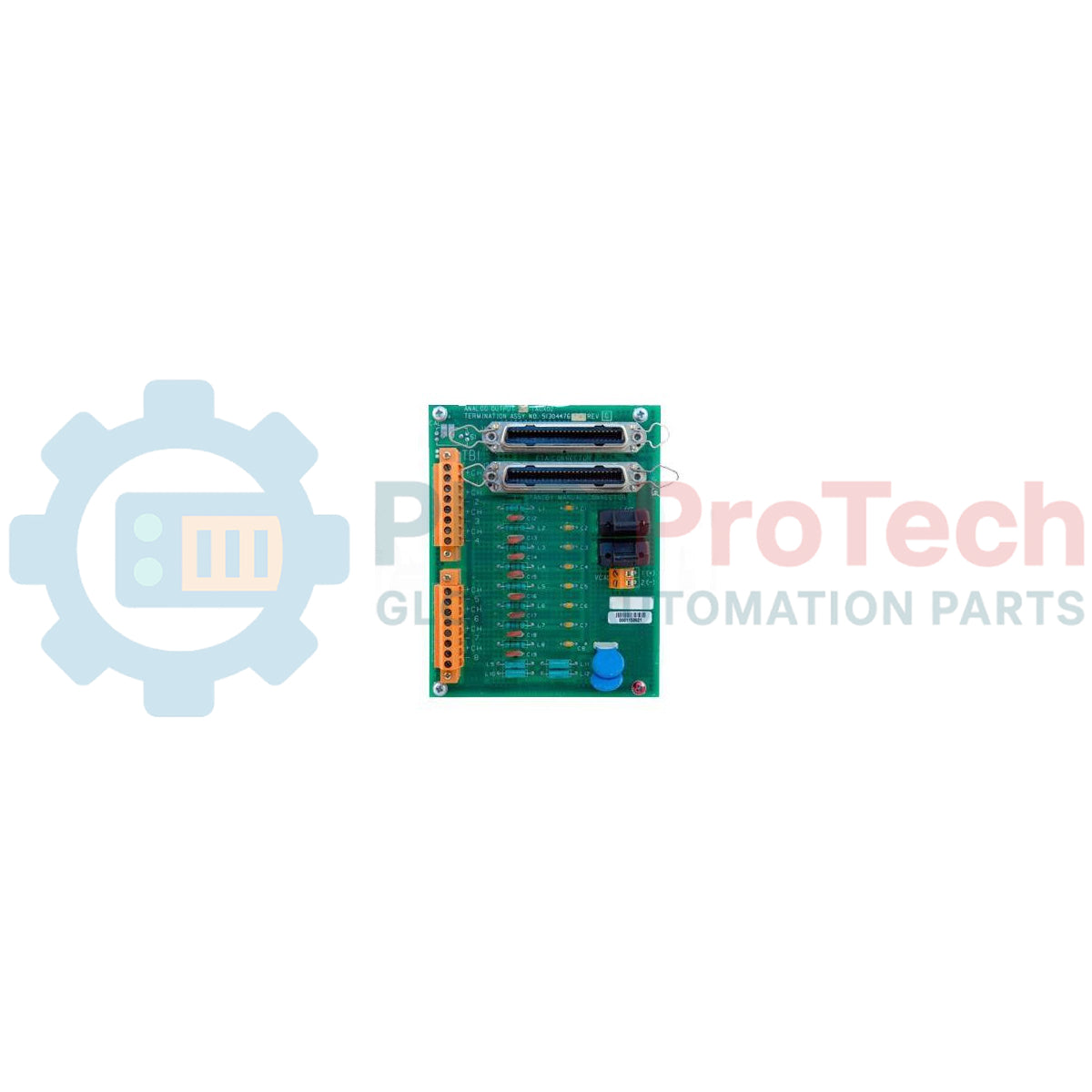

Tarjeta de salida analógica TDC 3000 Honeywell 51304476-175

Descripción

Diseñada para conectarse directamente a elementos finales de control en entornos de proceso, la Honeywell 51304476-175 funciona como una interfaz de salida analógica de alta fiabilidad para sistemas de control TDC 3000. Esta tarjeta de salida analógica de 8 canales y no redundante convierte las órdenes de control digitales del controlador en lazos de corriente continuos y precisos de 4-20 mA para modular válvulas de control, actuadores y variadores de velocidad. Para garantizar su resistencia al utilizarse en entornos industriales exigentes, el ensamblaje incorpora un recubrimiento conformado de alta calidad que resiste la humedad, las partículas en suspensión y los contaminantes químicos.

Características

• 8 salidas independientes: Proporciona ocho canales independientes para accionar dispositivos de campo analógicos sin interferencias entre canales.
• Recubrimiento conformado: Proporciona una protección ambiental superior contra el polvo, la humedad y las atmósferas corrosivas.
• Terminales de compresión: Equipado con robustos puntos de terminación de tipo compresión para garantizar conexiones de cableado seguras y de baja resistencia.
• Integración con TDC 3000: Compatibilidad física y eléctrica nativa con configuraciones de chasis Honeywell estándar.
• Diseño conforme con la normativa CE: Fabricado para cumplir estrictas normas europeas de seguridad y compatibilidad electromagnética.

Aplicaciones

• Posicionamiento de válvulas de control y actuadores de compuertas en plantas petroquímicas.
• Señalización de referencia de velocidad para variadores de frecuencia (VFD).
• Retransmisión de señales analógicas a registradores de subprocesos de fábricas de papel y refinerías.
• Integración con la modernización de plantas antiguas y las actualizaciones de mantenimiento de DCS.

Especificaciones técnicas

Observaciones empíricas de ingeniería

Modelos alternativos y compatibilidad

El 51304476-175 está diseñado estrictamente para arquitecturas de control simplex (no redundantes). Si su aplicación requiere configuraciones de lazo redundantes de alta disponibilidad, debe especificar la FTA redundante correspondiente y las redes de interfaz de doble cable adecuadas. Sustituir directamente conjuntos no redundantes en ranuras redundantes sin reconfigurar el hardware activará fallos de incompatibilidad de tarjeta en el nodo de control.

Errores comunes de aplicación y notas de ingeniería

Preste mucha atención a los límites de accionamiento del lazo de este módulo. Una impedancia insuficiente del lazo de campo o, por el contrario, una resistencia del lazo de campo excesiva que supere los 750 ohmios puede provocar la saturación de la corriente de accionamiento o fallos incorrectos de la abrazadera de diagnóstico. Asegúrese de que la resistencia total del lazo, incluido el cableado de campo y la impedancia del dispositivo receptor, se mantenga dentro del rango operativo especificado para evitar el recorte del canal de salida.

Consejos de puesta en servicio y cableado

Utilice siempre cableado de par trenzado y blindado de alta calidad para las líneas de control analógicas. El blindaje del cable debe conectarse a tierra en un solo punto, normalmente en la barra de tierra del gabinete del DCS, para evitar crear bucles de tierra que puedan inducir ruido eléctrico y alterar las mediciones de corriente en estos sensibles canales de 4-20 mA.

Directrices de instalación
