Descripción

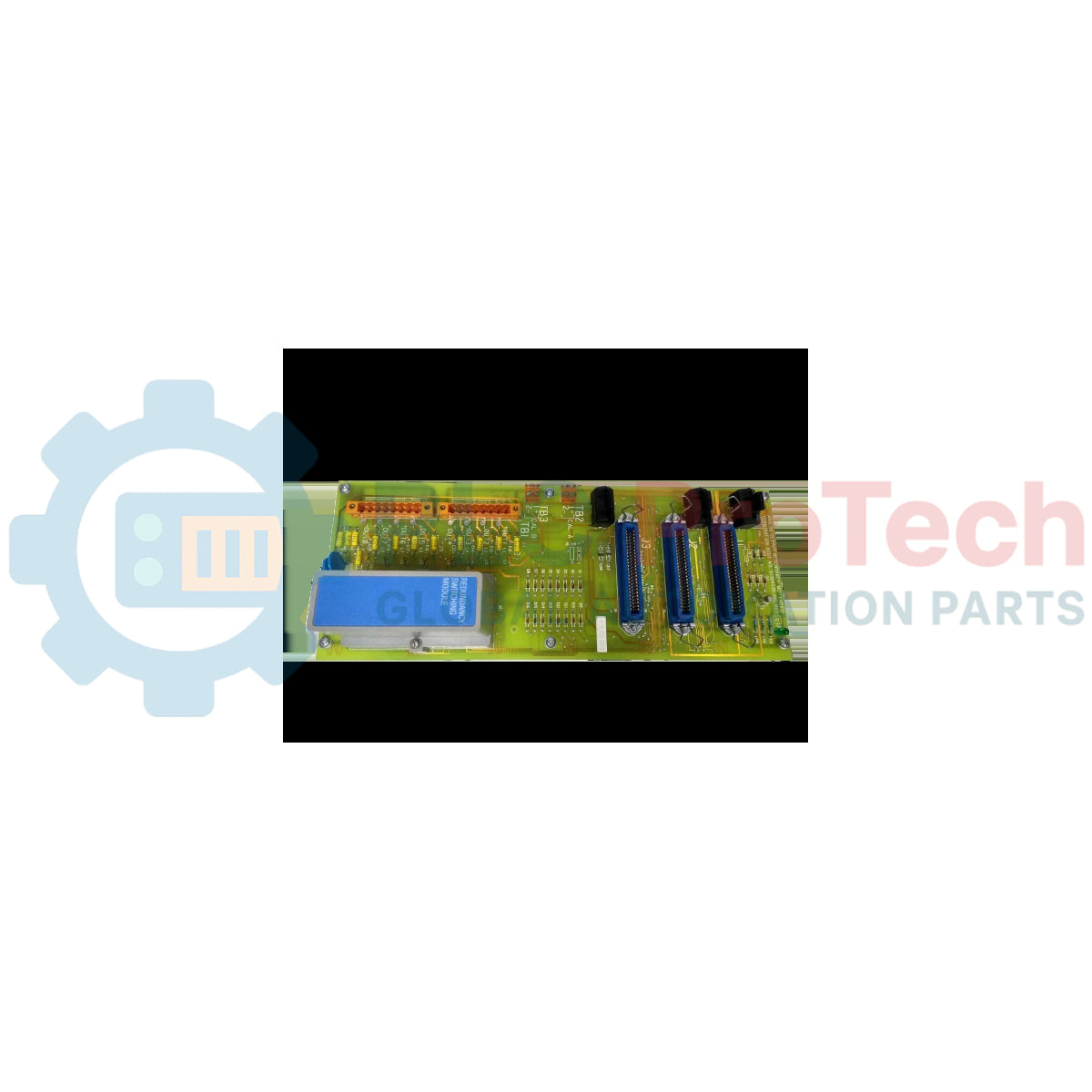

La gestión de señales de control críticas en entornos de alta disponibilidad requiere interfaces robustas de distribución física. El Honeywell MU-TAOX12, identificado por el número de pieza 51304335-100 (Revisión E), es un conjunto de terminación de campo (FTA) de redundancia de salida analógica diseñado para integrarse perfectamente con las arquitecturas de control distribuido Honeywell TDC 3000 y Experion PKS. Esta placa conecta procesadores redundantes de salida analógica de alto nivel (HLAO) a 12 canales de campo, garantizando la capacidad de conmutación por error a nivel del sistema sin interrupciones del bucle ni atenuación de la señal.
Características
-
Redundancia de 12 canales: Proporciona terminación de doble vía para 12 canales independientes de salida analógica (4-20 mA).
-
Puertos de control dobles: Equipado con dos conectores de interfaz de 50 pines para procesadores de entrada/salida (IOP) activos y de reserva.
-
Topología de intercambio en caliente: Los circuitos de aislamiento integrados permiten retirar o reemplazar de forma segura módulos redundantes sin afectar los bucles de campo.
-
Puntos de prueba de diagnóstico: Puntos de prueba de diagnóstico integrados para realizar mediciones de corriente en línea durante el funcionamiento activo.
-
Construcción industrial: Diseñado con pistas de PCB robustas y recubrimientos protectores para soportar entornos hostiles dentro de los gabinetes.
Aplicaciones
-
Industrias de procesos continuos: Ideal para plantas petroquímicas, refinerías químicas e instalaciones de generación eléctrica que requieren controles analógicos sin tiempo de inactividad.
-
Bucles de actuadores críticos: Se utiliza para controlar válvulas de control críticas, reguladores de velocidad y posicionadores de compuertas.
-
Sistemas de control distribuido (DCS): Sirve como el principal punto de conexión a nivel de campo en los gabinetes de control Honeywell TDC 3000 y Experion.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Honeywell |
| Número de modelo |
MU-TAOX12 |
| Número de pieza |
51304335-100 |
| Revisión de hardware |
Revisión E |
| Tipo de módulo |
Conjunto de terminación de campo (FTA) de redundancia de salida analógica |
| Número de canales |
12 canales |
| Tipo de señal |
Salidas de bucle de corriente de 4-20 mA |
| Conectores de E/S |
Conectores de cabezal macho dobles de 50 pines (J1 y J2) |
| Tipo de conexión de campo |
Bloques de terminales de tipo tornillo de compresión |
| Rango de tamaños de cable de terminal |
De 0,5 a 2,5 mm² (de 24 a 12 AWG) |
| Temperatura de funcionamiento |
De 0 a 60 °C |
| País de origen |
EE. UU. |
| Peso de envío (calculado) |
1,5 kg |
| Dimensiones del paquete (calculadas) |
310 x 180 x 75 mm |
Conexiones e interfaces
| Designación del conector/terminal |
Función / asignación |
| Conector J1 |
Interfaz con el IOP/IOM de salida analógica primario (mediante cable de 50 pines) |
| Conector J2 |
Interfaz con el IOP/IOM de salida analógica secundario (redundante) (mediante cable de 50 pines) |
| Terminales del 1 al 24 |
Canales de salida de campo del 1 al 12 (terminales de tornillo + y -) |
| Perno de conexión a tierra del chasis |
Punto de conexión a tierra para las terminaciones de las pantallas de los cables |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
La revisión E (51304335-100) incorpora rutas de diagnóstico mejoradas en comparación con iteraciones de hardware anteriores (como las revisiones C o D). Esta placa es totalmente compatible con versiones anteriores de los chasis MU-TAOX12 antiguos. Al reemplazar revisiones antiguas en un entorno en caliente, verifique que el firmware de los IOP redundantes coincida exactamente en las ranuras de tarjetas primaria y secundaria para evitar caídas de comunicación del bus durante el arranque inicial.
Errores comunes de aplicación y notas de ingeniería
Asegúrese de que el tendido de cables hacia J1 y J2 mantenga longitudes idénticas. Una diferencia significativa en la impedancia de los cables entre las rutas IOP primaria y redundante puede provocar pequeños cambios de calibración o picos transitorios en la salida activa de 4-20 mA durante una conmutación de redundancia en funcionamiento.
Consejos de puesta en marcha y cableado
Utilice siempre cableado de par trenzado apantallado (STP) de alta calidad para los 12 canales de salida analógica. Conecte las pantallas a tierra estrictamente en el extremo del panel de marshalling del sistema. Mantener las pantallas flotantes en el extremo del instrumento de campo evita que el ruido de los bucles de tierra corrompa los lazos de corriente de precisión.
Directrices de instalación
ADVERTENCIA CRÍTICA: Desenergice todas las alimentaciones redundantes del bus de 24 VCC y aísle los lazos de campo correspondientes antes de montar o realizar mantenimiento en esta placa. Asegúrese de llevar puesta una pulsera correctamente conectada a tierra para descargas electrostáticas (ESD) a fin de evitar daños permanentes en los circuitos de aislamiento integrados.
1
Monte firmemente la placa FTA en el riel portador estándar del gabinete utilizando separadores de montaje estándar.
2
Conecte los cables del sistema redundante primario y secundario desde las ranuras IOP correspondientes a los conectores J1 y J2, asegurándose de que los clips de retención encajen por completo.
3
Termine los cables del lazo de campo en los bloques de terminales de tornillo de compresión (del 1 al 24), manteniendo la polaridad positiva (+) y negativa (-) correcta para cada canal.
4
Conecte el cable dedicado de puesta a tierra del chasis al perno de conexión a tierra para garantizar un blindaje eficaz y la supresión del ruido EMI.
