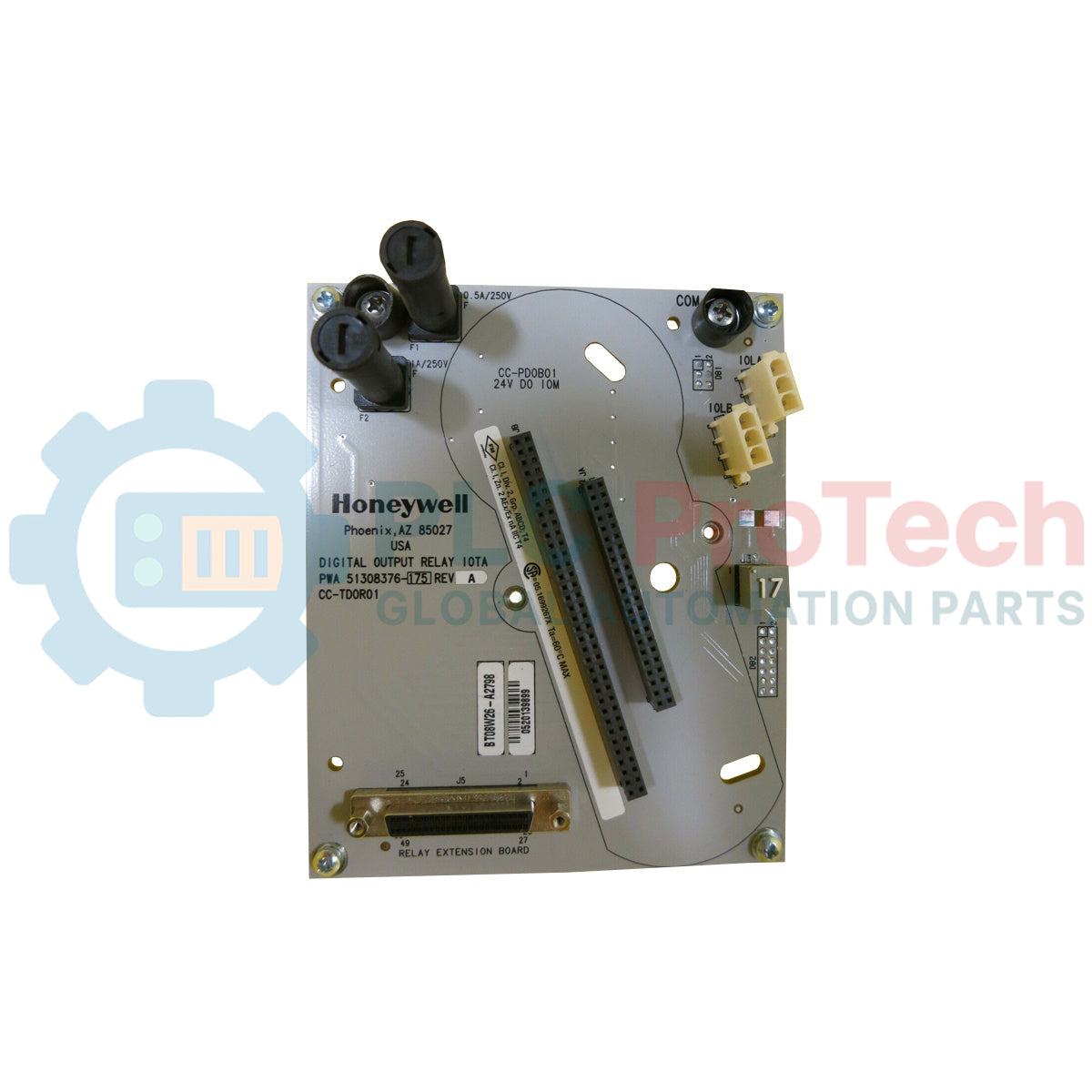

Módulo de relé de salida digital Honeywell CC-TDOR01 Experion Serie C

Descripción

La gestión de las señales de conmutación discretas a nivel de campo dentro de la arquitectura Experion PKS es la función principal del Honeywell CC-TDOR01. Este conjunto de terminación de entrada y salida de relé de salida digital (IOTA) Serie C interconecta la lógica a nivel del controlador con los relés físicos de campo, proporcionando un aislamiento galvánico robusto y replicación de señales. Diseñado para implementaciones industriales exigentes, el módulo facilita la ejecución fiable de comandos desde el procesador de control hasta actuadores de campo, lámparas indicadoras y válvulas solenoides, al tiempo que protege la electrónica interna del sistema frente a transitorios eléctricos externos.

Características

• 16 canales aislados: Admite hasta 16 circuitos de relé de salida digital independientes en una sola placa.
• Recubrimiento protector: La protección ambiental estándar resguarda los circuitos de contaminantes presentes en el aire, humedad y gases corrosivos.
• Interfaz directa con el controlador: Se conecta fácilmente con los módulos de salida digital (DO) Experion Serie C mediante el enlace de E/S estándar.
• Cableado de campo robusto: La integración de terminales de tornillo de compresión de alta calidad garantiza conexiones de campo seguras y resistentes a las vibraciones.
• Mantenimiento simplificado: Facilita el reemplazo sencillo de componentes sin interrumpir los lazos de proceso adyacentes.

Aplicaciones

• Accionamiento de válvulas solenoides: Control de solenoides neumáticos e hidráulicos en sistemas de seguridad de procesos.
• Centros de control de motores (MCC): Proporciona señales de enclavamiento y comandos de contactos de relé auxiliares a los arrancadores de motores.
• Señalización visual y audible: Control de balizas, bocinas e indicadores de estado en salas de control y áreas de procesamiento.
• Sistemas de refinería y petroquímicos: Instalación en entornos peligrosos que cumplen las certificaciones industriales estándar.

Especificaciones técnicas

Información empírica sobre ingeniería

Modelos alternativos y compatibilidad

El Honeywell CC-TDOR01 es un IOTA de relé de salida digital no redundante y de 16 canales. Está diseñado para funcionar junto con el módulo de salida digital de 24 V CC-PDOB01. En aplicaciones que requieren redundancia total del sistema, los sistemas de ingeniería deben especificar el IOTA CC-TDOR11, que admite pares redundantes de módulos DO. Verifique que los paneles posteriores correspondientes y los estilos de terminación sean compatibles con el diseño estructural del panel antes de intercambiar tarjetas de control en caliente.

Errores de aplicación y notas de ingeniería

Al conmutar cargas de campo altamente inductivas, como válvulas solenoides pesadas o relés intermedios, pueden producirse picos de tensión al abrirse los contactos, lo que reduce la vida útil del relé. Los ingenieros de sistemas deben instalar dispositivos de supresión externos, como diodos de rueda libre para cargas de CC o redes de amortiguación RC para cargas de CA, directamente en paralelo con el dispositivo de campo. Este paso es fundamental para evitar la soldadura de contactos y las interferencias electromagnéticas (EMI) dentro del gabinete Serie C.

Consejos para la puesta en servicio y el cableado

Durante la puesta en servicio inicial del sistema, asegúrese de que los cables de campo estén pelados 6 mm para evitar la exposición del cobre desnudo. Asegúrese de que el tendido de la alimentación de alta tensión no discurra en paralelo a los cables de comunicación y de enlace de E/S de baja tensión. Utilice siempre cables de par trenzado apantallado para las señales de campo que atraviesen entornos con ruido eléctrico, conectando el apantallamiento estrictamente a la barra de puesta a tierra de entrada del panel y no en ambos extremos para evitar bucles de tierra.
