Descripción

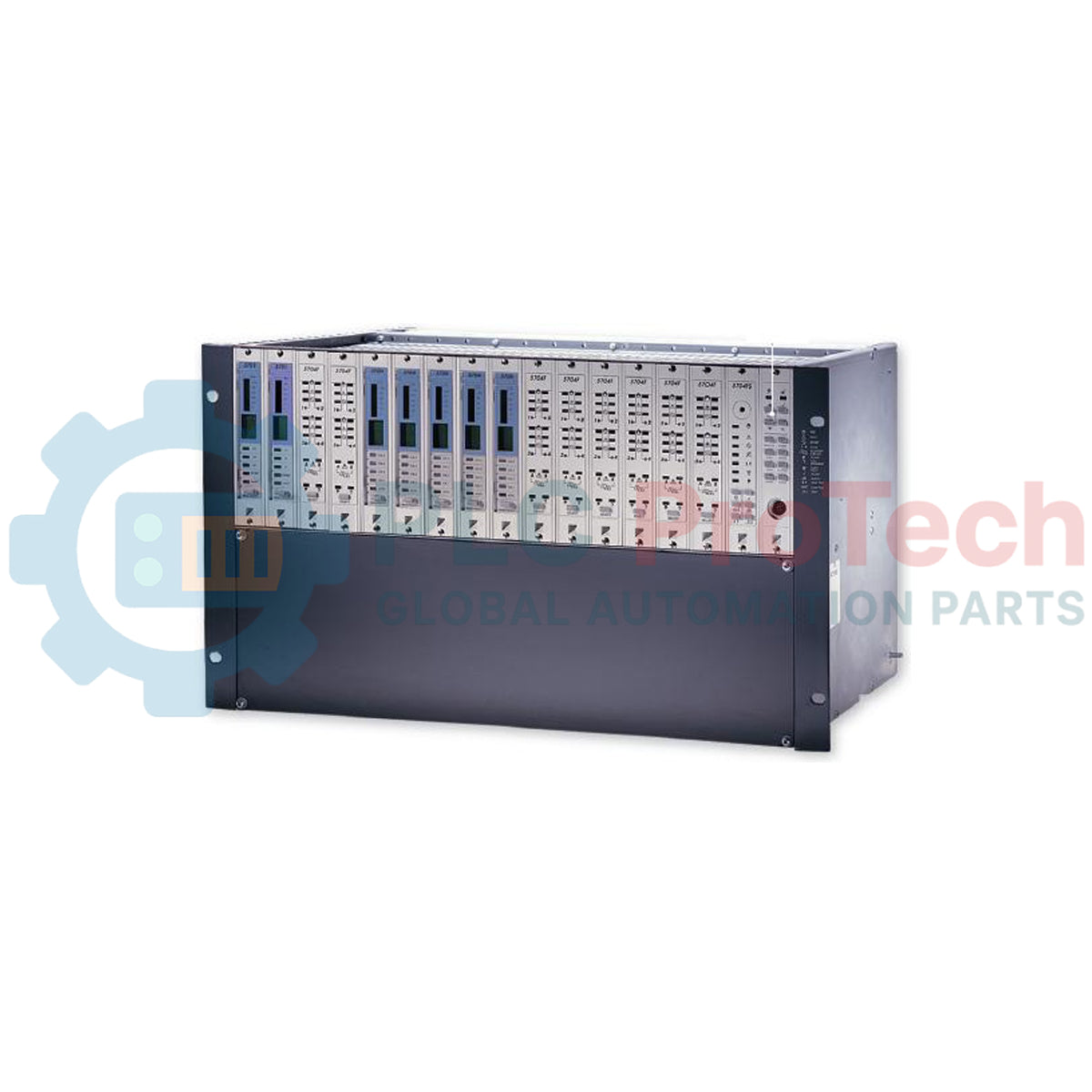

Como columna vertebral estructural y eléctrica de las redes industriales de detección de gases, el Honeywell 05701-A-0516 admite hasta ocho tarjetas de control System 57 en un chasis seguro para montaje en bastidor. Este subbastidor alberga la interfaz de la placa posterior pasiva, lo que permite conexiones directas punto a punto entre sensores de campo externos, sistemas de distribución de alimentación y módulos de control dedicados. Diseñado para entornos de alta densidad, su robusto diseño estructural garantiza una integridad física prolongada y contactos eléctricos fiables, minimizando la degradación de la señal en condiciones habituales de vibración industrial y ciclos térmicos.
Características
-
Capacidad para 8 canales: Las ranuras dedicadas admiten hasta ocho tarjetas de control de gas o llama System 57 en una configuración que ahorra espacio.
-
Enrutamiento integrado en la placa posterior: Las rutas cableadas de la placa posterior eliminan la necesidad de complejos mazos de cables internos, reduciendo los posibles puntos de fallo.
-
Construcción resistente: Los componentes de acero galvanizado y aluminio anodizado protegen las tarjetas instaladas contra daños físicos y las interferencias electromagnéticas ambientales.
-
Facilidad de mantenimiento modular: Permite intercambiar en caliente o sustituir físicamente con rapidez tarjetas de control individuales sin afectar al cableado de los canales adyacentes.
Aplicaciones
- Armarios de monitorización multicanal de gases tóxicos y combustibles.
- Instalaciones de procesamiento petroquímico y salas de control de refinerías.
- Plataformas marinas de petróleo y gas que requieren paneles de instrumentos compactos.
- Sistemas de detección de gases en plantas de tratamiento de aguas residuales.
Especificaciones técnicas
| Fabricante |
Honeywell |
| Número de modelo |
05701-A-0516 |
| Serie del sistema |
System 57 |
| Capacidad del módulo |
8 ranuras para tarjetas de control |
| Perfil de montaje |
Altura 3U, perfil de media anchura |
| Temperatura de funcionamiento |
De -10 a +50 °C |
| Temperatura de almacenamiento |
De -25 a +55 °C |
| Límites de humedad |
De 0 a 90 % de HR, sin condensación |
| Peso de envío (calculado) |
2,0 kg |
Conexiones e interfaces
| Grupo de conexiones |
Asignación de funciones/circuitos |
| Entrada de alimentación de CC |
Bloques de terminales dobles para líneas de alimentación de CC redundantes primarias y secundarias. |
| Placa posterior individual |
Conectores multipin dedicados para las interfaces de borde de las tarjetas de control 5701 correspondientes. |
| Perno de tierra |
Borne de puesta a tierra M5 de alta resistencia para la terminación del panel y del conductor de drenaje del blindaje del cable. |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
El 05701-A-0516 es un subbastidor de 8 vías de medio ancho que ofrece una alternativa muy compacta al subbastidor de 16 vías de ancho completo 05701-A-0502. Asegúrese de que los pasadores de codificación mecánica del plano posterior pasivo estén configurados correctamente antes de insertar las tarjetas, ya que insertar una tarjeta en una ranura codificada para un tipo de sensor diferente puede dañar las pistas internas del plano posterior.
Errores de aplicación y notas de ingeniería
Al configurar un subbastidor de 8 vías completamente equipado, calcule el consumo máximo de corriente combinado de todas las tarjetas en estados de alarma (cuando las bobinas de los relés están energizadas y las corrientes de los sensores alcanzan su máximo) para dimensionar correctamente la fuente de alimentación externa. No bloquee el flujo de aire natural por convección; deje al menos 50 mm de espacio libre por encima y por debajo del chasis en gabinetes cerrados para evitar la acumulación térmica.
Consejos de puesta en servicio y cableado
Asegúrese de que el perno de tierra del chasis del subbastidor esté conectado directamente a la barra principal de tierra limpia del instrumento mediante conductores de cobre de baja impedancia. Para el cableado de sensores analógicos, utilice cables de par trenzado apantallados y termine los blindajes únicamente en el extremo del subbastidor para evitar bucles de tierra perturbadores.
Directrices de instalación
ADVERTENCIA DE SEGURIDAD CRÍTICA
Aísle y bloquee todas las fuentes de alimentación antes de montar o cablear el subbastidor. No inserte ni retire tarjetas de control mientras el plano posterior esté energizado. El incumplimiento puede causar arcos eléctricos, dañar componentes sensibles de estado sólido y activar alarmas accidentales del sistema.
1
Monte firmemente el subbastidor en un panel de gabinete estándar de 19 pulgadas o en una disposición de soportes, utilizando tornillería M6.
2
Conecte un cable de tierra dedicado de baja impedancia desde el perno de tierra del subbastidor hasta la barra de tierra limpia del sistema.
3
Conecte las fuentes de alimentación de CC a los terminales de alimentación del plano posterior y compruebe las polaridades de línea antes de aplicar tensión.
4
Instale las tarjetas en sus guías designadas, asegurando un acoplamiento correcto con los conectores del plano posterior.
