Fabricante: Honeywell
Número de producto: HC900-900R04-0200
País de origen:Estados Unidos
Tipo de producto: Bastidores de Controladores Híbridos
Pago: Transferencia bancaria, Western Union
Peso: 4000g
Dimensiones: 31,0 cm x 18,0 cm x 20,0 cm
Puerto de envío: Xiamen
Garantía: 12 meses

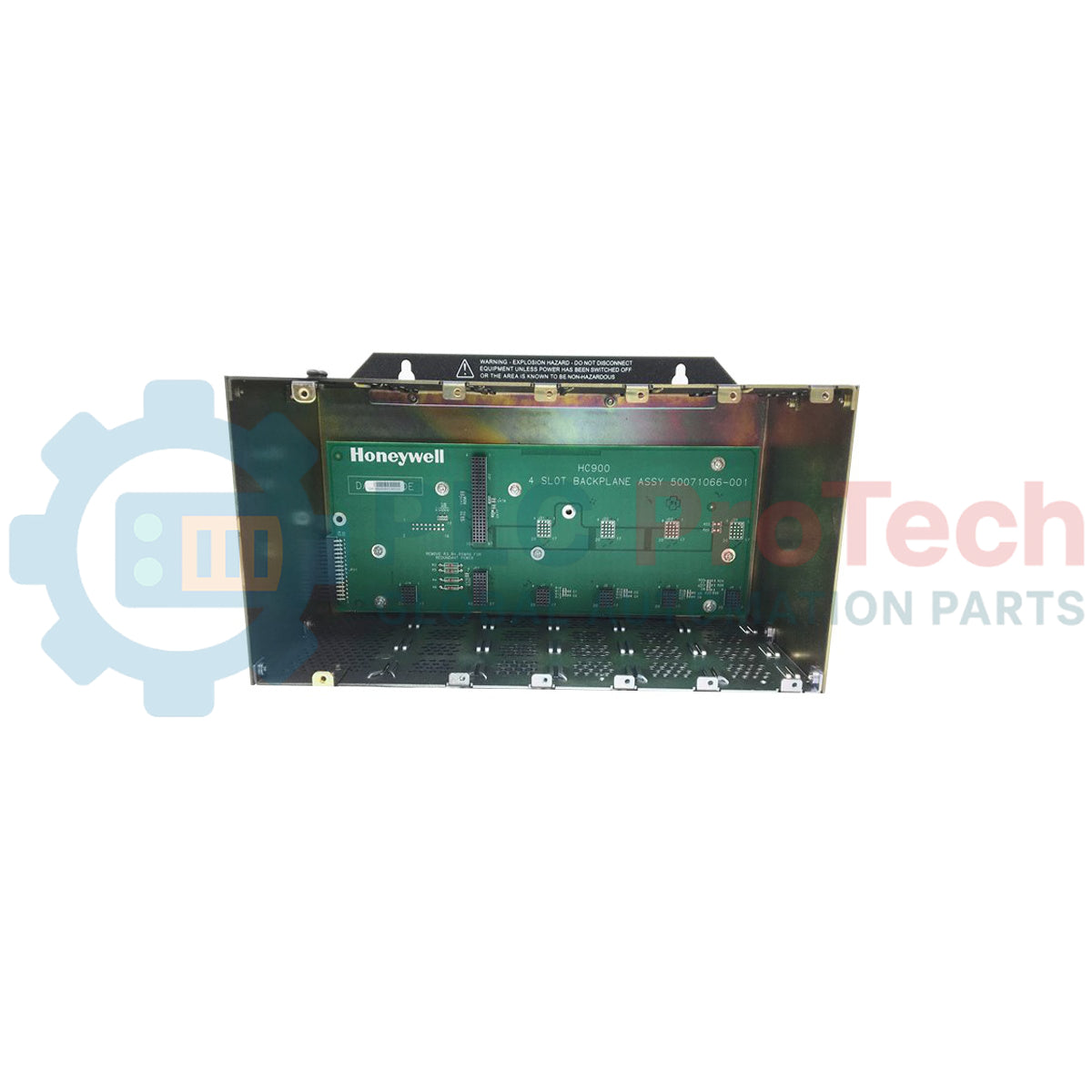

Diseñado para integración perfecta en arquitecturas distribuidas de control de procesos, el Honeywell HC900-900R04-0200 funciona como un bastidor robusto de 4 ranuras para E/S dentro del sistema controlador híbrido Honeywell HC900. Este chasis proporciona la interfaz física y eléctrica vital del backplane, permitiendo comunicación de alta velocidad entre los módulos de entrada/salida Honeywell y la unidad central de procesamiento. Diseñado para un enrutamiento confiable de señales y estabilidad estructural, este bastidor para montaje de módulos está construido para soportar las exigencias rigurosas de entornos críticos de procesos y seguridad.
| Parámetro | Valor / Especificación |
|---|---|
| Fabricante | Honeywell |
| Número de modelo/artículo | HC900-900R04-0200 |
| Compatibilidad de la serie | Sistema controlador híbrido HC900 |
| Capacidad de ranuras de E/S | 4 ranuras |
| Opciones de montaje | Montaje en panel o riel DIN estándar |
| Límite de temperatura de operación | 0 a 60 °C |
| Límite de temperatura de almacenamiento | -40 a 85 °C |
| Humedad relativa | 10% a 90% HR (sin condensación) |
| Peso de envío (calculado) | 4,0 kg (8,82 lbs) |
| Dimensiones del paquete (calculadas) | 31,0 cm x 18,0 cm x 20,0 cm |
| Conector / Interfaz | Función / Asignación de circuito |
|---|---|
| Ranuras para módulos 1 a 4 | Bus paralelo interno propietario para módulos de E/S de la serie Honeywell HC900 |
| Ranura de entrada de alimentación | Interfaz de conector dedicada para módulos de fuente de alimentación 900P01 / 900P02 |
| Perno de conexión a tierra del chasis | Conexión a tierra de baja impedancia para protección y reducción de ruido |
El chasis del backplane HC900-900R04-0200 es compatible directamente con los controladores estándar HC900, incluyendo las CPUs C30, C50 y C70. Al planificar una migración o actualización desde configuraciones heredadas 900R04 más antiguas, asegúrese de que las fuentes de alimentación 900P01/900P02 y los perfiles físicos de los módulos de entrada/salida existentes estén correctamente alineados. Algunos módulos analógicos de alta densidad pueden requerir una revisión del firmware del sistema en el controlador anfitrión para garantizar la visibilidad diagnóstica completa a través del backplane.
Para evitar la acumulación térmica al instalar módulos analógicos de entrada o salida de alta potencia en las cuatro ranuras, se debe dejar un espacio convectivo mínimo de 50 mm (2 pulgadas) sin obstrucciones por encima y por debajo del chasis del rack dentro del gabinete de control. Operar el backplane cerca de su temperatura máxima de 60 °C sin ventilación adecuada puede provocar acumulación localizada de calor, reduciendo la vida útil operativa de las fuentes de alimentación instaladas y los módulos activos de cableado de campo.
Asegúrese de que el chasis metálico físico esté conectado directamente al subpanel principal del gabinete mediante una correa de tierra de calibre grueso y baja impedancia. Aunque muchos componentes del sistema HC900 soportan intercambio en caliente bajo circunstancias controladas, siempre consulte la documentación específica de su estrategia de control antes de retirar módulos del backplane activo para evitar disparos de interbloqueo de seguridad o interrupciones en las comunicaciones del bus.
Aísle y bloquee todas las fuentes de alimentación externas antes de montar, desmontar o realizar cambios de conexión en este conjunto de rack. No desenergizar completamente las líneas de alimentación primaria y auxiliar antes de instalar o dar servicio físicamente al backplane puede causar arcos eléctricos en los terminales, daños permanentes en el hardware o lesiones graves al operador.
Monte el chasis en un riel DIN estándar o fíjelo de forma segura al subpanel metálico del gabinete utilizando los soportes de montaje integrados.
Conecte un cable dedicado de tierra al tornillo de tierra del chasis, verificando que se logre una baja resistencia de contacto.
Deslice el módulo de fuente de alimentación designado en su ranura asignada y apriete sus tornillos de retención físicos.
Alinee cuidadosamente e inserte los módulos de E/S deseados en las ranuras 1 a 4, asegurándose de que estén completamente asentados antes de asegurar los tornillos de retención del módulo.
