Fabricante: Honeywell
Número de producto: 2MLP-ACF2
País de origen:Estados Unidos
Tipo de producto: Módulos de fuentes de alimentación para PLC
Pago: Transferencia bancaria, Western Union
Peso: 2000g
Dimensiones: 150 mm x 110 mm x 130 mm
Puerto de envío: Xiamen
Garantía: 12 meses

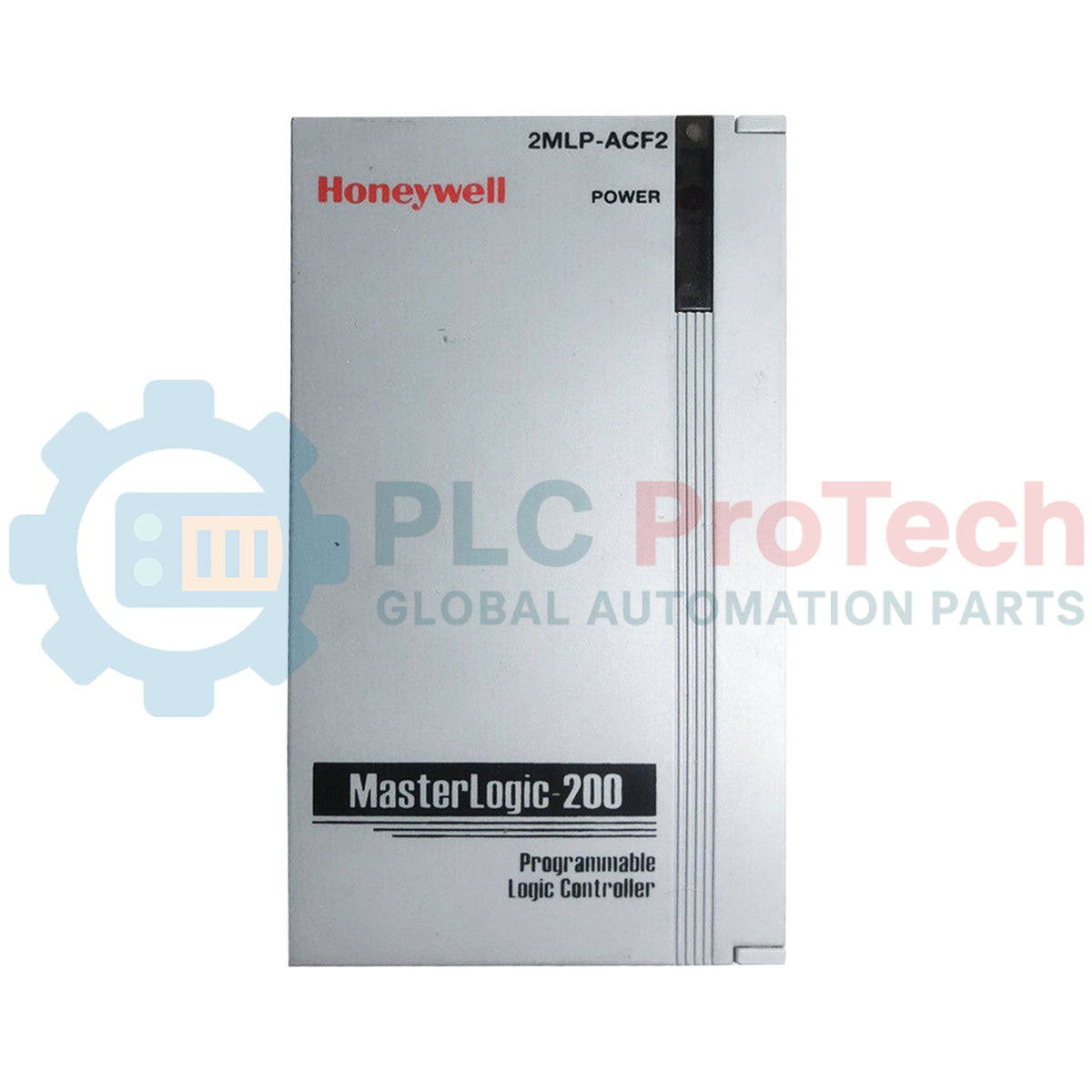

Al proporcionar alimentación regulada a los planos posteriores Master-Logic 200, el Honeywell 2MLP-ACF2 es un módulo de fuente de alimentación de CA a CC de alta eficiencia, diseñado para aplicaciones de control críticas. Este módulo acepta un amplio rango universal de voltaje de entrada y lo convierte en un voltaje estable de bus del sistema de 5 VCC para alimentar los módulos locales de procesamiento y E/S del bastidor. Gracias a la protección integrada contra sobrecorriente y a la notificación del estado mediante diagnósticos, mantiene la integridad del sistema en entornos industriales de procesamiento de alta demanda.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Honeywell |
| Número de modelo | 2MLP-ACF2 |
| Serie | Master-Logic 200 (ML200) |
| Rango de voltaje de entrada | 100 a 240 VCA (voltaje libre, 110 V / 220 V nominales) |
| Frecuencia de entrada | 50 / 60 Hz |
| Voltaje de salida | 5 VCC |
| Corriente de salida | 6,0 A |
| Eficiencia | Típicamente > 70 % |
| Temperatura de funcionamiento | 0 a 55 °C |
| Temperatura de almacenamiento | -25 a 70 °C |
| Posición de montaje | Ranura de alimentación exclusiva (extremo izquierdo del plano posterior) |
| Peso de envío (calculado) | 2,0 kg |
| Dimensiones del paquete (calculadas) | 150 mm x 110 mm x 130 mm |
| Etiqueta del terminal | Asignación de función / circuito |
|---|---|
| L | Entrada de línea activa de CA (100 - 240 VCA) |
| N | Entrada neutra de CA |
| FG | Conectar la estructura directamente a la barra de tierra del gabinete |
Este módulo de alimentación está diseñado específicamente para montarse en racks Honeywell Master-Logic de la serie 200. Al planificar modernizaciones o reemplazos de versiones anteriores del módulo, asegúrese de que el consumo de corriente activa acumulada de 5 V de su procesador y sus tarjetas de E/S no supere la salida máxima de 6.0 A de la unidad. Los racks base estándar no admiten el funcionamiento en paralelo de varias fuentes de alimentación para redundancia; solo una unidad puede alimentar el riel de bus principal.
Operar el módulo a su capacidad máxima de salida o cerca de ella en armarios sin ventilación o con aislamiento deficiente puede activar el circuito integrado de desconexión térmica. Para evitar tiempos de inactividad no deseados del sistema, diseñe los armarios con una separación mínima de 50 mm por encima y por debajo del conjunto del módulo de alimentación para favorecer las corrientes pasivas de refrigeración por convección.
Para reducir el ruido eléctrico, utilice un cable de cobre apantallado con un área de sección transversal de al menos 2.0 mm² (14 AWG) para la conexión de tierra del chasis (FG). Es fundamental alimentar el módulo mediante un suministro de CA dedicado y con filtro de línea, independiente de las rutas de cargas altamente inductivas, como arrancadores de motores pesados o variadores de frecuencia.
Asegúrese de que el chasis del plano posterior Master-Logic esté fijado firmemente con pernos al sistema de tierra del subpanel antes de continuar.
Inserte la guía del gancho inferior del módulo en la posición de ranura situada más a la izquierda del plano posterior de la base y gírela hacia arriba hasta que el mecanismo de bloqueo superior encaje firmemente en su lugar.
Conecte el tornillo del bloque de terminales de tierra del chasis (FG) a la barra de tierra del sistema local mediante un cable de cobre de baja impedancia.
Conecte las entradas de CA (L y N) al bloque de terminales, utilizando terminales de anillo o de horquilla aislados, engarzados firmemente en los hilos del conductor.
Verifique nuevamente todos los valores de torque de los terminales para evitar resistencia por conexiones flojas, energice la línea de alimentación de CA y confirme que el LED de estado se ilumine en verde.
