Descripción

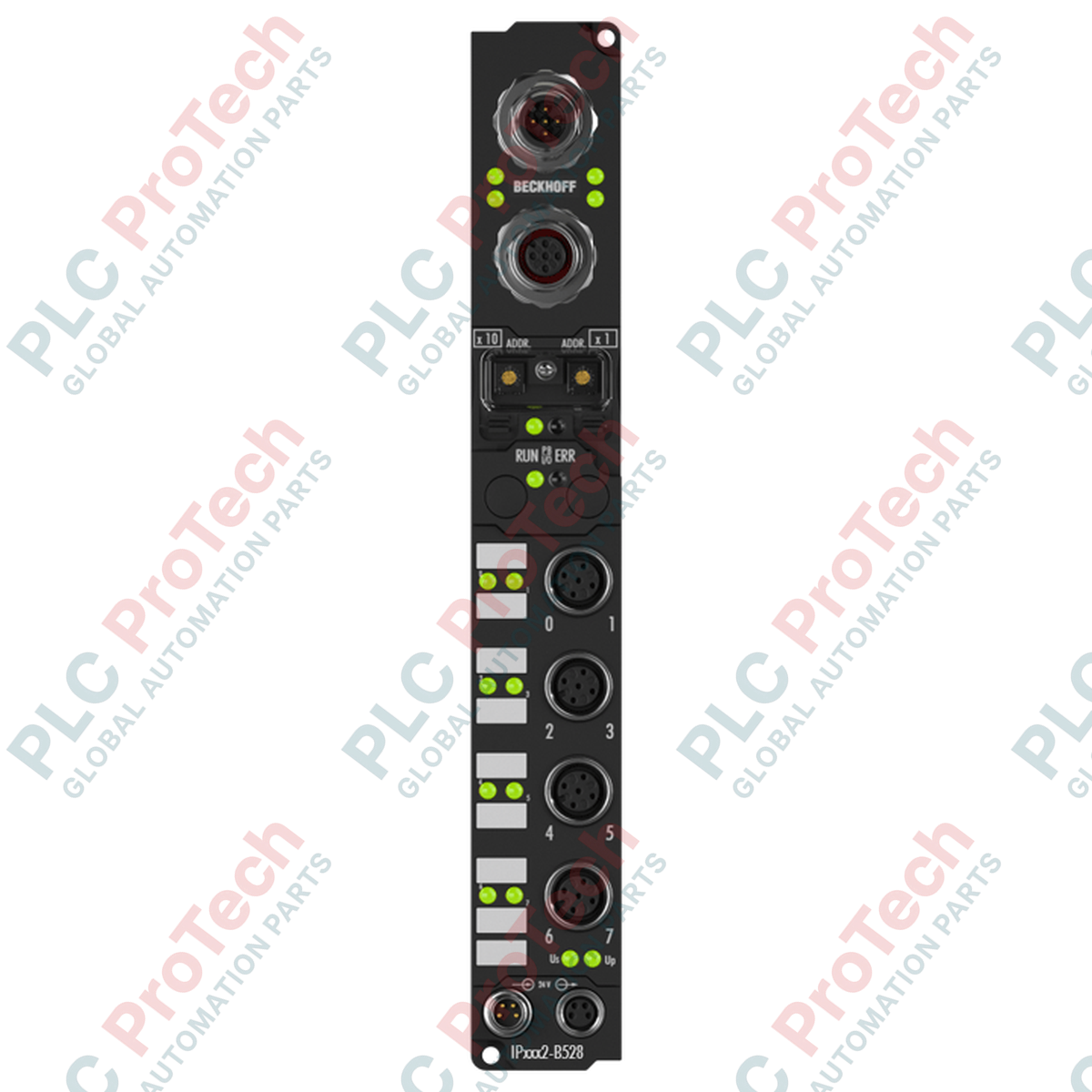

La adquisición descentralizada de datos analógicos está optimizada directamente por el Beckhoff IP3102-B528, una caja de bus de campo de grado industrial diseñada para conectar señales analógicas directamente a redes DeviceNet. Sin necesidad de un armario de control adicional, este robusto módulo de E/S integra procesamiento analógico de alto rendimiento en un formato compacto y sellado frente a las condiciones ambientales. Admite la detección automática de velocidades de transmisión de hasta 500 kbaudios y utiliza interfaces M12 y M8 estándar para simplificar la instalación física en campo y la conexión en cadena de las líneas de alimentación y comunicación de la red.
Características
-
Conectividad DeviceNet: detección automática de la configuración y de la velocidad de transmisión de hasta 500 kbaudios mediante la interfaz de red M12 integrada.
-
Arquitectura de campo robusta: la carcasa completamente sellada IP65/66/67 permite el montaje directo en máquinas y minimiza los tendidos de cables de los sensores.
-
Configuración flexible: ajuste completo de la configuración mediante el paquete de software KS2000 o directamente a través de mensajes explícitos a nivel del controlador.
-
Distribución de alimentación en cadena: las conexiones M8 dobles permiten la distribución continua de las tensiones de control y de carga.
-
Aislamiento galvánico: aislamiento eléctrico de 500 V entre la electrónica de control y las interfaces de red del bus de campo.
Aplicaciones
- Adquisición distribuida de sensores analógicos en celdas de ensamblaje automotriz.
- Implementación directa de E/S en máquinas en entornos de procesamiento húmedos o polvorientos.
- Automatización de manipulación de materiales e integración en líneas de embalaje.
- Modernizaciones para arquitecturas DeviceNet antiguas que requieren protección de entrada a nivel de campo.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Beckhoff |
| Número de modelo |
IP3102-B528 |
| Protocolo de bus de campo |
DeviceNet |
| Velocidades en baudios |
Detección automática hasta 500 kbaudios |
| Tipos de comunicación de E/S |
Estroboscopio de bits, sondeo, cíclica, cambio de estado |
| Interfaz de bus |
1 x conector M12 (5 pines), 1 x conector hembra M12 (5 pines), conector en T integrado |
| Alimentación de tensión de control |
24 V CC (-15 % / +20 %) |
| Interfaz de alimentación de entrada |
1 x conector macho M8 (4 pines) |
| Interfaz de alimentación de salida |
1 x conector hembra M8 (4 pines) |
| Consumo de corriente interno |
45 mA + corriente del sensor (máximo 0,5 A) |
| Aislamiento eléctrico |
500 V (tensión de control a bus de campo) |
| Grado de protección IP |
IP65 / IP66 / IP67 (cumple con EN 60529) |
| Temperatura de funcionamiento |
0 a +55 °C |
| Temperatura de almacenamiento |
-25 a +85 °C |
| Resistencia a vibraciones y golpes |
Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Inmunidad/emisiones electromagnéticas |
Cumple con EN 61000-6-2 / EN 61000-6-4 |
| Homologaciones |
CE, UL |
| Peso de envío (calculado) |
2,0 kg |
Conexiones e interfaces
| Tipo de interfaz |
Especificación del conector |
Asignación / asignación de pines |
| Bus de campo DeviceNet |
M12 (5 pines, codificación A) |
Pin 1: Blindaje | Pin 2: V+ | Pin 3: V- | Pin 4: CAN_H | Pin 5: CAN_L |
| Entrada de alimentación |
M8 macho (4 pines) |
Pin 1: Tensión de control +24 V CC (Us) | Pin 2: Tensión de carga (Up) | Pin 3: GNDs | Pin 4: GNDp |
| Alimentación de salida |
M8 hembra (4 pines) |
Pin 1: Tensión de control +24 V CC (Us) | Pin 2: Tensión de carga (Up) | Pin 3: GNDs | Pin 4: GNDp |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
Al migrar maquinaria DeviceNet antigua a infraestructuras EtherCAT, el módulo Beckhoff IP3102-B528 puede sustituirse funcionalmente por los módulos de caja de las series Beckhoff EP3174 o EP3184. Sin embargo, los ingenieros deben tener en cuenta el cambio físico y de protocolo de la mensajería basada en CAN de DeviceNet a las tramas EtherCAT. Asegúrese de que los archivos de configuración del PLC (EDS/ESI) estén completamente mapeados antes de sustituir las unidades físicas.
Problemas habituales de las aplicaciones y notas de ingeniería
Durante la integración, es fundamental tener en cuenta que la detección automática de la velocidad en baudios requiere una transmisión estable y activa del maestro DeviceNet en el segmento. Si el maestro no está generando pulsos activos en la línea, el IP3102-B528 puede no sincronizarse, lo que provocaría fallos por tiempo de espera. Además, asegúrese de instalar resistencias de terminación adecuadas (121 ohmios) en ambos extremos físicos de la línea troncal para mantener la integridad de la señal en condiciones de mucho ruido de alta frecuencia.
Consejos de puesta en servicio y cableado
Para evitar que las corrientes de bucle de tierra alteren las mediciones analógicas, verifique que el pin de blindaje DeviceNet del M12 (pin 1) esté conectado a una referencia de tierra maestra limpia y de punto único. Al conectar en cadena varias cajas mediante el bucle de alimentación M8, calcule cuidadosamente la corriente total en las líneas Us (tensión de control) y Up (tensión de carga); no supere la capacidad máxima de 4 A de los conectores M8, ya que esto provocará caídas de tensión localizadas y posibles interrupciones de las comunicaciones.
Directrices de instalación
ADVERTENCIA CRÍTICA: Verifique que todas las fuentes de alimentación físicas estén completamente desenergizadas y bloqueadas antes de iniciar las secuencias de montaje, cableado o conexión de sensores. Trabajar con conexiones activas puede provocar daños en los sensores o fallos intermitentes del transceptor de comunicación en el segmento DeviceNet.
1
Monte el módulo directamente sobre una superficie plana y resistente a las vibraciones utilizando dos tornillos M3. No apriete en exceso para evitar dañar la carcasa de plástico sintético.
2
Conecte el cable de red DeviceNet entrante mediante un conjunto de cable M12 blindado y preensamblado a la interfaz macho.
3
Conecte la fuente de alimentación de 24 V CC al puerto de entrada de alimentación M8. Si se conecta a otra caja, conecte un cable de interconexión M8 a M8 al conector hembra descendente.
4
Selle todos los puertos no utilizados con tapas protectoras antipolvo M8/M12 para garantizar que el módulo mantenga todo su nivel de protección IP67.
