Descripción

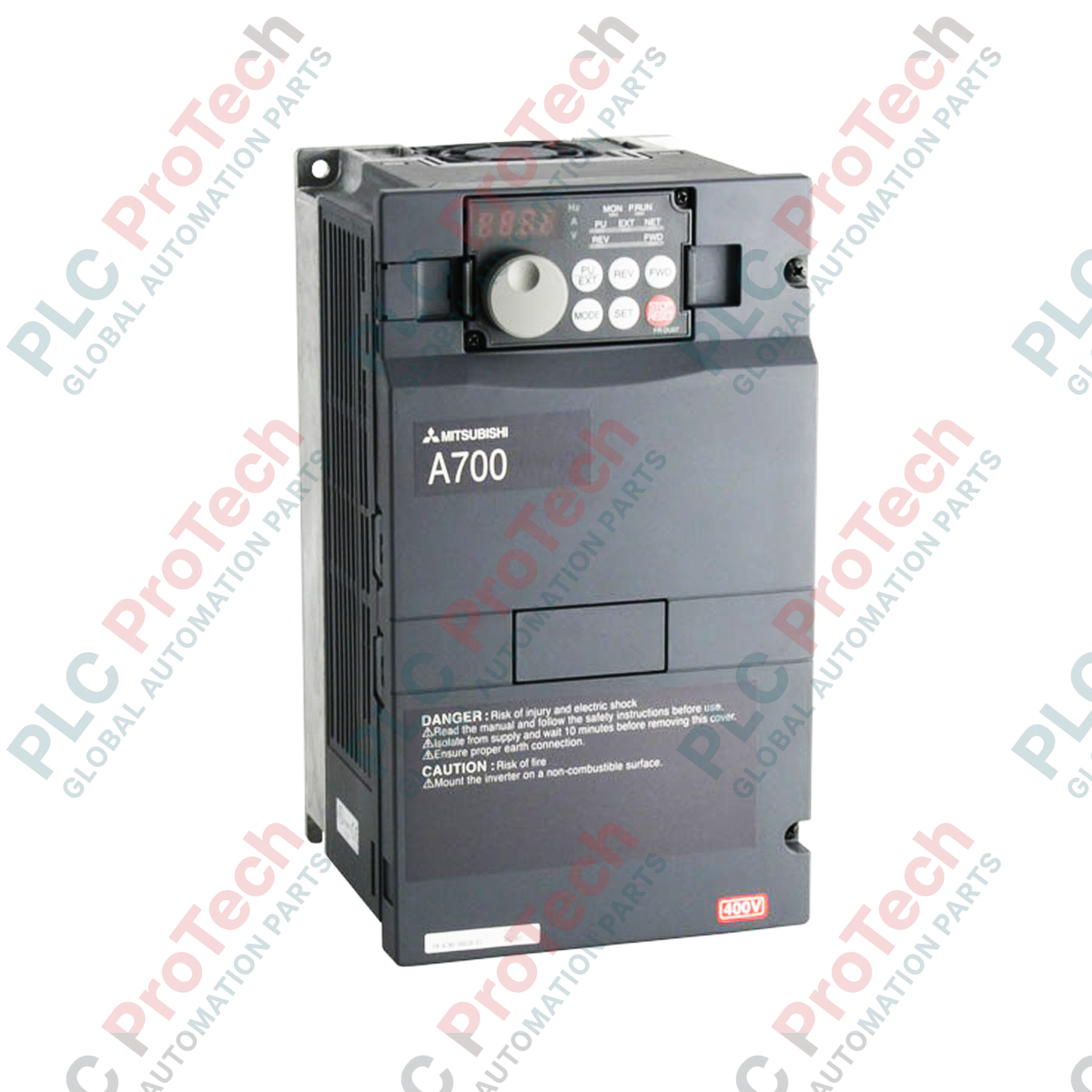

Al proporcionar un control vectorial de alto rendimiento para aplicaciones industriales de servicio pesado, el inversor de frecuencia Mitsubishi Electric FR-A740-15K ofrece una regulación precisa del motor en perfiles operativos exigentes. Este variador de frecuencia (VFD) de la serie FR-A700 está diseñado para sistemas complejos que requieren un par elevado, una precisión excepcional de la velocidad y una dinámica avanzada de control del motor. Funciona con una entrada trifásica de clase de 400 V y admite una potencia nominal del motor de 15 kW, lo que lo convierte en un componente fiable para maquinaria pesada, líneas de extrusión, grúas y sistemas de fabricación continua.
Equipado con control vectorial real sin sensor (RSV) y algoritmos avanzados de control vectorial, el accionamiento logra un rendimiento sobresaliente de velocidad y par sin necesidad de realimentación de un encoder. La funcionalidad PLC integrada permite a los usuarios personalizar las secuencias de control directamente en el inversor, reduciendo la necesidad de hardware externo y simplificando la integración del sistema.
Características
-
Control vectorial real sin sensor: Alcanza un par elevado a velocidades ultrabajas (200 % a 0,3 Hz) para perfiles de arranque con alta inercia.
-
Control de excitación óptimo: Ajusta automáticamente la corriente de excitación para maximizar la eficiencia del motor y reducir el consumo de energía con cargas parciales.
-
Programación PLC integrada: Permite crear lógicas personalizadas y lazos de control automatizados mediante el entorno de software de Mitsubishi, sin necesidad de un micro-PLC externo.
-
Limitadores de par avanzados: Protege las transmisiones mecánicas con una limitación de par de 4 cuadrantes rápida y altamente sensible.
-
Integración del puerto USB: Interfaz montada en el panel frontal para una configuración, un diagnóstico y una copia de seguridad de parámetros rápidos mediante el software FR Configurator.
Aplicaciones
-
Polipastos y grúas: El alto par de arranque y la conexión con el control del freno mecánico garantizan transiciones verticales seguras y suaves.
-
Extrusoras y mezcladoras: Proporciona una regulación estable de la velocidad con cargas de viscosidad variable.
-
Centrífugas y ventiladores: Funcionamiento energéticamente eficiente mediante una excitación optimizada y un control suave de la desaceleración.
-
Redes de transportadores: La sincronización precisa de la velocidad de múltiples accionamientos evita daños físicos en los productos y el desgaste de las correas.
Especificaciones técnicas
| Parámetro |
Valor / Especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-A740-15K |
| Serie de inversores |
FR-A700 |
| Clase de tensión |
Clase de 400 V (trifásica, de 380 a 480 V CA, 50/60 Hz) |
| Fluctuación de tensión de CA permitida |
323 a 528 V CA (50 Hz/60 Hz) |
| Capacidad del motor aplicable |
15 kW |
| Corriente de salida nominal |
31 A |
| Capacidad nominal de sobrecarga |
150 % durante 60 segundos, 200 % durante 3 segundos (a una temperatura ambiente de 50 °C) |
| Método de refrigeración |
Refrigeración por aire forzado |
| Grado de protección de la envolvente |
IP20 (tipo abierto) |
| Peso neto |
7,5 kg |
| Peso de envío (calculado) |
9,0 kg |
Conexiones e interfaces
| Grupo de terminales |
Asignación funcional |
| R/L1, S/L2, T/L3 |
Terminales de entrada de la alimentación principal de CA trifásica. |
| U, V, W |
Conexiones de salida de CA trifásica al motor de inducción. |
| P/+, PR |
Terminal de conexión para la resistencia de frenado externa opcional. |
| STF / STR |
Terminales de control de inicio de rotación hacia delante / inicio de rotación inversa. |
| 10, 2, 5 |
Terminales de entrada analógica (de 0 a 10 VCC, de 4 a 20 mA) para referencias de frecuencia externas. |
Información de ingeniería basada en datos empíricos
Modelos alternativos y compatibilidad
Al migrar o adquirir sustitutos directos, tenga en cuenta que el FR-A740-15K comparte equivalentes funcionales con el FR-A840-00380-E2-60 más reciente (serie A800). La transferencia de parámetros de la serie A700 a la serie A800 puede automatizarse mediante el software FR Configurator2. Sin embargo, verifique las modificaciones en la asignación de terminales, ya que los bloques de terminales de control difieren en el formato de entrada del cableado (terminales de tornillo en la serie A700 frente a terminales de abrazadera de resorte en la serie A800).
Errores comunes de aplicación y notas de ingeniería
Si funciona en condiciones de temperatura ambiente elevada (por encima de 40 °C), la frecuencia portadora debe ajustarse a la baja (Parámetro 72) para evitar fallos prematuros de sobrecorriente térmica (E.THT). Evite el funcionamiento continuo por debajo de 6 Hz sin kits de ventilador externo suplementario para la refrigeración del motor, ya que los motores con refrigeración propia estándar sufrirán una degradación térmica grave a velocidades reducidas debido a la disminución de la velocidad del ventilador interno.
Consejos de puesta en servicio y cableado
Asegúrese siempre de que el Parámetro 9 (relé electrónico de sobrecarga térmica) esté configurado para coincidir con la corriente de placa del motor conectado; el valor predeterminado de fábrica corresponde a la capacidad nominal máxima del VFD y podría no proteger motores más pequeños. Instale las señales de control utilizando cables de par trenzado apantallados, con el apantallamiento conectado a tierra únicamente en el extremo del variador (terminal 5), para mitigar las interferencias electromagnéticas en los circuitos analógicos.
Directrices de instalación
ADVERTENCIA CRÍTICA: PELIGRO DE ALTA TENSIÓN
Aísle toda la alimentación de CA de entrada antes de realizar modificaciones en los terminales o rutinas de inspección. Espere un mínimo de 10 minutos después de desconectar físicamente la alimentación para que los condensadores internos del bus de CC se descarguen por completo. Verifique que la tensión del bus de CC entre los terminales P/+ y N/- sea inferior a 45 VCC utilizando un multímetro digital calibrado antes de realizar operaciones que impliquen contacto.
1
Monte el inversor verticalmente dentro de una envolvente IP54 si el entorno es polvoriento o húmedo, dejando una separación mínima de 10 cm por encima y por debajo de la unidad para permitir una disipación del calor sin obstrucciones.
2
Asegúrese de que la conexión física a tierra cumpla los requisitos estándar de seguridad industrial (resistencia de tierra inferior a 10 ohmios). Utilice un conductor protector de cobre grueso conectado al terminal PE del variador.
3
Confirme que el tendido del cable de alimentación esté físicamente separado de las rutas de señalización de control y de realimentación del encoder para minimizar el ruido por acoplamiento capacitivo.
