Fabricante: Mitsubishi Electric
Número de producto: FR-A840-00250-2-60
País de origen:Estados Unidos
Tipo de producto: Variadores de frecuencia
Pago: Transferencia bancaria, Western Union
Peso: 9000g
Puerto de envío: Xiamen
Garantía: 12 meses

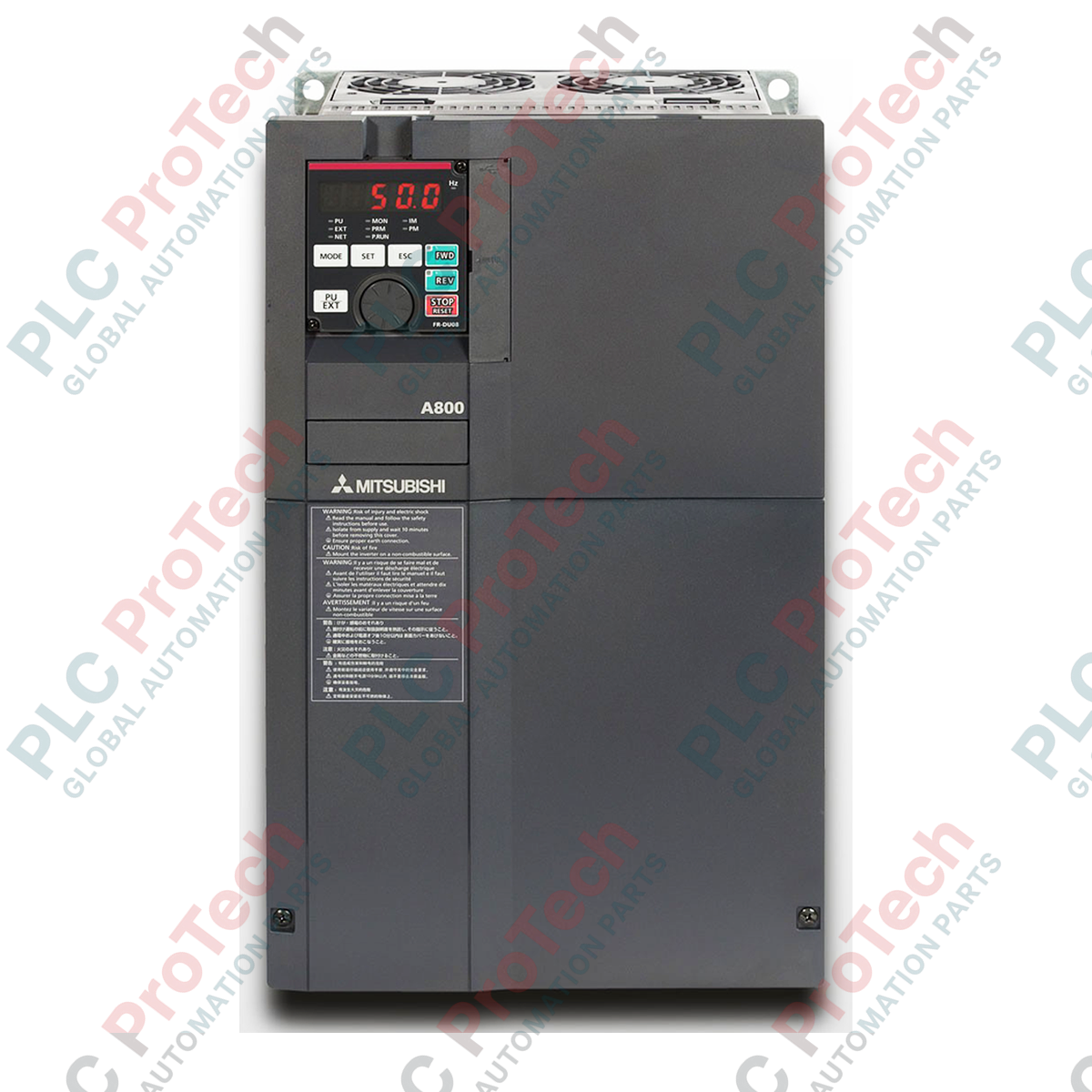

Diseñado para aplicaciones industriales exigentes de velocidad y par, el Mitsubishi Electric FR-A840-00250-2-60 es un variador de frecuencia premium de la serie FR-A800 que funciona en la clase de tensión de 400 V. Este inversor de modelo estándar incorpora un recubrimiento protector especializado para la placa de circuitos, conforme a las especificaciones 3C2 (sin conductores chapados), para garantizar una fiabilidad duradera en entornos corrosivos, húmedos o polvorientos. Admite métodos avanzados de control vectorial para ofrecer una dinámica precisa del motor en aplicaciones de servicio pesado, como grúas, extrusoras y sistemas de ventilación.
| Parámetro | Especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Código de modelo | FR-A840-00250-2-60 |
| Serie | FR-A800 |
| Clase de tensión | Clase de 400 V (trifásico de 380 a 500 V CA, 50 Hz/60 Hz) |
| Corriente nominal SLD | 25,0 A |
| Método de control | Control V/F, vectorial avanzado de flujo magnético, vectorial real sin sensor |
| Tipo de recubrimiento de la PCB | Con recubrimiento conformado (clase 3C2), sin conductor chapado (-60) |
| Grado de protección | IP20 (tipo abierto) |
| Temperatura de funcionamiento | De -10 °C a 50 °C (sin congelación) |
| Peso neto del dispositivo | 6,7 kg |
| Peso de envío (calculado) | 9,0 kg |
| Símbolo del terminal | Nombre del terminal | Descripción funcional |
|---|---|---|
| STF | Inicio de rotación directa | Active STF para iniciar la rotación directa; desactívela para desacelerar y detenerse. |
| STR | Inicio de rotación inversa | Active STR para iniciar la rotación inversa; desactívela para desacelerar y detenerse. |
| SD | Común de entrada de contacto | Terminal común para las señales de entrada de contacto (lógica de sumidero estándar). |
| 10 | Fuente de alimentación para el ajuste de frecuencia | Salida de CC de 10 V para potenciómetros de referencia de velocidad analógica. |
| 2 | Ajuste de frecuencia (tensión) | Entrada de comando de velocidad analógica de CC de 0 a 5 V o de 0 a 10 V. |
| 4 | Ajuste de frecuencia (corriente) | Entrada de comando de velocidad analógica de CC de 4 a 20 mA. |
El FR-A840-00250-2-60 es directamente compatible con versiones anteriores de las instalaciones FR-A740-00250-EC. Los usuarios que migren a la serie FR-A800 deben utilizar FR Configurator2 para convertir los ajustes de los parámetros, asegurándose de que los valores de refuerzo de par y ajuste del motor se asignen correctamente a la estructura algorítmica actualizada.
Al utilizar este variador en armarios cerrados, tenga en cuenta la carga térmica de 6,7 kg. Debe mantenerse una holgura adecuada para el flujo de aire: 5 cm a ambos lados y 10 cm por encima y por debajo de la unidad. El funcionamiento a temperaturas superiores a 40 °C requiere reducir la frecuencia portadora mediante el parámetro 72 para evitar disparos por sobretemperatura (E.THT o E.FIN).
Asegúrese de que todas las señales de control analógicas (terminales 2, 4 y 10) estén cableadas con cables de par trenzado apantallados. Conecte el apantallamiento exclusivamente al terminal SD del extremo del variador para evitar bucles de tierra. Nunca conduzca los cables de salida del motor (U, V y W) por el mismo conducto que los cables de control o comunicación.
Monte el variador verticalmente sobre una placa posterior metálica plana y rígida para garantizar una disipación térmica óptima y la eficiencia de la ruta de puesta a tierra.
Conecte el terminal de tierra de protección (PE) a la barra colectora de tierra del sistema mediante una pletina trenzada de baja impedancia o un conductor de puesta a tierra verde y amarillo.
Conecte la entrada de CA trifásica a R/L1, S/L2 y T/L3, y conecte los conductores del motor a U, V y W. No instale un condensador de corrección del factor de potencia en el lado de salida.
Establezca el circuito de control mediante lógica estándar de sumidero o cambie a una configuración de lógica de fuente utilizando el bloque de puentes interno, según se especifica en los diagramas del sistema.
